Онлайн-калькулятор для расчета мансардной крыши

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009. Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.


Укажите кровельный материал:
кг/м2

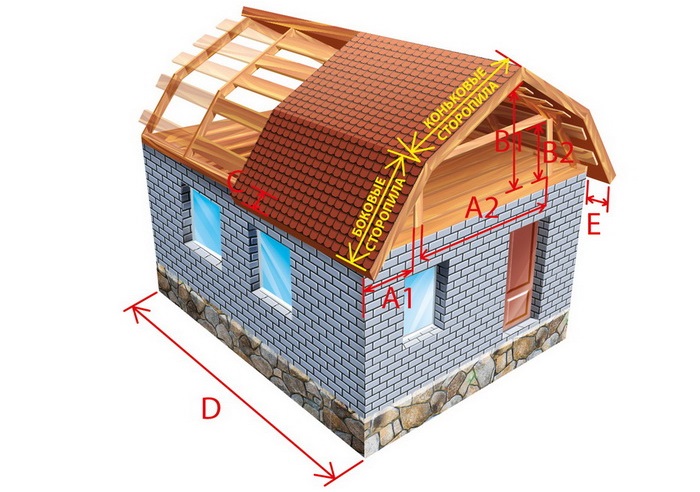

Введите параметры крыши:
Ширина заложения A1 (см)
Ширина заложения A2 (см)
Длина основания D (см)
Высота подъема B1 (см)
Высота подъема B2 (см)
Длина боковых свесов C (см)
Длина переднего и заднего свеса E (см)




Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
(см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
Расчёт ветровой нагрузки:
Регион
Высота до конька здания
Тип местности

Результаты расчетов

Крыша:
Угол наклона боковых стропил: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Угол наклона коньковых стропил: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Площадь мансардного этажа: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.
Стропила:
Нагрузка на боковую стропильную систему: 0 кг/м2.
Нагрузка на коньковую стропильную систему: 0 кг/м2.
Длина боковых стропил: 0 см.
Длина коньковых стропил: 0 см.
Количество боковых стропил: 0 шт.

Уменьшите шаг стропил!

Количество коньковых стропил: 0 шт.

Уменьшите шаг стропил!

Обрешетка:
Количество боковых рядов обрешетки (для всей крыши): 0 рядов.
Количество коньковых рядов обрешетки (для всей крыши): 0 рядов.
Общее количество рядов обрешетки: 0 рядов.
Равномерное расстояние между боковыми досками обрешетки: 0 см.
Равномерное расстояние между коньковыми досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.

Общая информация о мансардной крыше

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат. Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция.

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил — угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил — угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши — площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Площадь мансардного этажа — площадь помещений мансарды. Сюда не входит площадь под боковыми скатами.

Примерный вес кровельного материала — вес выбранного кровельного материала для всей площади крыши с учетом свесов.

Количество рулонов изоляционного материала — необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему — данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Длина боковых стропил — расчетная длина стропил боковых скатов, располагаемых от нижней части ската до верха мансардного этажа.

Длина коньковых стропил — расчетная длина коньковых (висячих) стропил, располагаемых от верха мансардного этажа до конька крыши.

Количество боковых и коньковых стропил — общее количество боковых и коньковых стропил, необходимых для возведения крыши с заданными параметрами.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил.
  2. Вторая колонка содержит информацию о весе стропил с указанным сечением. Здесь указан общий вес стропил для рассчитываемой крыши.
  3. Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Количество рядов обрешетки — число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Равномерное расстояние между досками обрешетки — расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Количество, объем и вес досок обрешетки — суммарное количество досок для обустройства обрешетки кровли, их объем в кубических метрах и их общий вес.
