Как сооружается инверсионная кровля: технология устройства инверсионной кровельной системы

Инверсионная система — практичная подкатегория балластной кровли, сооружение которой подходит исключительно для плоских крыш. Эта схема отлично зарекомендовала себя в регионах с высокой солнечной активностью и в районах с резкими перепадами температурного фона.

В малоэтажном частном строительстве инверсионная кровля успела занять достойное место, потому владельцам загородных усадеб стоит ознакомиться с технологией ее устройства и с особенностями укладки компонентов кровельного пирога.

Содержание

Специфика инверсионной кровельной системы

Конструктивная суть инверсии заключается в нарушении традиционного расположения слоев. В обычном варианте пирога под мягкую кровлю первой со стороны помещений укладывается пароизоляция, улавливающая бытовые испарения. Затем идет утеплитель, который снаружи защищается гидроизоляционным покрытием.

Сфера использования инверсионной кровли

Внешний гидроизоляционный слой стандартной крыши, выполненный полимерным, битумным или битумно-полимерным сплошным рулонным ковром, вечно страдает от разрушающих атмосферных атак. Несмотря на стремление производителей придать указанным видам покрытий устойчивость к климатическому негативу, полноценно решить эту задачу пока никому не удалось.

Зато появилась схема инверсионной, т.е. обратной, укладки кровельных слоев, благодаря чему гидроизоляция переместилась в середину пирога. В соответствии с инверсионной технологией, наружное покрытие приобретает технический статус гидроизоляционной прослойки, которая перекрывается утеплителем. Затем обе конструктивные составляющие пригружаются сверху балластом.

Балласт – обязательный элемент инверсионной кровельной системы. Он защищает утеплитель с гидроизоляцией от солнечных лучей, медленно и настойчиво приводящих в непригодность стройматериалы. Заодно играет роль стабилизирующего элемента, препятствующего смещению нижележащих слоев, и декоративного компонента, облагораживающего экстерьерную картину.

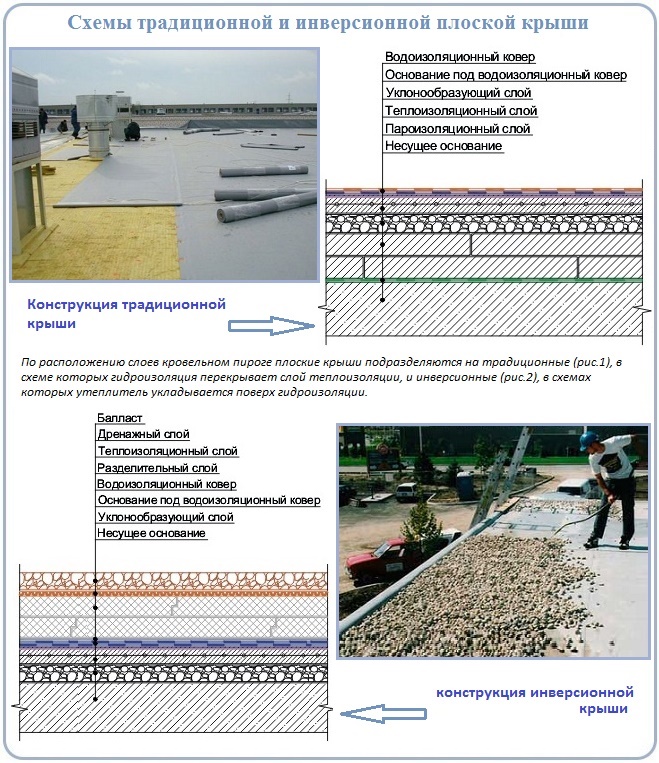

Чем инверсионная кровля отличается от традиционной

Использование балласта позволило не применять механический крепеж по всей площади плоской крыши. Многократно сократилось количество отверстий в перекрытии, создающих потенциальную, а порой реальную угрозу для протечек. Крепление производится только вдоль примыканий к несущим стенам, парапетов и вокруг кровельных проходок, что весьма благоприятно отразилось на темпах монтажа.

Пароизоляции как таковой в инверсионной конструкции нет. С ее функциональными обязанностями превосходно справляется гидроизоляционный слой, уложенный на ее традиционное место. За счет отказа от парозащиты стоимость сооружения плоской кровли с «обратным» пирогом дополнительно сокращается, а скорость устройства ощутимо увеличивается.

Подытожим преимущества инверсионной схемы:

  • Повышенная износостойкость. Особенно в областях с выраженно агрессивными по отношению к стройматериалам климатическими условиями.
  • Сниженная себестоимость. Экономия базируется на сокращении применяемых материалов и процессов их укладки.
  • Экологическая безопасность. Контактируют с окружающей средой компоненты кровельного пирога, не нарушающие природного баланса и не выделяющие летучих токсинов.

Инверсионные системы идеально подходят для устройства эксплуатируемых площадок: террас, кафе, лужаек, летних садов с кустарниковыми растениями. Обратную схему применяют при сооружении «зеленых крыш», балластом в которых является плодородный грунт с растениями, и при устройстве неэксплуатируемых конструкций, поверхность которых засыпана промытым гравием или галькой фракций 20 – 40 мм.

Преимущества инверсионной кровельной системы

Нагрузку на неэксплуатируемую кровлю рассчитывают, складывая вес компонентов кровельного пирога, снеговую и ветровую составляющие. В случае эксплуатации плоской кровли нагрузку на несущие конструкции рассчитывают путем суммирования всех перечисленных видов нагрузок, плюс веса летней мебели и посещающих площадку людей.

Солидный перечень плюсов инверсионной системы несколько омрачает ряд недостатков, это:

  • Внушительный вес. Масса распределенного на квадрат балласта составляет в зависимости от этажности здания и типа ветровой нагрузки 50 – 90 кг/м². Перед сооружением зачастую необходимо укреплять несущие конструкции дома или заведомо строить с учетом немалого груза.
  • Осложнения с ремонтом. Под балластом сложно бывает найти причину протечки, весьма непросто устранить. Причем перед ремонтом необходимо удалить с участка кровли солидное количество пригруза, затем вернуть его на место.
  • Трудоемкость процесса. Для того чтобы переместить балласт на крышу потребуется немало трудовых усилий или аренда недешевой строительной техники.

Есть ограничения по применяемым для устройства конструкциям. Эксплуатируемый и неэксплуатируемый тип инверсионной кровли может быть сооружен только на плоских крышах с парапетами. Для отвода осадков с поверхности должен быть обеспечен уклон к ендовам, водосборным лоткам и воронкам. Максимальная величина уклона 3%, что в привычных для неискушенного восприятия градусах будет равно примерно 1,7 – 1,8º.

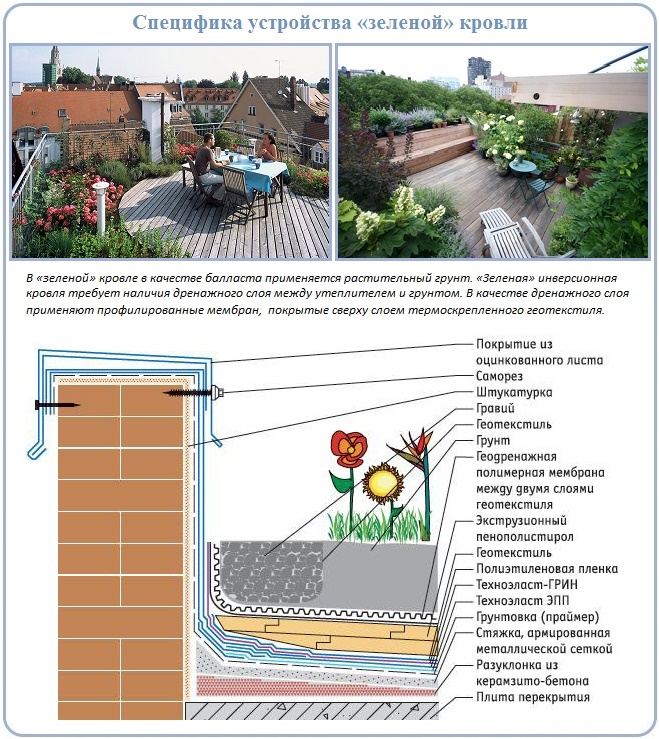

Как устроена инверсионноая зеленая кровля

Уклоны формируются способами, зависящими от назначения кровли. На эксплуатируемых конструкциях создаются посредством засыпки керамзита с залитой поверх него армированной стяжкой. На неэксплуатируемых крышах уклоны создают бюджетными нетрудоемкими методами: установкой клиновидных теплоизоляционных плит или металлических конструкций с выравнивающими листами плоского шифера.

По основанию, выполненному профилированным стальным листом, инверсионные кровли не сооружаются из-за недостаточной несущей способности базовой составляющей.

Основные компоненты инверсионной кровли

В сооружении инверсионных крыш применяются как стандартные для обустройства плоских конструкций, так и нестандартные материалы. Характерный пример – балласт, не используемый больше нигде. Разберем составляющие кровельного пирога, уложенного по обратной схеме, в том порядке, в котором они используются во время сооружения.

Сразу отметим, что основанием для устройства инверсионной системы могут служить ребристые, пустотные и сплошные ж/б плиты, слагающие перекрытие, монолитный бетон, сборные выравнивающие конструкции, все виды армированных цементных стяжек толщиной от 5 см и более, залитые раствором с марочной прочностью от 150.

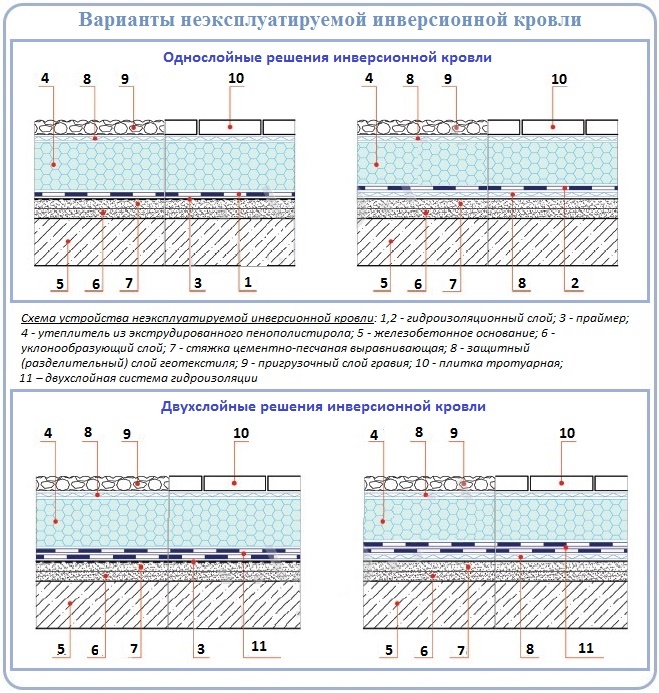

Как устроена неэксплуатируемая инверсионная кровля

По аналогии с традиционными мягкими плоскими кровлями, в устройстве которых задействованы полимерные рулонные покрытия и эструдированный утеплитель, в схемах укладки присутствуют разделительные прослойки из геотекстиля. Их назначение заключается в предотвращении «перетягивания» полимерных модификаторов материалами, обладающими подобным эффектом, например, битумными покрытиями.

Вторая важная работа разделительных слоев состоит в предотвращении деформации и прорыва тонких полимерных ковров, контактирующих с шероховатыми поверхностями.

Устройство гидроизоляционного ковра

Предстоящая эксплуатационная нагрузка определяет количество слоев гидроизоляционного компонента инверсионной кровли:

  • В один слой. Устраивают неэксплуатируемые системы, гидроизоляцию которых выполняют полимерной мембраной с маркировкой ПВХ или ЭПДМ. У первого из указанных видов полимерного покрытия практически нет ограничений. Второй допустим к применению на крышах шириной до 2 м без кровельных проходок, там, где его можно уложить единым полотном без раскроя и сварки.
  • В два слоя. Устраивают эксплуатируемые системы, гидроизоляцию которых сначала выполняют битумным ковром, свободно уложенным на основание. Поверх уложенной без закрепления гидроизоляции наплавляется второй слой, созданный битумным или битумно-полимерным рулонным покрытием. Т.е. слои сплавлены между собой, но не зафиксированы на основании.

В случае выполнения гидроизоляции в один слой полимерной мембраной практически всегда на основание стелют разделительный слой из геотекстиля, прошедшего термическую обработку.

Развес материала от 300 г/м² и выше. Он нужен как в качестве подкладочной прослойки при укладке на шероховатые поверхности стяжек и ж/б плит, так и в качестве защитного барьера от диффузии модифицирующих веществ при укладке на битумные кровли.

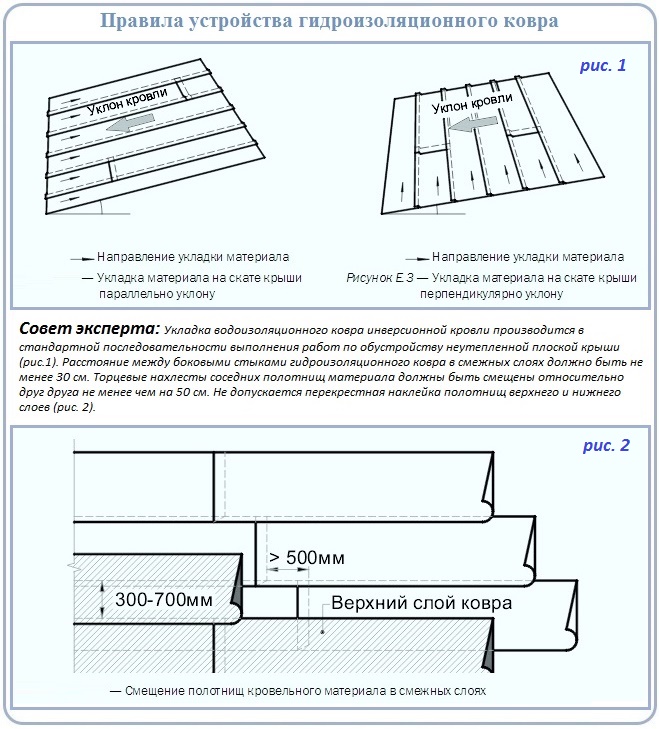

Водоизоляционный ковер инверсионной кровли

Геотекстиль настилают полосами с перехлестом, составляющим по боковым кромкам 5 см и более, по торцевым — 10 см и более. Полосы разделителя сваривают горячим воздухом в один шов, т.е. за один прием. Волокна геотекстиля, особым образом зафиксированные в результате термообработки, не наматываются на элементы механического крепления при выполнении засверливания.

Полимерную мембрану по аналогии с геотексителем настилают полосами, но сваривают в два приема, т.е. каждый стык проваривается внутренним и наружным швом. По линиям примыкания к парапетам, стенам смежных строений, дымоходам и прочим кровельным проходкам ковер фиксируется механическим крепежом с шагом до 33 см. Вокруг проходов небольшого сечения должно быть не менее 4х точек крепления.

Все примыкания полимерного ковра к вертикальным стенкам закрываются после установки креплений парапетной частью гидроизоляционного слоя с заходом на вертикальные поверхности 12 см и более или фасонными деталями. Так обеспечивают декоративную маскировку и гидроизоляцию точек крепления. Линии сопряжений вертикальных и горизонтальных конструкций проклеивают дополнительной полосой гидроизоляции шириной 30 см с заходом ее на обе смежные плоскости.

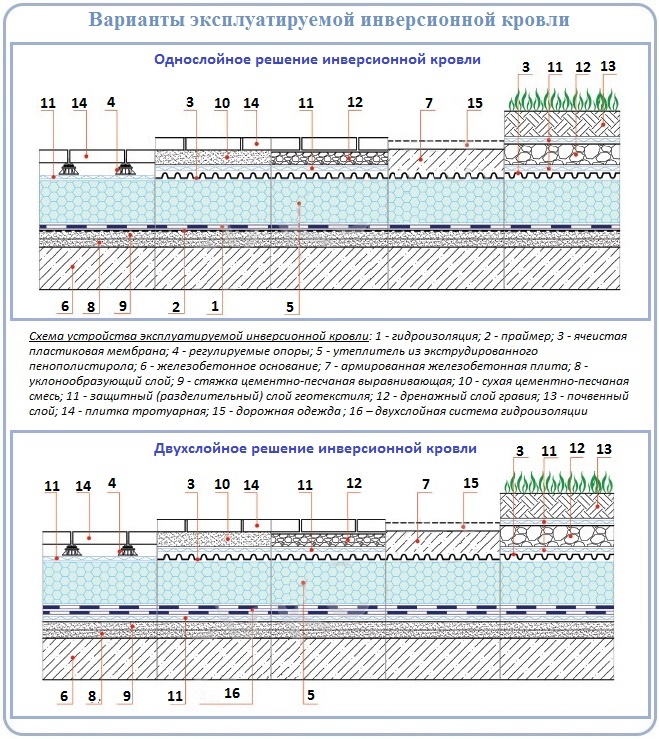

Как устроена эксплуатационная инверсионная кровля

Для сооружения двухслойного гидроизоляционного ковра необходима будет пропановая горелка. Ковры из рулонных битумных и битумно-полимерных материалов устраивают с ее помощью. Первый слой не наплавляется на базовую основу, горелка применяется только для сварки отдельных полос в единое полотнище.

Наплавляют нижний слой битумной инверсионной системы только в местах нахлеста на вертикальные поверхности. Их устраивают в виде бортика высотой 12 – 15 см вдоль линий сопряжения горизонтальных и вертикальных строительных конструкций. При раскрое и соединении полос в единый ковер эти напуски на все вертикальные сопряжения обязательно учитываются. Галтели в инверсионных кровлях не используются.

Там, где устройство бортика из края гидроизоляционного ковра невозможно, применяют самоклеящийся или легко наплавляемый битумно-полимерный материал. На его внешнюю сторону нанесена слюдяная, гравийная или сланцевая посыпка, ограждающая от воздействия солнечных лучей.

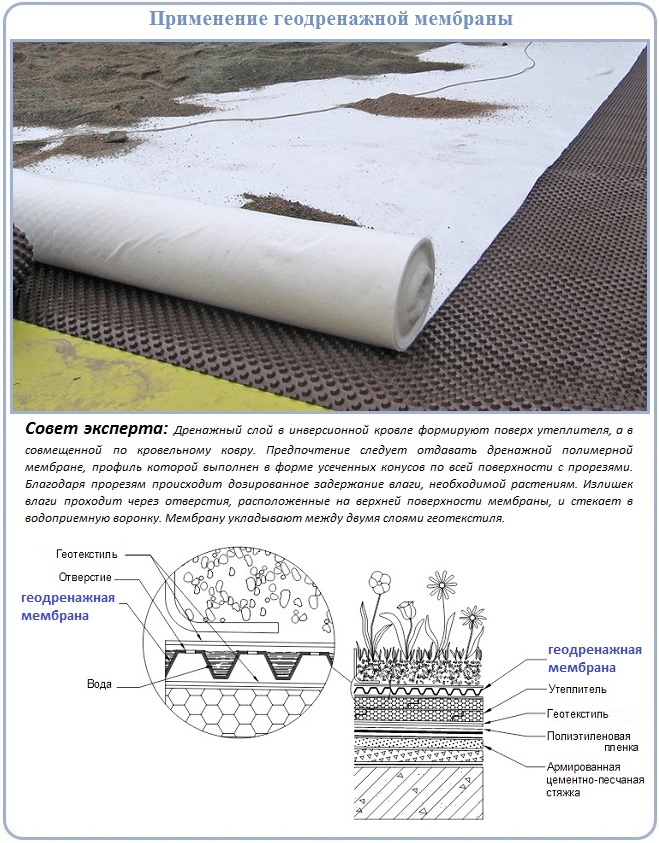

Схема сооружения зеленой инверсионной кровли

Верхнюю часть двухслойной гидроизоляции наплавляют на полностью устроенный нижний слой. Если запланировано сооружение «зеленой» балластной для холодной крыши, то второй слой устраивают с применением корнестойких битумно-полимерных материалов. Например, используют Техноэласт-Грин, обладающий двухуровневой защитой от повреждения корнями. Он оснащен утолщенным полиэтиленом и введенными в состав химическими добавками.

Оба вида гидроизоляционных ковров сверху перекрываются разделительным слоем. Битумный ковер защищают плотным иглопробивным геотекстилем развесом в интервале от 350 г/м2 до 400 г/м2. На полимерную гидроизоляцию стелют разделительный материал с основой из стеклоткани развесом 100 г/м2  или с основой из полиэстера развесом 70 г/м2. Этот слой играет роль подготовки под укладку теплоизоляции.

Особенности проведения теплоизоляции

Этот слой применяется в устройстве утепленной инверсионной кровли. Если укладка его не планировалось, поверх разделительного слоя просто засыпают балласт – хорошо окатанный гравий или мелкую гальку, например. Без утеплителя сооружают зеленые кровли летних домиков и дач. В таких случаях по корнестокой гидроизоляции просто распределяют плодородный грунт и высаживают растения.

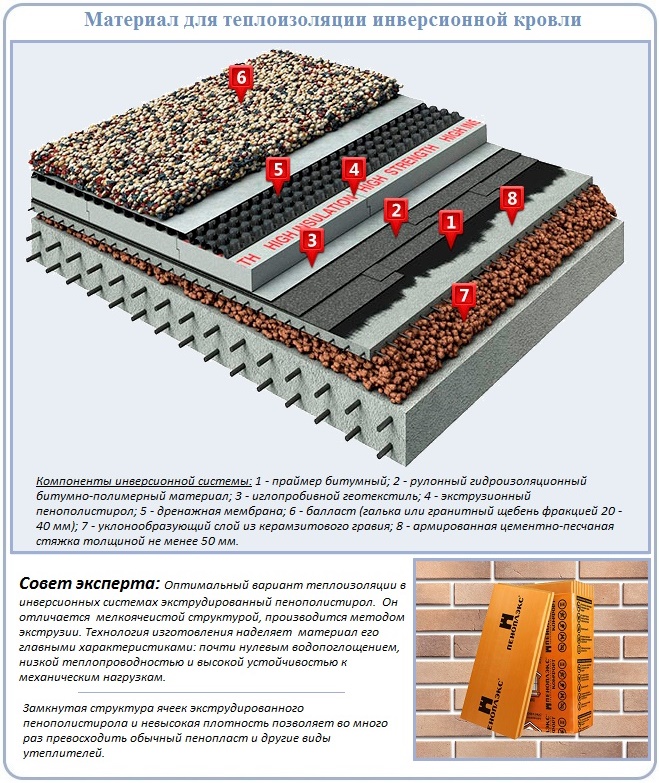

Утеплитель в схеме устройства инверсионной кровли

Схема утепленной инверсионной крыши гораздо сложнее. Так как слой теплоизоляции в ней практически не защищен от атмосферной воды, утеплителем может служить материал с наиболее низким водопоглощением. В тот же момент теплоизоляционный слой не имеет права ощутимо утяжелять конструкцию, ведь кроме него есть довольно увесистые компоненты кровельного пирога.

Важное для кровельной теплоизоляции качество – способность не изменять свои технические характеристики в условиях постоянного контакта с водой. Потому максимально подходящим вариантом считается экструзионный пенополистирол. Его замкнутые ячейки безукоризненно препятствуют проникновению воды в толщу плиты и внутрь себя. К тому же материал не выпускает хранящий тепло воздух из ячеек наружу.

В устройстве системы утепления кровли применяют плиты с облегчающими монтаж фрезерованными канавками. Толщину теплоизоляции подбирают согласно индивидуальному тепловому расчету. Пенополистирольные плиты  укладывают в один, при необходимости в два слоя в зависимости от проведенных для конкретной местности теплотехнических расчетов.

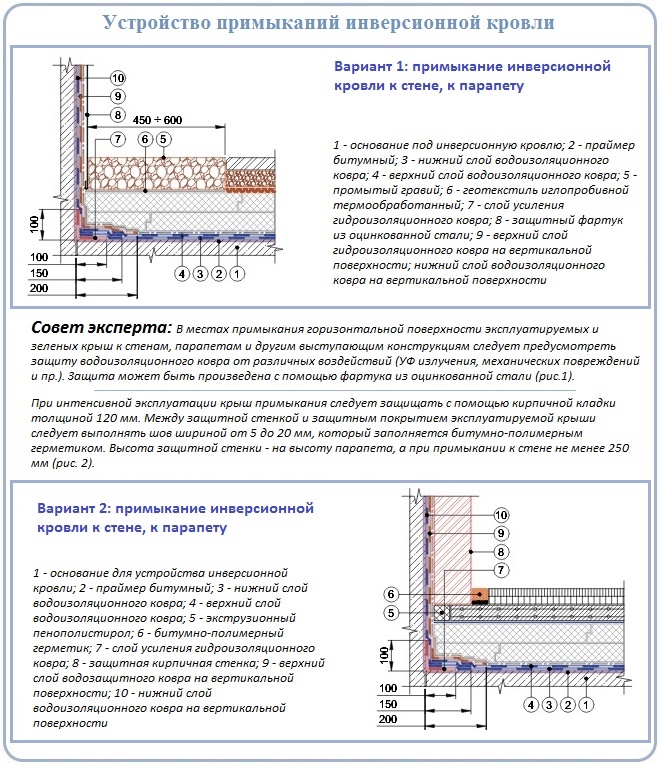

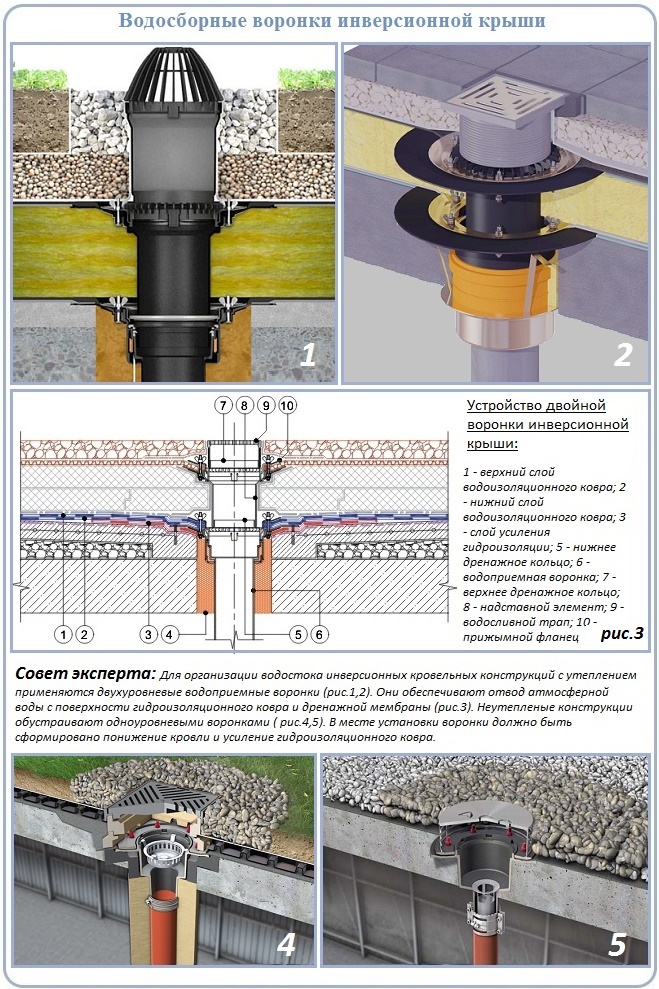

Как сделать примыкания инверсионной кровли Воронки водостока инверсионной кровли

Балласт и варианты его применения

Поверх теплоизоляции инверсионной системы стелют диффузионный полипропиленовый геотекстиль с указанным в техпаспорте развесом не менее і150 г/м². Это очередной подкладочный слой, который кроме защиты утеплителя от механических повреждений служит еще барьером для атмосферной влаги и загрязнений.

Полипропиленовая защитная прослойка устроена так, что сквозь нее наружу свободно проходит скопившийся в толще утеплителя конденсат. Однако внутрь она не впускает ни пыль, ни воду. Она исключает проникновение воды в стыковые соединения плит утеплителя и порчу его вместе с гидроизоляцией от кристаллизующейся влаги, увеличивающихся в размерах при замерзании.

Стелют полипропиленовый материал, как обычно, полосами с нахлестами от 10 см, в единый ковер соединяют одноэтапной сваркой, т.е. сваривают только одним швом, а не двумя параллельными сварными линиями.

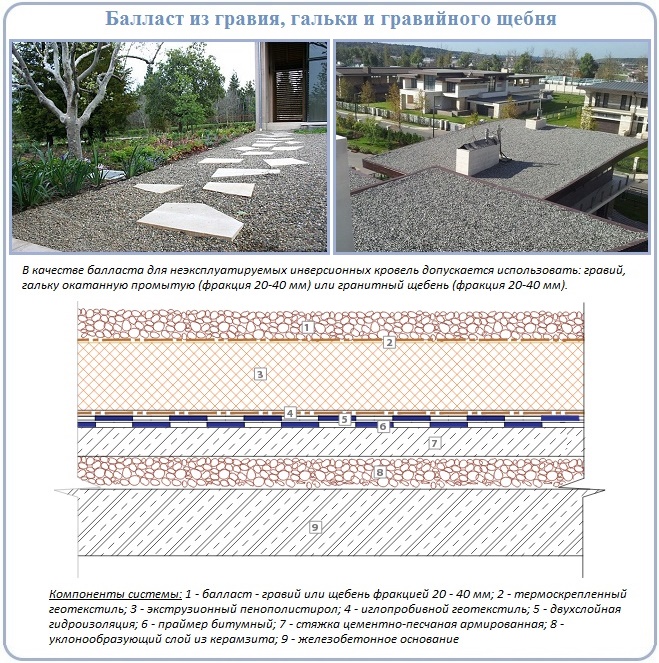

Гравийный балласт инверсионной кровли

Если есть вероятность прорастания растений из распространяемых ветром семян, сверху кладут противокорневой материал, препятствующий проникновению корней в гидроизоляцию и дальше в перекрытие. Так поступают и при устройстве «зеленых» крыш, и при устройстве плоских кровельных конструкций с гравийным или галечниковым балластом.

Существует несколько разновидностей балласта, применяемого в сооружении плоских инверсионных крыш, это:

  • Гравий и галька. Засыпаются слоем не менее 5 см поверх корнестойкой битумной гидроизоляции на неэксплуатируемых крышах.
  • Тротуарная плитка. Штучное покрытие толщиной не менее 4 см. Устанавливают с помощью регулируемых по высоте подставок с полимерной несущей плоскостью или опор. Применяется только в эксплуатируемых разновидностях.
  • Бетонная плавающая стяжка. Собирают из ж/б плит или заливают в виде конструктивного слоя толщиной от 5 см поверх гидроизоляционного или разделительного слоя так, чтобы она не контактировала с основанием и смежными конструкциями. Используется на эксплуатируемых крышах с предполагаемой транспортной нагрузкой.
  • Растительный грунт. В зависимости от несущей способности постройки, допустимой нагрузки и выбранного вида растений плодородную землю укладывают на дренажную мембрану слоем от 4 до 20 см. Устраивают на неэксплуатируемых и комбинированных, т.е. частично эксплуатируемых кровлях.

Гравийный и галечниковый балласт, придерживающий компоненты кровельного пирога, распределяются равномерным слоем по всей обустраиваемой площади. Вес его несколько увеличивают в ендовах и вокруг воронок, чтобы исключить всплывание утеплителя.

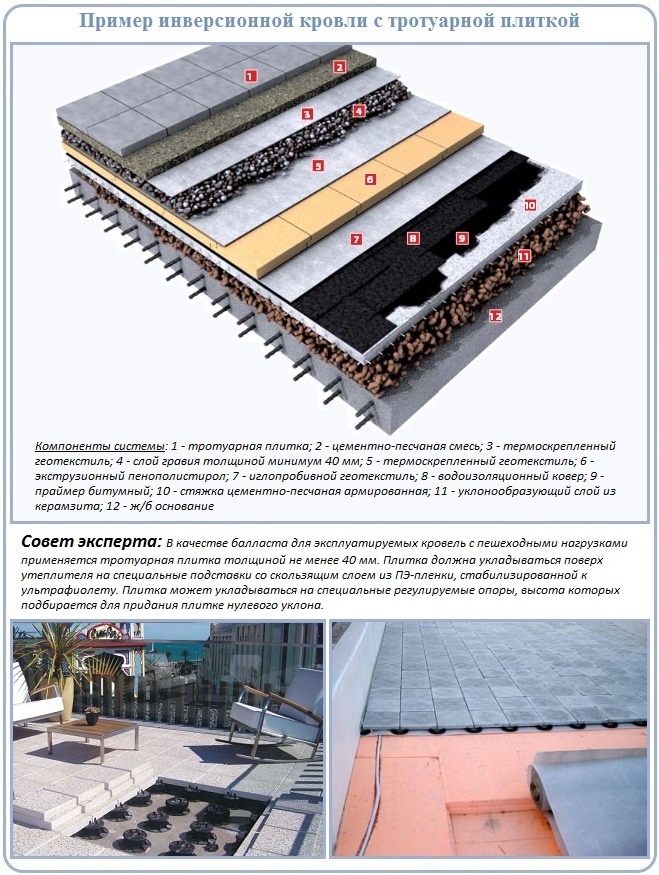

Схема инверсионной кровли под пешеходную нагрузку

Тротуарную плитку укладывают на крышах, рассчитанных на пешеходную нагрузку. С помощью регулируемых приспособлений ее выравнивают в нулевой горизонт, удобный и безопасный для перемещения. Пространство между покрытием, выложенным плиткой, чаще всего заполняют гравием, галькой или гранитным щебнем – фильтрующим материалом, не мешающим стоку дождевой воды в водосточную систему внутреннего типа.

Бетонную стяжку заливают поверх разделительного слоя по утеплителю. Плавающий тип необходим для отвода конденсата из теплоизоляционного слоя. С той же целью устанавливаются двухуровневые воронки, позволяющие собирать дождевую воду и конденсационную влагу из-под стяжки.

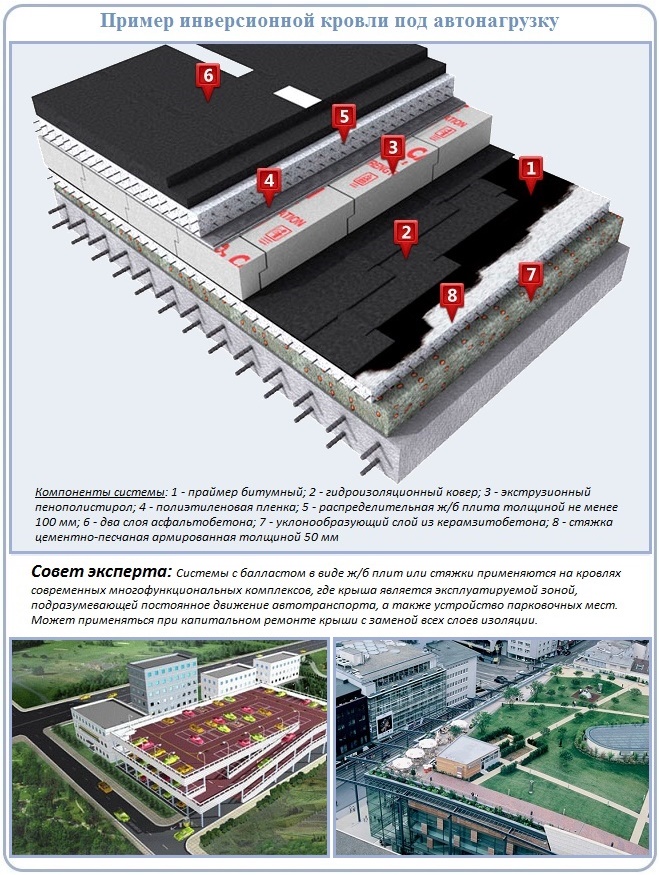

Устройство инверсионной кровли под авто нагрузку

Зеленую кровлю с почвенно-растительным слоем в качестве балласта устраивают с обязательным дренажным слоем, созданным из профилированной полимерной мембраны. Дренажная прослойка необходима для отвода излишней влаги и удержания ее же в случае недостаточного количества осадков. Сверху мембрану перекрывают ковром из геотекстиля, сваренного горячим воздухом, затем грунт.

Плодородный слой представляет собой смесь из компоста с керамзитом или перлитом, вермикулитом, кирпичной крошкой. Такой субстрат существенно легче обычной садовой почвы и значительно лучше дренирует избыток воды.

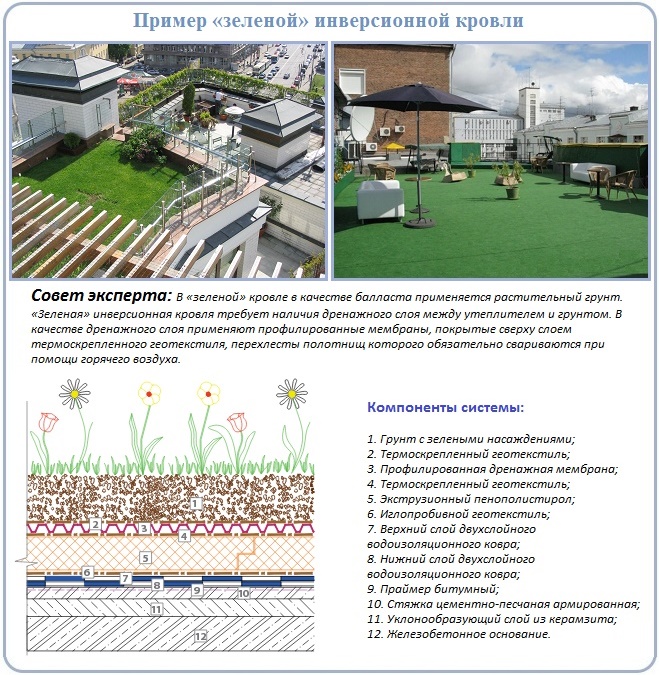

Инверсионная крыша с лужайкой

Естественным озеленением служат следующие виды растений:

  • Газонные травы. В том числе готовые рулонные газоны. Могут быть дополнены полевыми цветами. Самый простой и оперативный способ сформировать зеленую лужайку. Однако он требует периодического дополнительного полива и стрижки.
  • Седумы. Растения естественных альпийских лужаек, неприхотливые и хорошо переносящие избыточное солнечное излучение. Ухода практически не требуют.
  • Мхи. Наименее притязательный в уходе вариант, издревле применяемый в отделке кровель скандинавами. Кроме неприхотливости и декоративных качеств мхи способны повысить теплоизоляционные качества конструкции.

Если несущие конструкции позволяют, список растений с небольшой корневой системой могут дополнить мелкие кустарники.

Видео по теме устройства крыш инверсионного типа

Последовательность работ по устройству теплоизоляции инверсионной кровельной системы:

Варианты обустройства эксплуатируемой крыши:

Сооружение кровельной системы с пеностекольным гравийным балластом:

Инверсионная система – интересный и практичный вид плоской кровельной конструкции, настойчиво внедряющаяся в ландшафт загородных усадеб.
