Кровля из металлочерепицы своими руками: обзор правильного кровельного пирога + тонкости укладки

Металлочерепица представляет собой инженерно-технический «сплав» стальной прочности и эстетики традиционной кровельной керамики. Легкие профилированные листы практически не влияют на вес строения и радуют монтажников удобными размерами.

Уверенный плюс в копилке приоритетов материала – возможность самостоятельно провести весь цикл кровельных работ без платного участия строителей. Только предварительно нужно выяснить, как сооружается кровля из металлочерепицы своими руками, и узнать о правилах и тонкостях процесса ее устройства.

Содержание

Подготовка к монтажу металлической черепицы

Волнистые металлические листы популярного ныне покрытия оснащены двойной защитой от атмосферных атак. Стальные профилированные заготовки сначала погружаются в емкости с горячим цинком, благодаря чему на поверхности образуется противокоррозионная пленка. Затем внешнюю сторону материала покрывают цветной полимерной оболочкой, выполняющей эстетическую и защитную функции.

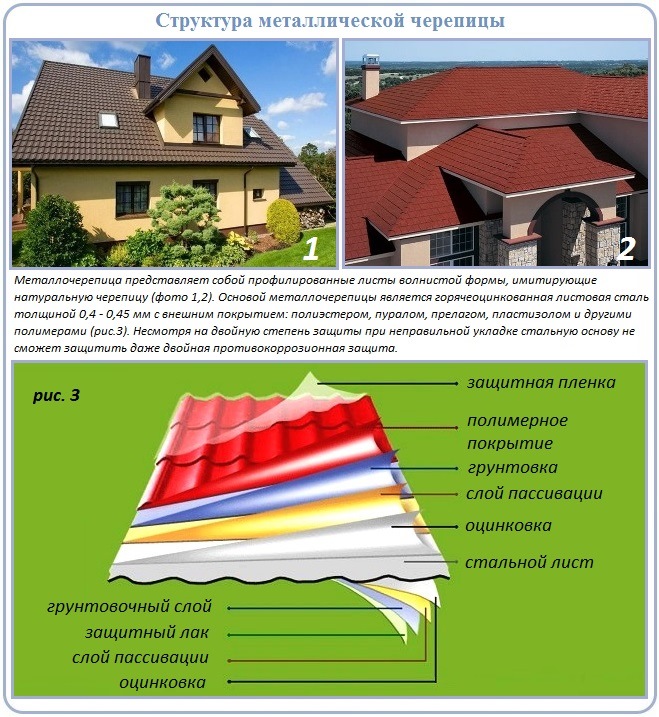

Как устроена кровельная металлочерепица

Однако обе степени защиты не смогут противостоять нападкам осадков и бытовых испарений, если кровельный пирог устроен с нарушениями и ошибками. В пространстве под покрытием станет накапливаться конденсат, который медленно, но верно доберется до металла. Увлажнится утеплитель и потеряет свои изоляционные качества. Намокнут деревянные элементы, в результате чего загниют.

Полностью полагаться на легкий вес и внушительную площадь листов материала тоже не стоит: и стропильная система должна быть достаточно прочной, и обрешетка нужна такая, чтобы каждый элемент закреплялся в требующемся количестве точек. Посему к самостоятельному монтажу металлочерепицы следует грамотно подготовиться, т.е. ознакомиться с нюансами сооружения стропильной конструкции, обрешетки и кровельного пирога.

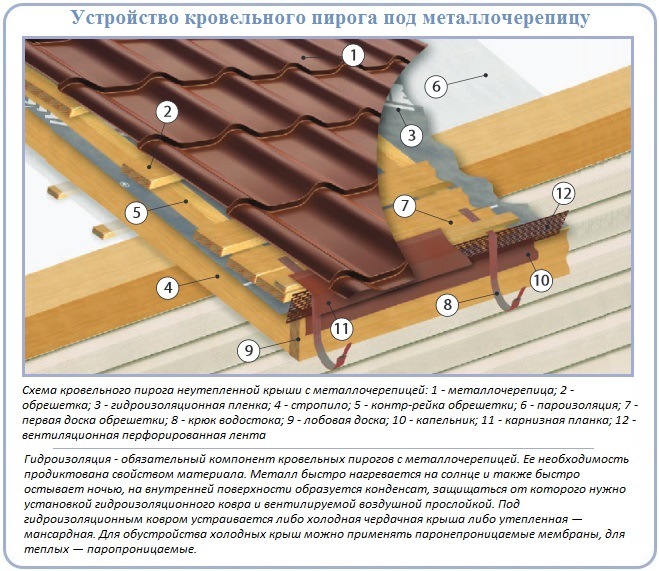

Как устроен кровельный пирог и кровля под металлочерепицу

Стропильная система и обрешетка

Металлочерепица применяется в обустройстве холодных и утепленных крыш. Стропильная система для холодного типа может быть возведена из стальных или алюминиевых элементов. Но в приоритете все же древесина, потому что крепить листы покрытия к ней проще. Утепленные конструкции требуют более мощных стропильных ферм, потому что между их ногами будет располагаться теплоизоляция. Применение металла в таких ситуациях нецелесообразно, поэтому теплые крыши устраивают по деревянным стропилам с обрешеткой.

Отметим, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальной крутизной скатов 14º. Оптимальной считается крутизна крыш от 15º до 20º.

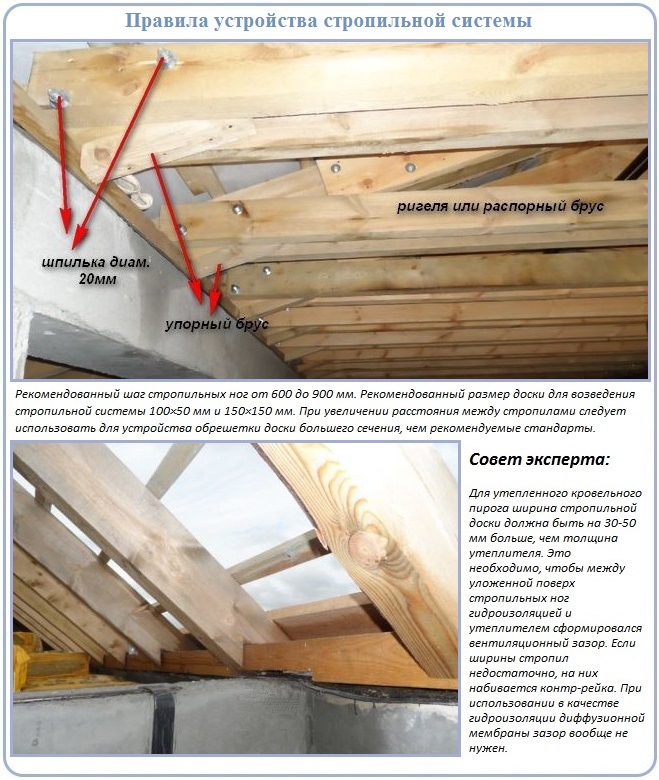

Правильное устройство стропильной системы для укладки металлочерепицы

В сооружении стропильной системы для теплой крыши с металлочерепицей есть свои правила, это:

  • Шаг между стропильными ногами не должен превышать 90см. Минимальное расстояние между стропилами 60см. Если шаг существующей стропильной системы больше указанного верхнего предела, устраивается дополнительная обрешетка из поперечно установленной доски.
  • Стропильная система устраивается из доски толщиной 50мм. Рекомендованная высота доски 100 или 150мм в зависимости от толщины теплоизоляции.
  • Уложенный в распор между стропильными ногами утеплитель не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, использованной в устройстве стропильной конструкции, то на стропила вдоль их направления набивается дополнительная контррейка размером 30×50 или 50×50. Она создаст зазор в 3-5см.

С целью обеспечения вентиляции деревянных элементов желательно в стропильных ногах сбоку просверлить отверстия Ø 2-2,5см. Формирование отверстий – процедура необязательная, но настойчиво рекомендованная производителями металлической черепицы. Если есть опасения по поводу ослабления конструкции, располагать их советуют ближе к коньку в два-три ряда с шагом 30см.

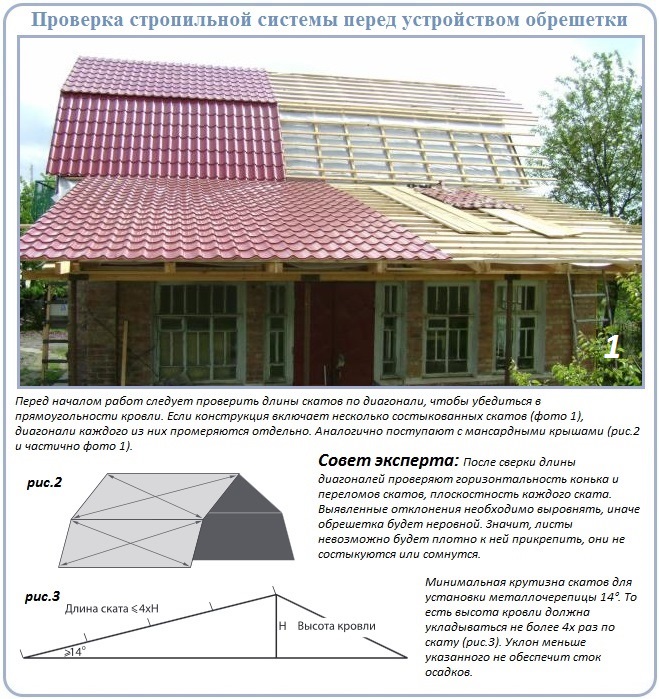

Грамотно сооруженная стропильная система для укладки металлической черепицы

Перед сооружением обрешетки, работающей как основа для крепления листов, следует проверить геометрические параметры стропильной системы. Измерить и сверить следует длины диагоналей прямоугольных скатов. На мансардных крышах длины диагоналей каждой части ската отдельно. Проконтролировать нужно горизонтальность свесов и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное выявление отклонений в геометрии исключит дальнейшие ошибки.

Убедившись в геометрической безупречности стропильных ферм, можно приступать к сооружению обрешетки, в устройстве которой по аналогии действуют четкие правила:

  • Первая решетина — самая нижняя рейка на свесе должна быть выше последующих рядовых реек. Для ее сооружения надо взять брусок толще, чем для рядовых решетин. Например, для нижней рейки 50×50, а для всех последующих 30×50.
  • Начальная рейка обрешетки должна быть четко параллельна линии карниза.
  • Шаг между первой и второй решетиной 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. шаг определяется расстоянием между поперечными волнами металлической черепицы.
  • В процессе устройства обрешетки учитываются сквозные проходки через кровлю и устанавливаются крепежные приспособления для труб.
  • В разжелобках, вокруг мансардных окон, дымоходных, фановых и прочих труб устраивается сплошная обрешетка из доски.
  • В верхней части скатов к стропилам прибиваются по две доски для обеспечения надежной фиксации карнизной планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Помимо всего прочего, перед устройством обрешетки все деревянные составляющие следует обработать антисептиком и противопожарным составом.

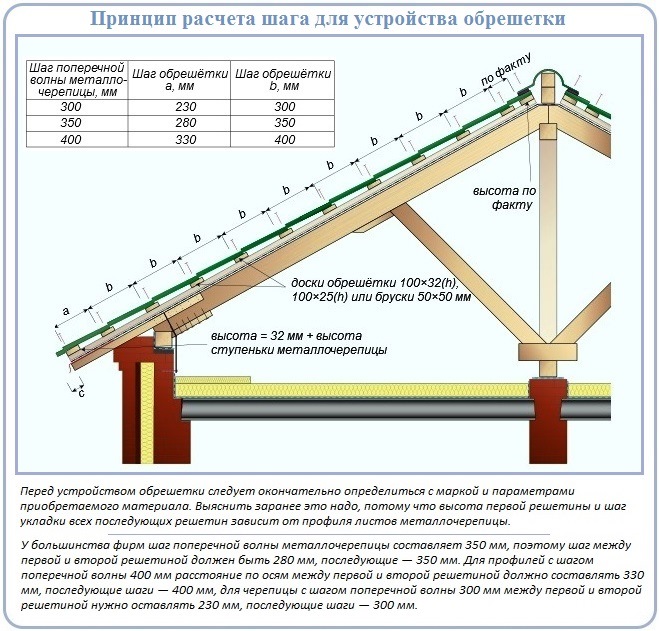

Расчет шага обрешетки для монтажа металлочерепицы своими руками

Обрешетка играет не только роль основы для крепления листов, но вместе с тем выполняет еще одну весьма важную работу. Она формирует вентиляционные каналы, по которым воздушные потоки циркулируют от свеса к коньку, и обеспечивает вентиляционный зазор между гидроизоляционным слоем и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух без помех поступал под металлические листы и так же выходил. Со стороны свесов и со стороны конька они просто прикрываются перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

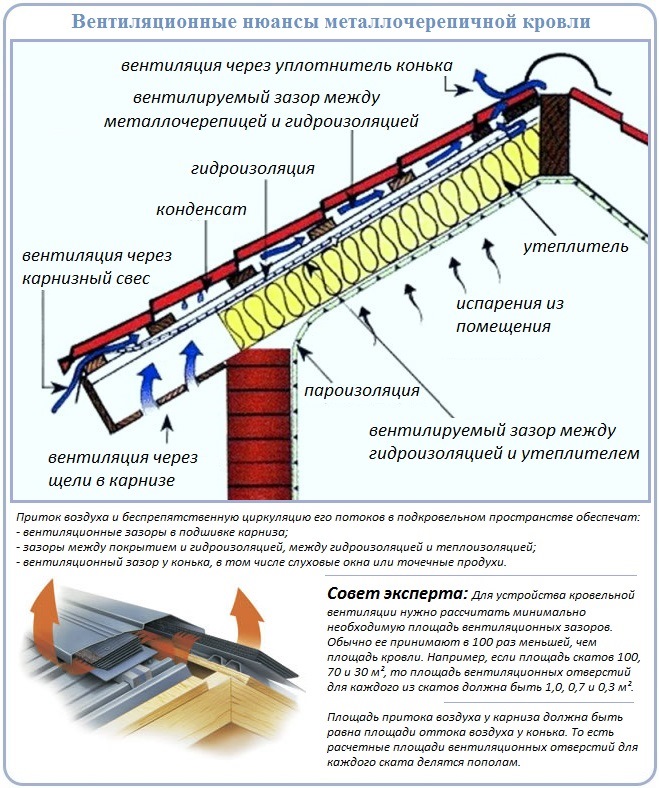

Как рассчитать и устроить вентиляцию для кровли из металлочерепицы

Конструктивные доски кровли

Карнизные доски используются для усиления ската и придания ему жестокости в случае, если крышу планируется оснастить организованным водостоком или подшить свесы виниловым сайдингом. В ситуациях, когда подшивка выполняется банально доской, необходимости в применении дощатого усиления нет.

Укладываются карнизные доски вдоль свесов в пазы, заранее выбранные в стропилах. Размеры пазов должны соответствовать размерам доски, чтобы плоскость свеса осталась без изменений и высота стропильной системы не увеличилась. Если запланирована установка длинных крюков, применяемых для фиксации водосточного желоба, в карнизной доске выпиливаются пазы для их крепления. Крюки с короткой ножкой привинчиваются только к лобовой доске. Применяются они, когда устройство водосточной системы заранее не планировалось и при ремонте старых крыш. Шаг установки всех типов крюков равен шагу стропильных ног.

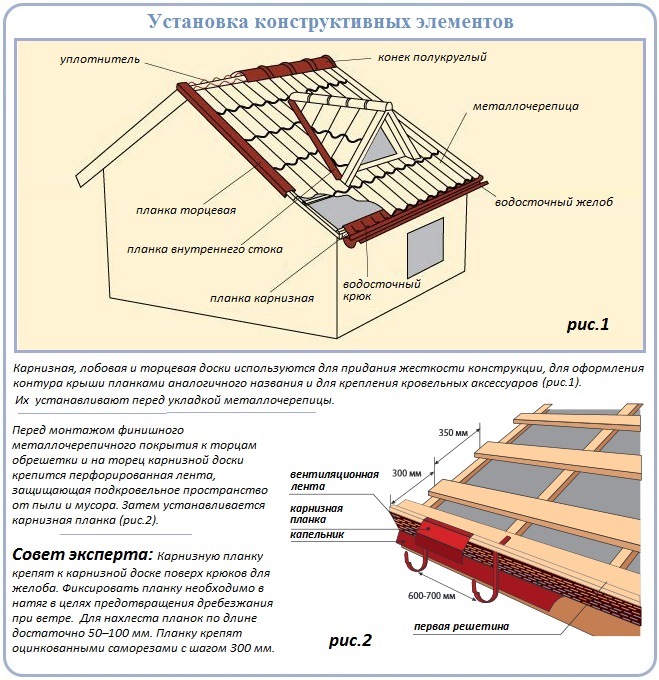

Что надо установить перед монтажом кровли из металлочерепицы

Лобовую доску используют, если крыша не имеет организованного водостока. Крепится она к торцам стропил оцинкованными гвоздями. Служит элементом для крепления различных кровельных деталей и аксессуаров, в том числе для подшивания свесов. Торцевая доска служит основой под торцевую планку, последняя закрывает постеленную поверх доски гидроизоляцию. Кроме декоративной функции планка, прибиваемая к торцевой доске, предотвращает дребезжание кровли.

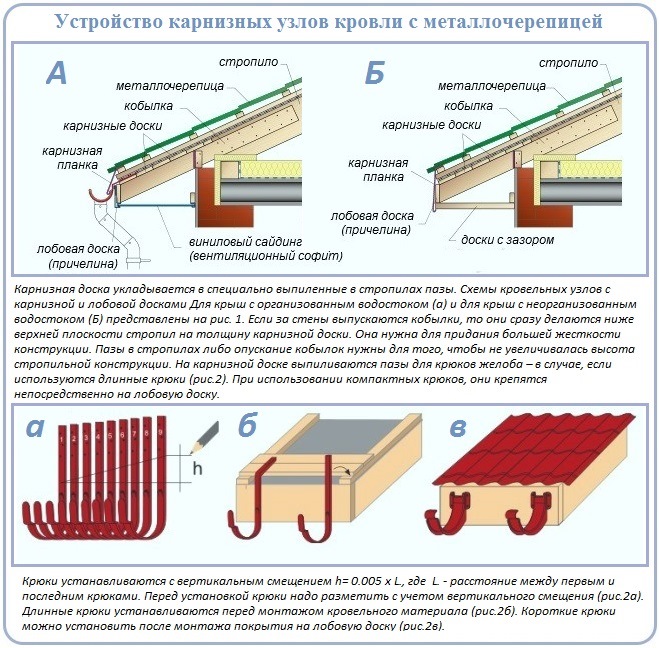

Обустройства карнизов перед монтажом металлочерепицы своими руками

Время подшить свесы

Производители покрытия настойчиво советуют подшивать свесы специально выпускаемыми для этих целей вентилями, например KTV или Vilpe. Для подшивки карнизов рекомендуют сайдинг, профлист или виниловые софиты. Доборы продаются с полным приложением соединительных деталей и с инструкцией. Экономно подшить можно доской, прикрепляемой с зазором для кровельной вентиляции.

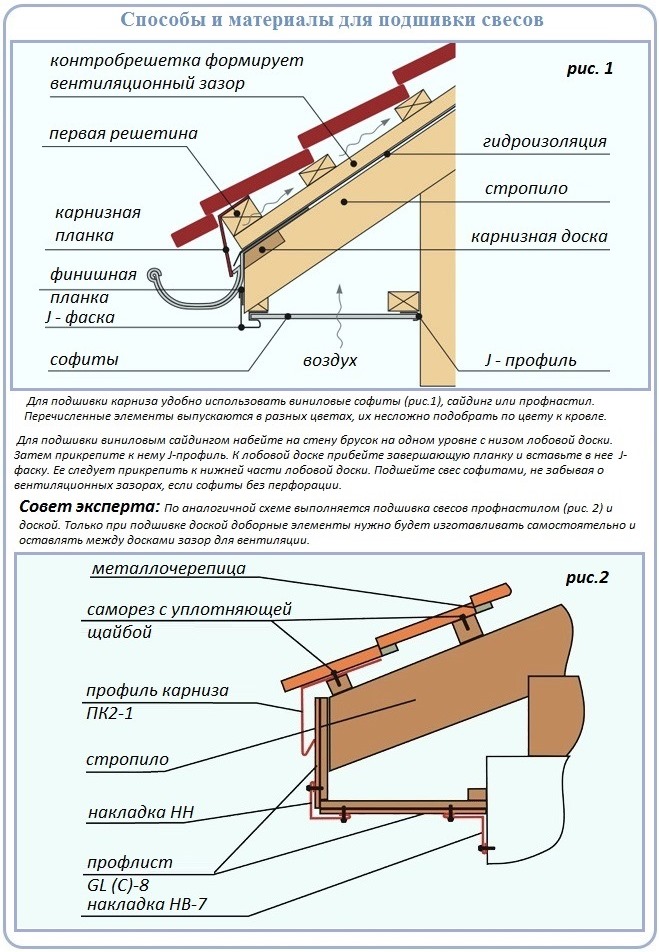

Как и чем подшить свесы для укладки кровли из металлочерепицы

Специфика кровельного пирога

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет утеплена конструкция или нет. В простейшей неутепленной схеме используется только гидроизоляционная пленка. Пароизоляционный барьер применяется, если чердачное помещение предполагается подшить.

Утепленный кровельный пирог включает три стандартных слоя, это:

  • Пароизоляция. Располагается со стороны будущего поступления бытовых испарений, т.е. изнутри стропильной системы. Ее работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала настилаются параллельно свесам с нахлестом в 10-15см. К стропилам крепятся степлером, а в единое полотно соединяются клейкой лентой. Между внутренней обшивкой чердака и пароизоляцией следует создать зазор путем установки обрешетки.
  • Теплоизоляция. В качестве утеплителя чаще всего используются миниральноватные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79. Материал устанавливается враспор между стропильными ногами. Чтобы обеспечить жесткость установки плиты нарезаются шириной на 1,5-2см больше, чем расстояние между стропилами.
  • Гидроизоляция. Нужна она в качестве барьера от атмосферных осадков. Стелют ее с внешней стороны стропильной системы перед устройством обрешетки, стараются устроить сразу после укладки утеплителя, чтоб не намок. Гидроизоляционный материал укладывается, как пароизоляция, полосами с аналогичным нахлестом и способами крепления.

Гидроизоляционный слой стелют так, чтобы его полотно перекрывало линии стен по периметру минимум на 20см. В зонах состыковки скатов, в ендовах укладка производится с перехлестами в 20-30см. По линии конька гидроизоляция обязана иметь разрыв, чтобы не мешать циркуляции воздуха.

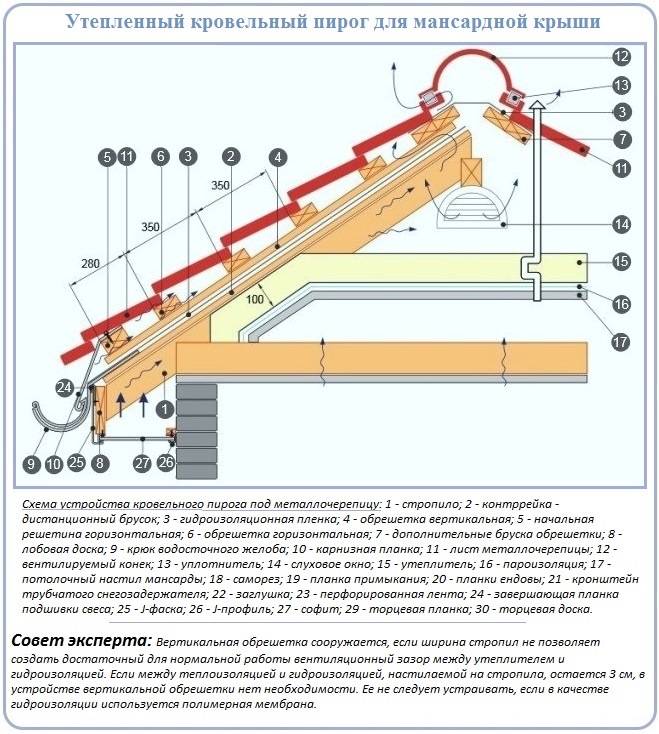

Конструктивные составляющие кровельного пирога для монтажа кровли из металлочерепицы

Важное условие: в качестве гидроизоляции кровельного пирога при монтаже кровли из металлочерепицы не могут быть использованы битумные водоотталкивающие материалы. Гидроизоляция обязана пропускать пар и конденсат, скопившийся в утеплителе.

Способ устройства водоотталкивающего слоя зависит от применяемого материала:

  • Классический вариант гидроизоляции – армированная или неармированная полиэтиленовая пленка, которую необходимо обеспечить двумя вентиляционными зазорами. Первый из них формируется стропильной системой и находится между утеплителем и пленкой, второй – формируется обрешеткой и находится между пленкой и кровельным покрытием. Размер каждого из зазоров 3-5см.
  • Супердиффузионная мембрана может прекрасно работать с одним вентиляционным зазором шириной 3-5см. Создается он между мембраной и металлической черепицей. При использовании полимерного материала в разрыве контакта между гидроизоляцией и утеплителем нет смысла. Ведь мембрана способна пропускать излишки влаги наружу, предотвращая попадание внутрь.
  • Антиконденсатные материалы с ворсистой поверхностью, предназначенной для аккумуляции влаги. Их ворс быстро проветривается при омовении воздухом, которому следует обеспечить путь. Потому данный вариант также нуждается в двухконтурной вентиляции, как и классика. Применяется преимущественно при обустройстве холодных крыш.

Все типы изоляционных материалов, кроме полимерной гидроизоляции, укладываются с провисанием. Так надо, чтобы при натяжении пленки не разорвало. В укладке с провисанием не нуждается только мембрана – она имеет свойство растягиваться.

Вокруг сквозных проходов через кровлю гидроизоляция заводится на стенки коммуникационных труб на 5-7см. В идеале вокруг труб и прочих ослабленных участков крыши рекомендовано устроить дополнительный гидроизоляционный слой.

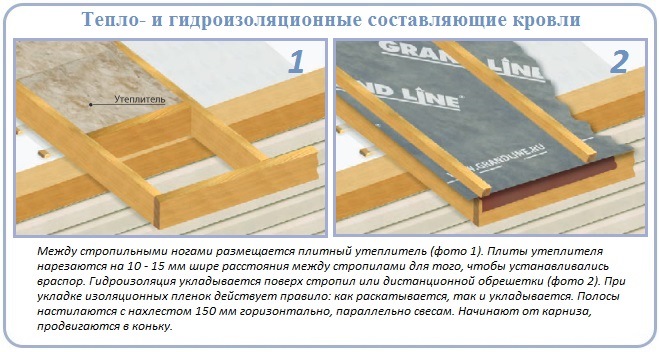

Изоляционные слои кровельного пирога для кровли из металлочерепицы

Установка деталей перед укладкой покрытия

Перед укладкой металлочерепицы в обязательном порядке устанавливаются:

  • Карнизные планки, исключающие проникновение в подкровельное пространство пыли и мусора. Монтируют их поверх прикрепленной к торцам вентиляционной ленты и ножек водосточных крюков. Крепятся планки к лобовой и карнизной доске саморезами с шагом 30см. Чтобы от порывов ветра не происходило дребезжание, данные металлические детали устанавливают с натягом.
  • Карнизные капельники, которые располагаются под гидроизоляционной пленкой. Нужны они для отвода влаги с гидроизоляции.
  • Нижняя ендова, усиливающая защиту вогнутых углов крыши. Представляет собой металлический уголок, повторяющий форму разжелобка. Монтируется сверху сплошной дощатой обрешетки. Нижний край уголка располагается над карнизной доской. В почти плоских разжелобках дощатый настил оснащается дополнительной полосой гидроизоляции. Нижняя ендова привинчивается саморезами через каждые 30см. Поверх нижней ендовы застилается пористый уплотнитель.
  • Защитный обвод вокруг дымоходных труб, пересекающих кровлю. Выполняется с помощью металлических планок обвода, верхний край которых крепится в сформированную в стенках трубы штробу и обрабатывается герметиком. Штробить в шов запрещено! Те же правила действуют при обустройстве примыканий к стенам.
  • Молниеотвод, требующийся для безопасной эксплуатации металлической крыши.

В систему молниеотвода входят три основные части. Первая — молниеприемник, представляющий собой стальной или алюминиевый пруток Ø 12мм длиной от 20см до 1,5м. Вторая составляющая токоотвод – это приваренный к молниеприемнику одножильный стальной или алюминиевый провод Ø 6мм. Прокладывают токоотвод по обрешетке и по стенам, выводят к заземлению. Заземление, третья деталь системы, это зарытая на глубине 1,5м железная балка длиной 1,5м или стальной лист площадью 1м×1м, к примеру.

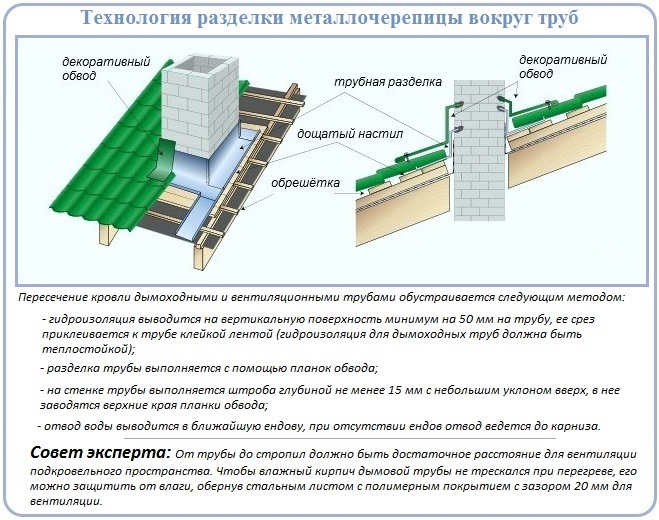

Как сделать обводку труб под кровлю из металлочерепицы Первый этап обустройства ендовы перед укладкой металлочерепицы своими руками

Правила укладки листов металлочерепицы

Перед укладкой профилированных листов надо устроить лаги для транспортировки материала на крышу. Чтобы не поднимать покрытие по одному листу наверху желательно соорудить стеллажи для временного хранения. Еще домашнему мастеру потребуется мягкая обувь, усердие и аккуратность в процессе перемещения по крыше. Исполнителю работ разрешается наступать исключительно лишь в прогибы профилированных волн.

При укладке металлической черепицы продвигаться можно хоть влево, хоть вправо от первого закрепленного листа. Главное, чтобы уложенным сверху листом перекрывалась капиллярная канавка. Ориентир выбора направления укладки – удобство. Однако лучше действовать так, чтобы уложенный сверху элемент сразу подкладывался под крайнюю волну предыдущего и защелкивался капиллярной канавкой. Так он зафиксируется на месте и не сползет.

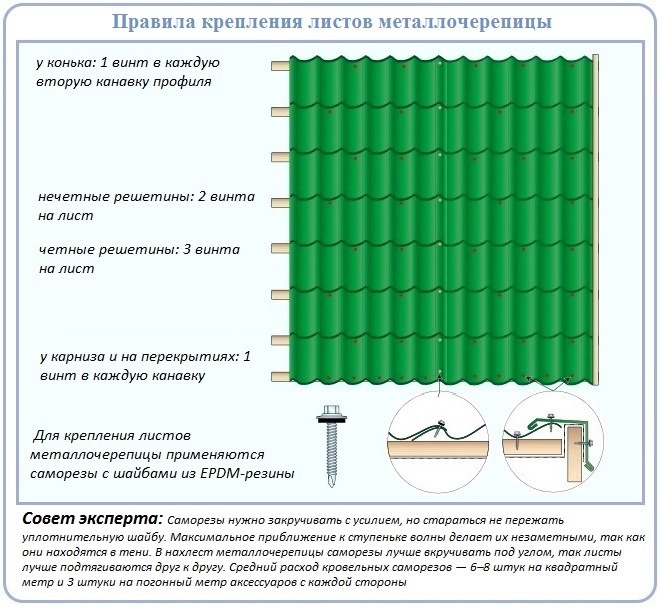

Как прикрепить листы металлочерепицы к обрешетке

Типовая последовательность монтажных действий

Непререкаемые правила монтажа металлочерепицы:

  • Стартовые листы крепятся к первой решетине через волну сверху поперечной ступеньки покрытия. Нижний их край выходит на 5см за карниз.
  • Все последующие крепления листов выполняются в спадах волн снизу поперечной ступеньки.
  • Вдоль торцевой доски профилированное покрытие крепится во все волны.

Перед креплением надо тщательно проконтролировать горизонтальность расположения листа. Убедившись в безупречности установки, его временно крепят одним саморезом у верхней кромки в центре. Затем укладывают второй лист, выравнивают его и временно фиксируют аналогичным образом. Выровненные листы скрепляют между собой. Точно так же поступают с третьим и четвертым.

Привинчивание к обрешетке осуществляется, когда уложен и временно закреплен блок из 3-4 листов. Фиксируют блок во всех положенных точках. Не прикручивается к обрешетке только крайний лист, чтобы осталась возможность соединить его с последующим элементом.

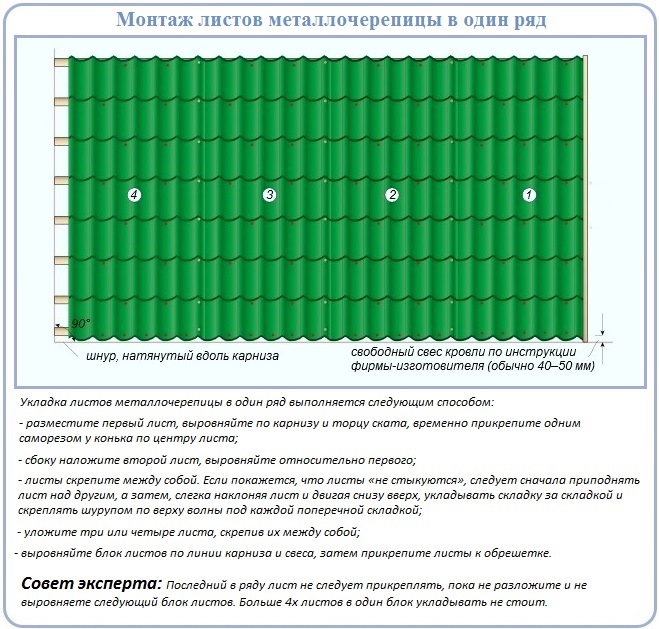

Как уложить металлочерепицу своими руками в один ряд

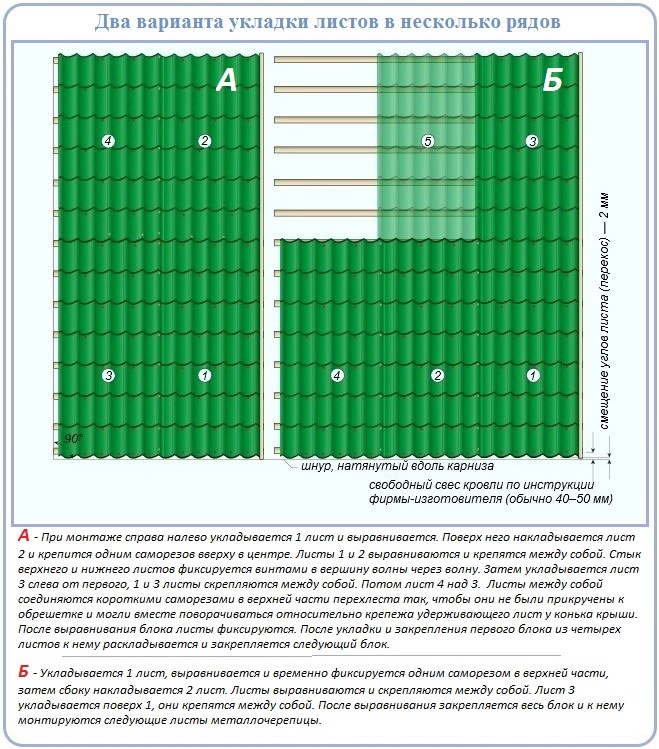

Процесс укладки металлочерепичных листов в несколько рядов отличается только тем, что ряды материала предстоит крепить еще и между собой. Листы в высоту наращиваются по вертикали.

Монтаж металлочерепицы своими руками в несколько рядов

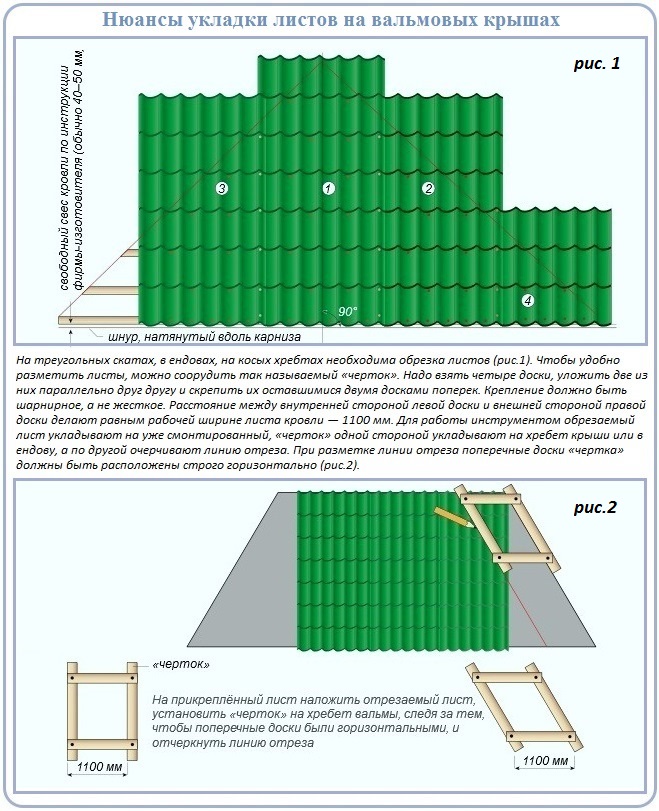

Алгоритм укладки на треугольные скаты

Профилированные листы подходят для скатных крыш любой конфигурации. Однако для грамотного устройства вальмовой или шатровой кровли из металлочерепицы действовать придется по другой схеме.

Монтаж листов на скаты треугольной формы:

  • Находим центр свеса и прочерчиваем через него центральную ось.
  • Берем первый лист и проделываем с ним те же действия.
  • Совмещаем оси ската и листа по факту, выверяем горизонтальность и вертикальность.
  • Временно крепим лист саморезом в центре у верхней кромки.
  • Устанавливаем листы справа и слева от центрального элемента покрытия обычным методом.

После крепления волнистых листов излишки обрезаются.

Технология укладки листов металлочерепицы на треугольные скаты

Удобство обрезки с разметкой материала для обустройства ендов, треугольных, трапециевидных и косых скатов, обеспечит самодельный «черток». Сооружают его из четырех досок шириной 10 см. Доски располагаются параллельными парами и соединяются между собой по шарнирному принципу. Простое приспособление поможет точно очертить обрезаемые сегменты.

Завершающие монтажные работы

После укладки волнистого покрытия с легкой душой можно приступить к завершающим штрихам:

  • Установить проходные элементы вокруг труб, антенн и прочих коммуникаций. Все составляющие кровельного пирога в точках пересечения герметизируются клейкой лентой. Стыковые швы заполняются герметиком.
  • Привинтить торцевую планку к торцевой доске саморезами через 50-60см.
  • Прикрутить верхнюю планку ендовы, настелив перед тем на покрытие саморасширяющийся уплотнитель.
  • Соорудить конек. Для этого область конька снаружи оклеивается гидроизоляцией марки Металролл или Фигароль. Вентиляционные каналы должны остаться открытыми. Фиксируется конек саморезами к обрешетке, крепеж следует завинтить через выпуклый гребень. Торцы конькового элемента закрываются заглушками.

По уложенному покрытию монтируется водосточная система, снегозадержатели, лестницы для обслуживания и ограждения, если планировались.

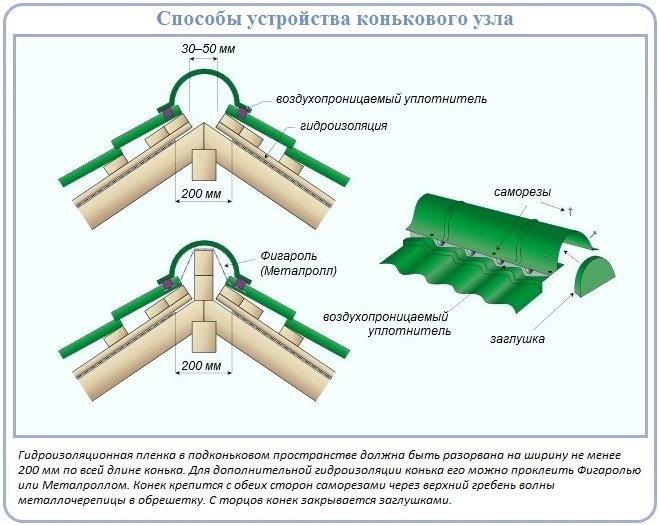

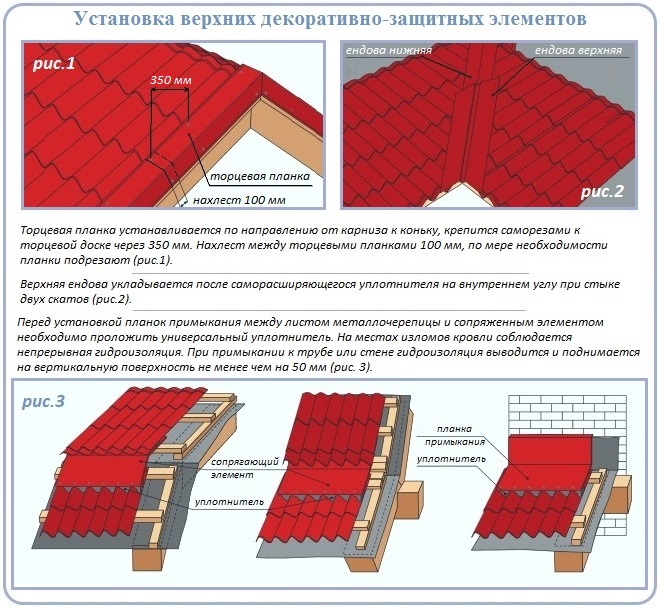

Как обустроить конек крыши с металлочерепичным покрытием Как прикрепить защитно-декоративные планки кровли из металлочерепицы

Отличным закреплением информации об устройстве на крыше прочной кровли из металлочерепицы своими хозяйскими руками станет подробная видео-инструкция:

Нюансов в устройстве крыши с металлической черепицей немало. Однако чего-либо сверхсложного в технологии нет. Ознакомиться с тонкостями устройства и соблюдать их необходимо, чтобы вновь не пришлось менять кровлю на следующий вариант.
