Сращивание стропил в районе конька: обзор технологии для всех видов крыш

Сращивание стропил в районе конька: обзор технологии для всех видов крыш

Строительство дома от фундамента до макушки — удивительное событие! Особенно, если какую-то часть работ вы делаете своими руками, живете и дышите будущим гнездом. И вы знаете, что какая бы усталость не накопилась к финишным работам, все равно все нужно делать грамотно и основательно. Особенно, когда дело касается крыши, где любые ошибки чреваты дорогостоящими неприятными ремонтами. А потому, чтобы «зонт» вашего дома мечты служил исправно, правильно выполняйте все конструктивные узлы, особенно сращивание стропил в районе конька — это самая верхняя точка! А мы поможем вам разобраться с видами соединений и важными технологичными нюансами.

Содержание

Полезная видео-инструкция:

Что собой представляет конек крыши?

Итак, для начала немного разберемся с понятиями.

Так, прогон – это дополнительная балка, которая ставится параллельно коньку крыши и мауэрлату. Говоря простым языком, этот тот же мауэрлат, только поднятый по уровню. И в итоге конек должен располагаться на определенном расстоянии от прогона – смотря какой угол крыши был выбран.

Конек – это горизонтальный элемент крыши, который соединяет в верхней точке оба ската крыши.

А главная задача соединительных элементов в коньке – создание надежной жесткости и прочности всей конструкции крыши. О чем сейчас и будет идти речь.

Виды сращивания стропил в коньке

Всего есть три способа, как это сделать:

Способ №1. Внахлест

Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.

Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.

Самое популярное такое крепление — сращивание стропил вполдерева:

Сращивание стропил в полдерева

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.

Способ №2. Соединение встык

Для этого вам нужно:

  • Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
  • Сделать упор стропила.
  • Применить крепежный элемент.

Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.

Если вы скрепляете стропила гвоздями, берите их не менее двух.  Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.

Сращивание стропил встык

Или частично встык:

Крепление стропил к коньковому прогону

Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку. Но одним гвоздем это соединение будет мало закрепить – нужны еще металлические или деревянные насадки. Возьмите доску толщиной 30 мм, закрепите ее с одной (лучше двух) сторон узла и прибейте.

Способ №3. Соединение на брус

В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон

Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.

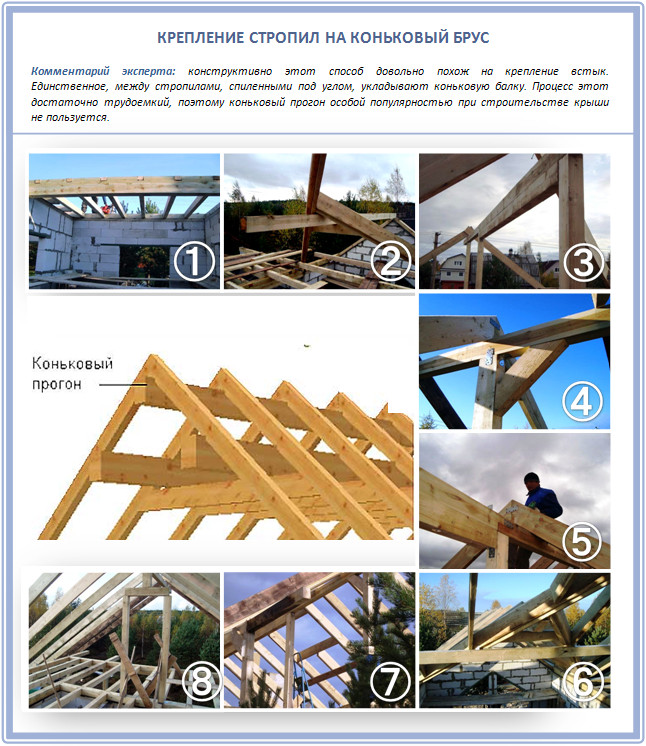

Крепление стропил на коньковый брус

Вариация:

Коньковый узел крыши

Сращивание стропил в коньке деревянной накладкой

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.

Чем сращивать? Выбор крепежных элементов

Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.

Издавна для крепления стропил использовались такие элементы:

  • Накладки.
  • Бруски.
  • Деревянные штыри.
  • Клинья.
  • Нагели.
  • Металлические скобы.

А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:

  • Гвоздевые и перфорированные пластины.
  • Саморезы.
  • Болты и шурупы.
  • И многое другое.

Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.

Итак, вот как, например, сращивают стропила в коньке саморезами:

Коньковое сращивание стропил саморезами

А вот так гвоздевыми и перфорированными пластинами:

Сращивание стропил гвоздевой пластиной

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

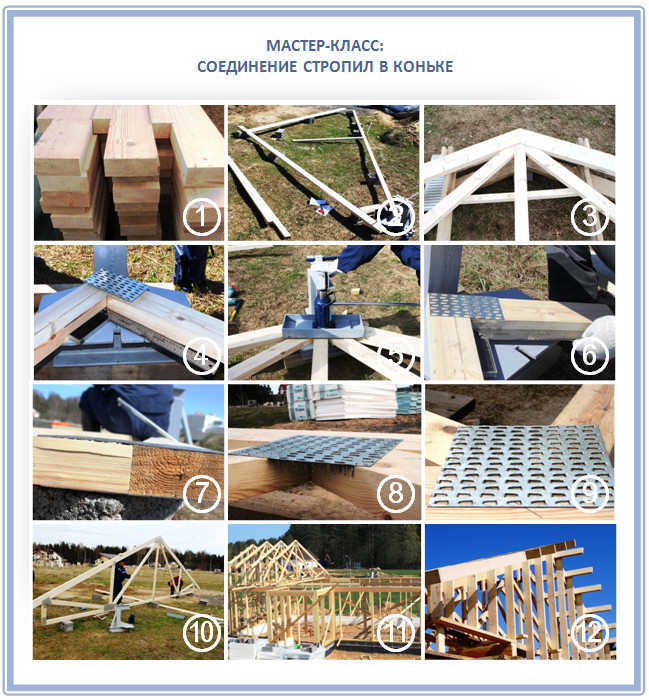

Мастер-класс соединение стропил металлической пластиной

А теперь — от простого к сложному.

Сращивание стропил в коньке двускатной крыши

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

  • Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
  • Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
  • Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение  которого снимают при помощи горизонтальных ригелей.
  • Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
  • Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
  • А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками. Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
  • Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами. Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
  • Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

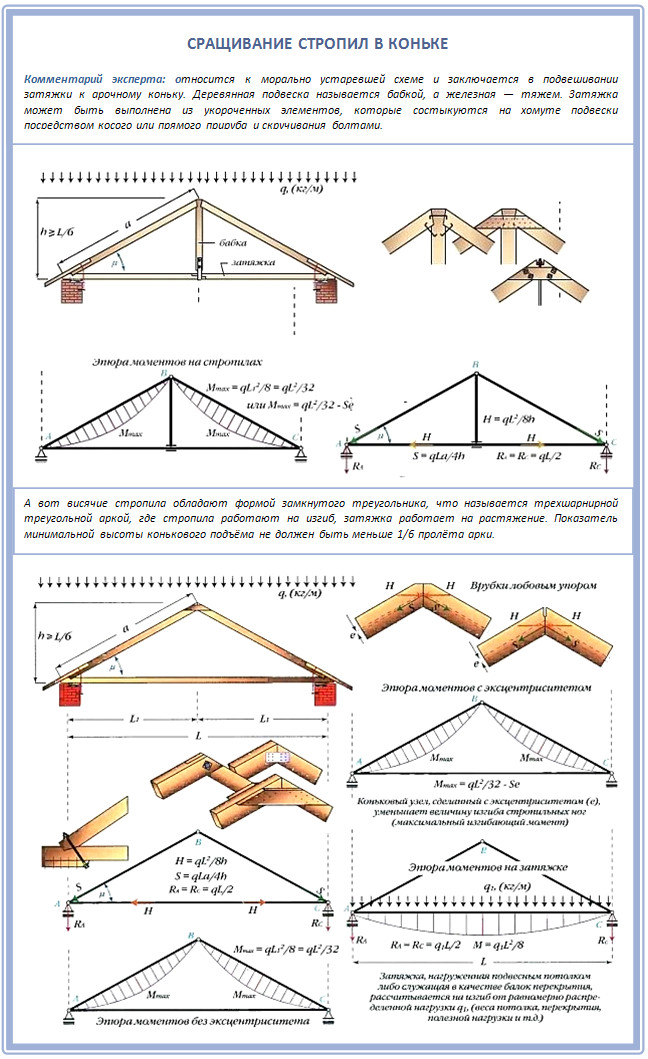

Сращивание стропил в районе конька

Вот более подробная информация:

banya182438

Сращивание стропил на коньковом прогоне

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

Сращивание стропил в коньке вальмовой крыши

Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.

Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.

Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.

А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.

Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:

  • Удвоенное сечение несет удвоенную нагрузку.
  • Балка получается длинной и не разрезанной.
  • Размеры применяемых деталей становятся унифицированными.
  • Для устройства накосных стропил можно применять те же доски, что и для обычных.

Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.

Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.

Сращивание стропил в коньке вальмовой крыши

Технически этот узел выполняется так:

Как соединить стропила в коньке вальмовой крыши

Пару технических моментов:

  • Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
  • Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
  • У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.

Вот наглядный мастер-класс:

Сращивание стропил в наслонной системе

Сращивание стропил в коньке арочной крыши

У арочной крыши почти те же технологии, что и у двускатной, разве что угол соединения стропил немного другой:

Соединение стропил в коньке арочной крыши

Сращивание стропил в коньке круглой крыши

А вот как выходят из положения при строительстве необычных крыш таких же необычных построек:

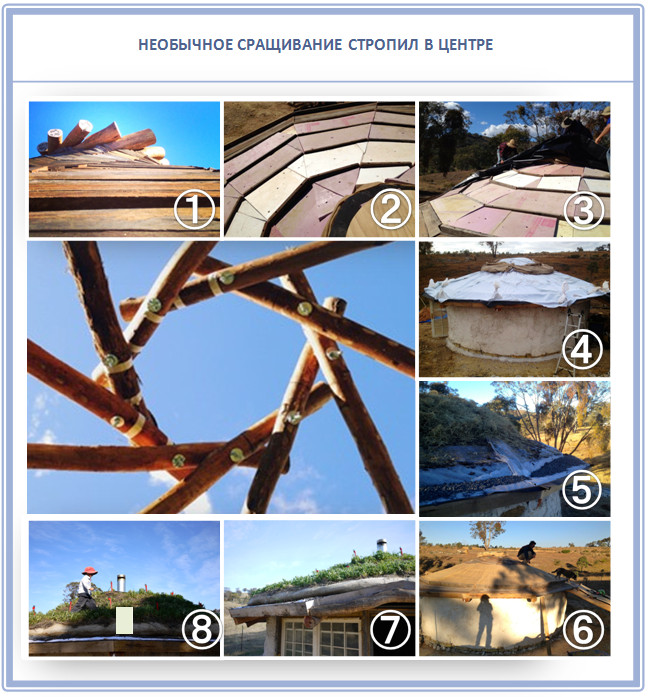

Необычное сращивание стропил в коньке

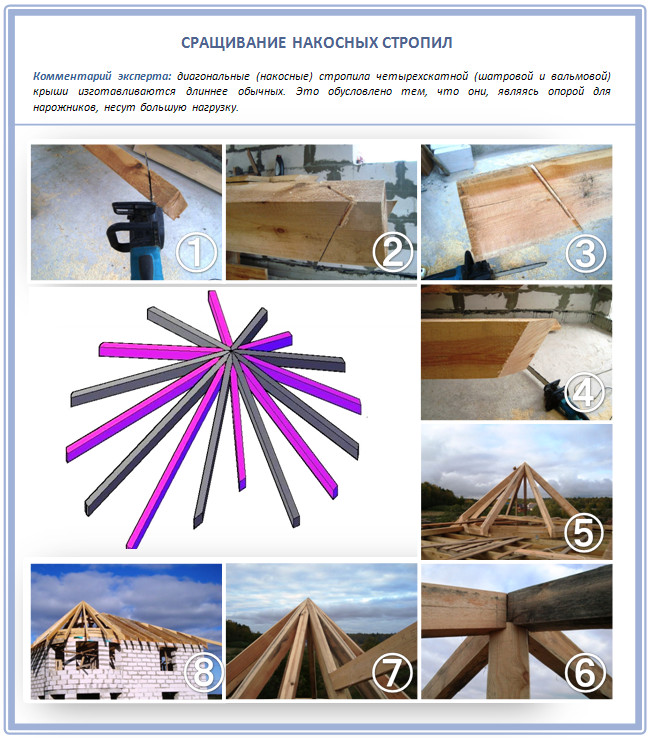

Сращивание накосных стропил в коньке

Главное — все правильно рассчитать!
