Висячие стропила: обзор конструкций + схема установки висячих стропильных систем

Еще на этапе проектирования постройки необходимо определиться с вариантом конструкции стропильной системы крыши. Впрочем, выбор несложен. При наличии внутренней капитальной стены-перегородки, для формирования крыши используют наслонные стропила. Если таких перегородок нет, то устанавливают висячие стропила, которые опираются исключительно на внешние стены.

Висячие стропила находят свое применение в строительстве однопролетных домов, производственных зданий, цехов, торговых павильонов, при устройстве мансард без внутренних стен.

Содержание

Особенности конструкции висячих стропил

Почему стропила называют «висячими»? Потому что они в буквальном смысле зависают в межпролетном пространстве, опираясь только на внешние стены. Внутренней опоры нет никакой. Тем не менее, висячие системы, благодаря своей конструкции, не прогибаются и способны перекрыть пролеты до 14-17 м!

Конечно, висячие стропила – это только часть стропильной системы, сами по себе они не используются. Только в связке с другими элементами (затяжками, бабками, ригелями, подкосами и т.п.), вместе с которыми стропила образуют фермы или арки.

В случае с висячими стропилами, простейшую ферму составляют из двух стропильных балок, соединенных в верхней точке под углом (в виде треугольника). По горизонтали стропила скрепляют затяжкой, которая обычно представляет собой деревянную балку. Но она может быть и металлической, например, сделанной из профильного металла. Тогда такую затяжку называют тяжем.

Затяжка выполняет важную функцию. Стропила, скрепленные в коньке и упертые в стены, стремятся разъехаться в стороны. А затяжка удерживает их, позволяя сохранить треугольную форму арки. Возникающий распор на стены не передается, а горизонтальные усилия нейтрализуются. Таким образом на наружные стены при использовании висячих стропил воздействуют только вертикальные усилия.

Затяжка не обязательно располагается в нижней части фермы, иногда она сдвигается вверх, ближе к коньку. Это зависит от типа конструкции арки, от того, какую работу должна выполнять затяжка. Если затяжка находится у основания стропил, то одновременно она служит и балкой перекрытия нижележащего этажа. При устройстве мансарды удобно располагать затяжку (ригель) выше основания стропильных ног, чтобы появилась возможность устроить этаж с полноценной высотой потолка.

Если пролет между стенами составляет более 6 м, висячие стропила для прочности подпирают раскосами и подвесами (бабками). А затяжку делают не цельной, а состоящей из двух срощенных балок.

Конструкция висячих стропил

Существует несколько вариантов конструкций с использованием висячих стропил. Рассмотрим их все по отдельности.

Конструкция #1. Треугольная шарнирная арка

Простейшая ферма в виде треугольника. Состоит из двух стропильных балок, сходящихся в коньке. Нижние основания упираются в горизонтальный брус. В нижней части «треугольника» закрепляют затяжку. Чтобы система работала правильно, высота конька в конструкции не должна быть меньше 1/6 пролета фермы.

Эту схему можно назвать классической. В ней стропила работают на изгиб, стремяться разъехаться в стороны, а затяжка удерживает их и получает растягивающие нагрузки (работает на растяжение). Несущим элементом затяжка не является, поэтому ее можно заменить на тяж из металлопроката.

Для снижения степени изгиба стропильных балок, врубку конькового узла выполняют с эксцентриситетом. Благодаря этому при воздействии на стропила внешних нагрузок (атмосферные явления, вес кровли, собственный вес и т.п.), наряду с ожидаемым изгибом, появляется изгибающий момент противоположного направления. Это позволяет не только уменьшить изгибающие деформации, но и применить для стропил балки меньшего сечения. Соответственно, это помогает удешевить строительство.

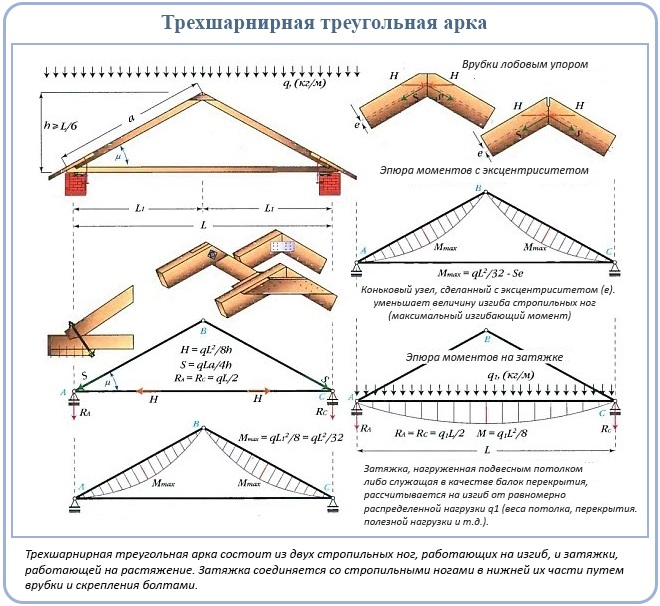

Трехшарнирная треугольная арка

Как правило, эта конструкция висячих стропил применяется при строительстве мансардного чердака. Затяжки в этом случае играют роль балок чердачного перекрытия.

Конструкция #2. Арка шарнирная с бабкой

Более сложная схема, которая нужна в случае перекрытия пролетов более 6 м.

Проблема в такой системе – длинная затяжка, которая будет испытывать огромные нагрузки и, как следствие, прогибаться под своим весом. Чтобы прогиба не было, затяжку подвешивают к коньку. Как? С использованием дополнительного элемента – бабки. Она представляет собой деревянный брусок, играющий роль подвески. Если подвес выполняют из металла, то называют его тяжем. Нередко применяют для этих целей обычный металлический прут, который на практике хорошо работает на растяжение.

Таким образом, с помощью подвеса-бабки, удается поддержать длинную затяжку и нивелировать ее прогиб. Саму затяжку при этом составляют из двух частей-балок, стыкованных друг с другом (в центре конструкции).

Конструкция бабки  проста, однако строители часто допускают ошибку в ее устройстве. Самое главное: бабка должна работать только на растяжение, а не на сжатие. Ее нельзя путать со стойкой, упирая в балку затяжки и карнизный узел. В таком случае элемент будет сжиматься, а не растягиваться.

Такая путаница может возникнуть потому, что стойка и бабка очень схожи по своему устройству. Но их предназначение, как и принцип работы, совершенно разные. Бабка, в отличие от стойки, жестко не закреплена с затяжкой. Она подвешена на карнизном узле, к ее нижней части с помощью хомутов крепится затяжка.

Трехшарнирная арка с бабкой

Необходимую длину затяжки набирают из составных частей, соединяя их косым или прямым прирубом и закрепляя болтами. С подвеской затяжку стыкуют через хомут.

Рассмотренная схема подходит для аграрных и промышленных зданий с большими пролетами. Однако в оригинальном виде она уже не используется, считается устаревшей. Но отдельные ее элементы весьма успешно применяются в практике строительства, при разработке арок других типов.

Конструкция #3. Арка шарнирная с приподнятой затяжкой

В этой схеме затяжка устанавливается не в нижней части арки, а продвигается кверху, ближе к коньку. Чем выше место установки затяжки, тем больше она растягивается.

Конструкцию с приподнятой затяжкой используют в строительстве мансардных помещений. Высота потолков при этом напрямую зависит от того, как высоко располагается затяжка.

Стропильные балки конструкции опираются на мауэрлат, а не на затяжку. Причем, крепление не жесткое, а подвижное, скользящее по типу ползуна. Оно позволяет компенсировать изменение размеров балок (их подвижки), которые происходят при колебаниях влажности и температуры.

Если на скаты действует равномерная нагрузка, то система будет устойчивой в любом случае. Если же нагрузка будет больше с одной стороны, то стропильная система сдвинется в сторону превалирующей нагрузки. Чтобы этого не случилась и кровля оставалась устойчивой, стропила устанавливают с выносом в обе стороны, за пределы стен.

Затяжка в такой арке не является опорой, на нее действуют растягивающие нагрузки – при устройстве чердака, и растянуто-изгибающие – при устройстве мансарды.

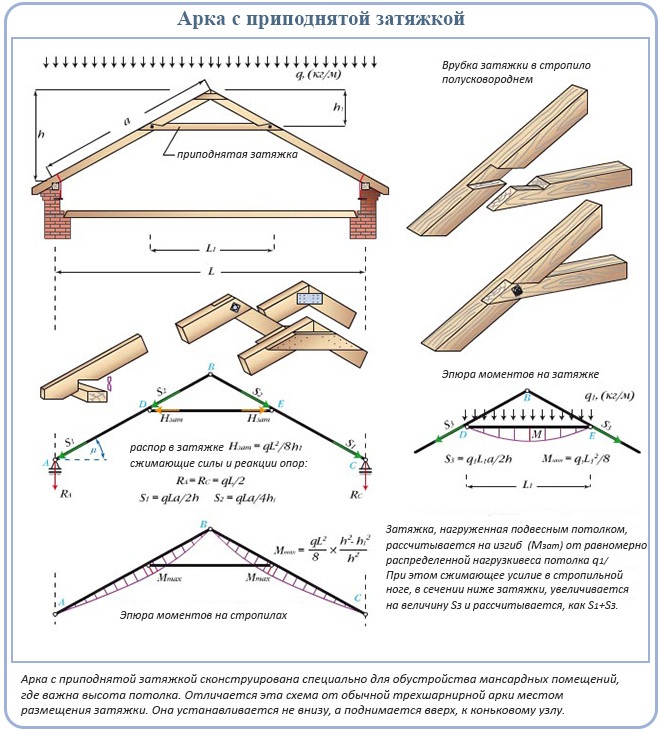

Арка с приподнятой затяжкой

В мансардных помещениях затяжка зачастую является балкой для крепления подвесного потолка или изоляции. Чтобы защитить ее от провисания, устанавливают подвеску. При небольших предполагаемых нагрузках и короткой затяжке, подвес прибивают к ригелю и коньку, скрепляя соединения двумя досками с обеих сторон.

Если затяжка сравнительно длинная, то используют несколько подвесок, а каждую из них закрепляют гвоздями. Большие нагрузки требуют дополнительного использования хомутов.

Конструкция #4. Арка шарнирная с ригелем

Схема, похожая на предыдущую, но имеющая отличие: нижняя скользящая опора в карнизном узле заменяется на аналогичную жесткую. Стропильные балки врубают в мауэрлат или применяют для неподвижной фиксации опорные бруски.

Замена опоры меняет характер возникающих в арке напряжений. Конструкция становится распорной, воздействуя с распирающими усилиями на стены и мауэрлат.

Затяжку устанавливают в верхней части арки. При этом ее назначение меняется. Она уже не работает на растяжение, ее принцип действия основан на сжатии. Затяжку, работающую на сжатие, называют ригелем.

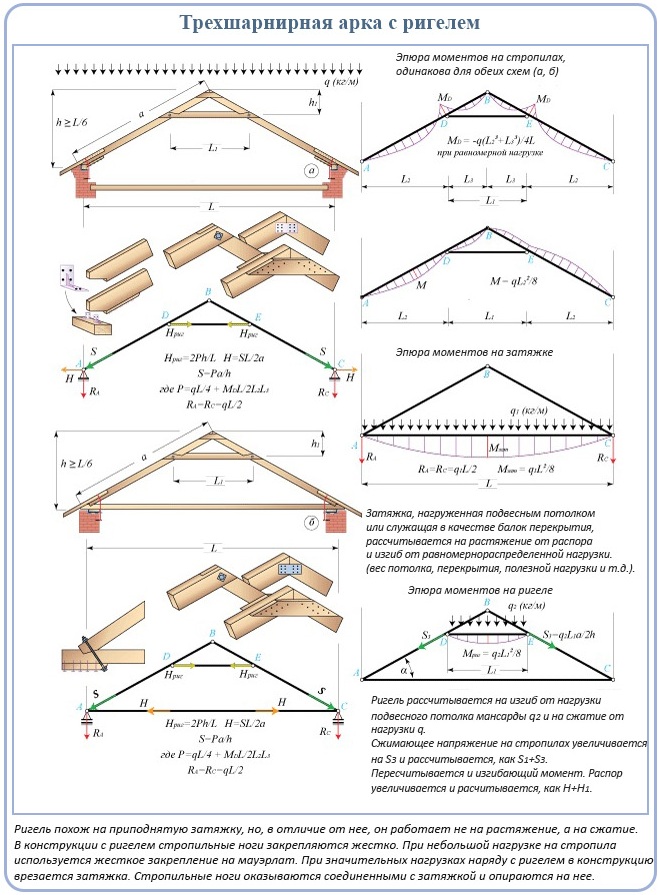

Трехшарнирная арка с ригелем

Арка с одним приподнятым ригелем рассчитана на небольшую распорную нагрузку. При больших нагрузках в дополнение к ригелю устанавливается затяжка. Получаются висячие стропила, конструкция и узлы которой схожи с обычной трехшарнирной аркой. Мауэрлат для них уже не требуется.

Конструкция #5. Арка с подвеской и подкосами

Схема, дополняющая систему арки с бабкой. Используется, когда длина стропил настолько большая (до 14 м), что создает существенный прогиб их под собственным весом. Чтобы нивелировать изгибающие напряжения, систему дополняют подкосами, которыми подпирают стропильные балки.

Обычно подкосы упирают во внутренние стены. Но в висячих системах их нет, поэтому подкосы упирают в единственный существующий упор – бабку. Получается жесткая конструкция со следующим принципом действия:  стропила под воздействием внешней нагрузки прогибаются, давят на подкосы, подвеска растягивается и притягивает к себе коньковый брус, одновременно притягиваются и верхние части стропил, стропила поджимают подкосы.

Так как в этой схеме используются длинные стропила, соответственно применяется и длинная затяжка. Как правило, она состоит из двух частей-балок (хотя бывает и одноэлементной), соединенных в середине пролета косым или прямым прирубом. Соединение затяжки с бабкой выполняется через хомут.

Трехшарнирная арка с бабкой и подкосами

По сути, все существующие висячие арки являются вариациями обычной трехшарнирной арки. Все остальные дополнения – бабки, ригели, подкосы – только увеличивают жесткость стропил. И несущей способности не меняют.

Основные узлы: виды соединений элементов

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Возможные решения карнизного узла

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Общие принципы расчета висячих стропил

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

  • размеры перекрываемого помещения;
  • наличие мансарды;
  • предполагаемая максимальная нагрузка;
  • угол наклона скатов;
  • тип стропильной системы;
  • материал изготовления стен;
  • материал кровельного покрытия.

В результате расчета определяют:

  • сечение стропил;
  • величину шага стропил;
  • форму ферм.

Монтаж висячих стропил

После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.

Пример монтажа висячей стропильной системы

Устройство висячих стропил на строительной площадке выполняется по следующей схеме:

  • Для точности монтажа и удобства, отмечают центр крыши и высоту конька. Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.
  • Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.
  • Используя шаблон, изготавливают необходимое количество стропильных балок. В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).
  • Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.
  • Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.
  • Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне). Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.
  • Со стороны второго фронтона устанавливают такую же арку.
  • Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.
  • Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.
