Устройство водостока со скатных крыш: двускатной, вальмовой и многоуровневой

Устройство водостока со скатных крыш: двускатной, вальмовой и многоуровневой

Благодаря обилию во всемирной Сети доступной информации по строительству, многие полагают, что устройство водостока со скатных крыш – задача достаточно простая: установить крюки, повесить желоба и грамотно продолжить систему до фундамента. Но на самом деле отвести от крыши воду технически правильно еще нужно уметь. И тогда не страшны ни разрушенные стоки зимой, ни прогнутые желоба жарким летом, ни сырой и мокрый чердак.

Не говоря уже о том, что водосточная система значительно влияет на внешний экстерьер дома. Это те важные детали, которые не всегда показывают в визуализации проекта дома, но которые, в конечном счете, служат его завершающим штрихом, способным как идеально вписаться в задумку дизайнера или архитектора, так и безнадежно испортить весь внешний вид. А потому давайте подойдем к этому вопросу со всей ответственностью!

Содержание

Необходимость устройств водостока на скатных кровлях

Возможно, вы уже слышали о моде на неорганизованные водостоки, которая пришла в Россию. Здесь все просто: делаем скаты пошире, выводим карнизы на 50 см от стен – и вода сама стекает себе с крыши. Разве что стоит поставить козырек над входом, чтобы не принимать «холодный» душ в самое неподходящее время. Но, если вы живете в России, а не в тропической засушливой стране, тогда давайте рассмотрим этот вопрос серьезнее.

В некоторых российских домах действительно обходятся без водосточной системы, устраивая вместо нее достаточно широкий навес, который выступает на полметра метра от стены. Этот вариант вполне пригоден, если крыша дома пологая. Но при этом к гидроизоляции фундаментов и стен предъявляются огромные требования, кроме того, вокруг дома должны быть тоже максимально гидроизолированы и откосы. И снова-таки, такие строительные технологии пригодны только в том случае, если вы живете в регионе с минимальным количеством осадков в год.

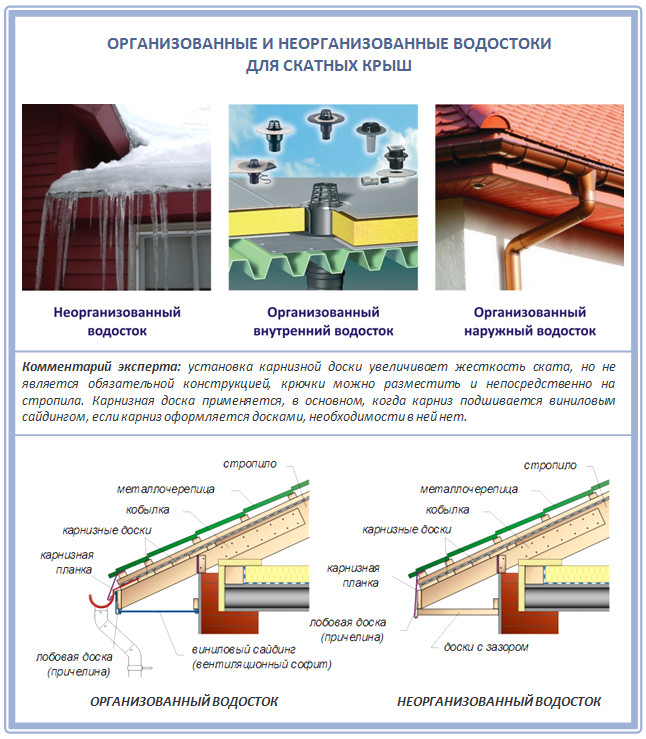

Организованный и неорганизованный водостоки

Поймите, как только ваша крыша будет готова, на нее обрушится первый ливень – это вопрос лишь времени. И уже на следующее утро, посмотрев на мокрые стены и фундамент, вы поймете, что водосточную систему устанавливать нужно срочно, причем на этот раз организованную, состоящую из желобов, труб и воронок. И причин этому несколько:

  1. Поверьте, никакие карнизы или декоративные элементы не помогут справиться с осенним русским дождем, а жидкость, как известно, способна оказывать разрушительное действие на большинство строительных материалов. И туда входит дерево, бетон, кирпич и штукатурка – все, из чего сегодня делают стены современных домов.
  2. Во-вторых, мокрые стены дома сразу же теряют значительную часть своих теплоизоляционных свойств.
  3. В-третьих, большая часть воды с крыши попадает, в таком случае, на фундамент и проникает под отмостку. В результате срок службы основания дома сокращается в разы, не говоря уже о мокром подполье и проблемах с подвалом.

Поэтому вам жизненно необходимо установить конструктивно правильную и надежную водосточную систему, которая будет включать в себя все продуманные элементы:

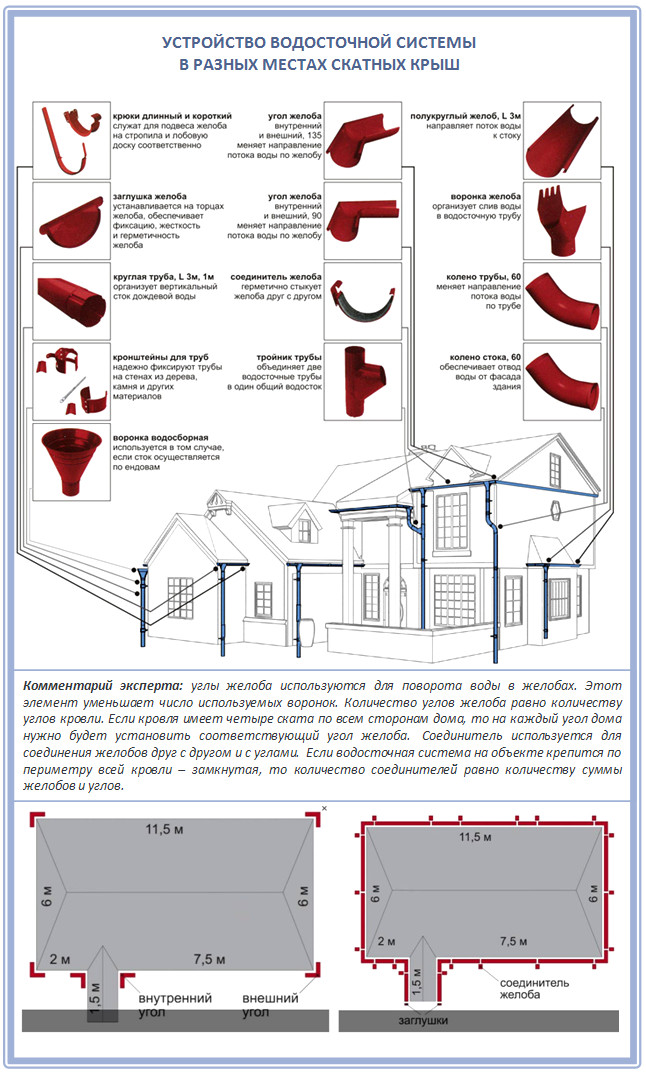

Устройство водосточной системы для скатных крыш

Как и где должны располагаться все эти элементы водосточной системы, и в чем основное отличие скатных крыш разных конструкций, мы сейчас разберемся.

Конфигурация водосточной системы скатной крыши

Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.

А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!

Замкнутая водосточная система

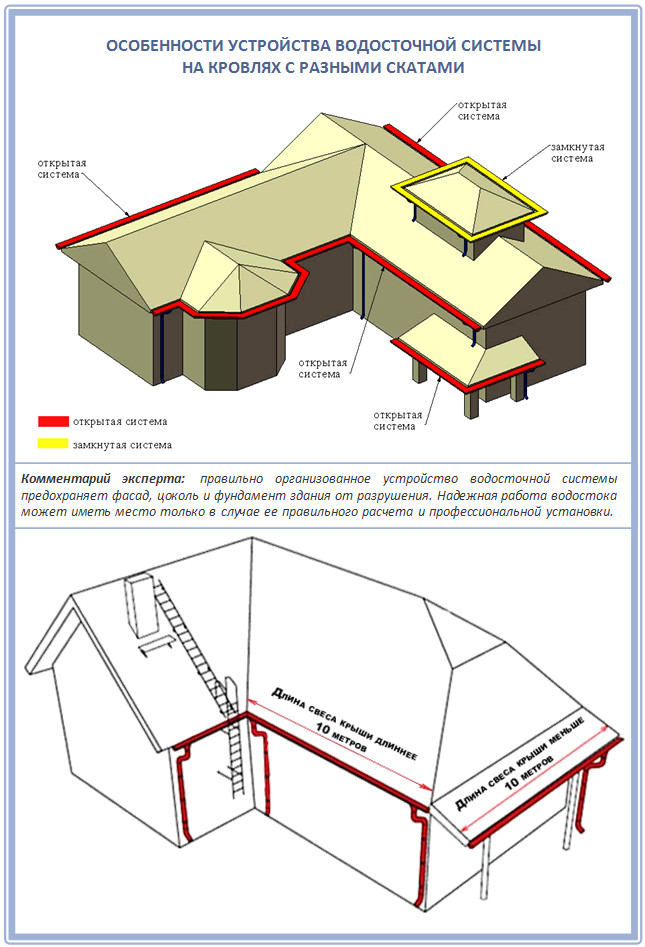

Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:

Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.

Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:

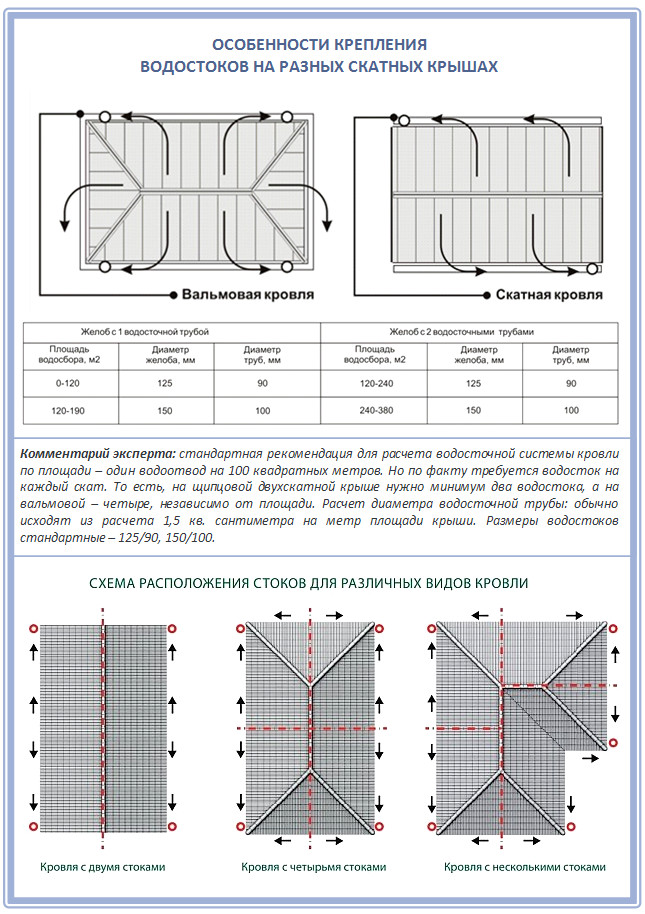

Устройство водостока на двускатной и вальмовой крыше

В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.

Незамкнутая водосточная система

Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.

Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:

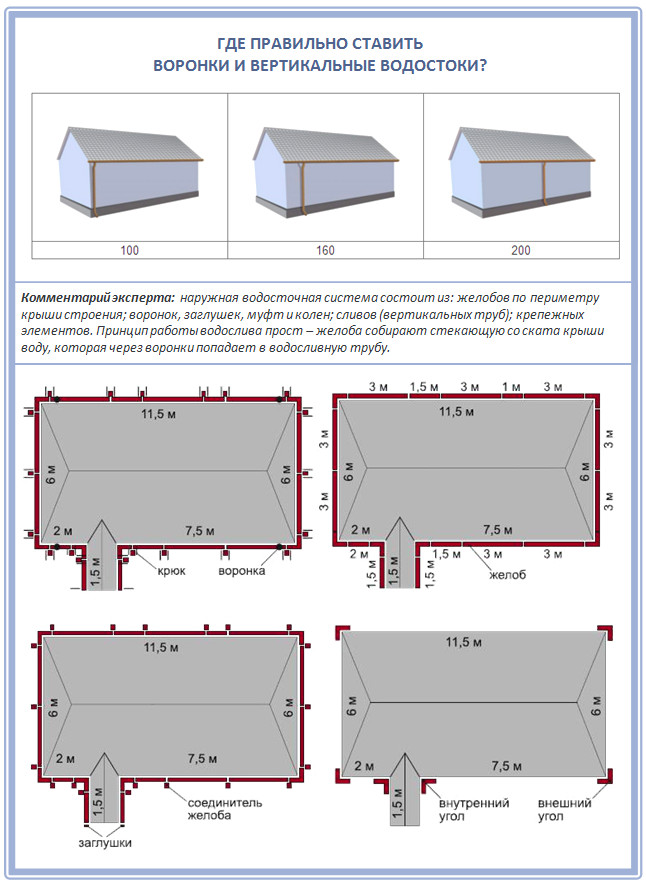

Расчет и установка элементов водосточной системы

Эстетика или практичность?

Стандартная водосточная система выполняет утилитарную функцию – отводит воду со скатной крыши дома подальше от его стен и фундамента. Обычно ее эстетической функции не придают большого значения, но это не значит, что это – неважно.

Вот почему современный рынок предлагает полностью укомплектованные водосточные системы, элементы которых можно легко соединять с друг другом. Такие желоба и трубы выпускается полукруглые, трапециевидные, полуэллиптические, коробчатые (еще их называют прямоугольным) или квадратными, и даже имитирующие форму карниза.

Самые популярные в России – желоба полукруглого сечения, отвернутые внутрь или наружу. Причем такие края еще служат ребрами жесткости, что повышает механическую способность элементов к нагрузкам. А вот эллиптическая форма отличается хорошей пропускной способностью, и незаменима для крыш большой площади. В любом случае прогадать с профилем водостока достаточно сложно, но не стоит забывать о том, что правильно подобранная форма желобов по-своему дополняет эстетическую привлекательность дома.

А как выбрать водосток для скатной крыши не только эстетичный и приятной глазу формы, но и максимально практичный, расскажет это видео:

Тонкости проектирования и монтажа водостока на скатных кровлях

Систему водоотвода необходимо сначала спроектировать, проделав необходимые расчеты и определив расположение и длину желобов и труб, их ширину и глубину. Обычно количество и ширина желоба зависит от периметра крыши и площади ее скатов.

В любом случае, старайтесь максимально придерживаться рекомендаций производителя системы, которую вы приобрели. Но иногда приходится устанавливать довольно сложную водосточную систему, и без дополнительных расчетов не обойтись.

Устройство водоотвода односкатных крыш

Самая простая водосточная система – у односкатных крыш. Вода с такой кровли направлена только в одну сторону, и ее не сложно «подхватить». Кроме того, если речь идет об одноэтажных домах, у них часто вместо водосточных труб и желобов и вовсе прикрепляют цепь, и она куда менее заметна на фасаде.

Такие дождевые цепи особенно популярны в Японии, где играют роль своеобразного декоративного элемента. Их делают чаще всего из меди, и главные архитектурные задачи, которые перед ними ставят – иметь приятную для глаз сложную пространственную форму и чередоваться с декоративными чашами. Но, к сожалению, современные производители водосточных систем для российских широт не учитывают подобные новшества и не производят специальные водосточные детали для соединения с цепью.

Поэтому, если все же вы захотите соорудить нечто подобное для красивого эффекта или простоты системы, тогда запомните два простых правила:

  1. Цепь должна быть натянута так, чтобы не двигаться из стороны в сторону. А для этого просто заройте ее конец в землю или придавите щебнем.
  2. Чтобы стены не забрызгивались водой, такие цепи должны выступать от края крыши не менее, чем на полметра.

Поверьте, воплотить эту затею в жизнь не составит труда! Вот два самых простых примеров ее реализации:

Устройство водостока на двускатной крыше

У стандартной двускатной крыши водосточные трубы должны быть размещены по всем внешним и внутренним углам. Там они почти незаметны, и по сути, это их естественное расположение. С технической точки зрения это также правильно.

Что же касается расположения желобов, здесь уже много зависит от самой крыши:

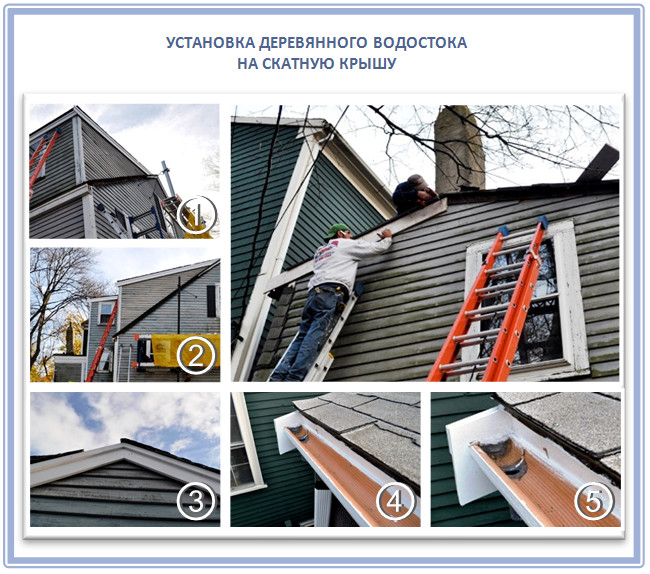

Водосток из дерева своими руками

Рассчитать необходимое количество вертикальных элементов и их расположение для таких крыш вам помогут наши таблицы:

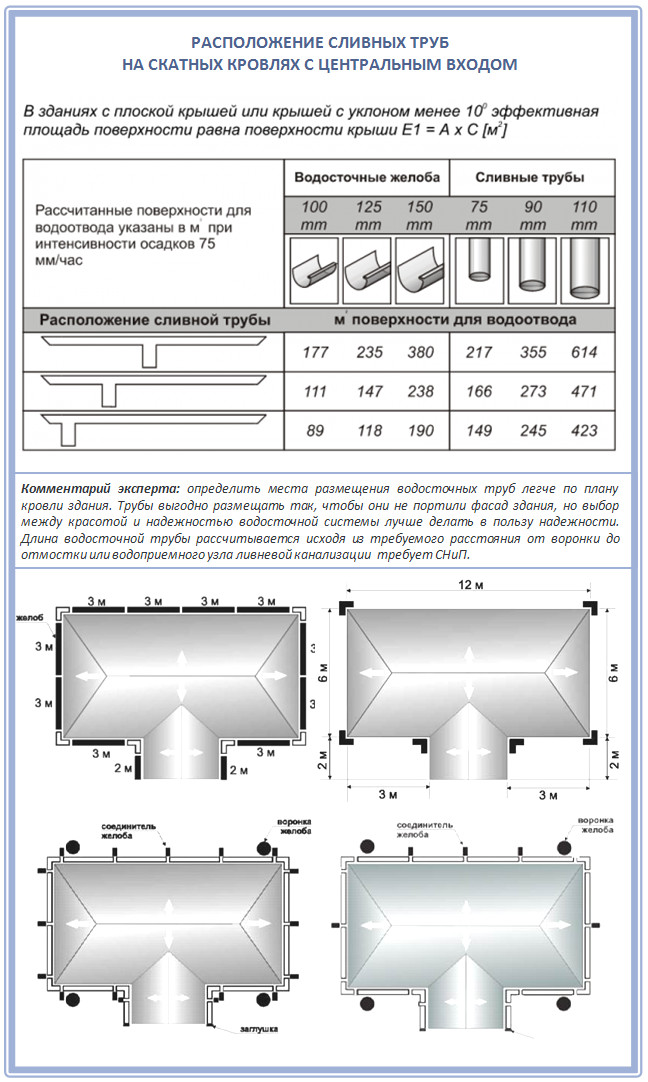

Таблица расчета водосточных желобов и труб для скатной крыши

Таблица расчета водосточных желобов и труб для скатной крыши

Водосток на крышах сложной формы

Спроектировать отвод воды с крыши сложной конфигурации непросто. Здесь нужно забрать воду с каждого отдельно ската или эркера, и есть смысл монтировать сразу несколько водосточных труб. Вот здесь как раз и возникают трудности, о которых мы сейчас расскажем более подробно.

Количество скатов

Если скатов много, а водосточная система устроена по принципу минимума, слишком сильный поток воды будет попадать в трубы и уже течь медленнее на протяжении всего желоба ввиду своего объема. А это нагрузка сразу на все элементы, и такая вода быстрее замерзает зимой.

Надстройки и люкарны

Второй момент, который касается водосточной систему для скатной крыши сложной формы состоит в том, что водосточные трубы и желоба также нередко необходимы в архитектурных надстройках крыши, над балконами и вокруг башенок. Здесь есть свои технические сложности, ведь избавить такие места от промерзания и проникновения воды довольно проблематично. Вот почему сегодня в строительном мире популярен практичный минимализм.

А вот самая интересная для кровельщика задача – это сделать водосток вокруг круглой башенки. Ведь согнуть такой желоб из металла не получится качественно. Поэтому в этом случае поступают так: режут сегменты цинкового, нержавеющего или медного желоба и паяют их между собой. После этого есть смысл покрасить водосток уже в нужный цвет порошковой краской, чтобы скрыть швы.

Что же касается модных на сегодняшний день мансардных окон и люкарн, желоба для них не обязательны. Важно лишь правильно определить, с какой стороны крыши будет стекать вода и где она, возможно, станет собираться. А т.к. крыша люкарны не имеет свесов, желоба ей необходимы только при больших площадях и разнонаправленных скатах.

Избыток элементов

Также существенный недостаток такого устройства водосточной системы – эстетический, так как большое количество труб уже будут выделяться на фоне стен.

Самые проблемные места скатной крыши в плане установки водосточной системы – возле навеса и перед входом в дом. А если еще и сама крыша не элементарной конструкции, то наверняка из-за того, что в этот дом не далеко не один вход. Но ведь важно, чтобы здесь трубы были малозаметными на фоне фасада, а спрятать их в таких местах довольно сложно. Вот почему вы наверняка увидите ее на столбиках веранды, в углу дома или у окна:

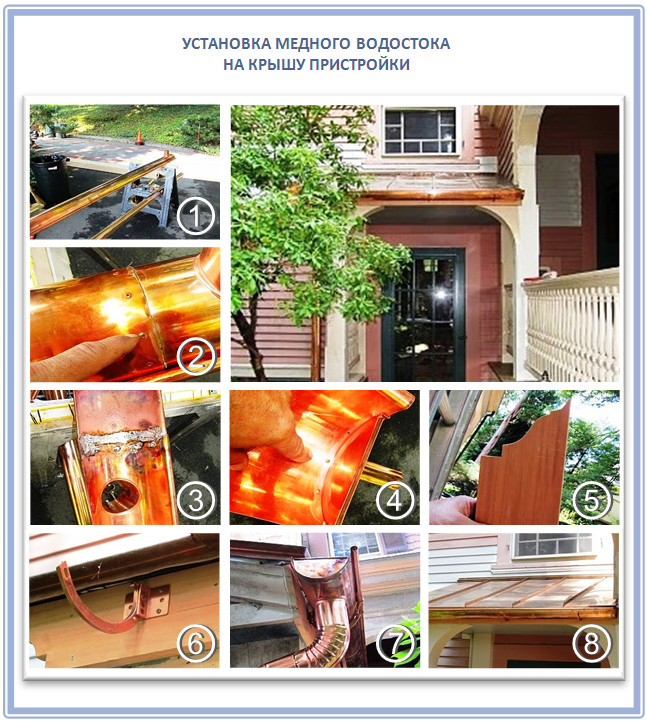

Устройство водостока на пристройках к дому

Цветовые решения

При сложной конфигурации крыши сам водосток имеет зачастую неправильную геометрическую форму и не всегда выглядит симметрично и приятно для глаз. Поэтому в таком случае его цвет подбирают так, чтобы он выглядел естественным продолжением крыши и даже сливался с ней.

А вот если сам водосток во всей его структуре имеет красивый профиль, который еще и подчеркивает форму крыши, тогда его устанавливают как важный архитектурный элемент и акцентируют, сочетая с цветом деталей фасада так, чтобы он выделялся на фоне крыши или даже контрастировал с ней. А вот серые серебристые водостоки оставляют пока только на фасадах домов в современном стиле техно или хай-тек.

Как вы видите, проблему избытка водосточных элементов вполне легко решить, правильно подобрав цвета и дизайн труб. Например, сочетайте цвет водосточных желобов и труб не только с кровельным покрытием, но и с элементами фасада стен, колонн, дверных и оконных проемов. Т.е. у вас есть три варианта, как подобрать цвет водосточной системы крыши со сложной конфигурацией:

  • так, чтобы сами трубы и желоба были малозаметными на фасаде;
  • так, чтобы их цвет, наоборот, контрастировал с цветом фасада или оконных рам;
  • так, чтобы водосточная система была самостоятельным и заметным архитектурным штрихом.

Но куда лучше разумно минимизировать их количество, не потеряв при этом в качестве. И здесь уже лучше доверить дело профессионалу, который правильно рассчитает всю систему.

Важные технические моменты

Отвод дождевой и талой воды со скатной крыши призван значительно улучшить отделку фасада и общее состояние наружных стен. Ведь со временем вода способна повредить даже фундамент дома. Вот почему существуют специальные нормативные документы СНиП 2.04.01-85, которые отвечают за правила и нормы обустройства водостока.

Если вы хотите приобрести готовую водосточную систему, тогда с расчетами вам будет легко: практически все современные производители публикуют на своих сайтах специальные таблицы, которые помогают определить зависимость между площадью водосбора и нужными параметрами водосточной системы. Если же вы изготавливаете водосточку для скатной кровли своими руками, тогда вам помогут графики и иллюстрации, которые мы подготовили для вас ниже.

Как правильно произвести расчет системы?

Площадь водосбора – это площадь скатов или их проекции на горизонтальной плоскости. А рассчитать ее вам помогут такие формулы:

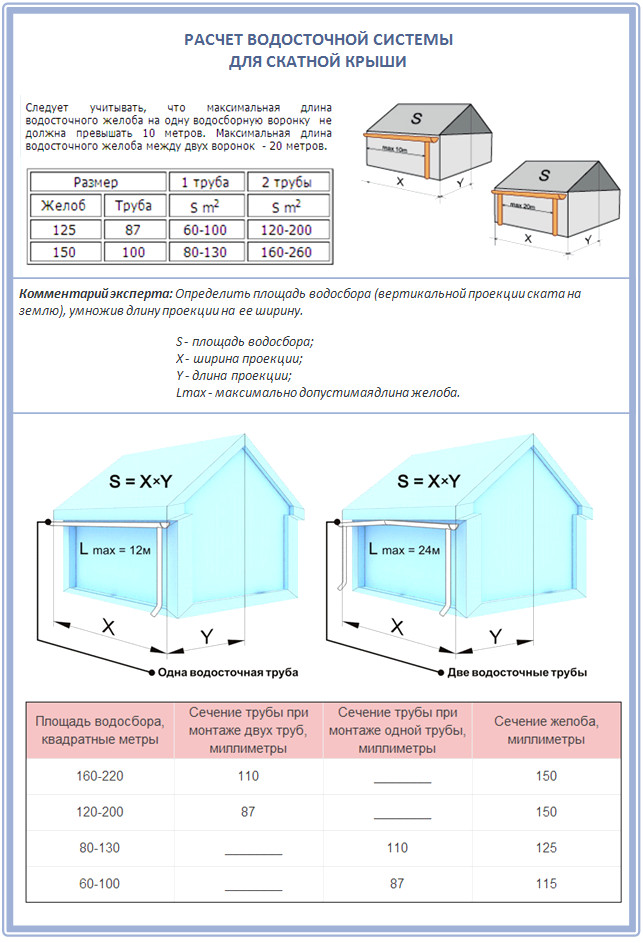

Как рассчитать площадь крыши для устройства водостока

Как рассчитать площадь крыши для устройства водостока

Все просто: ориентироваться при расчете водосточной системы нужно на необходимость наличия труб на каждые 100 квадратных метров крыши. Т.е. в пределах одного ската диаметр трубы должен быть не менее 150 миллиметров. Но размещать водосточные трубы желательно так, чтобы они не портили фасад здания. Как и желоба важно поставить в правильных местах, а не установить, где только можно. Если на скатной крыши располагаются дымоходы, шахты и парапеты, тогда нужно добавить к площади ската 30% той площади стен, которая есть еще над крышей.

Теперь посчитайте количество углов для желоба: обычно их величина равна количеству углов у самой кровли, включая внешние и внутренние. Далее, протяженность водосточного желоба обычно три метра, а потому количество желобов просчитать легко: определите периметр кровли и разделите на 3. Полученный результат округлите до большего целого числа, и вы будете знать сколько вам понадобится желобов и нужно ли будет один из них подрезать, если число было не целым изначально.

Следующим шагом посчитайте количество заглушек и соединители желобов. Для этого давайте разберемся, с каким видом водосточной системы мы имеем дело – замкнутой и незамкнутой. Если водосточная система замкнутая, соединителей в ней будет столько же, сколько всех элементов. Если незамкнутая – всего на один меньше. Сами заглушки вам нужно будет устанавливать на края желоба:

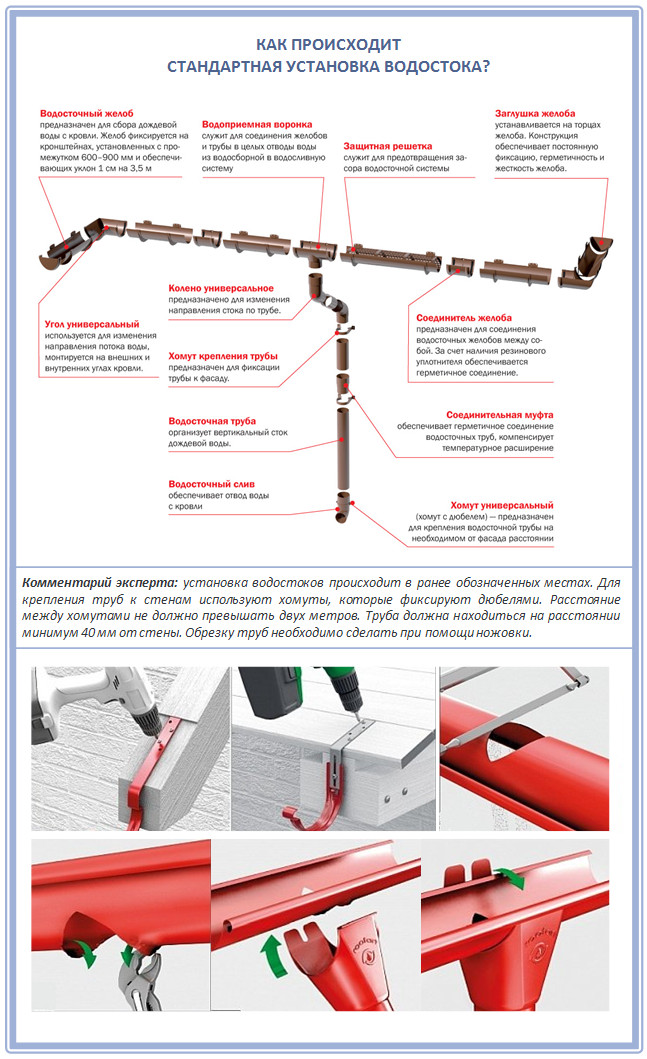

Установка водостока на скатную крышу

Также важно рассчитать правильный вес водосточной системы при давлении на нее водой и снегом. Например, стандартный держатель желоба предназначен выдерживать вес около 75 килограмм. Но здесь рассчитывать нужно не только на эти показатели, но и на площадь опирания.

Т.е., если вы установите меньше держателей, чем это необходимо, то весь вес жидкости и снега будет концентрироваться на конкретной точке, а не распределяться по всей длине. Вот так и ломаются желоба! Наверняка вы логически понимаете, что одно тяжелое бревно, к примеру, не удержать двум-трем людям, а вот десятку уже будет не сложно, т.к. сила давления расконцентрирована. Здесь – тоже самое.

Вот хороший пример правильного устройства водосточной системы загородного дома:

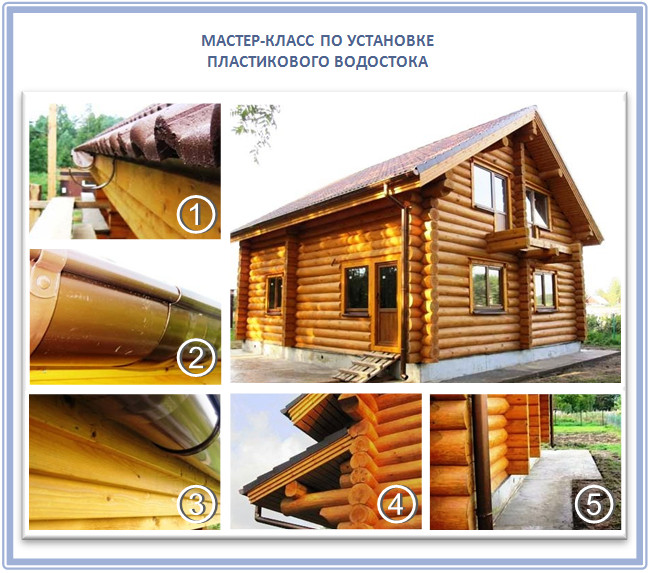

Водосточная система двускатной крыши дома

Как установить внешние желоба

Если игнорировать технические требования к установке водостоков на скатных кровлях, тогда вода не только будет забрызгивать стены, но и заливать подвал. А поэтому запомните несколько простых правил:

  1. Желоба должны быть обустроены с уклоном около 1%, т.е. на отрезке более 10 метров они должны понижаться на 10 сантиметров.
  2. Также желательно, чтобы желоба не прерывались между собой больше, чем 3 раза. Значит, если у крыши дома достаточно сложная форма, вам понадобятся дополнительные водосточные трубы. Но при этом избегайте их размещения во внутренних примыканиях к стене.

Почему? Дело в том, что такое расположение увеличивает вероятность затекания и дождеприемник может забиться. Ваша главная задача при проектировании водосточных труб – это сделать так, чтобы вода не заливала те участки возле дома, где наиболее проходимая зона: возле входной двери, у входа в дом и на главной тропинке. Ведь здесь вода быстро примерзает в морозную ночь и превращается в гололед, а это уже опасно. Вот почему прикрепить водостоки вам нужно с нижнего крайнего кронштейна. При этом важно, чтобы наружный кронштейн оказался на 30-50 мм ниже кромки карнизного свеса.

Обратите также внимание, что важно правильно организовать направление воды и уклон желоба, который тоже зависит от конфигурации скатной крыши:

Как определить уклон желобов у скатных крыш

Угол наклона желоба также зависит от длины ската и сечения самого желоба. Обычно он составляет от 5 до 20 мм на каждый метр. Если же длина ската крыши или карнизного света больше 12 метров, тогда угол нужно формировать в двух направлениях: слева и справа от середины крыши. Когда водосточная труба располагается на обеих краях крыши, тогда тоже важно рассредоточить поток воды и его вдвое уменьшить его давление на водосточную систему.

Так же нередко забывают о таком важном моменте, что сам карнизный свес может на самом деле быть далеко не горизонтальным. Для этого его необходимо обязательно проверить уровнем и уже высчитывать угол наклона водосточной системы плюсуя или минусуя имеющийся угол наклона самого свеса, каким бы тот не оказался. Либо по возможности исправить этот строительный косяк.

Расстояние между водостоками должно быть от 40 сантиметров до 70, в зависимости от самой водосточной системы. Если сейчас сделать больше ввиду желания сэкономить, желоба под давлением снега или льда могут деформироваться. А поэтому идеальный шаг для российского климата – 50-60 сантиметров:

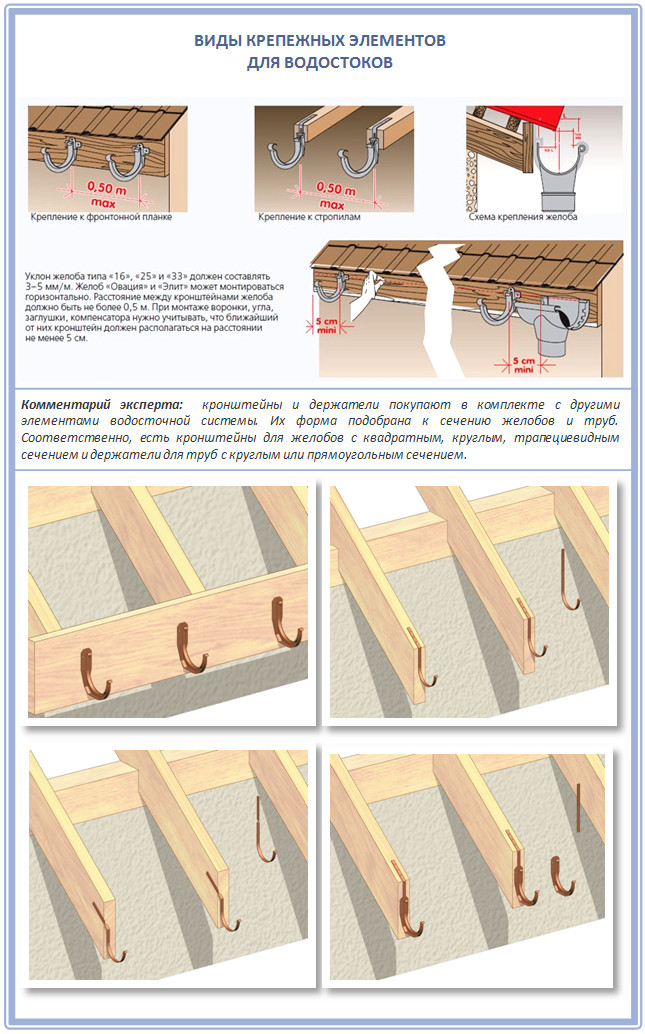

Шаг крепления крюков для установки водостока

Вот два замечательных мастер-класса, которые помогут вам разобраться в самом процессе:

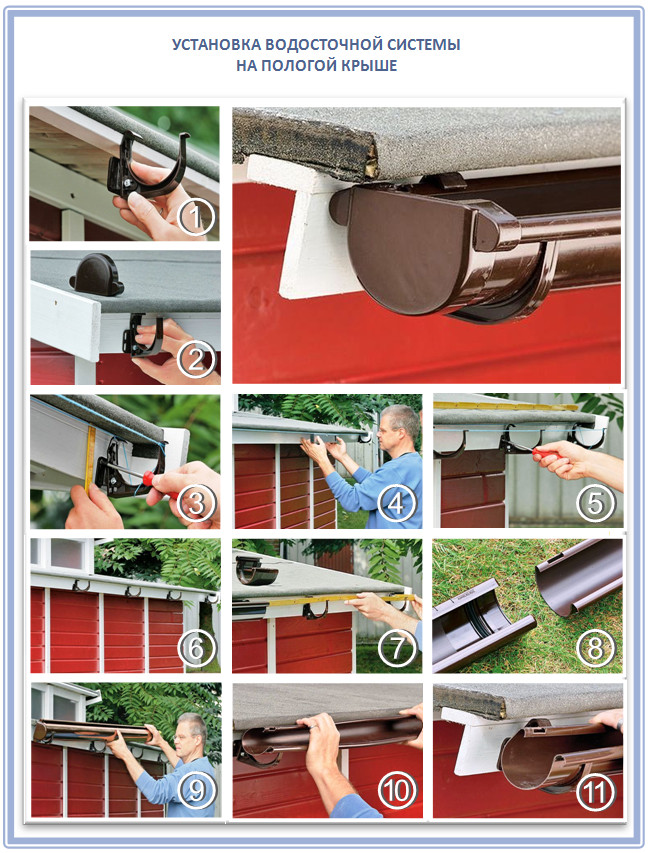

Крепление водостоков на крышу своими руками

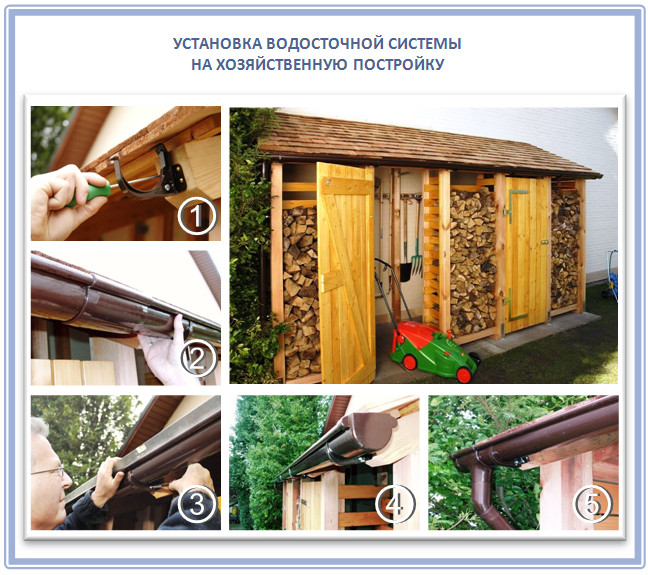

Самостоятельное крепление водостоков на крышу

Легче всего вам будет работать с лобовой доской, ведь на ней легко правильно определить направление уклона желоба и закрепить с разным уровнем первый и последний кронштейн. Устанавливаете водосток так, чтобы он был смонтирован на расстоянии 25 сантиметров от земли и 15 – от отмостки.

Как установить внутренний желоб

Скатные крыши отличаются в плане отведения воды от плоских в первую очередь тем, что у них есть слабые места – ендовы. Речь идет о тех внутренних желобах, которыми обязательно нужно оснащать стыки скатов, т.к. именно на эти элементы оказывается самое большое давление жидкостью. А чем больше поток воды, тем легче влаге пробраться во внутренний кровельный пирог, тогда как у плоских и инверсионных кровель все распределено более равномерно.

Давайте рассмотрим, как закрепить желоб. Его можно крепить на дощатый настил, или на более плотную учащенную обрешетку. Главное правило: ширина настила из доски должна выступать не менее 40 сантиметров от оси желоба. Устанавливать эти доски следует прямо на стропильные ноги:

  • Шаг 1. На учащенную обрешетку прибейте два бруска на расстоянии 5-10 сантиметров. Оставьте небольшой зазор около 5 сантиметров для вентиляции – между брусками и контробрешеткой ендовы.
  • Шаг 2. Теперь прибейте обрешетку. Подведите торцы брусков к осям.
  • Шаг 3. Следующим шагом немного усильте основную обрешетку короткими брусками в районе ендовы.
  • Шаг 4. Теперь вбейте один или два бруска в пространство между обрешеткой.
  • Шаг 5. В итоге у вас должно получиться длина брусков не меньше 30 сантиметров. На этом этапе переходим к внутреннему желобу.
  • Шаг 6. Подведите торец брусков внутрь желоба и зажмите его боковые кромки под углом 90 градусов.
  • Шаг 7. После чего согните желоб по центральной оси на такой угол, чтобы он был немного больше, чем угол ендовы.
  • Шаг 8. Начинайте укладку желоба с карнизного свеса, а именно – снизу вверх.
  • Шаг 9. Положите желоб на настил и подрежьте его по контуру, чтобы оставалось 3-4 см.
  • Шаг 10. Закрепите желоб металлическими скобами или кровельными оцинкованными гвоздями.

Каждый этап этого процесса хорошо показана в этой иллюстрации:

Установка внутреннего желоба на крыше

Главное, помните: если вы ставите внутренний желоб на учащенную обрешетку, тогда прибивайте скобы в дополнительный брусок, чтобы они не мешали потом ровной укладке черепицы. Мы прибиваем только верхний край желоба, а не по всей его длине.

Теперь снимите защитную полосу и приклейте по краям поролоновые самоклеющиеся полосы со специальной водоотталкивающей пропиткой, которая защитит ендову от грязи, снега и воды.

Как закрепить вертикальные элементы водостока

А вертикальные части водостока на скатной крыше закреплять нужно так:

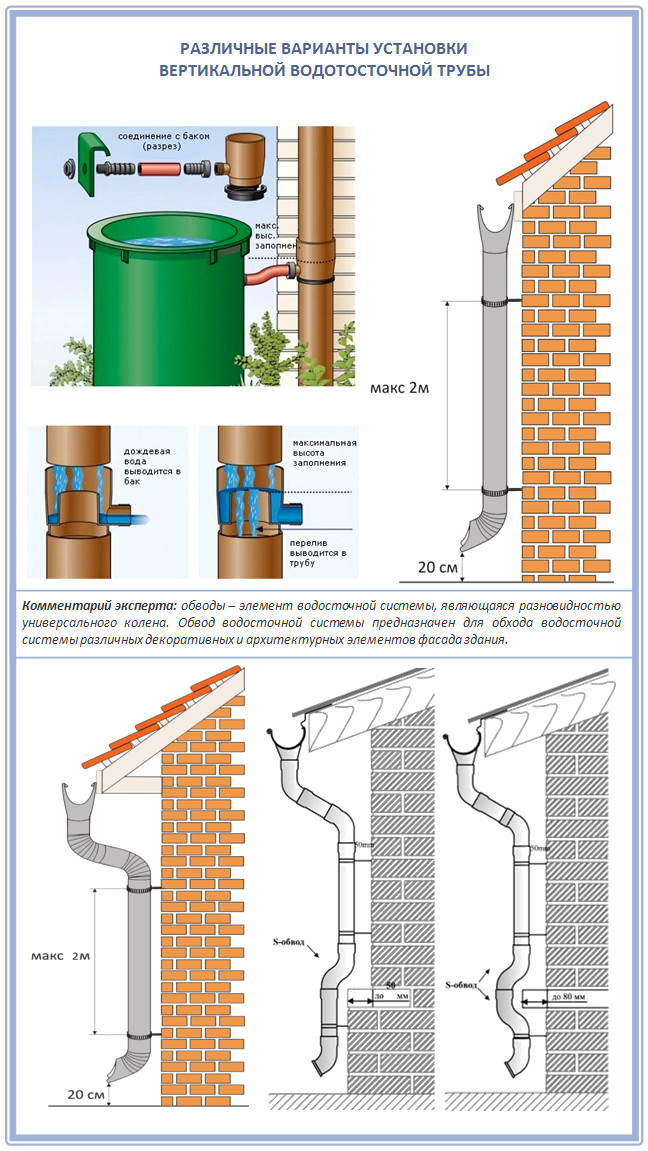

Как закрепить вертикальную часть водостока на скатной кровле

К слову, в отличие от металлических изделий, в системах пластикового водоотвода можно использовать как обычные соединители, так и компенсационные. Компенсационные ставить принято на крышу длиной более 8 погонных метров. Из названия вы уже поняли, что клей здесь не используется. Главная задача такого соединителя – это компенсировать линейное расширение желоба при изменении температуры.

Вот как это выглядит на практике:

Установка пластикового водостока на готовую крышу

И, наконец, проверьте, насколько правильно был установлен водосток. Для этого вам понадобится самый простой строительный уровень (или гидроуровень), а еще лучше – нивелирующий уровень. Заткните все сливные отверстия, налейте воды в желоба и посмотрите, появится ли протечка в каких-то местах.

Также обратите внимание, насколько быстро и легко течет вода, когда отверстия открыты. Проще всего эту затею провернуть с обычным поливочным шлангом со средним напором.

Сбор и отвод воды со скатных крыш

После окончания кровельных работ первоочередной задачей все еще остается отвод дождевой и талой воды с крыши, только на тот раз еще и от дома. Согласно исследованиям, больше всего воды попадает на землю как раз со скатных крыш. Причем затягивать с этой задачи нельзя: в первый же серьезный дождь сырость уже угрожает и фундаменту, и стенам. Поэтому попробуйте организовать у себя на участке нечто вроде этого:

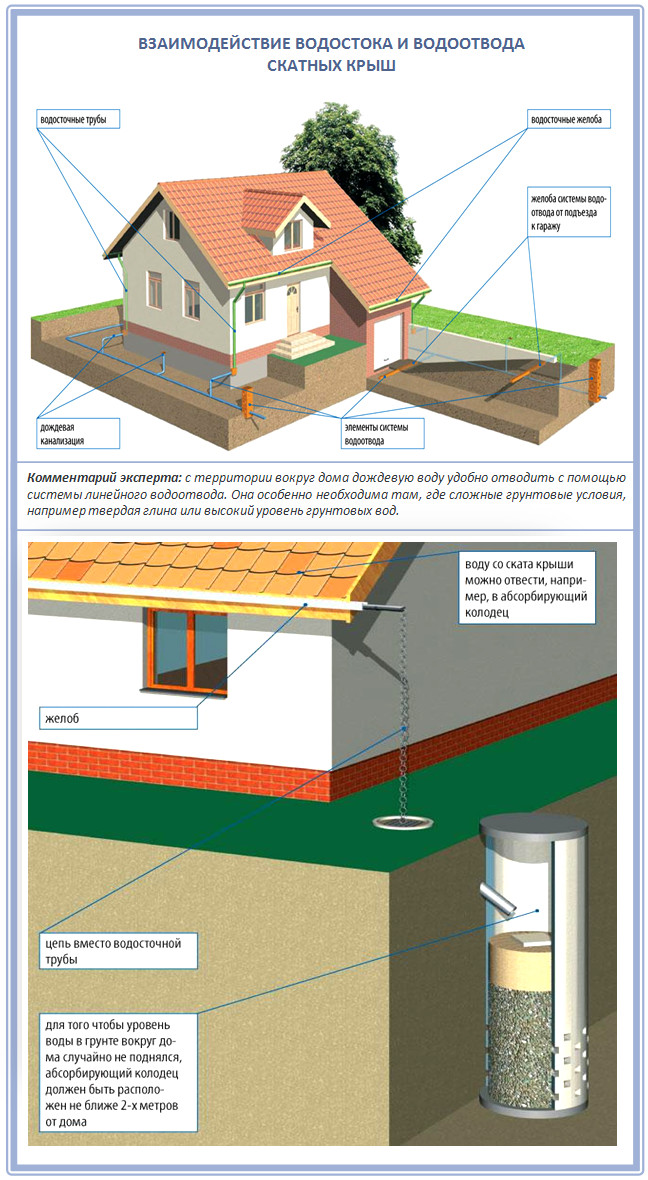

Устройство водослива для скатной крыши

К слову, ввиду того, что именно со скатной кровли стекает больше всего дождевой воды, в загородном хозяйстве ее выгодно собирать:

Как собирать дождевую воду с водостоков в бочку
