Как устроить кровельный пирог под мягкую кровлю: общие принципы и разбор вариантов сооружения

Как устроить кровельный пирог под мягкую кровлю: общие принципы и разбор вариантов сооружения

Непосвященному в тонкости строительства человеку кровля представляется в виде доступного взору покрытия, защищающего его домочадцев от погодных невзгод. На деле это непростая конструкция, каждый элемент которой обязан безупречно выполнять порученную ему работу. Составляющие укладываются слоями наподобие кулинарного изделия, поделившегося названием с кровельной системой. Настилаются слои с определенной очередностью, нарушение которой грозит ощутимым снижением потребительских характеристик. От того, насколько правильно сооружен кровельный пирог под мягкую кровлю, зависят сроки службы крыши и теплотехника дома в целом.

Содержание

Типы мягких кровельных конструкций

Кровельный пирог – обобщенный технический термин, объединяющий ряд конструкций с аналогичной «слоистой» структурой. Совокупность слоев должна защищать владельцев дома от атмосферных нападений и оберегать внутреннее наполнение пирога от преждевременной порчи.

Где и когда используется мягкая кровля в частном строительстве

Стандартная структура кровельного пирога включает следующие обязательные компоненты:

  • Пароизоляция. Предотвращает проникновение испарений из внутреннего пространства дома и конденсацию влаги на использованных в сооружении крыши стройматериалах;
  • Теплоизоляция. Способствует сохранению тепла, защищает от поступающего извне шума, ветров, холодных температур;
  • Гидроизоляция. Препятствует проникновению дождевой воды и растаявших зимних осадков и в кровельную конструкцию, и в здание;
  • Декоративное покрытие, выполняющее одновременно работу ветрозащиты.

Категория мягких кровель включает в себя материалы, обладающие превосходными гидроизоляционными качествами. В их числе битумные рулонные представители, штучные аналоги, мастики и новое поколение мембран. Пару-тройку десятилетий назад они выполняли только функцию барьера от воды, а теперь еще и с успехом играют роль декоративных покрытий. Виной тому облагороженная внешняя поверхность и разработка способов укладки, позволяющих крепить супертонкие материалы к любому типу основания.

Варианты устройства кровельного пирога под мягуцю кровлю

Совмещение изоляционных и декоративных свойств позволило сократить количество основных слоев в кровельном пироге до 3-х, если для обустройства крыши применяется один из видов рулонных материалов.

При укладке битумной черепицы от гидроизоляции не отказываются полностью. Однако настилается она в качестве дополнительной водозащитной прослойки и покрывает крышу либо полностью, если наклон скатов не превышают 18º, либо частично полосами вдоль свесов, по коньку и ендовам, вокруг труб и на примыканиях на крышах со скатами крутизной выше 18º.

Гидроизоляция кровельного пирога под мягкую черепицу

У приведенного списка основных кровельных слоев характер общих рекомендаций. По факту он дорабатывается путем сокращения или добавления функциональных элементов, потому что на схему формирования идеальной кровельной конструкции влияет ряд значимых обстоятельств, таких как:

  • тип и назначение обустраиваемого объекта, т.е. жилое это здание или бытовая постройка;
  • использование временное или постоянное, определяющее применение или отказ от теплоизоляции;
  • форма крыши и крутизна ее скатов, напрямую связанные с выбором материалов для устройства кровли;
  • тип основания под устройство пирога и укладку мягкой кровли;
  • наличие эксплуатируемой или неэксплуатируемой мансарды;
  • региональные климатические особенности, согласно которым определяется толщина теплоизоляции;
  • совместимость слоев конструкции, т.к. в случае несовместимости потребуются разделительные или миграционные прослойки.

Грамотно устроенный пирог для мягкой кровли сооружается с учетом всего спектра перечисленных условий. Без сведений о конкретике проекта точных рекомендаций не даст никто, но с принципом сооружения стоит ознакомиться, независимо от того, своими руками будет устраиваться пирог или его укладкой займутся наемные кровельщики.

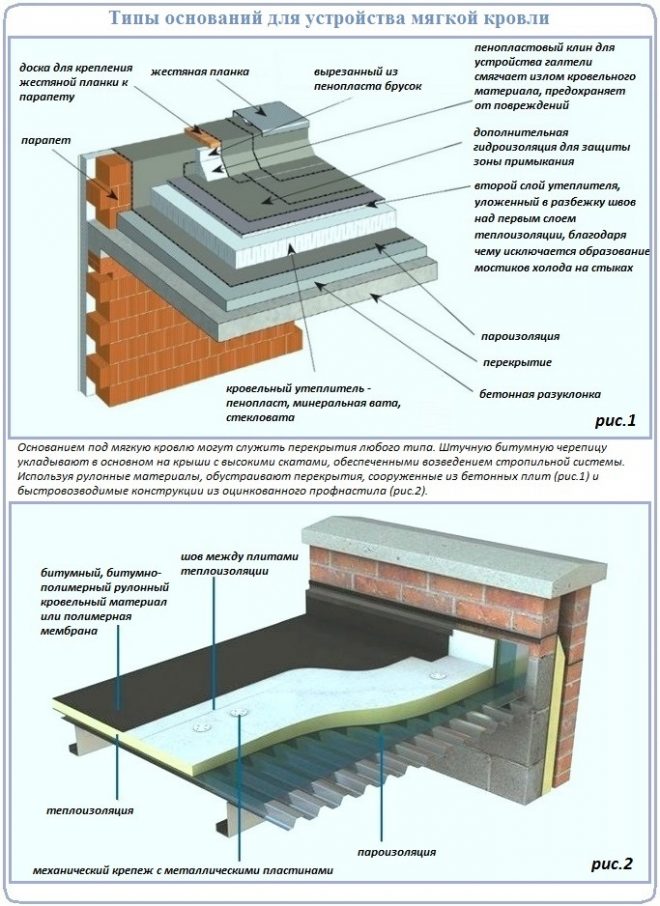

Основание для устройства кровельного пирога под мягкую кровлю

Принципы устройства кровельного пирога

Рассмотрим наиболее распространенные схемы пирога под мягкую кровлю, применяемые в частном строительстве. Плоские и низко-скатные кровельные конструкции над малоэтажными домами сооружают редко. Однако находятся приверженцы строгих кубических форм стиля техно или хай-тек, и численность их неуклонно растет. Чаще всего плоские крыши возводятся над эркерами, пристроенными террасами, бытовыми отсеками здания, гаражами и т.д. Покрывают их битумно-полимерными материалами или мембраной, укладывают на железобетонные перекрытия или основу из оцинкованного профилированного листа.

Наиболее популярна в частном строительстве битумная черепица, применяемая в обустройстве скатных крыш крутизной от 12º и более. Используют ее в основном для покрытия стропильной системы, возводимой и над дачами, и над загородными домами. С нее и начнем.

Кровельный пирог под гибкую черепицу

Мягкой черепицей покрывают строения с холодными чердаками и дома с утепленными мансардами, в конструкциях которых, безусловно, есть радикальные различия. В первом случае нет необходимости в использовании утеплителей, во втором – теплоизоляция является обязательной составляющей. Оба варианта требуют устройства сплошной обрешетки из обработанной антисептиком доски, листов влагостойкой фанеры или ориентированно-стружечных плит ОСП-3.

Обрешетка для кровельного пирога под мягкую кровлю

Простейший неутепленный вариант

Схема укладки мягкой кровли над неутепленным чердаком предельно проста:

  • к стропильным ногам прибивается устанавливаемый поперек контрбрус. Рекомендованный размер бруска 50×50, крепится он двумя ершенными гвоздями к каждой стропильной балке. Шаг установки контрбруса зависит от шага между стропилами. Если расстояние стандартное 0,7-0,9м, брусок прибивают через 30см;
  • плиты сплошной обрешетки укладываются на контрбрус в разбежку так, чтобы не было крестообразных соединений между ними. Края плит должны опираться на элементы контробрешетки. Крепят плиты через 15см ершенными гвоздями к бруску;
  • настилается самоклеящийся гидроизоляционный ковер, укладка которого производится в зависимости от крутизны скатов. При наклоне 18º и более гидроизоляцией покрываются только скаты, конек, ендовы, зоны примыканий и проходов труб через крышу. Менее крутые кровли полностью укрываются изоляционным ковром;
  • поверх гидроизоляционного барьера монтируется мягкая черепица.

Если сплошную обрешетку сооружают из доски, то необходимость в устройстве контробрешетки отпадает автоматически. Крепят доски сразу к стропильным ногам, укладывают с зазором между элементами в 3мм.

Кровельный пирог для неутепленной крыши с мягким покрытием

Устройство утепленной крыши

Пирог для утепленной кровли гораздо сложнее. Его конструкцию дополняет теплоизоляция. А раз она есть, то потребуется пароизоляционный материал, защищающий утеплитель от скопления влаги. Результатом увлажнения становится снижение изоляционных характеристик и сопутствующие ему процессы гниения с последующим разрушением. Еще нужна вентиляция, призванная удалять конденсат из-под кровельного покрытия, неспособного пропускать опасные для древесины капли самостоятельно.

Схема укладки слоев кровельного пирога для утепленной скатной крыши, предполагающей эксплуатацию мансарды, такова:

  • с внутренней стороны стропильной системы непосредственно к стропилам степлером крепится пароизоляционная мембрана. Укладывается параллельно свесам полосами снизу вверх. В единое полотно полосы соединяются двусторонним скотчем;
  • по устроенной пароизоляции опять же с внутренней стороны сооружается контробрешетка из бруска, шаг установки которого зависит от материала запланированной внутренней обшивки мансарды. Например, под обшивку гипсокартоном бруски обрешетки желательно располагать на расстоянии 40 или 60см;
  • с наружной стороны крыши между стропильными балками монтируются вспомогательные распорки. Требуются они для удерживания плит утеплителя. Располагают распорки с шагом на 2-3см меньшим, чем высота теплоизоляционной плиты. Так нужно, чтобы теплоизоляция жестко зафиксировалась в созданных для нее отсеках, «расправившись» после легкого сжимания в процессе установки;
  • в получившееся подобие сот помещается теплоизоляционный материал, толщина которого должна быть на 3-5см меньше толщины стропильных ног. Это необходимое условие для правильной вентиляции кровельного пирога;
  • снова сооружается контробрешетка. Прибивается к стропильным ногам вдоль их направления, чтобы сформировались вентиляционные каналы – кровельные продухи;
  • к наружной контробрешетке крепится сплошная обрешетка, поверх которой настилается дополнительный гидроизоляционный ковер;
  • укладывается мягкая черепица.

Процесс устройства кровельного пирога для мягкой кровли

Для устройства теплой крыши с мягкой черепицей в северных регионах порой бывает маловато толщины минераловатного утеплителя в 15 см — общепризнанного стандарта для средней полосы. Тогда с наружной стороны монтируется сначала поперечный стропилам ярус контрбруса для укладки второго слоя утеплителя, затем брусок вдоль стропильных ног под установку сплошной контробрешетки.

Кровельный пирог с вентиляцией под укладку мягкой кровли

Если уложить битумную черепицу планируют поверх низких скатов, сооруженных из ж/б плит или устроенных посредством разуклонки с заливкой сверху цементно-песчаной стяжки, пароизоляция укладывается на бетонную либо цементно-песчаную поверхность. Поверх пароизоляции на ребро устанавливается доска с шагом до 90см, а потом необходимое количество ярусов контробрешетки.

Кровельному пирогу с деревянными элементами нельзя вплотную примыкать к дымоходным трубам. Положенный по нормам отступ от стенок трубы можно найти в СНиП 41-01-2003. Пустое пространство заполняется невозгораемым минераловатным материалом, а снаружи вокруг труб устанавливается фартук из оцинкованного или ламинированного металла.

Схемы обустройства кровельных проходок мягкой кровли

Этапы и принципы устройства кровельного пирога под мягкую черепицу представит видео:

Кровельный пирог под рулонные материалы

Для обустройства крыш с незначительным углом наклона скатов, с разбросом этак от 1º до 12º, применяются битумно-полимерные материалы или кровельные мембраны. Просто в укладке штучных гонтов на них нет особого смысла. Да и узорная эстетика гибкой черепицы на плоских и почти плоских крышах будет радовать только пернатых.

Особых отличий в наборе слоев под штучный и рулонный материал не наблюдается. Последовательность аналогична: пароизоляция → утеплитель → гидробарьер – он же декоративное покрытие и ветрозащита. Однако в монтаже кровельного пирога есть собственная специфика. Не используется сплошная обрешетка и контрбрус. Слои настилаются без вспомогательных деревянных элементов на бетонные перекрытия, цементно-песчаные стяжки, профлист, сборные выравнивающие конструкции. Поэтому внимание мы акцентируем не на последовательности монтажных действий, а на особенностях в укладке.

Кровельный пирог мягкой рулонной кровли в разрезе

Принципы устройства пароизоляции

Пароизоляционным слоем под укладку рулонных материалов служат такие материалы, как:

  • битумная и битумно-полимерная пароизоляция, наплавляемая на бетонное или цементно-песчаное основание, в том числе на цементно-песчаное утепление с вермикулитом, керамзитом, перлитом в виде заполнителя в случае уклона скатов свыше 6º. Если уклон меньше, битумная пароизоляция может укладываться без приклеивания или наплавления на основу.;
  • полиэтиленовая армированная или неармированная пароизоляция, настилаемая свободно вдоль гофр профилированного листа либо приклеиваемая к нему в случае наклона скатов свыше 6º.

В сооружении мягкой кровли по сборным стяжкам из фанеры или ОСП плит может быть использован любой тип пароизоляционного материала, но рекомендованным вариантом является битумно-полимерная пароизоляция с основой из полиэфирного полотна. Впрочем, на бетонную поверхность тоже не запрещено класть полиэтилен, но перед этим следует устроить разделительную прослойку из пергамина.

Как выбрать пароизоляцию для мягкой кровли на плоской крыше

Пароизоляционный слой укладывается в виде своеобразного поддона с заходом на вертикальные плоскости примыкающих стен и парапетов. Высота бортиков поддона рассчитывается так: толщина теплоизоляционного слоя плюс 3-5см. Аналогичные бортики устраиваются вокруг пересечения крыши дымоходными трубами и прочими коммуникациями.

Оба пароизоляционных варианта обязаны соединяться в сплошное полотно. Полосы битумного и битумно-полимерного материала укладываются с нахлестом в 8-10 см по бокам и 15 см в торцевых соединениях и свариваются газовой горелкой. Соединение полиэтиленовых полос производится с помощью скотча.

Правила укладки теплоизоляции

Утеплять мягкую кровлю с рулонным покрытием можно буквально любым материалом, но приоритетными считаются минераловатные плиты и вспененный полистирол. На бетонные основания и цементно-песчаные стяжки система утепления укладывается в один ярус, на профнастил в два так, чтобы стыки элементов верхнего ряда не располагались над стыками нижнего пласта.

Жесткость минеральной ваты для однослойного утепления 40 кПа при сжимаемости 10%. Для сооружения двухъярусной теплоизоляции необязательно использовать плиты с равнозначной жесткостью. Нижний ряд можно сложить материалом с показателями прочности 30 кПа, верхний 60 кПа.

Теплоизоляция кровельного пирога под мягкую кровлю

Если в качестве гидроизоляционного и декоративного кровельного покрытия используется полимерная мембрана, между ней и полистирольной теплоизоляцией должен быть уложен разделительный слой из стеклохолста или геотекстиля. Иначе мембрана раньше гарантированного производителем срока утратит потребительские качества из-за постепенной миграции пластификаторов в соседний материал. Разделительный слой также требуется при устройстве инверсионной балластной кровли, если полимерное покрытие стелется на битумный пароизоляционный слой.

Укладка минераловатных плит на профнастил без предварительного сооружения сборной стяжки из фанеры или листов ОСП может производиться, если толщина теплоизоляции в два раза больше, чем расстояние между соседними гофрами. Если реальность не соответствует данному условию, перед укладкой утеплителя сооружается сборная стяжка.

Минеральная вата - теплоизоляция мягкой кровли

Устройство теплоизоляции под рулонное покрытие требует соблюдения следующих правил:

  • теплоизоляционный материал крепится отдельно от настилаемого сверху покрытия;
  • при механическом способе крепления каждая плита теплоизоляции и отдельная ее часть фиксируется в двух точках. Крепление утеплителя к профлисту производится стальными саморезами с пластиковой втулкой в форме грибка. Пластиковые втулки не используются, если уклон скатов больше 10º. К бетонной основе в любом случае крепят саморезами с дюбелями и металлическими пластинами;
  • приклейка плит утеплителя производится на битумно-полимерную мастику. Приклеивание возможно, если площадь «посаженной» на клеящий состав поверхности составит по минимуму 30% от площади утепляющей плиты;
  • плиты утеплителя укладываются с обязательной разбежкой швов, чтобы слабые участки распределились равномерно. Элементы второго яруса, если он имеет место быть, смещаются относительно первого минимум на 20см как по боковым, так и по торцевым линиям;
  • швы в утепляющем ковре шириной больше 5мм должны заполняться теплоизоляционным материалом.

Использование жестких утеплителей оправдано экономически и технологически. Оно позволяет не устраивать сверху утеплителя стяжку, что в обязательном порядке требует засыпная теплоизоляция.

Как сделать уклон мягкой кровли

При необходимости соорудить кровельный уклон для полноценного освобождения поверхности от атмосферной воды и грязи, теплоизоляцию дополняют уклонообразующими приспособлениями. Чаще всего их делают из клиновидных плит минеральной ваты или из аналогичных пенополистирольных деталей, реже из засыпных утеплителей с последующей заливкой цементной стяжки. Разуклонку по бетонному основанию можно сделать и посредством цементно-песчаной заливки, недопустимой для формирования уклона на основе из профилированного листа.

Дополнительные слои кровельного материала

Дополнительный барьер от атмосферной воды укладывается в зонах повышенной нагрузки. Настилается полосами вдоль конька, свесов и примыканий с сооруженными заранее галтелями, в ендовах, вокруг проходок и точек внутреннего водостока. Устраивают его либо из полос кровельного битумно-полимерного покрытия, либо из специального самоклеющегося гидробарьера.

Дополнительные слои мягкого покрытия в кровельном пироге

Сооружение кровельного пирога завершает укладка рулонного покрытия и фиксация его путем наплавления, приклеивания или крепления саморезами с втулками или пластинами.

В представленных схемах сооружения кровельного пирога нет точных рекомендаций. Мы привели общие правила, учет которых обеспечит безупречную работу и долгую службу крыши в средней полосе. В случае строительства в северных широтах предложенные варианты требуют доработки.
