Монтаж мягкой кровли из ПВХ мембраны: пошаговые инструкции + технологическая специфика

Монтаж мягкой кровли из ПВХ мембраны: пошаговые инструкции + технологическая специфика

В списке материалов для мягкой кровли солидное место занимают полимерные мембраны. Чаще всего их применяют для обустройства масштабных плоских крыш над промышленными, торговыми и спортивными центрами. Однако и в частном секторе завоевана пусть небольшая, но уверенно расширяющаяся ниша. Активно востребовано покрытие из поливинилхлорида, привлекающее безупречной изоляцией, простотой укладки и обилием колоритных вариантов. Знание правил, согласно которым производится монтаж мягкой кровли из ПВХ мембраны, обеспечит идеальный результат в самостоятельной работе или поможет проконтролировать действия наемных кровельщиков.

Содержание

Мембраны в устройстве мягкой кровли

Рулонное кровельное покрытие, созданное из пластифицированного поливинилхлорида, позволяет в сжатые сроки обустраивать крупногабаритные плоские и мало-скатные крыши. Благодаря чему в области индустриального строительства у него практически нет соперников. Владельцев частных строений впечатляют не столько темпы работ, сколько превосходная гидроизоляция и непреклонное отражение атак атмосферного негатива. Убеждает «равнодушие» к ультрафиолету, обеспеченное введением модифицирующих добавок в формулу материала. Аргументирует износостойкость, потому что полимерные кровли служат в разы дольше, чем морально устаревший предшественник – рубероид.

Где требуется монтаж мягкой кровли из ПВХ мембраны в частном строительстве

К губительным климатическим факторам ПВХ-покрытие практически невосприимчиво, но крайне чувствительно к несоблюдению норм укладки. Нарушения технологических правил, учитывающих специфику материала, существенно сокращают «жизненный цикл» покрытия. В результате нередко приходится восстанавливать не только крышу, но и здание в целом.

Структурные особенности полимерного покрытия

Кровельный материал нового поколения структурно все же напоминает рубероидного предка. По аналогии у него есть основа, но место ненадежного кровельного картона заняла не гниющая стеклосетка или полиэфирное полотно. Основа обеспечивает стабильность размеров, препятствует растяжению, появлению складок и провисаний.

Структура полимерной мембраны для устройства мягкой кровли

С целью использования свойственной полимерам эластичности выпускаются безосновные полимерные мембраны. Требуются они для покрытия суперсложных крыш и для изготовления деталей путем деформации непосредственно на объекте: вогнутых и выпуклых накладок для углов, манжет и раструбов на элементах гидроизоляции кровельных проходок, заплаток. По тем же причинам стабилизирующей основы изначально нет у заводских фасонных элементов, применяемых для герметизации функциональных составляющих кровельной конструкции.

Двустороннюю битумную оболочку заменили слои пластифицированного полимера, не выдерживающего стандартной для рубероида температуры плавления. О прежних способах укладки рулонов с помощью горелки пришлось забыть и разработать новые методы крепления материала, согласно которым сооружаются:

  • механически зафиксированные мембранные системы;
  • балластные кровли обычного и инверсионного типа;
  • клеевые кровельные системы, в устройстве которых клеевой способ нередко сочетается с механической фиксацией элементов.

Перечисленные системы обозначают метод крепления мембраны к основанию. Между собой полосы рулонного материала свариваются в единое полотно с помощью ручного прибора, автоматического или полуавтоматического оборудования, размягчающего тыльную сторону мембраны горячим воздухом. Выполненная по правилам сварка превращает мембранную кровлю в монолитный гидроизоляционный ковер, исключающий проникновение атмосферной влаги в кровельный пирог.

способы крепления ПВХ мембраны при монтаже мягкой кровли

От испарений, атакующих кровлю со стороны внутренних помещений здания, мягкие кровли должна защищать пароизоляция. Правда, в случае перебора давления влаги внутри кровельного пирога ПВХ мембрана может самостоятельно избавляться от разрушающего негатива. Способность пропускать пар наружу, становясь непреодолимой преградой на обратном его пути, признают значимым преимуществом покрытий из поливинилхлорида.

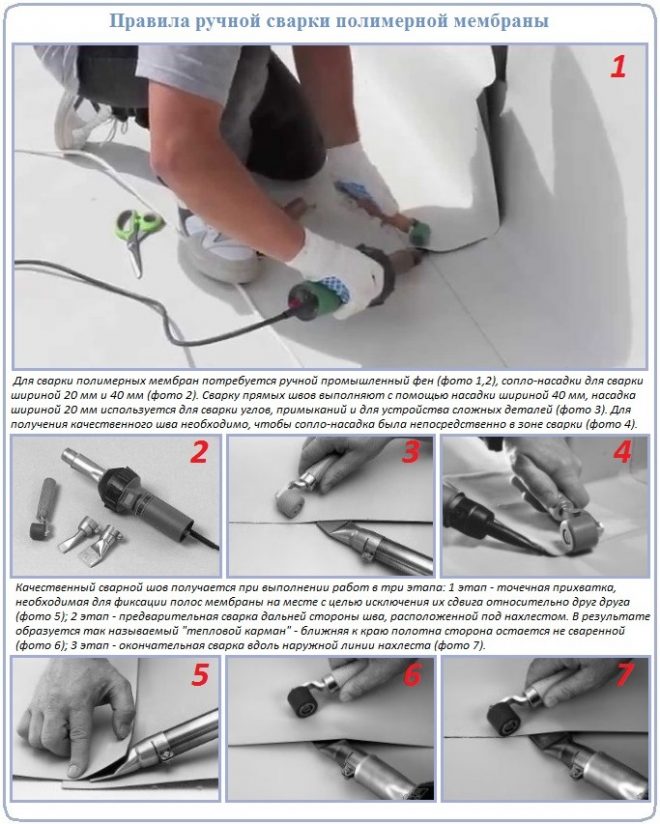

Инструкция по сварке мембраны для монтажа мягкой кровли

Химические «капризы» ПВХ мембран

Для того чтобы грамотно реализовать монтаж мягкой кровли своими руками или усилиями бригады рабочих, следует выяснить, на какую поверхность можно укладывать полимерную мембрану. Дело в том, что ПВХ мембранам запрещено напрямую контактировать:

  • с плитами утеплителя из вспененного полиуретана и полистирола, потому что модифицирующие материал пластификаторы могут свободно мигрировать в пористую теплоизоляцию, нанося урон эксплуатационным качествам;
  • с битумной пароизоляцией, мастиками, гидроизоляционными материалами, имеющими в составе нефтепродукты и масла, т.к. они постепенно вымывают упрочняющие добавки;
  • с обработанным пропитками деревянным настилом, медленно, но верно разрушающим покрытие.

Все перечисленные ситуации имеют общие последствия. Утративший пластификаторы поливинилхлорид растрескивается, затем крошится, в итоге покрытие теряет герметичность. Во имя долгосрочности между мембраной и указанными материалами располагают разделительные прослойки, устраняющие прямой контакт, но не влияющие на технические характеристики кровельного пирога.

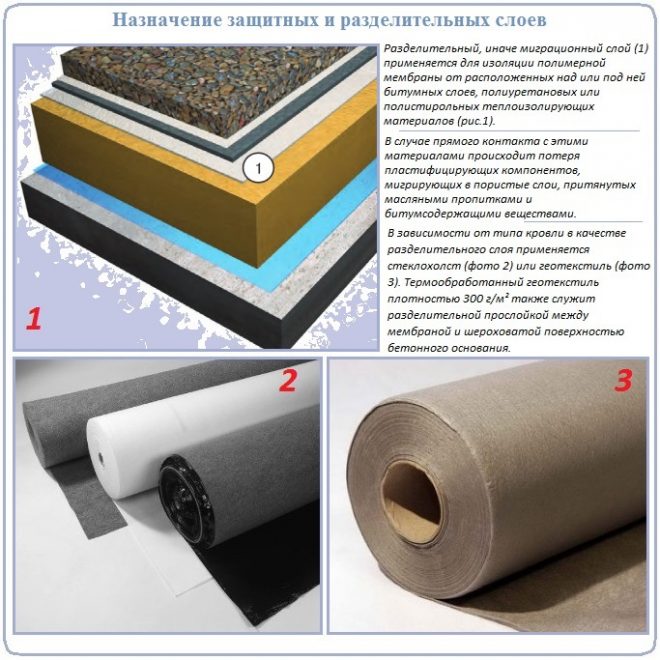

Зачем нужны разделительные слои в устройстве мягкой кровлиВ качестве разделителей применяют:

  • геотекстиль плотностью от 140 г/м² и больше;
  • стеклополотно плотностью от 120 г/м² и больше.

Разделительный материал укладывается полосами с нахлестами около 5 см. Сформированные нахлесты свариваются горячим воздухом за один прием. Отметим, что геотекстиль, не прошедший термическую обработку, будет наматываться на саморезы в процессе ввинчивания. На стеклохолст разрушающее действует цементное молочко, значит, их не следует укладывать рядом. О химической совместимости нельзя забывать, подбирая материал для запланированного обустройства крыши.

Мембранау ПВХ нередко используют в сфере ремонта для восстановления старой битумной кровли. Понятно, что между ней и новым покрытием тоже требуется разделительная прослойка. В таких случаях настилают термообработанный геотекстиль, потому что он не накручивается на скрепляющие пирог саморезы. Плотность разделяющего материала 300 г/м². Второе важное условие ремонта битумной крыши: восстанавливаемому покрытию должно быть больше года.

Ремонт мягкой кровли с помощью полимерной мембраны

Пригодные для укладки основания

Перечень оснований, подходящих для укладки мембран ПВХ, довольно обширен. В их числе:

  • цементно-песчаные стяжки, толщиной от 50 мм и больше, залитые поверх утеплителей и конструктивных разуклонок;
  • сборные стяжки из асбестоцементного или цементно-стружечного листового материала толщиной не меньше 10 мм. Стелют его двумя пластами с разбежкой швов;
  • монолитное железобетонное перекрытие;
  • ж/б плиты, стыковые швы между которыми заполнены цементно-песчаным раствором;
  • сплошная обрешетка, собранная из листов влагостойкой фанеры толщиной от 18 мм и больше, или обработанных антисептиком досок толщиной от 25 мм и больше;
  • утепляющие стяжки из легких бетонов, залитые поверх перекрытий;
  • цементно-песчаные теплоизоляционные стяжки с заполнителем из керамзита, вермикулита, перлита;
  • жесткие плиты утеплителя, в технических характеристиках которых значится предел прочности в 60 кПа при максимальной деформации только 10%.

Минимальная маркировка бетона и цементно-песчаных растворов, применяемых в формировании основы под укладку ПВХ мембраны, М150. Можно больше, но без фанатизма, не оправдывающего необязательные расходы.

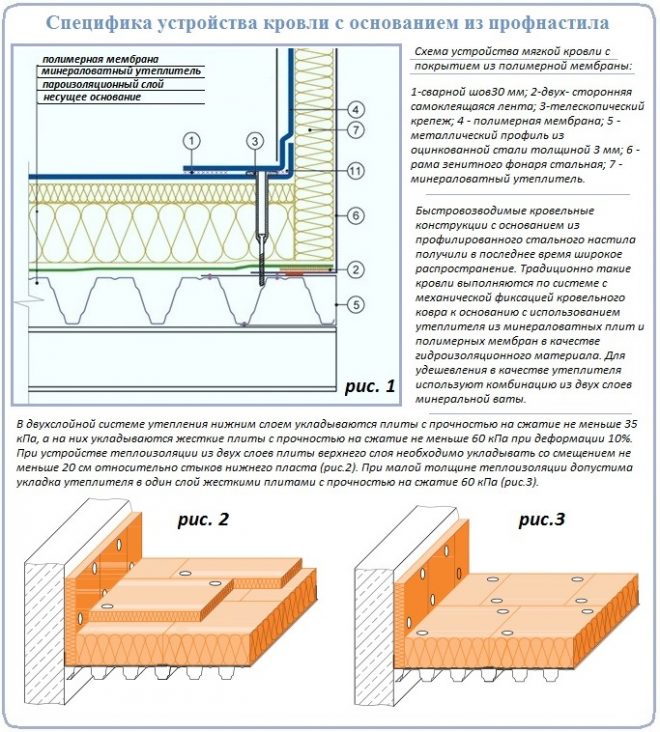

Монтаж мягкой кровли на основание из профилированного листаСогласно правилам, обозначенным в инструкции по монтажу мягкой полимерной кровли, предназначенная для укладки поверхность не должна иметь остроугольных выступов и ощутимых углублений. Допустимы плавные отклонения от гладких и ровных идеалов. Под двухметровой рейкой, приложенной к основанию вдоль скатов, вполне может быть обнаружен зазор в 5мм, не имеющий резко выраженного рельефа. Неровность высотой/глубиной 10мм, определенная той же рейкой, приложенной поперек скатов, тоже не должна стать причиной дополнительного выравнивания.

Укладывают ПВХ покрытия исключительно в один слой. Не желательно, чтобы под тонкими кровельными материалами оказалась бугристая шероховатая поверхность. Если шероховатость устранить невозможно, перед укладкой на бетонные стяжки с недопустимым рельефом настилается разделительный слой геотекстиля с параметрами плотности 300 г/м².

Правила устройства пароизоляции

Кровельный пирог – многослойная конструкция, внутренним составляющим которой нельзя насыщаться водой. Увлажнение – верный путь к разрушающему итогу, проходящий через гниение утеплителя и смежных слоев. Несмотря на способность мембран ПВХ пропускать избыток пара, нежелательно, чтобы его потоки запросто курсировали через пирог. Лучше поставить с обеих сторон защиту. Наружный фронт оберегает сама мембрана, удачно совмещающая функции гидроизоляции и отделочного покрытия. Оборону на внутреннем фронте ведет пароизоляционный барьер.

Зачем нужна пароизоляция при монтаже мягкой кровли

Защиту кровельного пирога от пара при устройстве мембранной кровли можно доверить:

  • Полимерной пароизоляции. Самыми подходящими для обустройства основания из профлиста считаются материалы на полиэтиленовой основе из-за дешевизны и простоты укладки. Их настилают полосами с нахлестом вдоль профильных волн. Крепят просто скотчем на бутилкаучуковой основе;
  • Битумная пароизоляция. Предпочтительный вариант для укладки на цементно-песчаные и бетонные основы, т.к. между ними и полиэтиленом потребовалась бы дополнительная разделительная прослойка из геотектиля. Укладывается с торцевыми и боковыми нахлестами, вдоль которых сваривается при помощи газовой горелки.

При углах наклона скатов до 5º пароизоляционный ковер не требует крепления. Достаточно веса уложенной сверху теплоизоляции. На кровлях с крутизной побольше обозначенного предела пароизоляцию крепят к основе. Настилают материал с заходом на вертикальные поверхности так, чтобы размещенный сверху утеплитель оказался в поддоне с бортами выше ее толщины на 5 см.

Какая пароизоляция нужна для устройства мягкой крышиПринцип сооружения теплоизоляции

Тонкое ПВХ покрытие не сможет удержать тепло в здании самостоятельно. Потому монтаж крыши из мягкой полимерной кровли не обходится без использования теплоизоляции.

Применимы все существующие виды теплоизоляционных материалов, но в их списке есть наиболее предпочтительные:

  • Плиты минеральной ваты. Укладываются на сборные и монолитные стяжки, на металлопрофиль, расположенный широкой полкой вверх, на ж/б монолитные и сборные перекрытия. Рекомендуется материал с прочностью на сжатие минимум 40 кПа с характеристиками деформации 10%;
  • Пенополистирол. Укладывается с обязательной прослойкой из геотектиля или стехлополотна, если поверх будет крепиться мембрана. Однако чаще всего служит нижним пластом двухуровневой системы утепления или заливается цементно-песчаной стяжкой.

Кровли с механическим типом крепления рациональней сооружать с укладкой мембраны сразу на утеплитель. Естественно, в приоритете минераловатная теплоизоляция. Рекомендуется настилать плиты утеплителя в два яруса со смещением швов, как в рядах, так и в слоях. Соорудить нижний слой можно из утеплителя с прочностью 35 кПа, а поверх настелить плиты с показателями 60 кПа. Если слой теплоизоляции не превышает 8см, допустимо устройство в один слой.

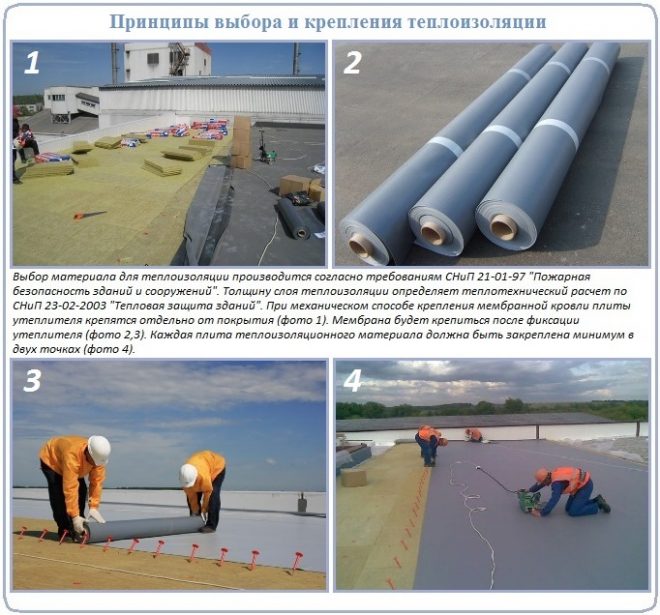

Как уложить пароизоляцию для мягкой крыши из ПВХ мембаныДля фиксации каждой из плит утеплителя требуется минимум два телескопических крепежных элемента. Плиты теплоизоляции монтируются вплотную с вертикальными поверхностями парапетов и стен, если не предполагается их отдельное обустройство. Если оно запланировано, от вертикальных поверхностей следует отступить на ширину одного плиты теплоизоляции.

Кровельные проходки и примыкания

Недопустим прямой контакт полимерной кровли с тепловыми источниками, генерирующими температуру более 80º С. Вокруг них должны устанавливаться фартуки и фланцы из ламинированной ПВХ жести. Примыкания к коммуникационным трубам выполняют с помощью заводских фасонных деталей или самостоятельно изготавливают их из неармированного материала.

Примыкания к парапету и стенам выполняется с устройством «кармана» с использованием специального металлического рельса.

Как устроить примыкания мягкой мембранной кровли

Как правильно сделать кровельную проходку своими рукамиСпособы укладки полимерной мембраны

Перед укладкой полимерной мембраны следует обстоятельно подготовить основание. Швы должны быть замоноличены, свесы оснащены жестяными капельниками, ендовы дополнительными изоляционными коврами. В отверстия кровельных проходок нужно установить гильзы, закрепит анкера на крыше, если они необходимы. Монтаж полимерного покрытия можно начинать с любой точки, но рекомендовано с наиболее низких участков кровли.

Полимерные мембраны крепятся к основанию механическим, балластным и клеевым способами. Между собой полосы свариваются, независимо от типа крепления к основе. Рекомендованная ширина шва 3см, допустимая 2см.

Вариант #1 — механический метод крепления

Механическое крепление – самый распространенный вариант, чаще всего применяемый для укладки мембраны на основу из профлиста или бетона, на которые заранее уложена теплоизоляция. Фиксируют точечно телескопическим крепежом или линейно крепежными рейками. Закрывают места точечных креплений нахлестом следующей полосы или овальными заплатами, диаметр которых больше пластиковой шляпки на 10см. Линейную фиксацию закрывают нахлестами или приваренными к покрытию полосами полимерной мембраны.

Точечный крепеж для монтажа мягкой крыши своими руками

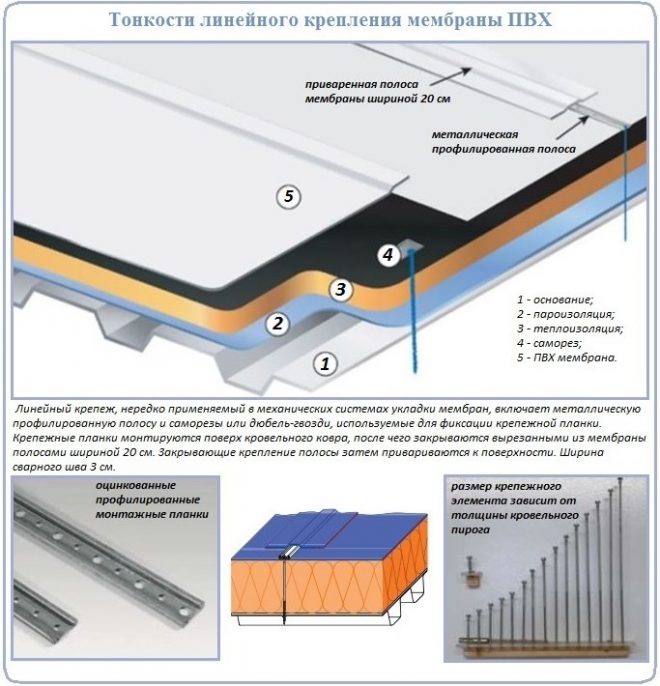

Линейный тип крепежа для монтажа ПВХ мембраны на кровлю Технология механического крепления по шагам:

  • первую полосу раскатанного по поверхности материала фиксируем тремя саморезами с телескопическим грибком сначала с одного торца, затем, натянув полотно хорошенько со второго;
  • шаркая по поверхности подошвами, натягиваем материал в поперечном направлении и крепим телескопическими крепежными элементами через 20см. Первым делом фиксируем одну длинную сторону, потом вторую. Крепеж устанавливаем четко по одной линии;
  • раскатываем вторую полосу так, чтобы ее длинный край лег с нахлестом в 10-12см и полностью перекрыл ряд установленного крепежа. Нужно учесть, что сварочный шов не должен касаться пластиковых телескопических шляпок. В обратном случае придется увеличить нахлест. Если все хорошо, устанавливаем телескопические крепления в том же порядке;
  • свариваем швы, пользуясь ручным или полуавтоматическим аппаратом. На производстве ручным прибором работают только на парапетах и в труднодоступных местах. Если объем работ небольшой, то в автоматическом оборудовании нет острой необходимости, ручного достаточно;
  • надежность шва контролируем шлицевой отверткой. Визуально огрехи сварки можно определить по отсутствию темной глянцевой полосы вдоль линии соединения. Брак исправляем вторичной сваркой;
  • продолжаем до завершения работы в том же порядке.

Полосы мембраны надо укладывать в разбежку, чтобы торцевые швы не располагались рядом. Вокруг труб крепление производится минимум в 4х точках.

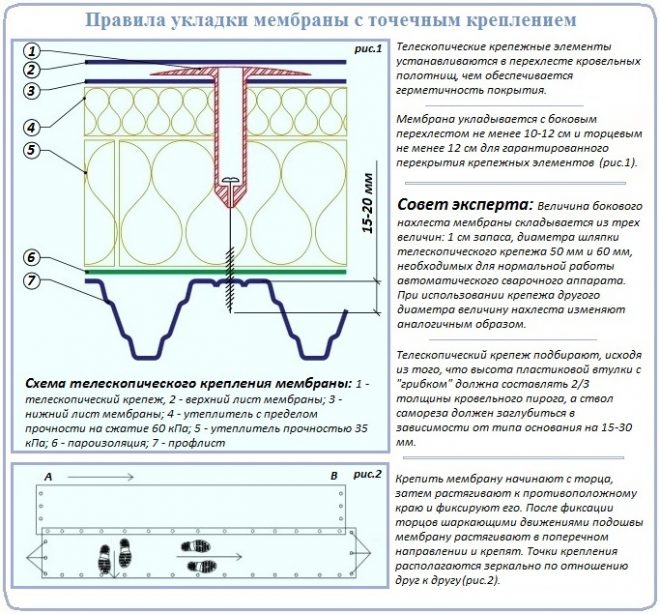

Как произвести монтаж мягкой кровли из мембраны своими руками

Вариант #2 — принцип балластного монтажа

Метод применим в основном для низко-скатных крыш с уклоном до 3-4º. Вся ответственность по удержанию материала на крыше поручена балласту, которым может быть засыпка из гравия/гальки/щебня, тротуарная плитка, бетонная стяжка или почвенно-растительный слой.

По схеме расположения мембраны балластные кровли подразделяются на:

  • традиционные, в которых слой утеплителя перекрывает мембрана;
  • инверсионные, в которых теплоизоляция укладывается над мембраной.

Второй представитель характеризуется более длительным сроком службы, но заставляет потрудиться в процессе поиска и устранения протечек.

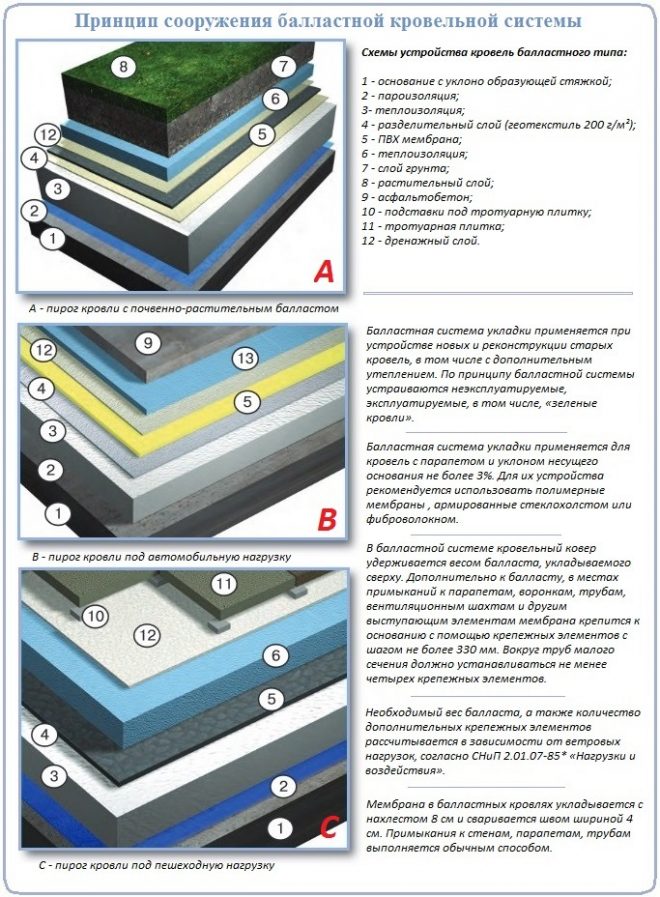

Принцип строительства балластной кровли с полимерной мембранойБалластные кровли делятся на эксплуатируемые и неэксплуатируемые разновидности. Первые оснащаются тротуарной плиткой или бетонным покрытием, вторые – пешеходными дорожками для обслуживания крыши. К балластным системам относятся кровли с озеленением.

Процесс устройства инверсионного типа:

  • первым укладываем слой геотекстиля, если основание битумное или деревянное с масляной пропиткой;
  • расстилаем полимерную мембрану с нахлестом в 80 мм. полосы располагаем с разбежкой швов. Свариваем обычным способом, толщина сварного шва 3см;
  • вдоль парапета, вокруг труб, водосточных воронок, фонарей устанавливаем точки механического крепления;
  • расстилаем геотекстиль и пригружаем его выбранным видом балласта.

Наименьший вес балласта, приходящийся на 1м² равен 50кг и более. Перед планированием устройства балластной крыши нужно учесть, сможет ли данную массу выдержать обустраиваемая конструкция.

Монтаж и обустройство мягкой зеленой крыши своими рукамиВариант #3 — клеевая технология крепления

Клеевой метод применяют, если уклон скатов более 25º или ненадежное старое основание не выдержит механических способов. В клеевых системах используется мембрана, оснащенная флисовой подложкой. Флиса нет только вдоль длинного края с тыльной стороны, предназначенной для сваривания.

Приклеивают на битумную мастику или монтажный клей следующим образом:

  • полосу сворачивают рулоном к середине;
  • на основание наносят горячий битум или клеевой состав и быстро раскатывают рулон от середины к краям;
  • следующую полосу стелют с нахлестом 8см и действуют по аналогии.

На старую битумную кровлю наносится только горячий битум, бетонную и цементно-песчаную основу предварительно обрабатывают праймером. Полотнища приклеенной мембраны свариваются между собой стандартным способом.

Клеевая кровельная система из ПВХ мембраны

Закрепить полученную информацию поможет видео инструкция с наглядной демонстрацией технологии монтажа мягкой кровли:

Процесс сооружения мягкой кровли не слишком прост, но и не так сложен, как первоначально может показаться. Ведь одна из целей разработчиков материала заключалась в облегчении работ по устройству крыши. Благодаря их усердным стараниям укладку мембраны с успехом можно выполнить самостоятельно.
