Утепление кровли на мансардном этаже: отчет самостройщика

Утепление кровли на мансардном этаже: отчет самостройщика

В небольшом отчете хотел бы рассказать о способе утепления мансарды в доме из газобетонных блоков. Изначально дом планировался одноэтажный, с двускатной крышей и небольшим чердаком. Но потом ко мне пришло понимание, что этот чердак не особенно мне и нужен. Зачем? Лучше уж сделать немного выше стены над потолком первого этажа, утеплить скаты и, в конце концов, построить теплую мансарду. По сути, тот же чердак, но пригодный для проживания. Денежные средства и усилия, которые нужно было затратить на задуманное предприятие, показались мне мизерными, по сравнению с перспективой получения дополнительного жилого пространства. И я принялся за работу. Попробую объяснить, как это было, учитывая все тонкости и нюансы этого, в принципе, несложного дела.

Содержание

Конструкция мансарды

Внутреннее помещение мансардного этажа в плане может иметь разные формы – треугольник, трапеция, сложная ломаная линия. Я выбрал самый оптимальный вариант – трапеция или треугольник с обрезанным верхом. То есть помещение в мансарде будет иметь наклонные стены, но ровный потолок. Чтобы этот потолок получить, пришлось поперек стропил сверху пустить балки перекрытия. Сверху сформируется небольшой холодный чердачок (холодный треугольник), снизу – мансарда. Контур утепления будет кинут вдоль скошенных стен мансарды (по скатам) и перекрытию из балок. Оставшийся холодный треугольник сможет вентилироваться через слуховые окна фронтонов.

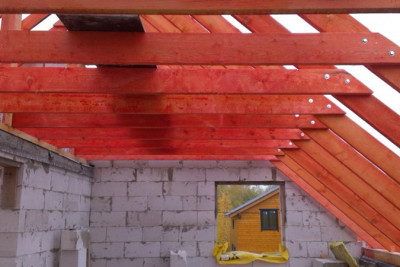

Поперечные балки на стропилах кровли
Поперечные балки, образующие потолок мансарды

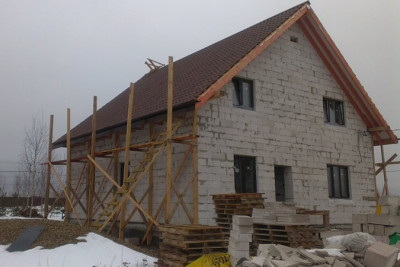

Кровля до работ по утеплению
Общий вид дома, кровля которого покрыта металлочерепицей, но еще не утеплена изнутри

Пирог утепления

В интернете есть масса схем утепления мансарды, но не все из них правильные. После долгих раздумий, я выбрал самую простую и, по моему мнению, разумную последовательность пирога утепления, состоящую из трех основных слоев.

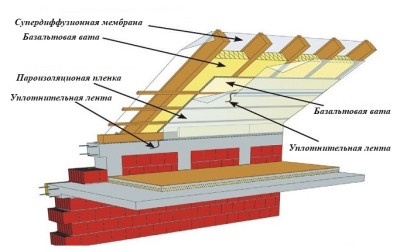

Схема утепления кровли мансарды
Схема, которая была использована для работ по утеплению

Первый слой – гидроизоляция — пленка или мембрана, идущая по обрешетке кровли. Ее, как правило, монтируют снаружи крыши, когда выполняют укладку кровельного покрытия. Гидроизоляция защищает кровельное пространство и утеплитель от влаги, поступающей извне, проще говоря, от осадков. Однако пар через нее проходит, то есть гидроизоляция, в строительном понимании этого слова, является «дышащей». Между слоем гидроизоляции и кровельным покрытием должен быть вентиляционный зазор. Он обеспечивается брусками внешней контробрешетки и обрешетки, на которую крепят кровельный материал (у меня это металлочерепица).

Существует еще один нюанс. Гидроизоляционные пленки, как уже было сказано, пропускают воздух и пары, но недостаточно интенсивно. Процесс может вообще затормозиться. Чтобы этого не произошло и все попавшие в кровельный пирог пары могли свободно выйти наружу, между пленкой и утеплителем оставляют еще один вентиляционный зазор. Это правило действует для всех гидроизоляционных пленок, кроме мембран СДМ. Пропускная способность у них намного выше, чем у обычных пленок. Поэтому вентзазора они не требуют, их укладывают непосредственно на утеплитель. Вообще обычные пленки рекомендуют укладывать только на холодных кровлях, при утеплении лучше пользоваться мембранами, чтобы не делать второй вентзазор и не терять драгоценное пространство.

Второй слой – утеплитель (в рулонах, матах, листах). Я считаю, что лучше брать базальтовые и стекловолокнистые утеплители, а не синтетические пенопласты. Ну это как кому нравится, пенопласт не запрещен. Хотя вот вам аргумент «против»: кровли, утепленные пенопластом, часто продуваются. Почему? Стропила деревянные, поэтому они со временем начинают подсыхать, соответственно увеличивается расстояние между ними. Если минеральные утеплители, изначально сжатые между стропилами, также расширяются, то пенопласт сохраняет свою форму. Образуются щели, через которые происходит ненужный в данном случае теплообмен.

Третий слой, укладываемый на утеплитель, — пароизоляционная пленка. Она блокирует доступ к утеплителю влажных паров, идущих с внутреннего помещения мансарды, и, одновременно, не дает влаге, попавшей в утеплитель (если такое произойдет), просочится через потолок. Пароизоляция укладывается вплотную к утеплителю, без вентзазоров.

Теперь, когда теоретическая часть окончена, приступим к практике. Расскажу, как описанный выше кровельный пирог утепления был выполнен в конкретной мансарде.

Практический монтажный опыт

До начала работ имелось следующее: готовая стропильная система с балками перекрытия по будущему потолку мансарды, кровельное покрытие из металлочерепицы (гидроизоляционная пленка, контробрешетка для вентзазора, обрешетка, металлочерепица).

Слой 1. Гидроизоляция

Гидроизоляционный слой уложен еще до непосредственного утепления, во время кровли крыши. Использованная гидроизоляция – СДМ (супердиффузионная мембрана) Tyvek Soft. Ее уложили с провисом поверх стропил, дотянули до самого конька, не прорезая. Мембрана хорошо пропускает воздух, поэтому делать вентиляционный шов в коньке не нужно. В этом отличие СДМ от обычных пленок, которые либо не доводят до конька, либо прорезают на них шов для коньковой вентиляции. Тогда вдоль конька остается зазор, в который может просачиваться снег и дождевые капли. Сплошной слой из мембраны лишен этих недостатков, он полностью перекроет конек и будет служить барьером для ветра и осадков.

Сверху мембраны оставлен вентзазор и уложена металлочерепица. Под СДМ зазор делать не обязательно (мало того, производитель утверждает, что без зазора она работает лучше), поэтому дальнейшая укладка утеплителя велась впритык к мембране.

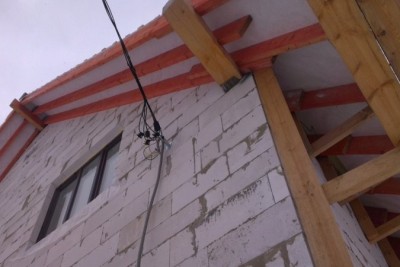

Гидроизоляционный слой утепления кровли
Мембрана Tyvek Soft уложена по стропилам снаружи дома

Слой 2. Утеплитель

Для утепления я купил базальтовые плиты Paroc extra. По уверениям продавца этот материал отлично держит тепло, а также практически не впитывает влагу. Попавшая вода просто стекает, не изменяя свойства утеплителя. Высыхают базальтовые плиты тоже без ущерба.

Так как я решил, что общий слой утеплителя должен быть 250 мм, пришлось купить плиты двух типов — толщиной 100 мм и 50 мм. По толщине: 2 плиты по 100 мм + 1 плита 50 мм.

Вначале между стропил (200х50 мм) я втиснул по толщине 2 плиты 100 мм. Материал упругий, поэтому хорошо сжимается и после держит распор. Сверху – закрепил маты шнуркой. Специально для этого дела купил скобозабеватель, с ним шнуровка делается быстро. На этой же стадии утеплил мауэрлат внутри и снаружи.

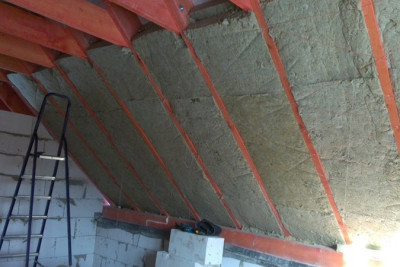

Первый слой утеплителя, уложенный между стропил
Утеплитель (маты, толщиной 100 мм, в 2 слоя ), уложенный между стропил

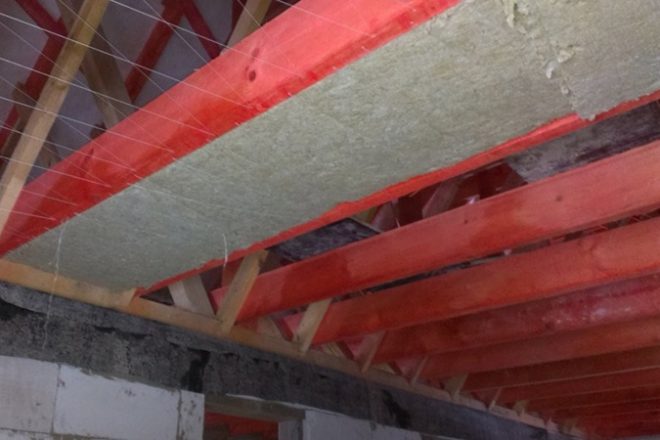

Утеплитель между потолочных поперечных балок
Между поперечных потолочных балок уложенный утеплитель удерживается за счет шнуровки

Далее – слой 50 мм. Так как первый слой уложен вровень со стропилами, места для установки матов 50 мм уже нет. Не беда, выход из этой ситуации нашелся быстро. Поперек стропил я набил бруски 50х50 мм и уже между ними уложил маты, толщиной 50 мм. Закрепил их шнуровкой. Итого получился пирог 250 мм со сдвигом швов, как и требовалось.

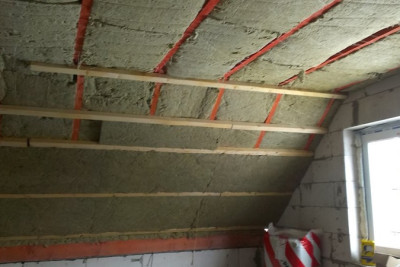

Слой базальтового утеплителя, толщиной 50 мм
Набитые бруски и уложенный между ними слой утеплителя, толщиной 50 мм

Кстати, важный момент: потолок я обшивал полностью, вход на холодный треугольник через мансарду решил не делать, чтобы не терять тепло. Доступ остался через слуховые окна, этого будет достаточно.

Слой 3. Пароизоляция

Задача пароизоляции состоит в защите от попадания в утеплитель теплого влажного воздуха изнутри отапливаемого помещения, а также от воды – с уличного пространства. Для этого использовалась пароизоляционная пленка Delta reflex с практически нулевым паропропусканием. Я посчитал, что фольгированная изоляция лучше сохранит тепло, чем обычная пленка. Хотя можно было и сэкономить, но в общем бюджете стройки это все равно будут копейки. А так – зашил все Delta reflex и уверен, что ничего лишнего не просочится.

Reflex выпускается со встроенным скотчем. Вроде и удобно, но крепить в одиночку оказалось занятием сложным. Скотч, при попытке расстелить изоляцию, приклеивается намертво и не в том месте, где нужно. При проклейке я соблюдал нахлест 20 см, потом сверху закреплял все стыки степлером. Вообще пленка оказалась прочная. Когда я неудачно расстелил разворот и попытался оторвать крайние углы пленки от скрепки, у меня это не получилось. Скрепку пришлось вынимать. Сделал вывод, что с выбором пленки не ошибся!

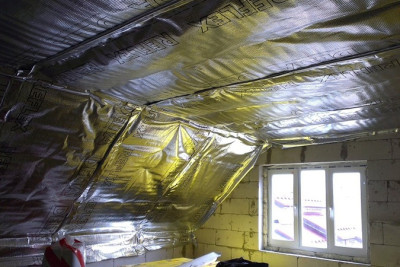

Пароизоляционная пленка поверх утеплителя
Пароизоляционная пленка Delta reflex, закрепленная поверх утеплителя

Пленка пароизоляции – последний слой в пироге утепления. После я набью на обрешетку дополнительные рейки контробрешетки для вентзазора и зашью стены и потолок вагонкой или гипсокартоном – еще не решил. Пока это еще не сделано, главное, что к зиме закончено утепление. Отделочные работы буду проводить позже, по мере появления и выделения денег из семейного бюджета.

Польза от утепления: что я получил в результате?

Благодаря утеплению мне удалось расширить жилое помещение дома и внести в план постройки две незапланированные комнаты. Думаю со временем установить на мансарде радиаторы и подключить их к общей системе отопления дома. В любом случае там будет тепло. Даже при отсутствии отопления теплый воздух с первого этажа будет подниматься вверх и что-нибудь достанется и мансарде. Думаю, что меньше 10-15°C там в любом случае не будет.

На этом считаю план утепления кровли выполненным. Все делалось практически «по учебникам», поэтому я уверен, что зимой в доме будет тепло.

Николай С.
