Дымоход из сэндвич-трубы: как собрать самостоятельно и не наделать ошибок
Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!
Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:
- отличная стабильная тяга;
- практически отсутствует конденсат;
- поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
- простота сборки и установки.
И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!
Содержание
Проектирование безопасного сэндвич-дымохода

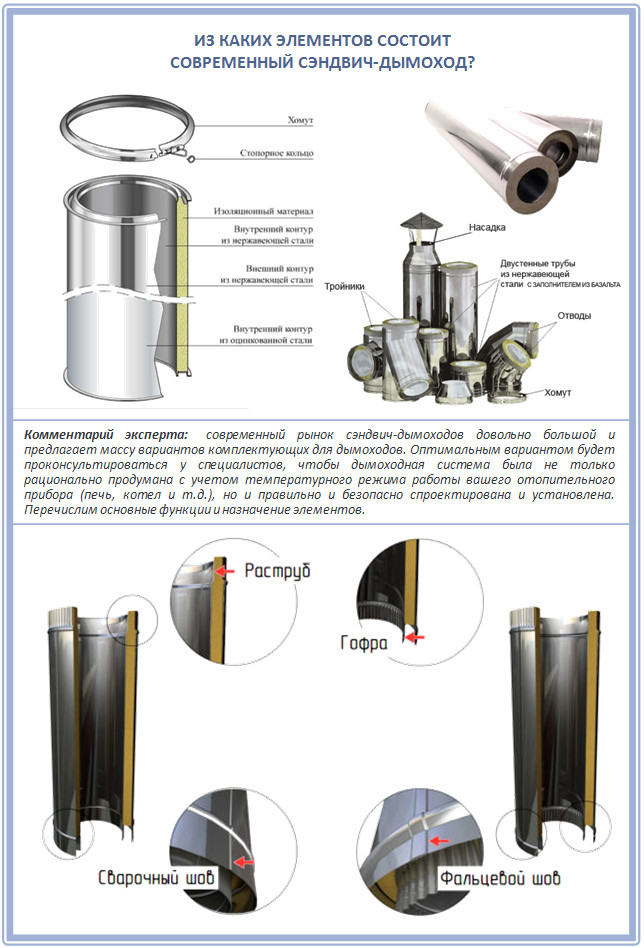

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:
Теперь давайте поговорим о законах физики. Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести передачу тепла на ограждающие конструкции.
Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.
Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.
Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.
Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:
Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:
Устройство такого дымохода относительно простое:
- Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
- А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.
Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.
Как приобрести качественные сэндвич-модули?
У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.
Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.
А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:
- Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
- По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
- Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
- К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
- Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
- Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.
Всего вам понадобятся для сборки все эти детали:
И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.
Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.
Задайте себе такие важные вопросы прямо сейчас:
- Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
- Какая температура будет отходящих газов?
Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ? - На какую температуру рассчитана изоляция сэндвича?
- Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?
И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.
Как изготовить дополнительные детали?
Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.
Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.
Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:
Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.
И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.
Что нужно использовать в качестве теплоизоляции?
В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

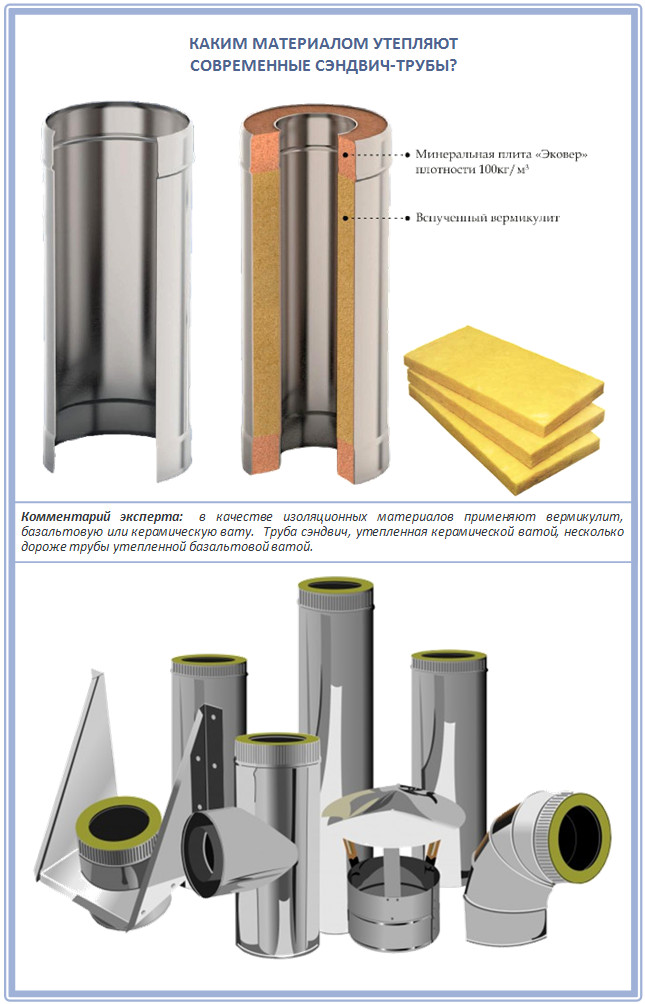

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:
- Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
- Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
- И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.
Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.
Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.
На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).
Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.
Как правильно состыковать элементы дымохода?
Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.
Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:
Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

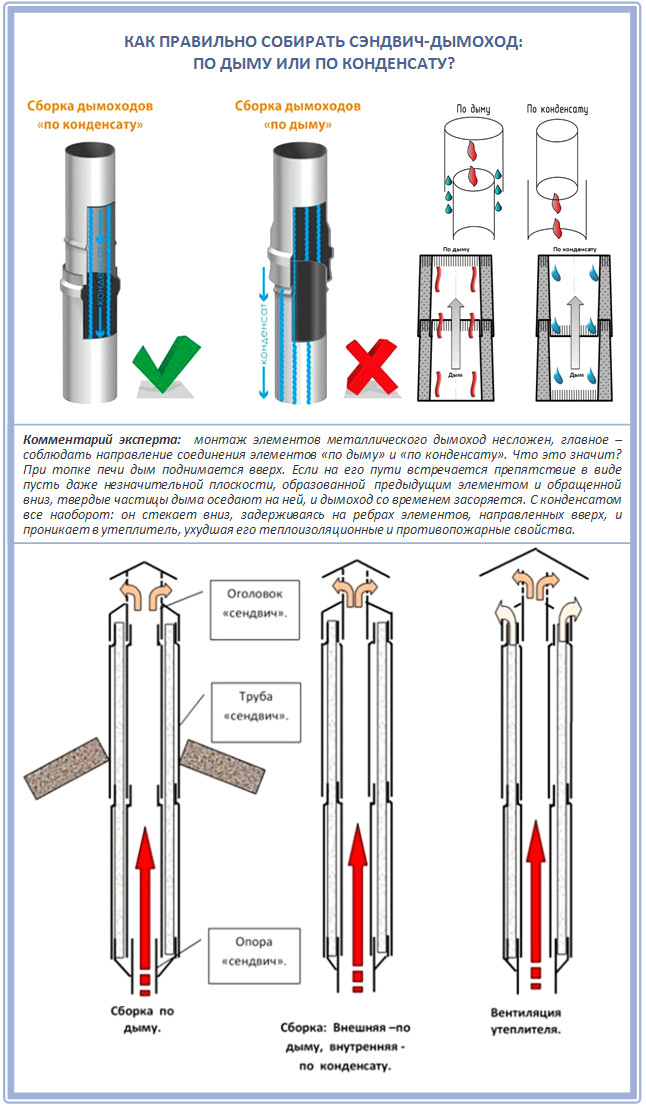

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:
По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.
Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.
И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!
Как собрать современный керамический сэндвич-дымоход?
Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:
Монтаж самодельного дымохода с сэндвич-элементами
Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.
Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.
Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:
Организация прохода сэндвич-трубы через потолок
А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.
В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.
К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.
Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.
Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:
Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:
- Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
- Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
- Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
- Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
- Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
- Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.
Вот таким изготавливавается металлический узел для сэндвич-трубы:
Проведение сэндвич-трубы через стены дома
Вот как правильно должен быть организован проход такого дымохода через стены:
Вырезать такое отверстие в стене вы сможете самостоятельно:
Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:
Вывод сэндвич-трубы через крышу
Для вывода такого дымохода вам понадобятся специальные кровельные элементы:
Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.
Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.
