Грозовое спокойствие: для чего нужен громоотвод на крыше, и как сделать молниезащиту здания

Молния — чудовищное по своей разрушительной мощи явление. Сила тока в заряде, разрывающем грозовое небо всего на доли секунды, достигает полумиллиона ампер, а напряжение исчисляется десятками и сотнями миллионов вольт. Все, во что бы ни попала молния, за исключением металла и других проводников, мгновенно нагревается и, если достигает критической температуры, загорается. Чтобы этого не произошло, необходимо отвести молнию от здания или другого объекта в землю, для чего нужен громоотвод, токоприемник и заземляющий контур.

Зачем нужен громоотвод на доме

Высотные дома, административные и коммерческие здания, цеха заводов, телевышки, памятники — все эти сооружения обязательно оснащают молниезащитой, чтобы избежать их повреждения. С частными домами ситуация совсем иная — коттеджи или дачи с установленными громоотводами встречаются редко. Причины у этого разные. Кто-то из владельцев уверен, что громоотвод, наоборот, притянет молнию; кто-то считает, что его защищает вышка сотовой связи, установленная в километре от коттеджа; кто-то просто экономит в уверенности, что вероятность удара молнии в дом слишком мала. Давайте разберемся, что из этого правда, и когда молниезащита на частном доме нужна, а когда без нее можно обойтись.

Содержание

Нужен ли громоотвод на крыше частного дома?

С точки зрения безопасности, громоотвод нужен всегда — даже если вероятность попадания молнии мизерная, молниезащита и заземление снизят ее еще больше. То есть хуже точно не будет. Вот только цена молниеотвода с монтажом начинается от 30 000 рублей, и далеко не каждый готов потратить эти деньги на снижение вероятности удара молнии на тысячные доли процента. Поэтому обычно отдельно говорят о ситуациях, в которых устройство молниезащиты обязательно, а отдельно — о случаях, когда установка громоотвода — всего лишь рекомендация.

Молниезащита кровли обязательно нужна:

  • когда дом находится в коттеджном поселке, деревне, городском частном секторе или стоит обособлено и вблизи нет высотных зданий;
  • при перекрытии кровли любыми видами металлических покрытий, включая профнастил и металлочерепицу;
  • когда дом построен на возвышенности или под ним есть грунтовые воды неглубокого залегания;
  • если в здании много работающей электроники или установлено мощное оборудование.

При выполнении любого из этих условий необходимость монтажа молниезащиты — не вопрос для обсуждений, поскольку риск довольно велик. И он тем выше, чем южнее построен дом: в южных регионах грозы бывают значительно чаще, чем в северных, следовательно, и вероятность попадания молнии в дом возрастает. На карте ниже хорошо видно, как количество дней с грозами при движении на юг увеличивается с несколькими очагами возле горных хребтов.

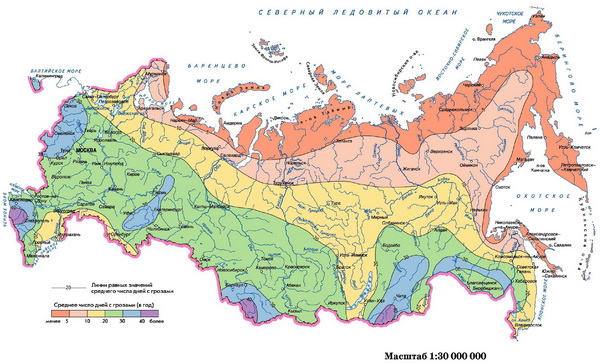

Карта продолжительности гроз в России

Конечно, заставить вас установить громоотвод на доме никто не может — это могут официально требовать только для общественных, многоквартирных, коммерческих и производственных зданий. Если речь идет о частном доме, молниезащиту оставляют на усмотрение владельца. Но не сделать громоотвод в частном доме в такой ситуации все равно, что не обработать огнезащитой деревянный брус для каркасного дома и сделать в нем закрытую проводку.

Совсем другое дело, когда ваш дом:

  1. Находится в непосредственной близости от господствующей высоты: вышки сотовой связи, водонапорной башни, высотных зданий. Но учитывайте, что непосредственная близость — это не километр и даже не 500 метров. Это когда самая дальняя точка дома расположена не более чем в 1,2×h от высотного объекта, где h — его высота. То есть при высоте базовой станции в 100 м, каждый уголок вашего дома должен попадать в конус с вершиной в самой высокой точке вышки и с основанием радиусом 120 м.
  2. Построен в лесу с высокими деревьями. Радиуса защиты от одного дерева, если это не секвойя, не хватит, чтобы перекрыть весь дом, но деревьев в лесу очень много. Иногда для лучшей защиты на вершину самого высокого дерева вблизи дома крепят громоотвод.
  3. Расположен в районе, где грозы бывают редко. Если в числах, то это районы со средней за год продолжительностью гроз до 20 часов. На карте выше это красная и розовая зона.

Во всех этих ситуациях риск попадания молнии очень незначителен, поэтому многие владельцы домов не делают молниезащиту, полагаясь на случай. С одной стороны, вероятность действительно низкая. С другой стороны, потери, если «что-то пойдет не так» будут очень велики: даже если дом не загорится, то вся электроника, включая блоки управления котлов отопления, в нем точно сгорит. Насколько такая экономия оправдана, каждый владелец дома решает для себя сам.

Молния, бьющая в небоскреб
Молния непредсказуема, пусть и редко, но она может ударить в здание, защищенное господствующей высотой.

Как работает молниезащита, и почему она эффективна

Громоотвод на крыше дома эффективно защищает его от попадания молнии. Но как так происходит? Почему тонкий металлический штырь, соединенный с заземлением, способен противостоять разрядам мощностью в миллионы киловатт? Чтобы понять, как работает громоотвод, нужно понимать, откуда вообще появляются молнии, и почему в одних местах они бьют в сотни раз чаще, чем в других.

Рождение молнии и «выбор» цели

Во время дождя в грозовых облаках создается электрическое поле. Положительные заряды в облаке перемещаются вверх, а отрицательные скапливаются на его нижней границе. Если поле достаточно сильное, то оно вызывает лавинообразную ионизацию воздуха, из-за чего у поверхности земли накапливается положительный заряд. В результате напряженность между землей и облаками начинает расти до тех пор, пока не достигает критических значений. Именно в этот момент происходит разряд — молния. Иногда молния может ударить из верхних слоев облаков, тогда она будет притягиваться к отрицательно заряженным объектам. Но это бывает редко.

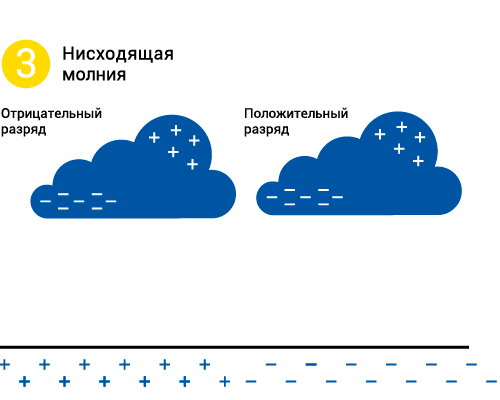

Как рождается молния

Разряд всегда происходит там, где наибольшая напряженность. То есть в зоне риска высокие объекты, поскольку между ними и облаками меньше расстояние, и любые места, около которых легко накапливаются положительные заряды: водоемы, металлические конструкции, линии электропередач.

Тем не менее, точно предсказать, где и когда ударит молния, невозможно. Известно только, что молния продвигается по ионному каналу между облаками и объектом-целью, и после удара этот канал исчезает не сразу. Поэтому если в грозовых облаках скопился большой заряд, молния может попасть в одно и то же место несколько раз. При этом согласно исследованию, проведенному физиками из университета Аризоны, с вероятностью 67% вторая молния ударит в радиусе нескольких десятков метров от места первого удара.

И хотя предугадать точное место появления молнии нельзя, можно защитить все сооружения в зоне риска с помощью громоотвода.

Устройство молниезащиты здания: разбираемся в деталях

Молниезащита частного дома — несложная система, которая традиционно состоит из трех элементов:

  • громоотвод на крыше или, как его правильно называть, — молниеприемник;
  • токоотвод или заземляющий проводник;
  • заземление дома.

В последние 15-20 лет в молниезащиту дома стали включать еще и четвертый элемент — защиту электросети дома от скачков напряжения и импульсных помех. Это не обязательное, но желательное дополнение к системе, которое позволяет избежать повреждения чувствительной электроники из-за молнии, ударившей не только в молниеприемник на крыше дома, но и просто в 1-2 км от здания.

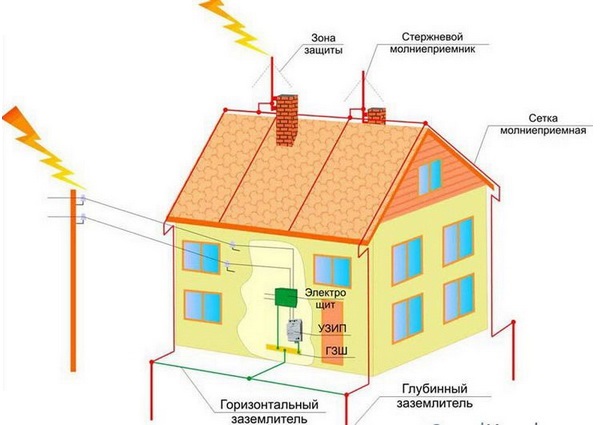

Схема молниезащиты дома
Базовая схема системы молниезащиты частного дома

Молниезащита дома должна заставить молнию обойти здание и скользнуть по проводнику в землю, не причинив вреда. Это ее основная задача. Но есть и дополнительная: молниезащита сооружений в принципе снижает вероятность попадания разряда в здания за счет уменьшения напряженности около молниеприемника.

Молниеприемник

Громоотвод — первый элемент молниезащиты, задача которого — «встретить» молнию и не дать ей ударить по незащищенной крыше. Молниеприемник ставят в самой уязвимой части дома: на фронтоне, щипцах, башенках, совмещают с флюгером. Громоотвод для дачного дома обычно просто крепят в самой высокой точке фронтона по центру конька. Молниеприемник на большом коттедже либо делают в виде троса, натянутого между металлическими стержнями по длине крыши, либо ставят повыше — на специальной мачте высотой несколько метров.

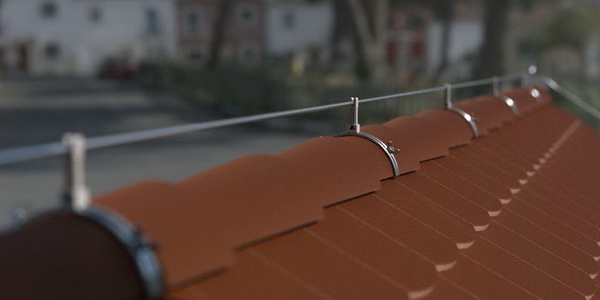

Тросовый молниеприемник

Принцип работы молниеприемника прост. Это острый проводник, из-за чего напряженность поля около него очень велика. Сильное электрическое поле приводит к появлению коронного заряда около острия громоотвода, который вызывает сильную ионизацию окружающего воздуха. В результате напряженность между землей и нижним краем облаков в точке, где установлен молниеприемник, снижается и, следовательно, уменьшается вероятность удара молнии. Впрочем, при большой высоте дома эффект разрядки очень незначительный, но коронный заряд все равно позволяет перехватить молнию на подлете и заставить ее пойти через громоотвод в землю, а не по стропильной системе крыши.

Виды молниезащиты разделяются в зависимости от типа молниеприемника, который используется в системе:

  1. Металлический штырь. Самый распространенный и самый старый вид громоотвода. Как правило, это стальной металлический стержень длиной от 0,5 до 4 м и диаметром 10-12 мм. Медь для изготовления штыревого громоотвода подходит лучше, но в этом случае всю молниезащиту придется делать из медных прутков и пластин, а это дорого.
  2. Тросовый молниеприемник. Это стальной трос диаметром от 10 мм, который натягивают вдоль конька кровли и ее верхних изломов. Такой громоотвод делают на крышах сложной формы и большой площади, поскольку высота штыревого молниеприемника недостаточна, чтобы обеспечить надежную защиту всего здания.
  3. Сетчатый молниеприемник. Этот вид молниезащиты используют на больших коммерческих и общественных зданиях. В этом случае сразу несколько молниеприемников устанавливают в уязвимых частях кровли и соединяют друг с другом тросами. Получается токопроводящая сетка, которая защищает всю крышу здания.

Независимо от вида молниеприемника, критически важно качество его соединения с токоотводом. Помните: через этот узел будут проходить миллионы вольт, поэтому любые огрехи при креплении могут привести к расплавлению соединения со всеми вытекающими последствиями.

Токоотвод

Токоотвод — это обычный проводник из стали или меди диаметром 6-10 мм. Его задача — безопасно доставить заряд к заземляющему контуру. Крепят токоотвод к молниеприемнику сваркой или специальным болтовым соединением, а вот к заземляющему контуру его обязательно приваривают.

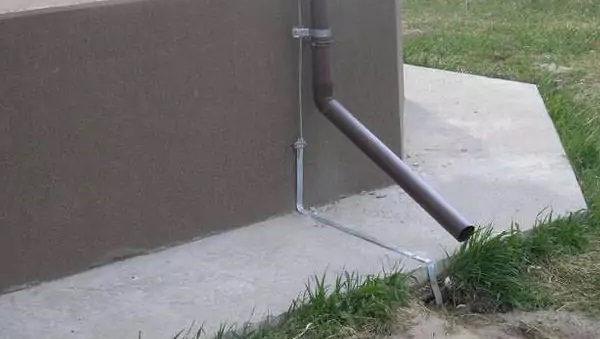

Токоотвод, соединенный с заземлением
Место соединения стержня токоотвода и пластины заземляющего контура

Для большей безопасности токоотвод спускают с крыши вдоль глухой стены, по возможности с противоположной стороны от входа в дом. Если в здании нет глухих стен, токоотвод проводят как можно дальше от окон. При прокладке его крепят так, чтобы провод не касался стен и поверхности кровли. При этом количество изгибов токоотвода должно быть минимальным. В идеале их должно быть всего два: поворот при спуске провода с крыши и поворот у земли для соединения с заземляющим контуром.

Заземление

Заземляющий контур нужен для рассеивания энергии молнии в грунте. Обычно это три проводника, выстроенные в линию и соединенные в один контур четвертым горизонтальным проводником. Всю эту конструкцию закапывают подальше от дома, например, у забора.

Иногда токоотвод подключают к уже готовому заземляющему контуру здания. Это ошибка. Если использовать общее заземление, частный дом вместо надежной защиты может получить дополнительный фактор риска. Дело в том, что энергия разряда молнии настолько большая, что она не сразу рассеивается в грунте. И за эти несколько секунд электроприборы, заземленные на тот же контур, могут сильно пострадать. Поэтому заземление дома и контур для молниезащиты не просто нельзя совмещать, их еще желательно расположить с разных сторон дома как можно дальше друг от друга.

Контур заземления может быть не только линейным, но и треугольным. Особой разницы между такими конструкциями по эффективности нет. Вопрос скорее в удобстве монтажа: треугольный контур делают в тех случаях, когда нет возможности вырыть длинную траншею. Схема подключения заземления в доме в обоих случаях приведена ниже.

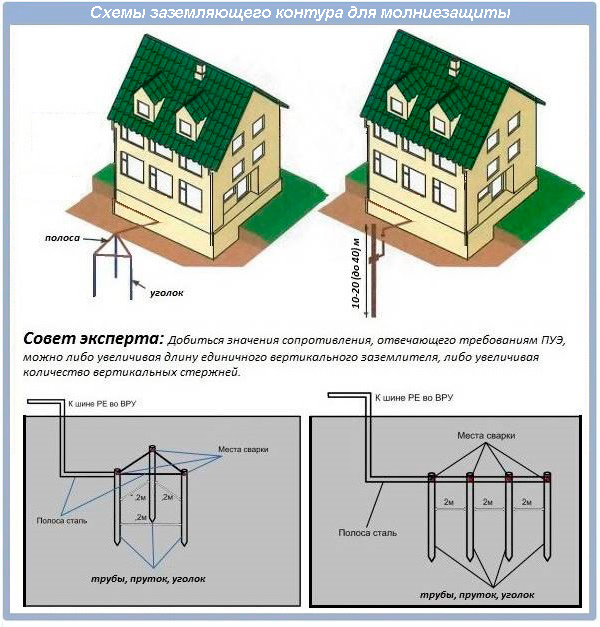

Схемы заземления

Защита электросети дома

В большинстве частных домов уже стоит защита от перенапряжения, короткого замыкания и других ненормальных режимов работы электросети. Поэтому защита от молнии обычно сводится к установке только одного класса оборудования — устройств защиты от импульсных помех (УЗИП) или разрядников.

В отличие от обычного реле перенапряжения, УЗИП не сработает от перепада 10, 50 или 100 В. Его задача спасти электросеть от катастрофического повышения напряжения при ударе молнией либо в сам дом, либо рядом с ним, либо рядом с воздушной линией, от которой запитан ваш коттедж. В такой ситуации напряжение в сети может за доли секунды вырасти до нескольких тысяч вольт, что выведет из строя всю технику, если она не спрятана за УЗИП. Простое реле перенапряжения мало поможет при таком скачке напряжения — оно, скорее, само расплавится и сгорит вместе с остальным оборудованием.

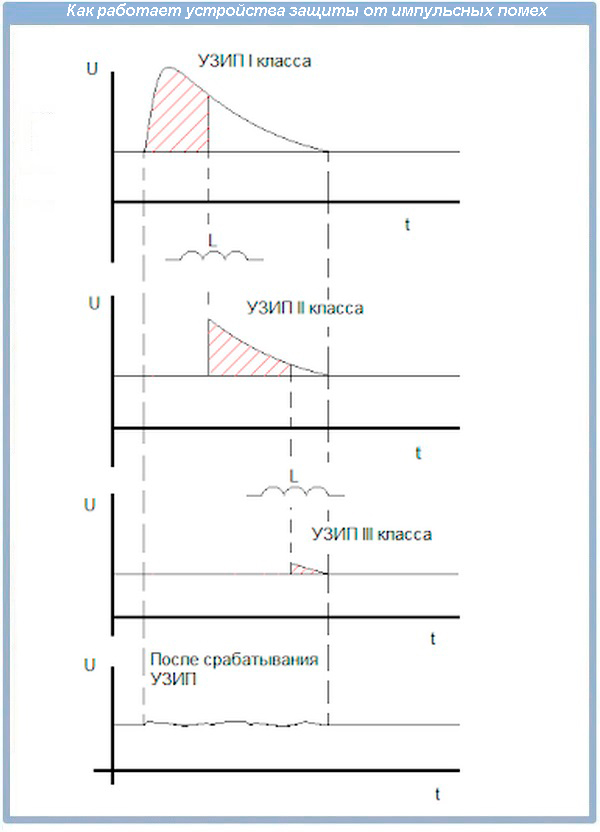

Как работает узип

Чтобы обеспечить надежную защиту, разрядники монтируются в три уровня:

  1. Модуль первого класса ставят на вводном щите в дом, и он гасит основной разряд.
  2. Модуль второго класса устанавливают в распределительном щитке в доме, и он берет на себя остаточный импульс.
  3. Модуль третьего класса ставят для конкретного потребителя. Обычно это чувствительная электроника или критически важное для жизни оборудование, к примеру, аппараты искусственной вентиляции легких в медицинских центрах.

Для удешевления системы можно использовать только УЗИП второго класса. Но без фильтра в виде разрядника первого класса он может сгореть.

Как сделать громоотвод в доме

Если вы умеете работать со сварочным аппаратом, то вы легко сможете сделать громоотвод своими руками. Провести токоотвод и сделать заземление также несложно. Единственное, где лучше прибегнуть к помощи специалиста — это установка УЗИП в щитки дома.

Простейший молниеотвод можно сделать из куска арматуры диаметром 10 мм и более и длиной 2-6 м. Штырь нужно заострить сверху болгаркой и прикрепить к трубе или фронтону хомутами либо анкерными болтами. Второй вариант громоотвода — это заваренная по краям стальная труба 3/4˝. Главное, чтобы сварка была качественной. Самостоятельное изготовление молниеотвода позволяет сэкономить на устройстве молниезащиты 60-100$ — именно по такой цене можно купить громоотвод промышленного производства.

Токоотвод делают из стального прута диаметром 10 мм. Понятно, что такую трассу придется делать из отдельных частей, сваривая их между собой или скрепляя специальными переходниками. Это неизбежно, но необходимо продумать путь токоотвода так, чтобы соединений прутков было как можно меньше. Прут лучше заказать уже согнутый, чтобы не сгибать его подручными средствами.

Монтаж токоотвода

При монтаже токоотвода используют держатели, можно металлические, но лучше их композитного непроводящего материала. Чтобы не было пробоя, токоотвод прокладывают не менее чем в 30 см от любых металлических элементов: водостоков, оконных решеток, отливов.

Последний этап — это устройство заземляющего контура. Делается он по такому же принципу, что и заземление в частном доме:

  • вдали от дорожек и крыльца выкапывается траншея глубиной 2 м;
  • в дно траншеи вбиваются вертикально три стальных уголка 40×40 мм на расстоянии 1,5-2 м друг от друга;
  • поверх уголков приваривают стальную полосу толщиной 5 мм и более;
  • к стальной полосе приваривают токоотвод;
  • контур заземления для молниезащиты закапывают, при этом он должен быть не менее чем в метре от поверхности.

Так как сделать заземление в доме линейного типа не всегда возможно, контур часто замыкают в форме равностороннего треугольника. Независимо от формы контура токоотвод к нему приваривают так, чтобы соединение возвышалось над уровнем земли минимум на 25 см.

При монтаже молниезащиты здания важно помнить четыре правила:

  1. Нельзя красить ни молниеприемник, ни токоотвод, ни заземляющие стержни, иначе молниезащита просто не будет работать.
  2. Тщательно проверяйте все соединения и не один раз — через них будет проходить заряд в миллионы вольт.
  3. Старайтесь не использовать разнородные материалы: в месте соединения стали с медью со временем начнется электрохимическая коррозия, которая сильно увеличит сопротивление на этом участке.
  4. Контролируйте влажность грунта около заземляющего контура. В засушливые дни песчаные и супесчаные грунты нужно периодически проливать водой, поскольку в сухом песке заземление теряет эффективность.

Кроме того, не забывайте о правилах работы на высоте: всегда используйте страховку, никогда не ходите по кровле непривязанные и не работайте на крыше в очень жаркие дни.

Подведем итоги

Молниезащита — эффективный способ застраховать себя от попадания молнии в дом. Хотя громоотвод на кровле не дает 100% защиты, он на порядки снижает вероятность получить негативные последствия при ударе молнии.

Устанавливать молниезащиту лучше на всех зданиях, но есть ситуации, в которых это сделать просто необходимо. Например, когда дом стоит особняком в поле или построен на земле, где грунтовые воды подходят близко к поверхности.

Задача молниезащиты — уменьшить вероятность попадания молнии в дом, а если это все же произошло — увести разряд в землю так, чтобы он не повредил строение. Чтобы выполнить эту задачу, в систему молниезащиты входит молниеприемник, который «ловит» разряд, токоотвод, по которому разряд перемещается, и заземляющий контур, который рассеивает молнию в грунте.

Все работы по устройству молниезащиты легко сделать своими руками, включая изготовление громоотвода из арматуры или стальной трубы. Но для этого вам нужно уметь хорошо работать со сварочным аппаратом, поскольку от качества сварных швов прямо зависит надежность защиты.
