«Умное» освещение дома или Как «дать» солнечный свет с крыши в любое помещение

Подвал, гардеробная, ванная, прихожая — все это классические «темные» помещения без окон, проблемные с точки зрения освещения дома. Такие «невезучие» помещения есть в каждом коттедже или квартире. Обычно их освещают с помощью ламп, мирясь со всеми недостатками искусственного света: искажением цветов, мерцанием, неравномерностью и счетами за электричество. Но это не единственный вариант. В любую такую комнату можно «провести» естественный свет, достаточно установить в ней световой тоннель.

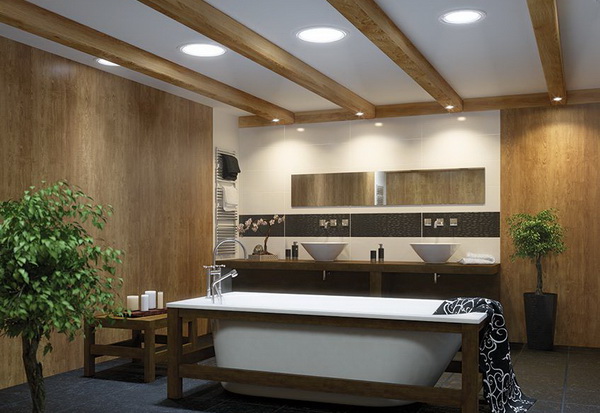

Световые тоннели в ванной комнате

Содержание

Что такое световой туннель

Световой тоннель или колодец — это сравнительно простая и очень надежная конструкция, с помощью которой можно осветить солнечным светом даже те помещения, где нельзя сделать обычное или мансардное окно. Работает световой туннель по принципу многократного переотражения солнечных лучей, поэтому свет в кладовке или коридоре будет самый что ни на есть естественный. Даже если между комнатой и крышей несколько метров подкровельного пространства.

Чаще всего световые тоннели делают в помещениях мансарды. На этом этаже традиционно проблемы с окнами, при этом в большинстве случаев нужную комнату от кровли отделяет только гипсокартонный потолок и немного пустого пространства.

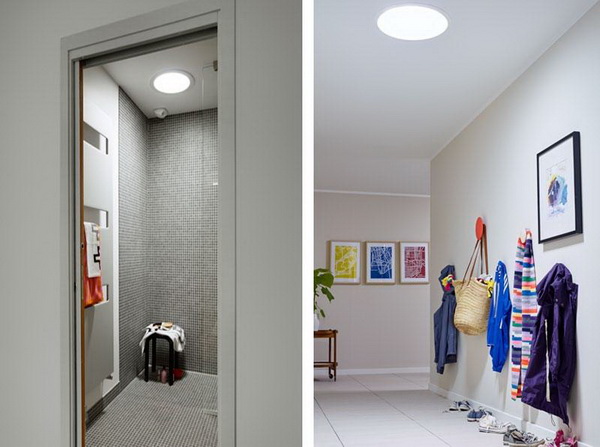

Световые тоннели в гардеробной и прихожей
Световые тоннели в гардеробной и прихожей дома

Второй по популярности объект освещения — подвальные и полуподвальные помещения. Обычно естественный свет в них попадает через узкие окна под потолком, которые расположены в приямках. Но, во-первых, этого освещения не всегда хватает. А во-вторых, отвод воды из приямков, чтобы она не подтапливала цокольный этаж, — отдельная задача, эффективно решить которую может только дренажная система с высокой пропускной способностью. Но она может забиться, да и делают такую систему редко из-за трудоемкости и немалой цены. Со световыми тоннелями таких проблем нет. Кроме того, они еще и безопаснее — мало кто способен пролезть через трубу диаметром 25-35 мм.

Конструкция световых тоннелей

Любой световой туннель состоит из трех частей:

  1. Внешнего окна.
  2. Светоотражающей шахты.
  3. Рассеивателя.

Внешний блок

Внешнее окно состоит из пластиковой рамы со стеклом и гидроизолирующего оклада, который обычно изготавливают из износостойкого полиуретана или алюминия.

Для скатных кровель окно — это небольшой купол или плоское закаленное стекло, причем его рама практически не поднимается над уровнем кровельного материала. Это нужно, чтобы внешний блок либо вообще не задерживал снег, либо создавал минимум препятствий, мешающих его сходу с кровли. Световой тоннель для плоских кровель снаружи закрывают куполом из акрилового или поликарбонатного стекла. Поверхность у такого стекла гладкая и скользкая, поэтому купол самоочищается от пыли и грязи дождем, и к нему не прилипает даже мокрый снег.

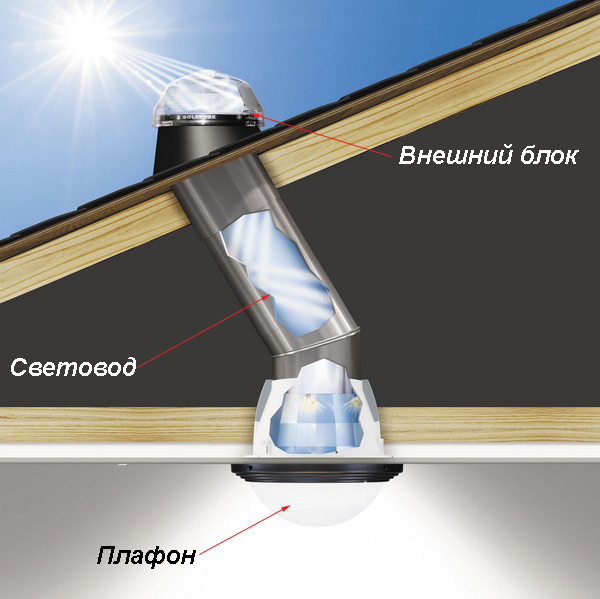

Конструкция светового тоннеля
Схема конструкции светового тоннеля

Световые тоннели на кровлю, покрытую черепицей, металлочерепицей, еврошифером, профнастилом или другим подобным материалом, снабжают полиуретановым окладом. При монтаже он принимает форму поверхности, на которой лежит, и хорошо прилипает к ней, обеспечивая герметичное соединение. Алюминиевый оклад используют, когда нужно сделать световой тоннель в крыше без уклона. В этом случае внешний блок герметизируют нахлестом на него рулонного покрытия самой кровли. За счет стойкости алюминия к коррозии такая конструкция прослужит не один десяток лет.

Светоотражающая шахта

Светоотражающая шахта или световод — это либо жесткая труба из алюминия, либо гофрированный рукав, на внутреннюю поверхность которого нанесен зеркальный состав на основе серебра.

Жесткая труба эффективнее — она отражает в комнату 98% солнечного света. Стандартная длина трубы 1,7-2 м, но ее можно нарастить до 6-12 м с помощью дополнительных сегментов и колен. При этом важно, чтобы у трубы было как можно меньше изгибов, поскольку каждый поворот — это потери в освещенности.

Гибкие трубы передают намного меньше света, но они незаменимы, если на пути тоннеля есть препятствия. Например, печная труба или воздуховод. Из-за низкой эффективности, гибкие тоннели обычно небольшой длины — 1-2 метра, поэтому для дальних комнат в недрах дома они не подходят.

Внутренний блок

Световой тоннель заканчивается внутри помещения светорассеивающим плафоном с оправой. Рассеиватель устанавливают в потолке, и обычно он выглядит как плоский или скругленный плафон потолочного светильника. Для упрощения обслуживания и большей эстетичности плафон снабжают матовой оправой, которая закрывает края отверстия. При этом стекло крепится к оправе на защелках или резьбе, поэтому его можно легко снять и помыть.

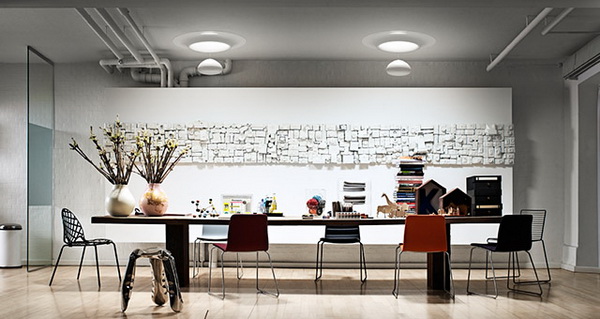

Плафоны Velux Lovegrove
Световой туннель — это стильно: оригинальные плафоны Velux Lovegrove в интерьере

В отличие от обычных ламп, плафон светового тоннеля дает мягкий живой свет с практически идеальным рассеиванием. Производители выпускают не только стандартные рассеиватели, но и плафоны разных цветов и форм, специальные затемняющие шторки, стекла с неравномерным затемнением, которые позволяют получить эффект прожектора или «нимба». С практической точки зрения все эти изыски особого значения не имеют, но для дизайнерских интерьеров подобные игры со светом могут быть очень кстати.

8 причин выбрать световые тоннели для освещения

Тоннели дневного света практичны и функциональны. По сравнению с мансардными окнами и искусственным освещением у них много преимуществ:

  1. Психологически комфортное для человека естественное освещение. С таким освещением пространство приобретает большую глубину, в нем не возникает ощущения запертой клетки и давящего потолка. Особенно это важно для детей.
  2. Экономия на электроэнергии. Световой тоннель в крыше заменяет как минимум одну лампочку в 60 Ватт, а в яркий солнечный день выдает в несколько раз большую мощность освещения.
  3. Инсоляция помещений. Нормы СанПиНа по количеству солнечного света, которое должно попадать в жилые комнаты, — это не прихоть законодателей. Естественное освещение дома не только оживляет комнату, но и уничтожает многие вредоносные микроорганизмы.
  4. Минимальные теплопотери. Тепловые потери через окна прямо пропорциональны их размеру. Поэтому через небольшие тоннели уходит минимум тепла по сравнению с мансардными и обычными окнами.
  5. Возможность провести естественный свет в любое помещение. В том числе в комнаты, которые находятся далеко от кровельного покрытия.
  6. Большой срок службы. У тоннеля дневного света очень простая конструкция и нет движущихся деталей, поэтому при грамотной установке он будет служить десятилетиями.
  7. Простое обслуживание. У светового тоннеля не нужно чередовать зимний и летний режим, смазывать уплотняющие резинки и периодически их менять — все обслуживание сводится к периодическому протиранию внутреннего плафона от пыли и чистке внешнего стекла от грязи раз в несколько лет. Между чистками стекло моется дождевой водой.
  8. Стильный вид. Плафоны световых тоннелей выполнены в лучших традициях скандинавского стиля: они аккуратные и элегантные, а их форма продумана до мельчайших деталей.

Световой туннель относится к тем редким конструкциям, которые одновременно и выполняют важные функции, и выглядят эстетично. Причем это не оценочное суждение — многочисленные дизайнерские проекты и премии говорят сами за себя. Хрестоматийный пример — премия «Лучший из лучших» престижного конкурса Red Dot Design Awards, которую в 2010 году получил дизайнер Lovegrove за свою вариацию плафона для светового тоннеля.

Световой туннель Velux или Fakro: советы по выбору

Тоннели дневного света делают десятки компаний, а в России представлены 7-8 брендов. При этом, как и в случае с мансардными окнами, выбирают обычно между двумя лидерами: Velux и Fakro. И это, без преувеличений, сложный выбор. Продукция обеих компаний практически не отличается по качеству, поэтому дело остается за деталями и ценой. О них и поговорим.

Световой туннель Велюкс (Velux)

Velux — один из старейших производителей мансардных окон не только в Европе, но и в мире. Компания существует уже больше 75 лет и ее основная ставка — на проверенные временем конструкции и безусловную надежность. Поэтому световой туннель Velux при правильной установке прослужит десятки лет.

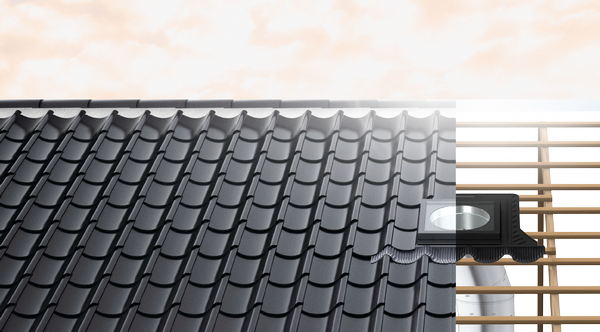

Световой тоннель Velux
Световой тоннель Velux на скатной крыше

Компания Velux выпускает световые тоннели для плоских и скатных кровель:

  • серии TWF и TWR для скатных кровель с профилированным кровельным материалом;
  • серии TLF и TLR для скатных кровель с плоским покрытием;
  • серии TCF и TCR для плоских крыш.

Все серии с буквой «F» в конце комплектуются гибким световодом длиной до двух метров. Серии с буквой «R» в конце комплектуются жестким тоннелем длиной 1,7 м и возможностью нарастить световую шахту до 6 м с помощью дополнительных секций. Диаметр тоннеля — 25 мм и 35 мм.

Важная особенность световых туннелей Велюкс — разнообразие аксессуаров. Это не только уже упомянутый дизайнерский рассеиватель Lovegrove, но и целый ряд плафонов разных форм и цветов. Кроме того, на рассеиватели Velux можно поставить светонепроницаемые шторки, если нужно периодически затемнять помещение.

Световой туннель Факро (Fakro)

По сравнению с Velux, компания Fakro — молодой производитель. Она была основана в 1991 году, и все 30 лет своей истории делает ставку на разнообразие и инновации. Ее световые тоннели на кровлю дешевле, но при этом практически не уступают световодам Velux в надежности.

Fakro выпускает две серии тоннелей дневного света для скатной кровли: линейку с жестким световодом SRT и линейку с гибким световодом SLT. Отдельных серий для плоской крыши, как у Velux, у компании Fakro нет, для такого монтажа нужно заказывать специальный оклад вместо комплектного. Кроме того, внешний блок Velux ставится практически заподлицо с кровельным покрытием, а световой тоннель в крыше компании Fakro будет сильно выступать над поверхностью из-за стекла-купола и, соответственно, задерживать снег на кровле, увеличивая нагрузку на нее. Если тоннелей дневного света будет много, это может даже привести к образованию больших снеговых шапок на кровле.

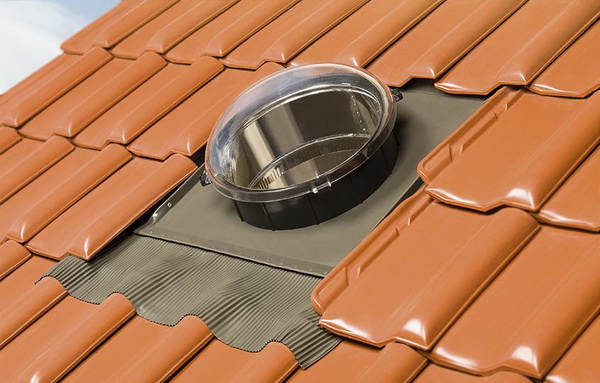

Характерный купольный внешний блок Fakro
Характерный купольный внешний блок Fakro, слегка возвышающийся над поверхностью ската

Оклады Fakro также отличаются. Там, где у Velux два вида окладов, у Fakro — целых три:

  • для кровли с плоским покрытием;
  • для крыши с профилированным покрытием;
  • для кровель с высокопрофилированным покрытием.

Последний вид оклада предназначен для тоннелей, которые устанавливают на промышленных и коммерческих зданиях с перекрытием из несущего профлиста. Компания Velux вообще не предлагает решений для таких задач — ее серии для плоских кровель предназначены для крыш с рубероидным или подобным покрытием. Поэтому Fakro в таких случаях предпочтительнее.

Наконец, максимальная длина световодов у Fakro больше: до 12 м для жестких и до 4 м для гибких. При этом внутрь тоннеля можно поставить лампочку, чтобы его можно было использовать в качестве светильника не только днем, но и ночью.

А теперь подведем итог. Световой туннель Velux подойдет тем, кто предпочитает безотказные и продуманные решения от ведущего мирового бренда. Тоннели дневного света Fakro — вариант для тех, кто больше ценит гибкость и хочет сэкономить без особой потери качества.

Как установить световой туннель своими руками

Монтаж светового тоннеля сложно назвать элементарной задачей, которую без проблем способен выполнить новичок. Да, поставить его намного проще, чем стандартное мансардное окно, но это все равно кровельные работы со всеми вытекающими из этого последствиями: с нарушением целостности кровельного пирога и необходимостью тщательной герметизации точки входа. Поэтому, если есть такая возможность, лучше наймите профессионалов и просто контролируйте качество их работы с инструкцией производителя в руках. Особенно если крыша плоская. Если такой возможности нет, то следуйте нашему руководству, мы постарались учесть все тонкости этого процесса.

Подготовка к монтажу

При выполнении любых работ на кровле подготовка крайне важна — спуститься за забытым инструментом с высоты намного сложнее, чем сходить за ним, стоя на земле. И первое, что нужно сделать во время этой подготовки, — обеспечить безопасность.

Чтобы уберечь себя от падения, надежно зафиксируйте страховочный трос на прочном элементе конструкции крыши. Это могут быть специальные элементы безопасности кровли, если световой тоннель встраивается в уже готовую крышу, или коньковая балка, если кровельное покрытие еще не уложено на скаты. Важно, чтобы при падении крепежная петля не сместилась вслед за вами, а конструкция, за которую вы зацепились, выдержала ваш вес. При этом обвязка страховочным тросом — это первое, что необходимо сделать после подъема на кровлю.

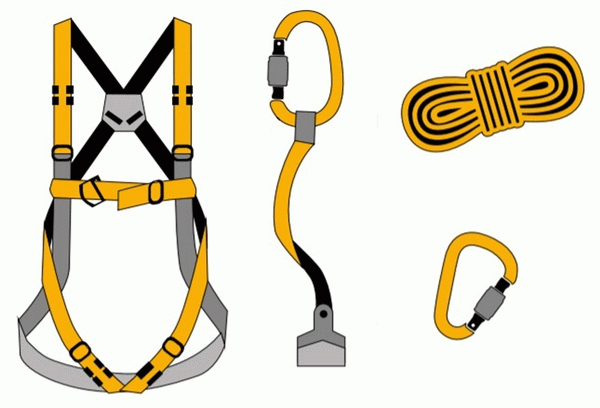

Страховка для кровельщика
Их чего состоит страховочный комплект для кровельщика

Для монтажа тоннеля дневного света понадобятся материалы:

  • деревянный брус 75х75 мм и более;
  • саморезы для крепления бруса;
  • армированный скотч для заклеивания пароизоляционной и гидроизоляционной пленки;
  • сам туннель с окладом;
  • утеплитель для тоннеля;
  • новое кровельное покрытие и крепеж к нему, если старое в месте установки тоннеля нельзя снять без повреждения.

Из инструментов будут нужны: ножницы по металлу для металлочерепицы и профнастила или болгарка для других кровельных материалов, шуруповерт, строительный уровень, линейка, маркер, канцелярский нож, электролобзик, строительный степлер, переноска. Весь инструмент также нужно привязать шнуром, чтобы случайно не упал во время работ.

При установке тоннеля дневного света учитывайте, что световод должен изгибаться и поворачивать как можно реже. Идеально, если после поворота со ската он будет идти в помещение вертикально. Поэтому перед монтажом по планам дома определите оптимальную траекторию тоннеля, затем нарисуйте ее и рассчитайте точку входа для световода.

Монтаж внешнего блока светового тоннеля

В первую очередь, точно отмерьте расстояние до точки монтажа, чтобы не сделать дыру не в том месте. В качестве ориентира можно использовать конек кровли или трубу вентиляции. В нужном месте разберите кровлю так, чтобы от нижнего края будущего монтажного отверстия до покрытия снизу было около 100 мм. Дальше выполняйте монтаж по плану:

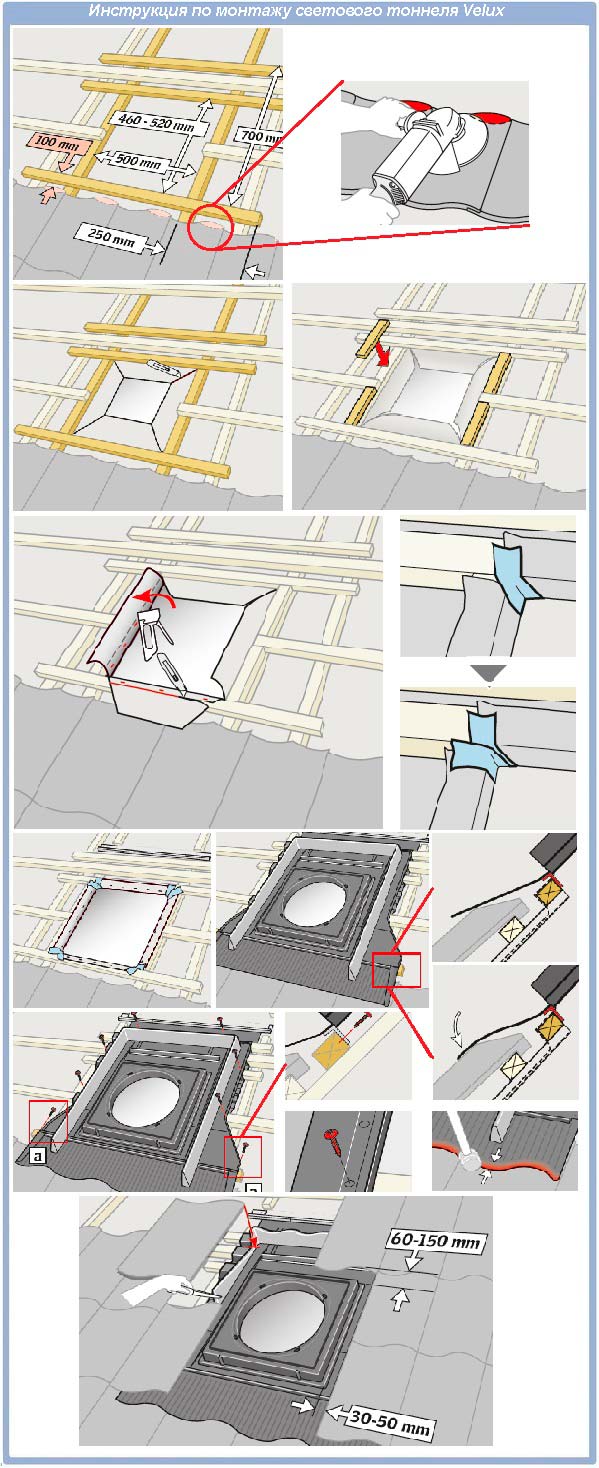

Инструкция по монтажу светового тоннеля
  1. Разберите оклад и переведите защелки и крепления, которые расположены с внутренней стороны, в монтажное состояние по инструкции производителя.
  2. Электролобзиком выпилите монтажное отверстие в обрешетке так, чтобы не повредить слой гидроизоляции. Обычно оно равно 500х500 мм, но размеры отверстия прямо зависят от габаритов тоннеля, которые отличаются у разных производителей.
  3. Установите четыре бруска так, чтобы получился квадрат, по размерам равный монтажному отверстию. Горизонтальные бруски крепятся к стропилам кровли, вертикальные — к горизонтальным встык.
  4. В месте монтажного отверстия канцелярским ножом разрежьте гидроизоляцию по двум диагоналям.
  5. Полученные треугольники гидроизоляционной пленки заверните на бруски монтажного отверстия, натяните и зафиксируйте строительным степлером. Свободные концы пленки можно свернуть или отрезать.
  6. Углы квадрата тщательно проклейте армированным скотчем, чтобы обеспечить полную герметичность.
  7. Примерьте оклад к монтажному отверстию. Его клейкая рифленая часть должна заходить на кровельное покрытие примерно на 2/3.
  8. Если все правильно, наклейте рифленый полиуретан на кровельное покрытие. Он должен плотно прилегать и полностью повторять его форму. Лишние уголки отрежьте.
  9. Закрепите оклад шурупами, в том числе и кронштейны с внутренней стороны.
  10. Проклейте края рифленого материала для лучшей герметизации.
  11. Соберите крышу вокруг тоннеля.
  12. Опустите в тоннель трубу световода и зафиксируйте ее.
  13. Установите стекло.

После монтажа внешнего блока рекомендуем хорошо протереть стекло от пыли.

Монтаж световода и плафона

Все остальные работы выполняются изнутри. В первую очередь, вырежьте отверстие под плафон в потолке помещения. Если доступа в подкровельное пространство у вас нет, то через это отверстие необходимо будет собрать трубу и утеплить ее. Световой тоннель нужно утеплять в любом случае, чтобы внутри трубы не образовывался конденсат и не было чрезмерных теплопотерь. Пароизоляцию делают по одной из двух схем:

  1. Если у вас холодная кровля, то пароизоляция нужна только у самого отверстия для плафона.
  2. Если мансарда утеплена по кровле, то всю трубу поверх утеплителя нужно закрыть пароизоляционной пленкой.

После теплоизоляции световода нужно заняться оформлением отверстия для плафона. Для этого прикрепите к оправе пароизоляцию, фиксируя ее клейкой лентой, заведите оправу вместе с пленкой в отверстие, и закрепите шурупами. Затем опустите в отверстие трубу, отрежьте ее до нужной длины и тоже прикрепите к оправе. Место крепления проклейте армированным скотчем.

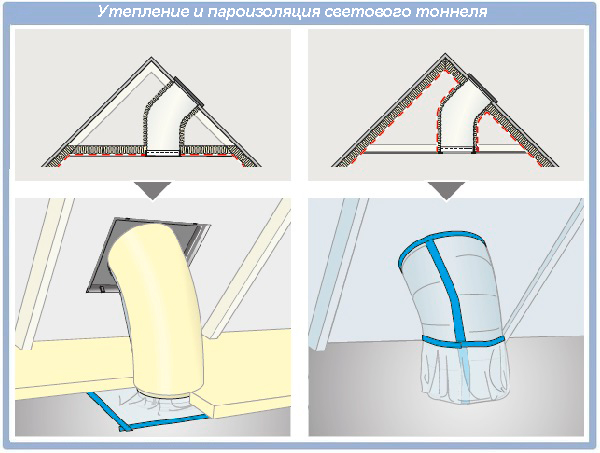

Два варианта пароизоляции светового тоннеля

Наконец, последний шаг — установка рассеивателя. Плафон светового тоннеля обычно просто ввинчивается в оправу, но может крепиться и шурупами. Светозащитные шторки также крепятся к оправе так, чтобы они прилегали к рассеивателю практически вплотную. Любые аксессуары, включая лампы, устанавливаются в тоннель или на него уже после окончания основных монтажных работ.

Подведем итоги

Световой тоннель — простая, но эффективная конструкция, которая позволяет сделать естественное освещение дома в тех помещениях, где нельзя поставить обычные или мансардные окна: в гардеробной, ванной, прихожей, кладовой, коридоре. Он работает как простой отражатель, причем качественная зеркальная поверхность позволяет передавать в комнату до 98% солнечного света.

Состоит туннель дневного света из внешнего окна с окладом, световой жесткой или гибкой шахты и плафона-рассеивателя. За счет такой конструкции он надежен, долговечен и почти не нуждается в обслуживании. Еще через него практически не уходит тепло, а солнечный свет, «поставляемый» по туннелю делает климат в помещении более здоровым.

Основные производители световых тоннелей — компании Velux и Fakro. Velux выпускает максимально надежные, проверенные временем конструкции, а Fakro делает упор на гибкости и инновации. И если в качестве особых отличий нет, то по цене они есть — продукция Fakro существенно дешевле, чем световые тоннели Velux.

Установка световых тоннелей — непростая задача, для выполнения которой лучше нанять профессионала. Если такой возможности нет, то сначала делают монтаж внешнего блока с окладом, потом утепляют трубу световода, и только после этого ставят оправу плафона, аксессуары и сам рассеиватель.
