Вентиляция мягкой кровли: зачем нужна и как сделать

Утепленная мягкая крыша — это не просто битумная черепица, уложенная поверх листа OSB. Это сложная инженерная система, которая состоит из множества элементов. И ошибка в любом из них чревата неприятными последствиями — от уменьшения срока службы кровли до протечек. Вентиляция мягкой кровли — один из таких обязательных элементов крыши из битумной черепицы. Подробно о том, почему это так и как ее сделать — ниже.

Вентиляция мягкой кровли

Содержание

Почему вентиляция на мягкой кровле необходима?

Подкровельная вентиляция для мягкой кровли бывает двух видов:

  • через карнизную подшивку для вентилирования утеплителя;
  • через карнизный свес для продувания пространства между гидроизоляцией и OSB-плитой.
Как устроена вентиляция кровли

Оба вида вентиляции мягкой кровли решают одну задачу — избавление крыши от влаги внутри нее. Но влага, которую они удаляют, разного происхождения.

Вентиляция утеплителя в мягкой кровле

Если упростить, кровельный пирог утепленной крыши из битумной черепицы состоит из пяти основных слоев:

  • пароизоляция;
  • утеплитель;
  • гидроизоляция;
  • каркас под монтаж битумной черепицы;
  • битумная черепица.

Слои в списке приведены по порядку. То есть пароизоляция — это самый ближний к жилому пространству слой. Она нужна, чтобы задерживать водяной пар, которого всегда много в помещении, и не давать ему попадать в кровельный пирог. Иначе он будет конденсироваться ни гидроизоляции и оседать в утеплителе.

Кровельный пирог мягкой кровли

Идеальный пароизоляционный слой должен задерживать 100% водяного пара. В таких условиях вентиляция крыши из мягкой кровли через карнизную подшивку не нужна, поскольку выдувать из кровельного пирога нечего. Но материалы, которые используются в частном строительстве, далеки от идеальных.

Полиэтиленовая пленка для пароизоляции

Как ни странно, наименьшая паропроницаемость у банального полиэтилена. Только он обязательно должен быть первичным и толщиной 200-250 мкм или более. Полипропиленовые, армированные и другие специальные пароизоляционные пленки пропускают пар лучше, хотя речь все равно идет о его минимальном количестве.

Чем отличается вентилируемая кровля от невентилируемой

Вентиляция на крыше из мягкой кровли через карнизную подшивку удаляет это минимальное количество водяного пара из утеплителя. Если ее нет, то пар может начать конденсироваться на гидроизоляции и накапливаться в слое теплоизоляции. Это будет происходить не быстро, но неуклонно — через несколько месяцев утеплитель в таких условиях намокнет и потеряет в эффективности. Не говоря уже о том, как влияет высокая влажность на деревянные элементы кровли.

Частично проблему с накоплением пара решает замена обычной гидроизоляции на диффузионную или супердиффузионную мембрану. Это материал, который мешает влаге проникать снаружи внутрь кровельного пирога, но не препятствует водяному пару, который движется в обратном направлении.

Как устроена супердиффузионная мембрана

В этом случае от кровельной вентиляции для мягкой кровли, которая будет «продувать» утеплитель, теоретически можно отказаться. Но на практике этого не делают, поскольку вентилируемый утеплитель — это страховка на случай, если что-то пойдет не так. Например, если кровельщики забыли проклеить несколько стыков между полотнами паробарьера.

Вентиляция гидроизоляции под мягкой кровлей

Второй вид вентиляции мягкой кровли нацелен на удаление влаги с гидробарьера. В этом случае поток воздуха попадает в кровельный пирог через карнизный свес и выходит через конек, унося с собой лишнюю влагу.

Для того чтобы такая схема вентиляции мягкой кровли была возможна, гидроизоляцию фиксируют на стропилах с помощью контробрешетки (контрреек) — брусков, набитых параллельно стропильным ногам. Обычная горизонтальная обрешетка крепится уже к ним. В результате, если все сделано правильно, между гидробарьером и каркасом под кровельное покрытие образуется промежуток, по которому воздух может свободно двигаться.

Такая вентиляция в мягкой кровле необходима по двум причинам.

Первая: всегда есть вероятность, что в сильный дождь или снег вода будет просачиваться через кровельное покрытие. В случае с битумной кровлей, которая со временем становится монолитной, эта вероятность небольшая. Но влага может намочить  гидроизоляцию в уязвимых местах: ендовах, примыканиях, узлах прохода труб через кровлю.

Эта влага с гидроизоляции должна куда-то уйти. Пути три: либо в кровельный пирог, либо через карнизный свес по капельнику наружу, либо с потоком воздуха через конек. Если гидроизоляция качественная и смонтирована правильно, она продержится очень долго перед тем, как пропустить влагу внутрь кровельного пирога. Но очень долго — это не бесконечно. Чтобы этого не произошло, влагу нужно удалять.

Откуда влага в кровельном пироге

Если гидробарьер уложен без заломов и углублений, большая часть воды просто стечет по нему через карнизный свес. Но меньшая часть все равно останется: ее задержат стыки, дерево контрообрешетки, кирпич вентиляционной шахты. Устройство вентиляции мягкой кровли через карнизный свес решает проблему удаления именно этой меньшей части влаги.

Вторая причина актуальна, если на крыше уложена мембрана вместо гидроизоляции. Водяной пар будет проходить через нее и упираться в OSB-плиты с герметичным покрытием из битумной черепицы на них. Дальше либо его выдувает поток ветра через вентиляцию на мягкой кровле, либо он конденсируется на OSB-плитах, постепенно приводя к их порче.

Как сделать вентиляцию кровли из мягкой черепицы

Надеемся, вы уже не сомневаетесь, что устройство вентилируемой кровли из мягкой черепицы необходимо. Теперь — о том, как именно это сделать.

Коньковые аэраторы: основная вентиляция для мягкой кровли

Для простых двускатных, вальмовых и мансардных крыш лучший способ устройства вентиляции кровли из мягкой черепицы — это установка в качестве вытяжки специального аэратора по всей длине конька. Он представляет собой широкий пластиковый уголок высотой несколько сантиметров с переменным углом сгиба. Боковые стороны конькового аэратора сделаны в виде решетки или сетки — именно через них воздух покидает подкровельное пространство.

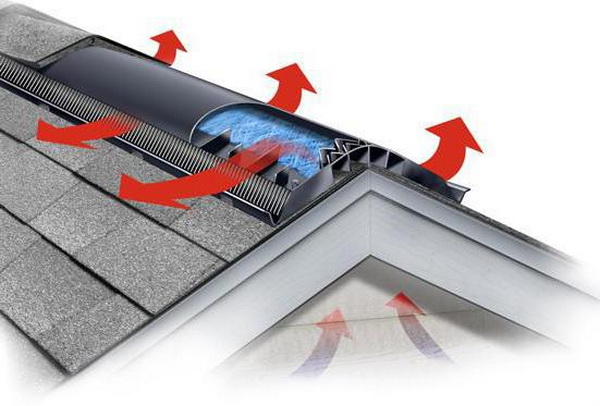

Коньковая аэрация мягкой кровли

Установка на мягкой кровле конькового аэратора для вентиляции обеспечивает:

  • Равномерный поток воздуха по всей длине ската без образования застойных зон.
  • Максимальную скорость воздушного потока, поскольку она зависит перепада высот между точкой входа в вентиляционную систему и точкой выхода. Точка входа всегда — карниз, а конек — самая высокая точка крыши.
  • Минимальный риск протечек.

Для установки аэратора в битумной черепице на коньке нужно прорезать зазор шириной 50-70 мм. Или просто оставить такой зазор после монтажа рядовых гонтов на скате. Зазор должен быть не только в самой битумной черепице, но и в гидроизоляции. Иначе вместо вентиляции воздух в утеплителе будет просто загонять влагу выше и способствовать ускоренному намоканию теплоизоляционного материала.

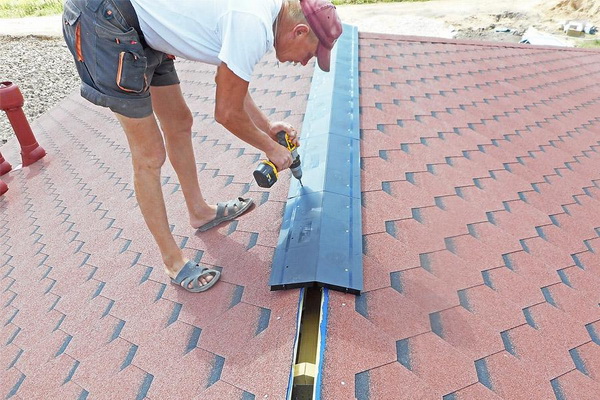

Установка конькового аэратора

Дальше устанавливают аэратор. Монтаж начинается с одного из краев кровли. Аэратор должен обязательно закрывать гвозди и клеевую полосу. Если это не так, нужно установить еще один ряд рядового гонта. Аэратор крепится на саморезы длиной 50 мм и более. Места для крепления, как правило, уже обозначены на корпусе с помощью разметки или даже готовых отверстий.

Для удобства крепления коньковые аэраторы довольно короткие — обычно меньше метра длиной. Между собой они скрепляются специальным замком.

На установленные аэраторы для эстетики и защиты пластика от ультрафиолета крепят битумную черепицу. Для этого используют карнизные гонты, которые разделяют на три части по линии отреза. Монтаж отрезков начинают навстречу преобладающему направлению ветра. Крепят их перпендикулярно аэратору 1-2 гвоздями с каждой стороны. При этом нахлест черепиц друг на друга большой — 30-50% (в зависимости от производителя). Каждый новый отрезок должен закрывать места крепления и клеевые полосы, если они есть.

Точечные аэраторы: вспомогательная вытяжка на мягкой кровле

Технология вентиляции крыши из мягкой кровли сложной формы предполагает установку дополнительных вентиляционных элементов — точечных аэраторов. Они нужны, чтобы обеспечить вентиляцию в застойных зонах — местах с перепадами высот, там, где сходятся несколько ендов или труб.

Такие продухи на мягкой кровле монтируются во всех высших точках сложной кровли. Для шатровых, куполообразных и подобных крыш это практически единственный вариант, поскольку коньковый аэратор на них поставить негде.

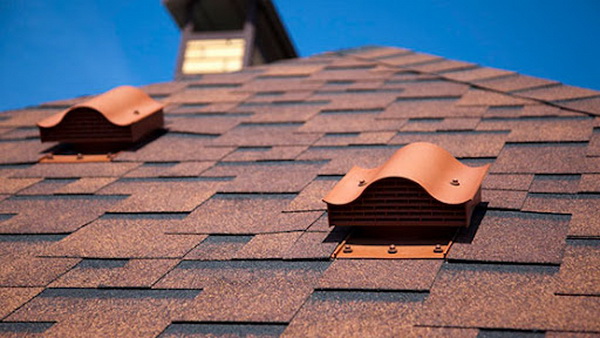

Точечные аэраторы

Для монтажа точечных аэраторов в выбранных местах кровли прорезают отверстия по шаблону, который идет в комплекте. Затем укладывают подкладочный ковер, промазывают подошву продуха для мягкой кровли битумной мастикой и крепят ее к OSB-плите. Потом юбку аэратора снова промазывают битумной мастикой, но уже сверху, и укладывают рядовую черепицу вокруг него.

Подведем итоги

Вентиляция мансардной крыши из мягкой черепицы необходима, чтобы выводить из кровельного пирога влагу, которая может попадать туда в виде водяного пара из помещения, конденсата или осадков.

Желательно, чтобы у кровли было два контура вентиляции: через утеплитель и через канал между OSB-плитой и гидроизоляцией.

Вход в вентиляцию всегда происходит через карнизный свес и подшивку карниза. Выход — через коньковый аэратор на простых кровлях и через точечные аэраторы на крышах сложной формы.
