Крыша из мягкой черепицы: расчеты + пошаговый обзор монтажных работ

Современная гибкая черепица, еще называемая битумной, преображает в уютный и стильный дом даже самый незатейливый результат малоэтажного строительства. А то, что гибкие гонты удобно укладывать на сложных элементах крыши, придает своей ценности. Правда, работа с большим количеством мелких деталей нередко отпугивает владельцев нового дома, и тогда укладку такого покрытия доверяют более опытным кровельщика.

В любом случае, беретесь ли вы за дело сами, или же ваша крыша из мягкой черепицы будет построена специалистами, лучше разбираться в технологических тонкостях этого процесса.

Так вы проконтролируете качество работы, сможете придерживаться запланированной сметы и, в итоге, будете спать спокойно, зная, что ни через год, ни через пять ваша кровля не потребует ремонта. Стоит уделить внимание этому вопросу!

Содержание

Итак, давайте раскроем основные моменты, как проектировать кровлю из мягкой черепицы, как рассчитывать необходимое количество материала, размечать подкладочный ковер перед укладкой и грамотно производить все монтажные работы.

Этап I. Изучение конструкции кровли из мягкой черепицы

Гибкая битумная черепица уже десятки лет пользуются большой популярностью благодаря экономичности, простому монтажу и сроку службы. И от этого монтажа зависит долговечность и надежность всей крыши. Но есть большой плюс: именно гибкую черепицу можно применять для кровли любой сложности.

Первым делом внимательно рассмотрите и изучите, из каких именно элементов будет состоять ваша кровля. Ведь для нее понадобятся не только штучные гонты, но и ендова, фартуки и много чего другого:

Устройство кровли из мягкой черепицы

Посмотрите, что будет собой представлять собственно весь процесс:

В основном стоимость и проектирование всей конструкции зависит от цены и количества используемых кровельных материалов, а также от фирмы-производителя, моделей и даже дизайна.

К сожалению, даже в профессиональном проекте расчеты могут быть неверными – сказывается человеческий фактор. Довольно сложно воспроизвести на бумаге точные геометрические размеры, особенно небольших элементов, например торцов или ендов, как и указать точную величину уклона скатов, из высоту и так далее. А нередко частный дом вообще строят без точного проекта.

Поэтому, если дом вы уже построили, крышу нужно крыть, и проект есть у вас на руках, попробуйте сравнить: а соответствует ли он реальности, нет ли в нем погрешностей? Вы будете удивлены!

Дело в том, что каждые неправильно насчитанные сантиметры на листе А4 у вас на крыше превратятся в метры, а это уже проблема. Поэтому лучше не поленитесь и произведите замер всех параметров по факту, т.е. прямо на объекте строительства, или же закажите замер у специалистов.

Вот замечательный практический подход к монтажу мягкой черепицы:

Этап II. Расчет необходимых материалов

Сейчас мы вас научим простому и надежному методу расчета гонтов для крыши. И, каких бы профессиональных замерщиков вы не вызовете, мы советуем все пересчитать самостоятельно.

Если вы недосчитаетесь буквально пары-тройки метров материала, его придется докупать, а в случае битумной черепицей здесь есть большой подводный камень. Новые гонты могут отличаться по цвету от тех, что уже уложены на крыше, а подобрать такую же расцветку непросто.

Когда две почти одинаковые коллекции находятся на разных домах, они действительно не отличаются по цвету, но когда посреди ската есть вкрапление с другим, пусть до этого и малоотличимым оттенком, это будет бросаться в глаза. И здесь уже не важно, сколько оттенков различают мужчины и женщины – на крыше все заметно.

Что тут говорить, если даже в одной пачке встречаются разные по цвету листы, к тому же в разных пачках и приобретенные в разное время. Поэтому берите все с запасом, тем более, что со временем крышу нужно будет ремонтировать. С этим сталкиваются все, и ваша душа будет спокойна, что в гараже лежит готовый ремонткомплект.

Ориентировочно вам понадобится столько материала:

Сколько нужно купить гибкой битумной черепицы для крыши?

Обычно готовую черепицу при покупке упаковывают по 22 гонта, этого хватит как раз на 3 квадратных метра кровли. А если вам нужно рассчитать вес, то, как правило, один квадратный метр однослойной черепицы получается от 5 до 8 кг (у многослойной – 20 кг).

Еще простой во время строительства крыши тоже не сулит ничего доброго, ведь в это время вполне могут начаться осадки или проблемы с рабочими, которые не хотят ждать. Ведь нужного материала может не оказаться на складе, или компания откажется продавать такой маленький объем выбранной коллекции.

Но закупать слишком много черепицы тоже нет смысла, ведь это все-таки затраты. К тому времени, когда дело доходит до крыши, зачастую оказывается, что смета на дом была приуменьшена и средств просто не хватает. Поэтому перестрахуйтесь и подойдите к этому вопросу разумно.

Чтобы быть спокойным и точно все измерить, вам достаточно обычной линейки, транспортира и простых знаний из геометрии. Все, что нужно будет сделать – правильно посчитать площадь скатов и учесть некоторые моменты.

Главное постарайтесь все сделать так, чтобы обрезков у вас было минимум. Т.е., чем больше целых гонтов и меньше обрезанных вы используете, тем лучше. Дополнительные расходы материала все равно будут, но лучше их минимизировать.

Между прочим, именно из-за этого смета на строительство крыши зачастую выглядит более бюджетной, чем получается в реальности – как раз из обрезков и неиспользованных материалов.

Еще один важный момент: фактическая площадь черепицы будет немножко больше из-за перекрытия, чем чистая площадь покрытия. Поэтому к общему количеству, которое у вас получилось, добавьте еще 3-4% на перекрытие гонтов.

Теперь подсчитайте площадь скатов как геометрические фигуры. Если скаты имеют четкую прямоугольную форму, то умножьте длину на ширину, если сложную – тогда площадь той фигуры прямо на листе, которую вы видите, но полученный результат умножьте на 1,221, к примеру, если у вас традиционный угол наклона в 35°, или на 1,414, если в 45°.

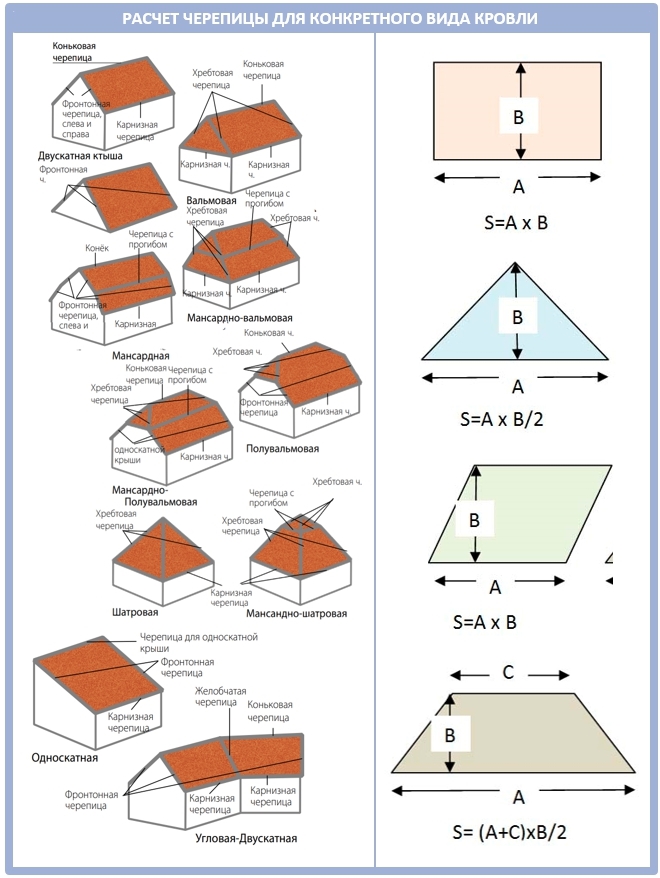

Как посчитать площадь ската для мягкой черепицы

Запишите параметры вашей крыши, и умножьте их на коэффициент 0,02. Так вы переведете каждый 1 реальный метр в 1 сантиметр на бумаге, и еще умножите на 2, чтобы ваш нарисованный дом было хорошо видно.

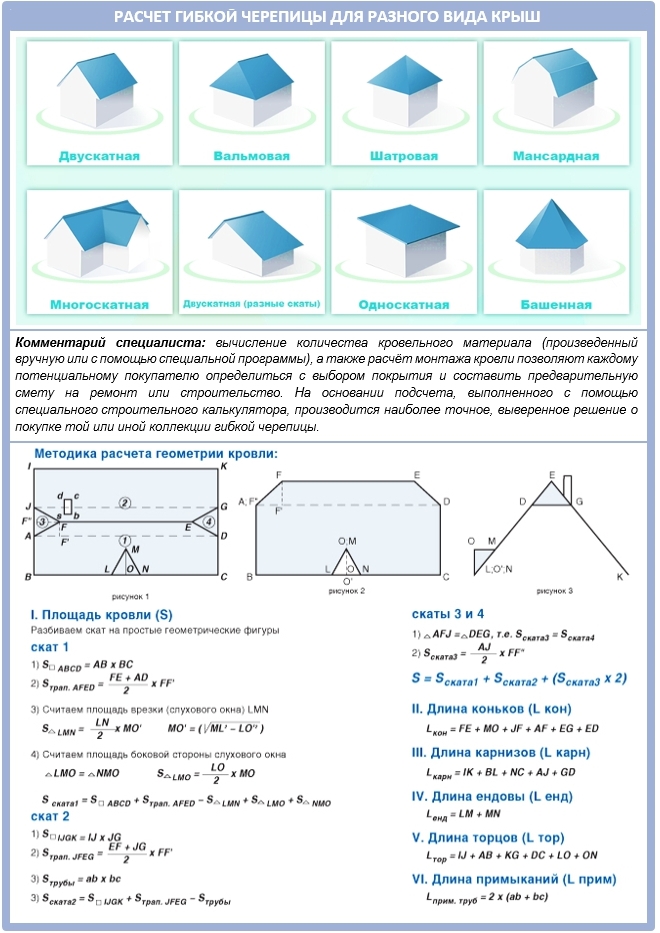

Самостоятельный расчет количества гибкой черепицы для крыши

Разобраться с площадью более сложной крыши вам поможет этот видео-урок:

Подведем итог: вы поступите правильно, если не будете хвататься за расчет сразу всей крыши, а разделите ее на четкие отдельные геометрические элементы. Просто найдите площадь каждого из них, и рассчитайте упаковки битумных упаковок конкретно для них. Потом просто суммируйте количество упаковок.

Этот метод куда надежнее, чем суммировать площадь всех элементов крыши и уже тогда рассчитывать нужное количество гонтов. Почему? Сейчас поясним подробнее.

Все дело в подвохе. Например, вы рассчитываете количество мягкой черепицы для треугольного ската. И вы понимаете, что сами гонты продаются стандартного размера, т.е. подрезанных конкретно под вашу крышу не существует. А поэтому идеально впритык, без остатка, они никак не могут так лечь. Поэтому в итоге вам придется приобрести немного больше листов, потому что будут отходы.

А вот если вы суммируете количество пачек, которые будут нужны для этой части кровли, у вас получится неверное количество материала. Дело в том, что вы добавите площади всех скатов, и получится одна сплошная фигура, как два треугольника дают один прямоугольник.

А на практике гонтов не хватит, ведь вы не учитывали, что по диагонали этих треугольников края листов придется просто отрезать, и их остатки не попадут автоматом на другие скаты.

И, наконец, сами производители также советуют умножать их на специальный коэффициент, который будет зависеть от формы гонта. Например для мягкой битумной черепицы для Tegola Классик он равен 0,25.

Также, добавьте к итоговому числу 10%, чтобы у вас всегда был технологический запас на брак в работе или небольшую ошибку в расчетах.

Если в процессе монтажа вам понадобится битумная мастика. Рассчитывайте ее так: количество 5 литров на каждые 60 квадратных метров кровли. Запаситесь заранее кровельными гвоздями, а еще лучше – пневмопистолетом. Всего гвоздей вам нужно будет по 4 штуки на лист, а это как, как правило, по 0,5 кг на 10 квадратных метров кровли.

К слову, вы можете попробовать рассчитать вашу кровлю в онлайн-калькуляторе, если вы ему доверяете. Но мы советуем вам все-таки справиться с такой задачей самостоятельно, а при помощи разных калькуляторов только подтвердить свои расчеты.

В таких калькуляторах обычно нужно вести форму крыши, площадь ее поверхности, длину сторон и иногда даже фирму и дизайн. Если если вы уже точно знаете, у какого производителя будете брать черепицу, зайдите на его сайт – там точно есть такой онлайн-калькулятор и он более точно рассчитает вашу кровлю, по сравнению с аналогами.

Этап III. Разметка скатов кровли под укладку

Очень удобно сначала измерить площадь ската крыши, уменьшить ее в n-е число раз и перенести ее макет на бумагу.

Затем разделите на равное количество полос (путем проб), и определить таким способом самый удачный размер гонта среди предлагаемых на сайте производителя:

Крыша из мягкой черепицы: расчеты + пошаговый обзор монтажных работ

Эта же схема, как вы видите, станет вашей шпаргалкой при разметке скатов уже под саму укладку.

Этап IV. Устройство стропильной системы и основания

Итак, кровельная гибкая черепица укладывается на жесткое основание. Под нее желателен подкладочный ковер, который будет выполнять роль гидроизоляции и одновременно шумо- и теплоизоляции.

Монтаж мягкой черепицы предполагает наличие только ровного, сухого основания, без волн или дефектов, которые обязательно будут видны:

Как построить основание под мягкую черепицу

А вот рассчитать количество фанеры несложно: нужно всего лишь учитывать запас 3-4 процентов. Вот каким должно быть основание под мягкую кровлю:

Этап V. Обеспечение гидроизоляционного слоя

В процессе монтажа мягкой черепицы вам следует особенно позаботиться о слабых местах кровли, где есть напор дождевой воды и наиболее часто возникают протечки или повреждаются смонтированные гонты:

  • Первый, кто открыт небу – конек. Это горизонтальное ребро, где ты пересекаются да кровельных ската.
  • Фронтоны, а именно боковая часть кровельных скатов, которые подвергаются серьезным ветровым нагрузкам, куда вы будете крепить торцевые ветровые планки, чтобы защитить подкровельное пространство от влаги.
  • Желобок, расжелобок или ендова – внутренний угол, который образован тоже двумя скатами кровли, но уже внизу. Наиболее уязвимы в плане протечек, ведь сюда стекается вся вода с крыши. Вот почему сюда, не зависимо от конструкции крыши, обязательно укладывается дополнительная гидроизоляция.
  • Карниз – самая нижняя часть кровли, которая защищает поверхности стены от дождевой воды и где вы установите карнизную планку.

Поэтому еще перед укладкой позаботьтесь о надежном и защищенном основании:

Монтаж подкладочного ковра под мягкую черепицу Гидроизоляция крыши под мягкую черепицу

Теперь на подготовленное основание монтируют капельники и укладывают подкладочный ковер. Обычно он состоит из битума и служит дополнительной гидроизоляцией, которая лишней не бывает.

Монтировать его нужно горизонтально снизу-вверх с перехлестом от 10 до 15 см:

Укладка подложки под мягкую черепицу

Вы наверняка задавались вопросом: зачем подкладочный ковер, если битумная черепица сама по себе гидронепроницаема?

Дело в том, что гонты – материал поштучный, не сплошной, а потому для воды (особенно в проблемных местах) всегда есть шанс проникнуть под лист. И в этом часто способствует ветер!

Монтаж подкладочного ковра под мягкую черепицу

Этап VI. Монтаж доборных элементов

А теперь перейдем к установке доборных элементов. При обустройстве кровли из мягкой черепицы используются почти такие же как, у металлических кровель, и только с небольшим различием.

Обычно все эти доборные элементы имеют стандартную для гибкой черепицы длину 2 метра. Чтобы рассчитать количество металлических планок, нужно узнать общую длину на кровле, где таковые нужно будет укладывать, и поделить на 1,9 м.

Чтобы узнать полезную длину каждой планки, учитывайте их нахлест. Какой? У разных производителей планки могут отличаться, вам нужно будет посмотреть в техническом руководстве к продукции.

В работе с кровлей из мягкой черепицы вы встретитесь еще с такими понятиями, как коньковая вентиляция и другими. Если у вас будет желание, вы можете укомплектовать такую кровлю полностью, например, установив на нее вентиляционные ПВХ-ленту из алюминия или пластика.

И снегозадержатели, если вы переживаете, что шершавая поверхность крыши не выдержит такое количество снега, которое выпадает в вашей области.

Самые удобные из них – снегостопоры. Разместите их в шахматном порядке порядки по крыше. Они похожи на небольшие крючки, и заметны на крыше не будут, только делать это следует еще в процессе монтажа черепицы, чтобы заводить часть элементов под лист.

Этап VII. Укладка первых рядов черепицы по разметке

В процессе укладки вам помогут разметочные линии. Это направляющие, по которым вы сможете выравнивать гонты по горизонтали и вертикали. Нанести их не сложно разметочной шнуркой или меловой отбивкой:

Расчет мягкой черепицы для крыши своими руками

Они особенно помогут вам, если в скат врезается какой-то элемент крыши, или вообще геометрия у крыши необычна.

Шаг вертикальных линий должен соответствовать ширине самой рядовой черепицы, а горизонтальные линии наносят каждые 5 рядов, это примерно 80 см. Но помните, что линии – только направляющие, а не жесткий ориентир:

Самостоятельная разметка ската под укладку черепицу

При монтаже мягкой черепицы первым делом нужно все рассчитать. При помощи шнурки измерьте перепад по высоте каждой контробрешетки и исправьте их. Поверхность важно сравнить в одну плоскость.

Разметка гонтов под укладку на кровлю Монтаж гонтов разной формой нарезки

Для более надежной гидроизоляции первый ряд черепицы крепят на битумную мастику (можно взять специальную от «Технониколь», которая как раз предназначена для таких целей):

Монтаж первого ряда гибкой черепицы Укладка стартовой полосы из мягкой черепицы Обход мягкой черепицей дымовых и вентиляционных труб

Этап VIII. Обход черепицей инженерных труб

Важно грамотно сделать обход труб, для чего вам понадобится специальный фартук и битумная мастика:

Крыша из мягкой черепицы: расчеты + пошаговый обзор монтажных работ

Этап IХ. Фиксация коньковой и хребтовой черепицы

И, наконец, уложите коньковую черепицу:

Монтаж коньковой черепицы на мягкой кровле

Коньково-карнизная черепица обычно рассчитывается так: одна упаковка должна перекрывать 12 погонных метров конька и 20 погонных метров карниза. Ориентируйтесь на эти параметры.

К слову, для двух- и трехслойных черепиц, которые еще называют ламинированными, приобретать карнизную черепицу отдельно не нужно. Дело в том, что у такого вида нижний прямоугольной слой уже выполняет эту функцию. Конек рассчитайте по такой формуле: длину всего конька поделите на длину вентиляционного конька.

В карнизной области вы можете установить алюминиевую москитную сетку, или ПВХ-ленту. Она будет равна погонным метрам по периметру кровли, ведь нахлеста у нее нет.

На кровлю из мягкой черепицы устанавливать снегозадержатели не нужно, ведь у нее поверхность шероховатая, хорошо задерживающая снег, без угрозы его лавинообразного схода.

Как вы видите, стоит только постараться разобраться, применить самые простые школьные математические формулы, проявить терпение – и новая крыша получится вполне экономичной, аккуратной и надежной!
