Как правильно строить каркасный дом с односкатной крышей: пошаговый инструктаж от А до Я

Односкатная крыша, по мнению современных архитекторов, имеет главное решающее значение в разработке не только жилья эконом класса, но и стильного. Ведь те силы и затраты, которые обычно идут на строительство многоскатной, теперь можно направить на экстерьер. Например, на строительство бассейна перед домом или пристройке барбекю-террасы. А в остальном же односкатная крыша не уступает вообще ни в чем.

Поэтому вовсе не значит, что дом с односкатной крышей получится неказистым или слишком простым. Напротив, поиграв с наклоном и направлением такой конструкции, кровельным материалом и внутренним пространством, вы получите уникальный архитектурный проект, которого точно не будет ни у одно из ваших знакомых. А наш сайт позволит сделать такой дом недорогим в строительстве и современным и внутри, и снаружи!

Содержание

Для начала предлагаем вам небольшое ознакомительное видео:

Архитектурные преимущества односкатных крыш

Конечно, там, где двускатные крыши существовали тысячелетиями, все необычное кажется некрасивым и нелепым. Но Эйфелева башня во Франции в первые годы постройки смущала местных жителей своей «неказистостью».

Мода на односкатные европейские виллы пришла на российские просторы совсем недавно. И до сих пор отдельно взятые архитекторы восстают против подобного тренда, называя моноскатные крыши исключительно «сарайными» и утверждая, что клиенты даже не смотрят на подобные проекты.

Но на самом деле не только заказчики своего будущего «дома мечты», но самостройщики с золотыми руками все чаще делают крыши своих построек именно односкатными, с разным углом, направлением и сочетанием с другими крышами. Потому что, кроме более динамичного вида, который может дать только наклоненная плоскость, односкатные крыши на деле более функциональны и даже экономичны.

Каркасные дома с односкатной крышей

Чаще всего в мировой практике односкатные крыши можно встретить в финских домах, которые известны своим приятным сочетанием скромности и выдержанности:

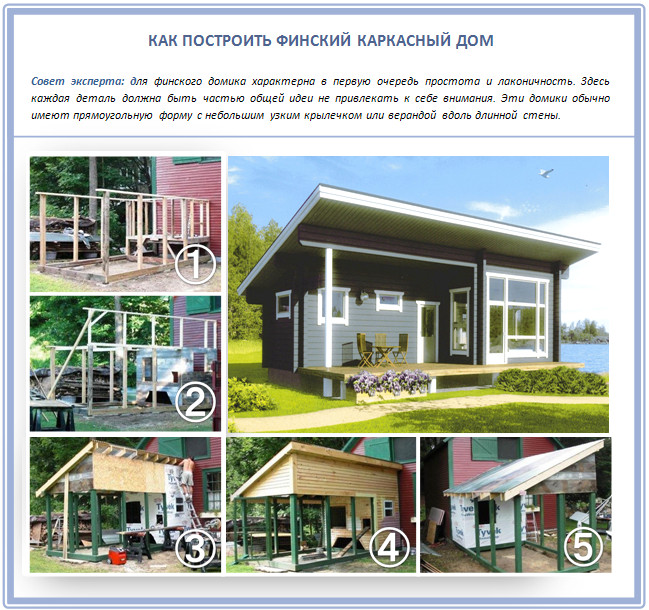

Финский каркасный дом с односкатной крышей.

В теплых и жарких странах дома с односкатной крышей особенно популярны: не нужно никакого утепления изнутри, дизайн всегда выглядит оригинально, да и по затратам такая кровля обходится намного дешевле. Вот и северные страны стали перенимать эту полезную моду.

Например, не так давно в Норвегии создали новый тип жилого дома – высокотехнологичный, с односкатной крышей наклоном в 19°. Он сам вырабатывает энергию, благодаря солнечным панелям на крыше: атриум обладает достаточной термической массой, чтобы за день накапливать достаточно тепла и отдавать его всю ночь. Причем не только отдавать, но и обеспечивать весь дом электроэнергией.

А для водяного обогрева стен и полов используется нагретая солнцем дождевая вода, которая стекает по односкатной крыше прямо в водосток. С обычной двускатной или вальмовой крышей все этого не возможно было бы реализовать!

Стоит ли делать «односкатку» для жилого дома?

До недавнего времени односкатные крыши нельзя было назвать популярными в России. Так уж сложилось исторические, что из-за ветров и обильных снегов в этой стране наиболее практичными себя показали именно двускатные крыши, которые в более снежных регионах были острыми, а в более ветреных – пологими.

И чисто визуально коренное население привыкло видеть на домах крыши с уклоном хотя бы в 30-40°, где есть традиционный чердак для хранения самого разного. А односкатные крыши несут в себе такие неудобства:

  1. Малопонятное пространство у верхнего мауэрлата. Под мансарду его не используешь, а чердак получается необычным. Оставить же без чердака – тогда вся геометрия внутреннего помещения будет казаться ломанной и вызывать дискомфорт.
  2. На односкатной крыше дождевая вода оказывает в два раз большее давление, чем у двускатной. Почему? Все просто: по одному скату течет вся жидкость, которая на него попадет, пока не упадет на землю. А если вы возьмете и переломите этот скат пополам, «домиком», то теперь вода разделится у конька на два потока. А это – в два раза меньшее количество и наплыв. Вот почему односкатные крыши проблематичны в плане протечек, особенно, если неправильно подойти к выбору кровельного материала.
  3. Односкатная крыша представляет собой одну целостную плоскость, а это – настоящий парус. Вот почему при бурях и сильных ветрах в первую очередь страдают именно такие крыши.
  4. Необходимость в прочной стропильной системе. Нагрузка здесь всегда распределена меньше, чем у двускатной крыши, а потому стропила придется делать толще и прочнее.
  5. Усложненная вентиляционная система, которой иногда вообще не уделяют никакого внимания, а потом удивляются короткому сроку службы таких крыш.
  6. Еще минус такой крыши в том, что в обильные снегопады ее придется очищать, иначе может случиться излом кровельного материала и строительной системы. А в обычные дни, наоборот, снег сам сходит с такой крыши, причем не лавинообразно, а постепенно.
  7. Непопулярность экспериментов. Даже больше: рисковать собственными вложениями в строительство не хотят ни богатые, ни бедные, а конструкторы и вовсе впадают в отчаяние от любой необычной крыши.

Вот из-за всех этих причин односкатные крыши в нашей стране в 99% случаев встречаются только на банях, гаражах и летних дачных домиках. Хотя при этом в малоснежном и не особо ветреном регионе такая крыша могла принести немало бонусов, включая тот же необычный стильный дизайн.

Каркасные дома с односкатной крышей и вовсе считаются самыми энергосберегающими. Это не учитывая то, что площадь южной стены в таком доме будет самой большой, а северная стена – самой маленькой. Теперь видите разницу с двускатными проектами? Причем сама северная сторона еще строится без окон, и служит одной из стен подсобного помещения: котельни, бойлера или каптерки, где хранится садовый инвентарь. А вот наличие чердака под крышей в частном строительстве уже считается отжившим свое время.

Односкатная крыша замечательна тем, что обладает:

  • Простой конструкцией. Настолько простой, что при небольшом частном строительстве для нее даже не делают особо точных расчетов. Здесь не нужно подгонять скаты к друг другу, добиваться идентичности их веса и нагрузки на стены. Не нужны сложные поддерживающие системы, которые часто встречаются в других видах крыш.
  • Высокой практичностью. Кроме основных функций крыши, ее при минимальном угле наклона также используют как открытую площадку для самых разных целей.
  • Надежностью. Ввиду свой простоты и незатейливости, такая крыша на самом деле еще и самая надежная среди всех других.

А из практических сторон выделим такие:

  1. Возможность устроить дом без чердака и связанных с ним проблемы.
  2. Оригинальная геометрия потолка, которую задействуют как отдельный дизайнерский элемент.
  3. Отсутствие конька и щелей под ним.
  4. Возможность отводить дождевую воду и снег с крыши только в одну сторону – куда наклонен скат. Это важно, если прямо перед вашим домом ходят люди (как на улицах города) или же вы разбили красивый сад и не хотите заливать его в дожди.

И, конечно, простота строительных работ:

Односкатная крыша шаг за шагом

Ноу-хау: сочетания односкатных крыш

Есть одна новая архитектурная мода: двускатная крыша, которая состоит из двух односкатных, но не соединенных в коньке. И технологически речь идет все-таки о двух отдельных односкатных крышах, которые строятся по всем правилам. А по середине размещают либо плоскую часть, либо открытую террасу между двумя половинами дома. Невероятно удачное и функциональное решение, заметим, которое позволяет добавить побольше естественного освещения в дом.

Дома с односкатной крышей признаны во всем мире как наиболее благоприятные в плане энергосбережения. Что и не удивительно, ведь куб в этом плане тоже занимает первое место, а что же тогда представляет собой такой дом, если не куб?

Сейчас мы вам раскроем секрет: все дело в компактности. Любое строение называется компактным, если у него насколько только возможно минимальная площадь всех внешних поверхностей. Так, дом иногда строят по достаточно заковыристым проектам, когда почти у каждой комнаты – по три внешней стены, плюс еще сложная крыша. А иногда так, что у комнат – всего по одной такой стене, а крыша вообще односкатная.

В чем суть? Чем меньше таких внешних поверхностей, которые контактируют с холодным уличным воздухом, тем сам дом окажется теплее. Вот почему в строительстве так важна компактность!

Необычные односкатные крыши каркасного дома

В этой конструкции все просто: односкатные крыши строятся по одинаковым шаблонам, но опираются на два параллельных мауэрлата-прогона. И главный плюс в том, что такая безраспорная конструкция не «раздвигает» стены дома своим давлением, а, значит, к самому каркасному строению уже намного меньше требований по прочности. Правда, в таком доме должны быть минимум две внутренние стены.

А еще в современной архитектуре сравнительно недавно появился новый стиль: объединенные в единое целое крыши, которые имеют наклон в разные стороны.

Современный каркасный дом: от фундамента – до крыши

Каркасный дом с односкатной крышей представляет собой постройку из пиломатериалов и закрепленных древесных панелей. Сам каркас такого дома нужно строить либо из металла, либо из бруса твердых пород. Именно твердых, тогда как стропила на крышу делать следует как раз из хвойных пород. Сейчас поясним.

Дело в том, что твердые породы древесины имеют свойство держать геометрическую форму и не изменяться со временем: не усыхать, не усаживаться, не выкручиваться. И, естественно, на изгиб ввиду таких свойств они работают плохо. А вот хвойные породы как раз и хороши тем, что отлично справляются с динамичными нагрузками, почему и стены делаются статичными и прочными, а стропила – более гибкими и выдерживающими и усадку дома, и небольшой прогиб из-за снега.

Хотя и на металлическом каркасе получаются замечательные дома:

Каркасный дом на металлическом каркасе с односкатной крышей

Устройство фундамента под каркасный дом

Под небольшой одноэтажный дом проще всего сделать столбчатый фундамент. Но, если вы строите добротный двухэтажный каркасный дом с односкатной крышей, технология будет уж немного другой.

Дело в том, что простой столбчатый фундамент здесь уже не подойдет. Каркасный дом хуже любого другого переносит сезонные движения грунта, проседание земли или другие подобные проблемы, а потому опытные строители советуют делать под него именно плитный фундамент. Такой берет все динамические нагрузки на себя, а целостность каркаса сохраняется.

Поэтому для двухэтажного дома сделайте именно такой фундамент:

Дом с односкатной крышей без чердака

Либо более современную утепленную шведскую плиту:

Строительство каркасного дома на УШП

Технологии каркасного строительства стен

Всего существуют две основные технологии каркасного строительства.

Каркасно-панельная технология

В этом случае каркасный дом строится из разных отдельных строительных материалов: брусьев, облицовки, утеплителя, внутренней отделки, паро- и гидроизоляции. Все это крепится на каркас в своей последовательности, и в итоге мы имеет дом, который по качествам не хуже постройки из бруса.

Вот хороший пример строительства по такой технологии:

Строительство каркасного дома с односкатной крышей

А главные компоненты дома, построенного по такой технологии, выглядят так:

Что собой представляет каркасный дом?

Каркасно-щитовая технология

Для сборки таких домов изначально делается подробный проект, по которому уже в заводских условиях изготавливаются щиты необходимого размера. Речь идет о многослойных панелях, в которых уже изначально входит внутренняя обшивка, утепления и все виды изоляции. Все, что вам нужно – только закрепить эти щиты на каркасе дома, что занимает в общем всего два дня. В итоге весь дом, начиная от проектирования и заканчивая обустройством крыши, строится всего за неделю.

Так, наиболее популярны в каркасно-щитовой технологии утепленные SIP панели. SIP – это стеновая панель, которая предназначена нести продольные нагрузки. Каркасный дом по канадской технологии, которая как раз и предусматривает использование SIP, получается особенно теплым и целостным.

И при строительстве каркасного дома из такого материала возникает такой вопрос: а крышу делать из этого же материала, или все же традиционную? С балками, стропилами и обрешеткой? Дело в том, что здесь все решает длина перекрытия.

Так, при небольших пролетах, до 5-6 метров односкатная крыша каркасного дома вполне может быть из SIP. Она будет уже утепленной, прочной и простой в исполнении. Тем более, что у SIP хорошая прочность на изгиб. Но для больших пролетов лучше строить традиционное перекрытие и усиленные стропила. Ведь из SIP не сделать сложной крыши, а вот как раз односкатную достаточно легко:

Строительство каркасного дома из сип-панелей

Важно только знать, как правильно соединить балки перекрытия с такими стенами:

Строительство односкатной крыши в каркасном доме

Устройство односкатной крыши на каркасном доме

Односкатную крышу в дизайнерском мире еще называют моноскатной. Дом с такой крышей современные архитекторы видят как-то по-другому, чем односкатную или вальмовую: более легкой, воздушной и стильной.

Односкатная крыша замечательно ведет себя там, где пролеты от 6 до 8 метров. Обычно уклон ската делают к северу, а в южных фасадах обустраивают большие окна. Нередко практикуется наружное утепление такой крыши: сверху экструзионный пенополистирол, который залит цементной стяжкой, а поверх нее – кровельный ковер.

Что также хорошо, водоотводная система в такой кровле упрощена и нужна только на одной стороне, а не на двух или четырех сразу. Но это не обязательно: на ориентированном в южную сторону скате за границей часто обустраивают солнечные коллекторы.

Шаг 1. Проектирование

Односкатная крыша любого формата всегда отличается от двускатной тем, что здесь стропила не соединяются в коньке, а обоими концами крепятся к стенам здания. Т.е. конька как такового нет вообще. Единственное исключение – прогон, на который крепятся наслонные стропила, но он по высоте никогда не превышает уровень всего ската.

Если вы строитесь по каркасно-панельной технологии, тогда вам проще всего будет создать разницу стен:

Как построить каркасник с плоской крышей

А вот если вы используете сип-панели или стены уже сделаны одной высоты, тогда придется изготавливать стропильные фермы.

Наслонные стропила в односкатной крыше делают тогда, когда у здания есть внутренняя крепкая перегородка. Ведь чем длиннее стропильная нога, тем больше существует опасность ее прогиба или выворачивания. А потому, если есть возможность подпереть такие стропила – нужно ее использовать.

В этом случае на несущую перегородку крепится прогон:

Двухэтажный дом с односкатной крышей

Теперь стропила делаем уже в два раза короче – так, чтобы каждое из них одним концом упиралось на стену, а вторым – на прогон. И обязательно проверяем лазерным уровнем угол наклона таких стропил – он должен полностью совпадать. И внешне такая крыша не будет отличаться от более простых односкатных.

Но в общем наслонные стропила односкатной крыши могут быть во всех этих вариантах:

Стропила односкатной крыши своими руками

Хотя наслонные стропила в односкатной крыше именно каркасного дома могут быть вообще безраспорными:

Безраспорные стропила односкатной крыши

Висячие же стропила хороши тем, что их можно сооружать прямо на земле, в виде готовых ферм. Ведь их главное отличие от наслонных в том, что нагрузка теперь передается на сам стропильный треугольник, а не на стены здания. И это вполне разумно, ведь чаще всего односкатные крыши устраиваются как раз на небольших постройках, таких, как баня, гараж или бытовка. А стены у таковых обычно не радуют особой крепостью.

Вот так и решайте: если ваша постройка не отличается монументальностью стен, делайте висячие стропила, а если более-менее крепка и есть внутренняя стен – тогда наслонные. Выбор довольно прост!

Шаг 2. Вырез под мауэрлат

Определились? Тогда уточните будущий угол наклона такой крыши и сделайте шаблон для стропил:

Как изготовить стропила для односкатной крыши

А сам вырез нужно сделать, чтобы опереть стропила односкатной крыши на мауэрлаты. Главная задача мауэрлата – компенсировать горизонтальную неровность стен. Вот почему при его укладке обязательно вооружитесь строительным уровнем.

Мауэрлат для односкатной крыши каркасного дома

Шаг 3. Изготовление стропил

Для этой задачи вам понадобятся такие крепежные элементы:

Крепежные элементы для строительства каркасного дома

А насколько будут сложными у вас стропила, зависит от того, какая нагрузка на них планируется. Чем выше, тем стропила должны быть более усиленными изнутри:

Усиленные стропила для односкатной крыши каркасного дома

Шаг 4. Расчет обрешетки

Как только закрепите стропилы, переходите к обрешетке. Чем меньше уклон односкатной крыши, тем чаще обрешетка должна быть (вплоть до сплошной):

Обрешетка для односкатной крыши дома

Шаг 5. Кровельное покрытие

Для небольшого уклона крыши используйте мягкую черепицу, которая вообще чаще всего встречается на каркасных домах:

Выбор кровельного покрытия для односкатной крыши

А на более крутых скатах – что уже душа пожелает, только заранее рассчитайте вес кровельного покрытия на весь дом и фундамент:

Прочная обрешетка под черепицу каркасного дома

Остается только уложить выбранное кровельное покрытие и организовать водослив. Который, к счастью, в односкатной крыше делается только с одной стороны:

Водосток односкатной крыши

Шаг 6. Остекленение

С относительно недавних пор в каркасном строительстве появилось новый писк моды: чистота, лаконизм и много стеклянных поверхностей. Что легче всего достигается именно путем каркасной технологии, для которой наличие односкатной крыши вместо массивных и неуклюжих многоскатных – настоящая отдушина:

Каркасный дом с пристроенной верандой и односкатной крышей

Самый простой, по мнению современных архитекторов, способ привнести в каркасный дом больше света и легкости – сделать прозрачные вставки в крышу или и вовсе светопропускающей какую-то ее часть. Например, над крытой верандой или часть над мансардой. Причем на самом деле речь идет вовсе не о стекле, а как раз о современном кровельном поликарбонате, которые чаще используется монолитным или гофрированным. Об этом на нашем сайте есть отдельная статья, а здесь отметим только некоторые технические моменты.

Выбирая толщину поликарбоната, который вы собираетесь использовать для строительства крыши, рассчитайте заранее климатические и статические нагрузки. Вы наверняка видели фото, где у красивых прочных теплиц на весну оказываются полностью проломленными крыши? А все потому, что при покупке хозяева решили сэкономить на качестве, не рассчитав, такие тонны снега выпадают суровыми русскими зимами. Вы бы не хотели, чтобы что-то подобное произошло с крышей вашего дома, не правда ли? Ведь заменить верх обычной теплицы не составит труда, а вот замена крыша дома – настоящие проблемы.

Крепить профилированные поликарбонатные листы на крышу нужно при помощи того же крепления, что используется и для металлопрофиля. Это – самонарезающиеся и самосверляющиеся винты типа STSD. Сами же листы скрепляются между собой специальными профилями, которые снабжены резиновыми уплотнителями EPDM. Все это необходимо для того, чтобы такая красивая крыша не протекала. Есть также в продаже особый соединительный алюминиевый профиль – для поликарбоната П-6066. Он состоит из специальной прижимной планки и уплотнителя, но его крепить уже нужно при помощи саморезов прямо к трубе или обрешетке.

Кроме того, если у вас останутся остатки поликарбоната (листы ведь выпускаются стандартные), используйте его для остекления подсобных помещений:

Поликарбонат в крыше каркасной бани

А лишнее с другого кровельного покрытия так не применить.

Дом с односкатной крышей, построенный по каркасной технологии при грамотном подходе, будет самым современным и стильным!
