Монтаж металлочерепицы и других элементов «кровельного пирога»

Содержание

Немного о металлочерепице

Металлочерепица представляет собой холоднокатаные профилированные листы оцинкованной стали с покрытием. Её волнообразный рельеф имитирует форму керамической черепицы. Она прочная, недорогая, долговечная, устойчивая к любым внешним воздействиям. Предоставляет простор для дизайнерских решений благодаря широкому ассортименту профилей и цветов. Этот материал неизменно пользуется спросом практически во всех регионах.

Мы расскажем о том, как монтировать следующие виды металлочерепицы: Монкатта®, Ламонтерра®, Ламонтерра®X, Ламонтерра®XL, Монтекристо®, Монтерроса®, Трамонтана®. Сразу отметим: монтаж всех указанных вариантов практически идентичен.

Для примера возьмём «тёплую» кровлю, поскольку её монтаж более сложный. Предположим, что стропильная система готова и осталось только смонтировать «кровельный пирог».

Монтаж металлочерепицы и других элементов «кровельного пирога»
Так выглядит «тёплая» кровля. Теплоизоляция расположена в плоскости стропил

Какой инструмент вам понадобится?

Монтаж металлочерепицы и других элементов «кровельного пирога»
  • Просечные ножницы. С их помощью вы сможете разрезать листы металлочерепицы без повреждения защитного цинкового слоя.
Монтаж металлочерепицы и других элементов «кровельного пирога»
  • Насадка на дрель. С помощью неё вы также сможете разрезать листы металлочерепицы ― дрель будет функционировать как электрические ножницы.
Монтаж металлочерепицы и других элементов «кровельного пирога»
  • Специальный нож для резки теплоизоляционных материалов.
Монтаж металлочерепицы и других элементов «кровельного пирога»
  • Строительный степлер. С его помощью вы легко прикрепите полотна гидро- и пароизоляции к стропилам.
Монтаж металлочерепицы и других элементов «кровельного пирога»
  • Шуруповёрт. Необходим для соединения элементов кровли с помощью саморезов.

Из сопутствующей продукции потребуются:

  • соединительная лента (для проклейки стыков полотен гидроизоляции);
  • ремонтная эмаль (для восстановления полимерного покрытия в случае его повреждения);
Монтаж металлочерепицы и других элементов «кровельного пирога»
  • герметики (для защиты уязвимых мест кровли от влаги);
Монтаж металлочерепицы и других элементов «кровельного пирога»
Монтаж металлочерепицы и других элементов «кровельного пирога»
  • кровельные саморезы (для соединения элементов кровли).
Монтаж металлочерепицы и других элементов «кровельного пирога»

«Тёплая» кровля: монтаж гидро-, тепло-, пароизоляции

Гидроизоляция

Монтаж кровли можно начать с гидроизоляции (её монтируют поверх стропил). Она защищает утеплитель от конденсата, который может скапливаться на внутренней стороне кровли.

Если конструкция кровли предусматривает наличие ендовы (внутреннего угла, места стыка скатов), этот элемент изолируют в первую очередь. Гидроизоляцию раскатывают по направлению сверху вниз по всей длине ендовы.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Направление монтажа отмечено стрелкой

Затем ― поперёк стропил (горизонтально), начиная с карниза и постепенно двигаясь вверх, к коньку.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Направление монтажа отмечено стрелкой

Важно: гидроизолирующие мембраны монтируют без провиса, плёнки ― с провисом примерно 20 мм.

Поскольку гидроизоляционный слой монтируют из нескольких полотен, их стыки надо герметизировать (иначе гидроизоляция не будет выполнять свои функции). Для этого применяют двустороннюю соединительную ленту.

Фиксируют гидроизоляцию с помощью контробрешётки (используют деревянные бруски 32х50 или 50х50 мм).

Монтаж металлочерепицы и других элементов «кровельного пирога»
Установка контробрешётки

Теплоизоляция

Утеплитель монтируют, чтобы снизить теплопотери здания. Теплоизоляционные плиты и маты устанавливают между стропилами.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Монтаж теплоизоляции

Пароизоляция

Чтобы защитить теплоизоляцию от влажных испарений со стороны чердачного или жилого помещения, с обратной стороны утеплителя монтируют пароизоляцию.

Монтаж осуществляется по направлению снизу вверх. Пароизоляционный материал фиксируют на стропилах с помощью строительного степлера.

Стыки полотен проклеивают двусторонней клейкой лентой.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Монтаж пароизоляции

Установка обрешётки

Поверх контробрешётки монтируют обрешётку ― «основание» под металлочерепицу.

Металлочерепица: технология монтажа

Этап 1: укладка листов

Рассмотрим 2 варианта укладки металлочерепицы:

А) Вы выбрали листы металлочерепицы, идентичные длине ската (это оптимально, поскольку позволит вам сэкономить время и деньги на подрезке материалов). Их следует укладывать в такой последовательности:

Монтаж металлочерепицы и других элементов «кровельного пирога»
  • Первый лист стальной черепицы выравнивают относительно торца и карниза кровли. Около конька его фиксируют саморезом (1 шт.).

Важно: лист должен «выходить» за карниз примерно на 5 см.

  • Далее монтируют второй, третий и др. листы.

Важно: монтаж металлочерепицы осуществляется слева направо или справа налево?

В первом случае второй лист укладывают под первый (с нахлёстом).

Монтаж металлочерепицы и других элементов «кровельного пирога»
На фото видно, что монтаж осуществляется слева направо и край второго листа укладывают под край первого

Во втором случае ― наоборот, второй лист монтируют на первый. Это же правило актуально для монтажа третьего и последующих листов.

  • Когда ряд металлочерепицы уложен, листы фиксируют между собой саморезами. В зависимости от вида профиля, листы крепят по-разному.
  • Чтобы соединить листы металлочерепицы Монкатта®, Монкатта®L, Ламонтерра®, Ламонтерра®X, Ламонтерра®XL, саморезы вкручивают в гребень волны в месте вертикального нахлёста (стыка листов).
  • Для фиксации между собой листов металлочерепицы Трамонтана®, Монтерроса®, Монтекристо® саморезы вкручивают либо в гребень бокового нахлёста, либо в торец волны.

Важно: пока не надо фиксировать листы на обрешётке. Сначала их необходимо выровнять.

  • Зафиксированные листы выравнивают по карнизу кровли (металлочерепица должна быть расположена строго параллельно карнизу).
Монтаж металлочерепицы и других элементов «кровельного пирога»
Расположение карниза и торца кровли

Б) Если листы металлочерепицы короче, чем скат кровли, правила монтажа немного отличаются. Листы укладывают в такой последовательности:

Монтаж металлочерепицы и других элементов «кровельного пирога»

Листы, обозначенные на картинке номерами 1, 2, 3 и 4, укладывают, фиксируют между собой, выравнивают по линии торца.

Этап 2: фиксация листов. Как крепить металлочерепицу к обрешётке?

Когда листы уложены и выровнены, необходимо закрепить металлочерепицу саморезами.

  • Для крепления металлочерепицы к обрешётке используют кровельные саморезы 4,8х28 или 4,8х35 мм. Они оснащены уплотнительным кольцом из EPDM-каучука и надёжно защищены от ржавчины благодаря оцинковке.
Монтаж металлочерепицы и других элементов «кровельного пирога»

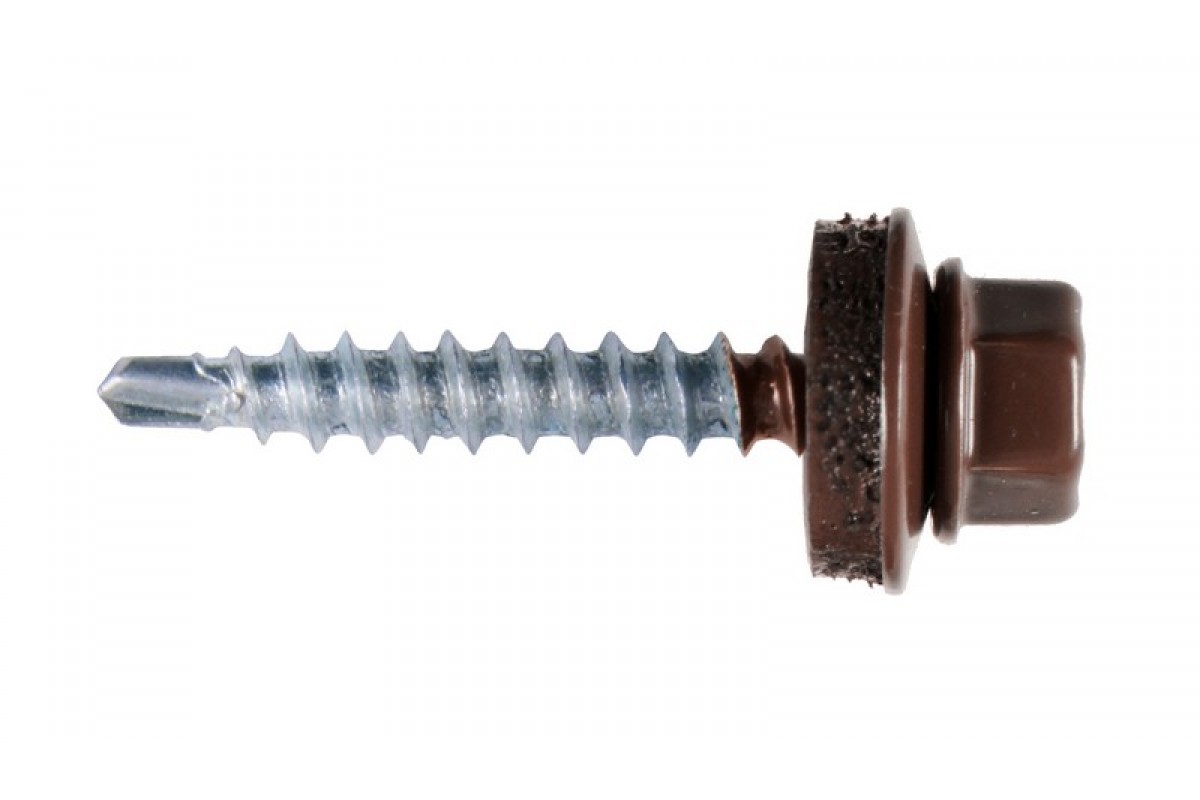

Кровельный саморез 4,8х28 мм
Монтаж металлочерепицы и других элементов «кровельного пирога»
Кровельный саморез 4,8х35 мм
  • Саморезы крепят в прогиб волны (там, где металлочерепица соприкасается с обрешёткой) строго перпендикулярно обрешётке.
Монтаж металлочерепицы и других элементов «кровельного пирога»
Прогиб ― это нижняя часть, «подошва» волны

Важно: если саморез вкручен не перпендикулярно, он либо повредит (сомнёт) кровельный материал, либо неплотно зафиксирует металлочерепицу (в этом случае место крепления будет негерметичным и может стать очагом коррозии).

Монтаж металлочерепицы и других элементов «кровельного пирога»
Саморез вкручивают под углом 90о

Также не следует «перетягивать» саморез, чтобы не повредить EPDM-уплотнитель.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Примеры правильного и неправильного монтажа саморезов
  • Для фиксации 1 м2 кровельного материала используют от 6 до 8 саморезов. Если их будет меньше, материал будет недостаточно зафиксирован. При порывах ветра такая кровля будет шуметь, при серьёзных ветровых нагрузках возрастает риск её срыва.
  • Нижний ряд волн фиксируют саморезами в прогиб. Не следует вкручивать крепёж в каждый прогиб ― достаточно ввинчивать саморезы через волну (первый, третий, пятый прогиб и т. д.).
Монтаж металлочерепицы и других элементов «кровельного пирога»
На схеме обозначены места крепления саморезов
  • Основные саморезы вкручивают в прогиб волны в шахматном порядке ― так металлочерепица будет более плотно зафиксирована.

Важно: саморезы ввинчивают не в каждый ряд волн, а через один (во второй, в четвёртый и т. д.).

Монтаж металлочерепицы и других элементов «кровельного пирога»
Саморезы зафиксированы в шахматном порядке через волну

Монтаж доборных элементов

Следующий этап монтажа ― установка доборных элементов (торцевых, сегментных торцевых, коньковых планок, ендовы, планок примыканий к стене и трубам). Они защищают подкровельное пространство от воздействия влаги и обеспечивают кровле завершённый эстетичный вид.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Расположение коньковых и торцевых планок

Монтаж торцевых планок

Как следует из названия, эти планки монтируют на торцы крыши.

Монтаж металлочерепицы и других элементов «кровельного пирога»
Места крепления и размеры саморезов

Планки укладывают с нахлёстом 50 мм и фиксируют саморезами сверху и сбоку ― размеры и расположение саморезов указаны на схеме выше. Расстояние между местами крепления должно быть 500–600 мм.

Монтаж сегментных торцевых планок

Сегментные торцевые планки устанавливают только на металлочерепицу Монтерроса®, Монтекристо®, Трамонтана®.

  1. Планки монтируют по направлению от карниза к коньку кровли.
  2. Каждая последующая планка укладывается с нахлёстом на предыдущую.
  3. Обратите внимание: при монтаже необходимо следить, чтобы линия, обозначенная на рисунке зелёным цветом, была ровной, прямой.
Монтаж металлочерепицы и других элементов «кровельного пирога»
Так выглядит ровная линия нижнего края планок
  • Сначала планки фиксируют саморезами сбоку. Для боковой фиксации планок используют саморезы 4,8х28 (35) мм.
Монтаж металлочерепицы и других элементов «кровельного пирога»
Саморез 4,8х35 мм
  • Потом — в торец или сверху. Для крепления в торец или сверху ― саморезы 4,8х70 (80) мм.
Монтаж металлочерепицы и других элементов «кровельного пирога»
Саморез 4,8х70 мм

Монтаж коньковых планок

Есть 2 вида коньковых планок:

  • плоские. Не требуют заглушек;
Монтаж металлочерепицы и других элементов «кровельного пирога»
Планка конька плоская
  • круглые. Перед началом монтажа на торцевой части планки с помощью заклёпок или саморезов фиксируют заглушки: конусные (для вальмовой и шатровой кровли) или простые (для всех остальных видов кровель).
Монтаж металлочерепицы и других элементов «кровельного пирога»
Планка конька круглая
Монтаж металлочерепицы и других элементов «кровельного пирога»
             Заглушка конусная
Монтаж металлочерепицы и других элементов «кровельного пирога»
Заглушка простая

Монтаж плоских и круглых коньковых планок осуществляется следующим образом:

  1. В месте стыка скатов монтируют универсальный либо фигурный уплотнитель (если вы выбрали фигурный ― сначала освободите отверстия для вентиляции) либо коньковую вентиляционную ленту.
  2. На уплотнитель или вентиляционную ленту укладывают коньковые планки. Нахлёст между планками должен составлять 100 мм.
Монтаж металлочерепицы и других элементов «кровельного пирога»
Плоская планка
Монтаж металлочерепицы и других элементов «кровельного пирога»
Круглая планка
  • Планки фиксируют с помощью саморезов 4,8х70 (80) мм. Саморезы вкручивают через волну.

Монтаж ендовы

Ендова ― это внутренний угол, образуемый двумя скатами. По ендове скатываются снег, вода, листья и др., поэтому монтажу этого элемента кровли стоит уделить особое внимание.

Монтаж металлочерепицы и других элементов «кровельного пирога»

Монтаж планок примыкания к стенам и трубам

Планки примыкания защищают места стыков от попадания влаги и пыли, обеспечивают герметичное прилегание кровельного материала к дымоходам или стенам.

Монтаж металлочерепицы и других элементов «кровельного пирога»

Монтаж конькового вентиля

Монтаж металлочерепицы и других элементов «кровельного пирога»

Когда смонтированы коньковые планки, можно установить коньковый вентиль. Он обеспечивает активный воздухообмен в подкровельном пространстве, что благоприятно влияет на срок эксплуатации кровельной системы.

Внимание: на нашем сайте также можно ознакомиться с информацией о том, как правильно монтировать элементы безопасности кровли, водосточную систему, элементы вентиляции, как оформить и подшить карнизный свес.

Резюме

Как видим, монтаж кровли из металлочерепицы ― занятие не очень сложное. Главное ― не торопиться и осуществлять монтаж в соответствии с указанными правилами. И тогда правильно установленная крыша будет долго и исправно выполнять свои функции. Простого вам монтажа и долгого срока эксплуатации кровли!
