Односкатная крыша своими руками: подробный разбор востребованных вариантов строительства

Крыши с одним скатом редко водружают над малоэтажными жилыми домами. Правда, их незатейливая форма и простота линий весьма привлекательны для приверженцев стиля хай-тек. Однако пока подобные явления не слишком прочно внедрились в отечественный ландшафт. Односкатные кровельные конструкции чаще возводят над гаражами, компактными дачами, верандами, бытовками.

Для оптимального результата нужно знать, каким образом сооружается односкатная крыша своими руками, что следует предусмотреть и какие этапы работ предстоит провести.

Содержание

Особенности конструкции односкатной крыши

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

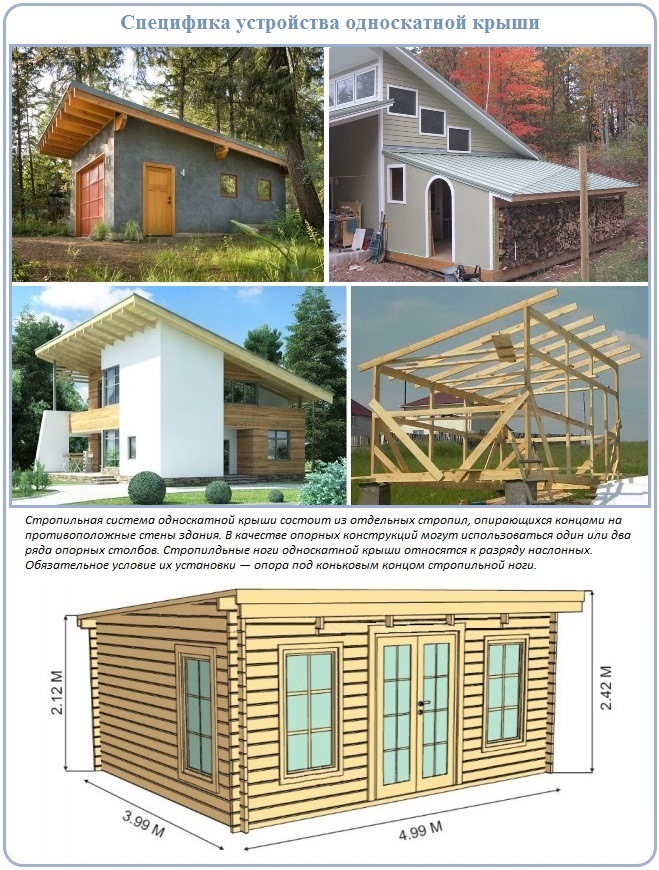

Как сооружается односкатная крыша своими руками

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

  • Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
  • Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6 м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º.

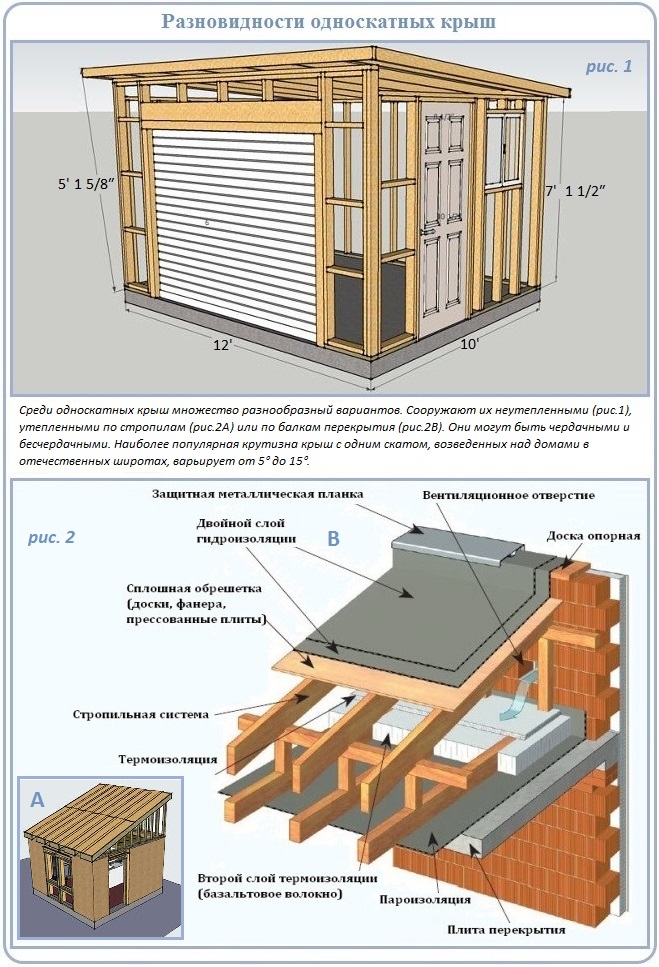

Как можно построить односкатную крышу своими руками

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

  • Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
  • Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Они привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Как сделать водосточную систему односкатной крыши

Уклон односкатной крыши может быть обеспечен:

  • Традиционно разными по высоте стенами или рядами опорных столбов.
  • Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
  • Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяются пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Каким способом построить односкатную крышу своими руками

Технология устройства односкатной крыши

Для детального ознакомления с принципами сооружения односкатной крыши рассмотрим реальные примеры построения стропильных каркасов из пиломатериалов. Ведь древесина наиболее простой в работе и доступный по стоимости материал.

Учтем, что предварять работу должна проектная разработка с расчетами, ориентированными на индивидуальные условия строительства. Сечение деталей стропильной системы для навесов, по которым никто не будет перемещаться, необходимо определить с учетом веса кровельного пирога и снеговой нагрузки.

Для крыш отдельно стоящих построек расчеты следует производить с учетом всех типов статических и динамических нагрузок, действующих на конструкцию в течение года. Отметим, что стропильные ноги односкатных систем рассчитываются, как горизонтальные балки.

Тонкости и нюансы проектирования

Изучим общие принципы проектирования такой крыши. Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала. Однако будущим строителям нельзя забывать о специфике натуральной органики.

Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры. Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Как построить каркасный дом с односкатной крышей

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета:

  • При расстоянии между опорами до 4,5 м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.
  • При расстоянии от 4,6 до 6 м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин.
  • При расстоянии между опорными стенками от 6,1 до 9 м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев.
  • При расстоянии от 9,1 до 12 м в середине пролета устанавливают консольно-прогонную конструкцию, условно разделяющую пролет на две части. Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины.
  • При расстоянии свыше 12 м пролет делится на несколько секторов прогонными конструкциями. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов.

Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки. Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки. Разбивку производят так, чтобы оба края конструкции были обеспечены стропильными ногами, а между ними с равным шагом были расположены рядовые.

Как рассчитать стропила односкатной крыши

Выбор шага не совсем произволен. Есть ограничения по разбивке, зависящие от материала, выбранного для изготовления деталей системы:

  • Стропильные ноги, изготовленные из бревен, брусьев, пластин, устанавливаются с шагом 1,5 – 2 м.
  • Стропила, выполненные из доски, устанавливаются через 1 – 1,75 м.

Имеется лимит по размерам сечения, независящий от расчетов. Даже для строений с предположительно минимальной нагрузкой диаметр бревна не может быть менее 12 см, толщина пластины менее 7 см, а толщина доски менее 4 см.

Самостоятельным строителям нужно учесть, что для изготовления подстропильных ног для крыш, перекрывающих пролеты более 4,6 м, необходимо запасаться пиломатериалом помимо бруса или доски на производство стропилин. Подкосы надо будет делать из бревна диаметром от 10 см, из бруса со стороной от 8 см или из спаренной доски размером от 25×150 мм.

Брус для мауэрлата не имеет права быть меньше 100×200 мм, бревно для тех же целей — тоньше 180-200 мм. В строительстве крыш, перекрывающих пролеты более 12 м, потребуется установка прогонов и лежней. Размер бруса для их изготовления не может быть меньше 180×180 мм, диаметр бревна не может быть меньше 200 мм. Стойки консольно-прогонной системы для большепролетных крыш выполняются из бруска со стороной от 120 мм и более или из бревна диаметром от 130 мм.

Как построить большепролетную односкатную крышу

Односкатная крыша каркасной постройки

Будем считать, что проектирование успешно завершено. Ответственному строителю план-чертеж с размерами и расчетами окажет действенную помощь. Теперь разберем один из простейших примеров, в доступной форме поясняющих, как грамотно сделать односкатную крышу. Обустраивать будем небольшую каркасную баньку. Стропилины ее односкатной крыши будут опираться на верхнюю обвязку.

Шаг установки стропильных ног рассчитывать не надо, т.к. он равен расстоянию между стойками каркасных стен. На изготовление стоек пошла доска 50×150 мм. Высоту передней стенки примем 2,5 м, задняя стенка будет высотой 2,2 м.

Строительства каркасного сооружения с односкатной крышей

Процесс сооружения по шагам:

  • Доску раскраиваем на отрезки по 2,65-2,70 м. Количество деталей равно количеству стоек в передней стенке.
  • Раскраиваем равное количество стоек для задней стенки длиной по 2,35 – 2,40 м.
  • Устанавливаем подготовленные стойки, крепим с помощью металлических уголков. Крайние детали временно фиксируем укосинами.
  • Проверяем горизонтальность и вертикальность стоек строительным уровнем, при необходимости выравниваем положение. Отбиваем на передних стойках горизонт на высоте 2,5 м, на задних стойках на высоте 2,2 м.
  • По полученным меткам устанавливаем боковую доску.
  • По факту отпиливаем излишки стоек, возвышающиеся над боковой доской.
  • Устанавливаем боковые доски на торцовые стены. Для этого сначала проведем примерку, приложив доску к месту предстоящего крепления и отметив линии спилов. Доски с отпиленными излишками прибиваем к крайним стойкам обеих стен.
  • Стойки боковых стенок раскраиваются по точным размерам, устанавливаются с шагом, аналогичным шагу опор передней и задней стенки. Крайние стойки боковых стенок сшиваются с крайними элементами каркасов передней и задней стен. Дверной проем можно оставить сразу, а можно вместе с оконными проемами сделать после монтажа стропильной системы путем разрезания стоек на необходимой высоте.
  • Устанавливает обвязку сверху на торцы стоек, демонтируем боковую доску.
  • Поверх устроенной обвязки монтируем еще одну. Не забываем перевязать углы, установив над стыком нижних досок цельный край верхней доски.
  • Раскраиваем стропила из доски 50×150 мм. Учитываем, что длина их должна включать два карнизных свеса с обеих сторон и еще 10-15 см «про запас» на выравнивание.
  • Устанавливаем две стропильные ноги точно вдоль боковых стен. Фиксируем их уголками к верхней обвязке через 0,7 – 1 м. Между ними укладываем и крепим рядовые стропилины, которые крепим в двух местах к обвязке.
  • Выравниваем края, обрезаем излишки стропилин. Затем по периметру монтируем ветровую доску, используя материал 50×100 мм.
  • Сооружаем сплошную обрешетку из влагостойкой фанеры, листы которой укладываем в разбежку с зазорами по периметру каждого элемента в 2-3 мм, чтобы обеспечить материалу резерв на температурное расширение.
  • Крепим поверх обрешетки гидроизоляционный ковер.

Крыша пологая, потому о разреженной обрешетке речь не может идти. Перед укладкой покрытия вырезаем отверстие под дымоход. Вокруг него и вдоль свесов крыши прокладываем полосы дополнительной гидроизоляции.

Поверх сплошного настила укладываем выбранную разновидность кровельного покрытия: битумно-полимерную кровлю, профнастил или стальные листы, соединенные фальцами.

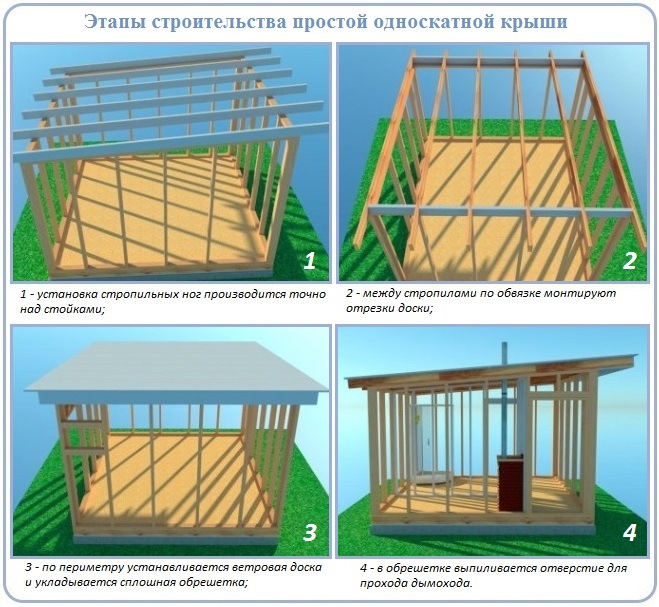

Последовательность работ при строительстве односкатной крыши

Крыша каркасного дома с верандой

В технологиях сооружения односкатных крыш по каркасным коробкам со стенками разной высоты практически нет отличий. Этапы строительства проводятся по схожему плану, выполняются типовые работы. Различаются размеры построек, крутизна крыши, величина совокупной нагрузки, учитывающей погодные обстоятельства, специфику эксплуатации и вес кровельного пирога.

Односкатная крыша – наиболее востребованная «участница» всевозможных архитектурных комбинаций. В представленном нами примере два отдельных ската возведены над дачей. Одна из односкатных крыш устроена над жилой частью каркасного дома, вторая – над пристроенной к дому террасой. У жилой части дома общий фундамент и несущая стена, на которую верхами опираются стропила обоих крыш.

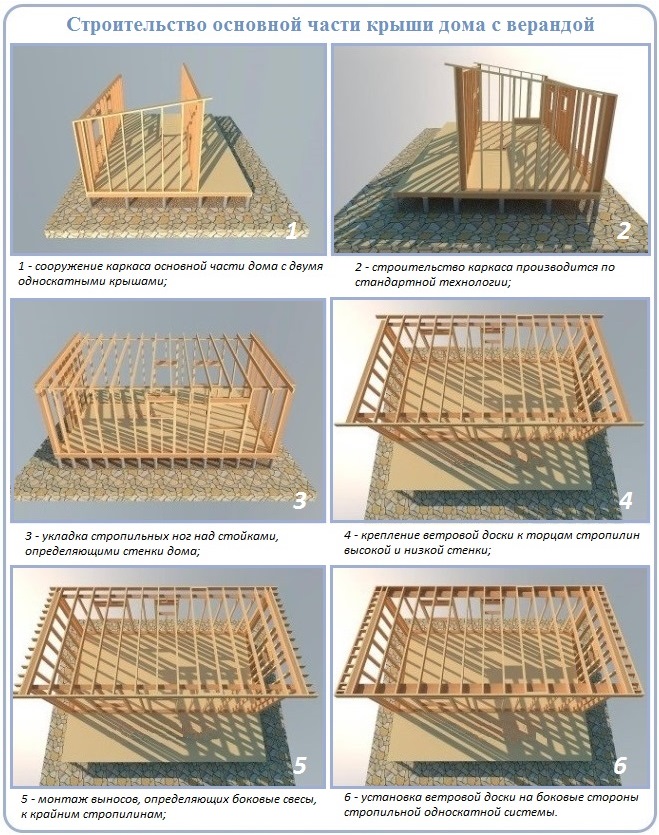

Строительства дома с односкатной крышей и крытой террасой

Алгоритм строительства:

  • Раскраиваем стропилины так, чтобы с обеих сторон остался запас на карнизные свесы.
  • Укладываем стропила с шагом, равным расстоянию между стойками каркасной постройки. Крепим их к обвязке уголками.
  • Раскраиваем две ветровые доски длиной, равной длине стенки плюс два боковых карнизных свеса.
  • К боковым элементам обвязки крепим выноса боковых карнизов.
  • Прибиваем ветровую доску к торцам выносов.
  • Раскраиваем брус 100×100 мм для строительства опор веранды. Их длина на 50-70 см меньше высоты стоек высокой стенки дачи.
  • Устанавливаем опорные стойки веранды, шаг установки выбираем согласно собственной архитектурной конкретике.
  • Верх стоек соединяем обвязкой из бруса 100×100 мм. Крепим шурупами или гвоздями, для надежности можно продублировать соединения уголками.
  • К высокой стенке коробки строго горизонтально прибиваем доску, отступив от линии сопряжения стены и крыши 30-40 см.
  • Раскраиваем стропила веранды, длина которых должна включать один карнизный свес.
  • Укладываем на прибитую доску и обвязку веранды раскроенные стропила. Крепим гвоздями или уголками.
  • Выравниваем край ската веранды и прибиваем к торцам стропилин ветровую доску.
  • Поверх скатов устроим сплошную обрешетку — настил из влагостойкой фанеры. Затем настилаем полиэтиленовую или полимерную гидроизоляцию и укладываем выбранное для отделки кровельное покрытие.

Желающим утеплить крышу дачной постройки надо будет перед устройством обрешетки уложить в пространство между стропилинами теплоизоляцию. Со стороны помещений дачи в таких случаях устанавливается пароизоляционный материал. Он защитит утеплитель от увлажнения с последующим гниением и потерей изоляционных качеств. Пароизоляция фиксируется степлером к стропилам, после чего внутренняя поверхность обшивается листами ГВЛ, фанерой, вагонкой.

Как сделать односкатную крышу веранды

Работы по повышению теплотехнических характеристик односкатной крыши можно проводить после монтажа кровельного покрытия. Теплоизоляция укладывается тогда изнутри постройки, дальнейшие действия производятся в аналогичной последовательности.

Применение стропильных ферм

Согласно техническим признакам односкатной крыши одиночные стропила укладываются на стенки разной высоты. Что делать, если у обустраиваемой стопы обе стенки доведены до единого уровня?

Например, при сборке сруба небольшой бревенчатой баньки неразумно и нерентабельно выводить одну из стен выше другой, хотя для реализации подобных планов имеются технологические средства. Расход времени и материала будут слишком велики. А в итоге обычный скат, который можно возвести значительно дешевле и быстрее.

Выход до неприличия прост: для оперативного строительства односкатной крыши по коробу со стенками равной высоты нужно просто использовать стропильные фермы. Их по шаблону можно сделать самостоятельно или приобрести в готовом виде. Заводская продукция может быть выполнена из древесины либо металла. Первый вариант предпочтительней для обустройства жилых и часто посещаемых строений, второй для гаражей, подсобок, веранд.

Строительство односкатной крыши посредством монтажа стропильных ферм

Разберем пример сооружения односкатной крыши с фермами для дачной пристроенной веранды или крыльца. Для изготовления ферм запасемся доской 25×45 мм, для стоек приобретем доску 120×45 мм или толще, если предполагается давление на крышу солидной снеговой нагрузки.

Для обшивки потолка, фронтонов и устройства сливных досок приобретем доску 70×22 мм. Для сооружения сплошной обрешетки приобретем не строганную шпунтованную доску 95×22×16 мм.

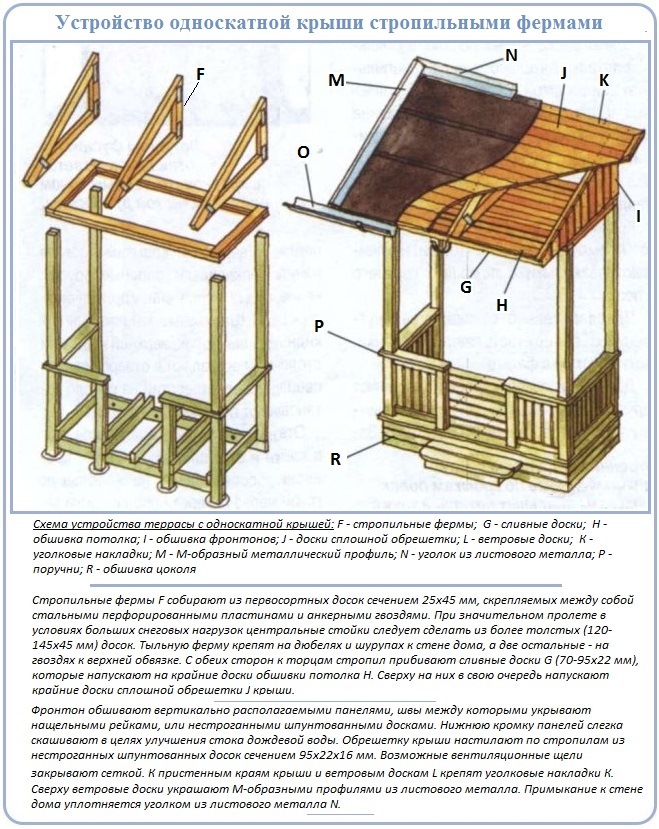

Сооружение односкатной крыши пристроенной веранды

Последовательность работ:

  • Раскраиваем детали стропильных ферм, учитывая, что изготовленный нами прямоугольный треугольник коротким катетом будет крепиться к стене дома, а его гипотенуза обязана обеспечивать карнизный свес требующегося размера. Длинный катет и гипотенузу раскраиваем из доски 25×45 мм, короткий катет из доски 120×45 мм.
  • Детали ферм фиксируем металлическими перфорированными пластинами и анкерами.
  • Устанавливаем фермы, короткий катет крепим к стене дома шурупами с дюбелями. Длинный катет прибиваем гвоздями к обвязке веранды.
  • Обшиваем фронтоны установленной вертикально доской.
  • К торцам прибиваем сливные доски.
  • Устраиваем по стропильным фермам сплошную обрешетку из горизонтально уложенной доски. Не забываем оставлять зазоры 2-3 мм между всеми деталями обшивки.
  • Вдоль примыкания односкатной крыши к стене устанавливаем угловую накладку.
  • Обшиваем потолок, не заполняя доской часть карнизного свеса для обеспечения вентиляции. Оставленное пространство закрываем сеткой, защищающей от проникновения насекомых.
  • Укладываем выбранное кровельное покрытие. По периметру устанавливаем металлические профилированные планки, крепим их к ветровой доске.

К переднему торцу построенной нами односкатной крыши желательно прикрепить водосточный желоб и вывести его сливной сегмент за пределы крыши. Кронштейны для его установки крепятся до устройства обрешетки к стропилам.

Видео-рекомендации самостоятельным мастерам

Обучающие ролики продемонстрируют, как своими руками грамотно построить прочную односкатную крышу: видео в подробностях изображают процесс.

Строительство односкатной крыши над пенобетонной коробкой:

Устройство обрешетки крыши с одним скатом:

Гидроизоляция односкатной крыши:

Приведенные в пример варианты сооружения односкатной крыши помогут разобраться с процессом возведения и удачно реализовать планы по обустройству загородной собственности.
