Строим стропила на гараж: обзор всех популярных видов конструкций

Если вы приобрели уютный домик для вашего автомобиля, или начали его строительство – у вас обязательно возникнет вопрос, что делать с крышей. Дело в том, что б/у гаражи нередко продаются с уже прохудившимся кровельным покрытием и хрупким перекрытием (часто из-за сырости), и такую крышу нужно менять полностью ради собственной же безопасности. А при строительстве нового вы непременно столкнетесь с вопросом, какие нужны стропила на гараж, как их крепить и чем обрабатывать.

Это уже посложнее быстрого возведения стен из тех же блоков! Но здесь важно проявить внимание и терпение: вам ведь не нужны в гараже ни сырость, ни потоки, ни тем более провалившийся потолок. А мы поможем во всем разобраться!

Содержание

Вот хороший пример самостоятельного строительства крыши на гараже:

Где подводные камни?

Для начала давайте разберемся, в чем особенности стропильной системы крыши гаража:

  • Крыша такой хозяйственной постройки возводится обычно простая, ведь к ней нет особых требований. Конечно, есть и исключения – но редко.
  • Часто ввиду простоты и минимума требований к качеству крыши владельцы гаражей настолько экономят, что в итоге тяжелые стропильные системы обваливаются прямо на их автомобили. И итоговый ремонт (если он вообще оказывается возможным) обходится дороже изначального строительства крыши.
  • Гаражи, как нежилые помещения, редко бывают отапливаемыми, а потому деревянные элементы в стропильной системе нуждаются в защите от гниения.
  • Минимальный чердак или его отсутствие: при строительстве гаража мало кто задумывается о полноценной внутренней вентиляции.
  • Никакой вычурноти и замысловатости.
  • Наличие или отсутствие потолка. Действительно, зачем?

А потому, исходя из таких особенностей, сделайте для себя такой вывод:

  1. Крышу гаража строить нужно прочной и надежной.
  2. Предпочтение лучше отдать простой конструкции, в которой легко будет заменить прогнившуюся часть.
  3. Деревянные стропила для гаража обязательно обрабатываем антисептиками и водоотталкивающими составами.

Поэтому наша задача – воплоить три главных принципа: простота, экономичность и надежность.

Виды крыш для гаража

А теперь давайте определимся с видом крыши:

  • односкатная или двускатная;
  • с профнастилом или мягкой кровлей;
  • простая или с продолжением для дополнительного навеса.

Какие стропила лучше: деревянные или металлические?

Для строительства крыши гаража отлично подходят как деревянные, так и металлические стропила. Просто у каждого материала есть свои преимущества и недостатки, которые по-своему играют в плане требований такого помещения.

Деревянные стропила: классическое качество

Самый простой пример строительства крыши из таких стропил:

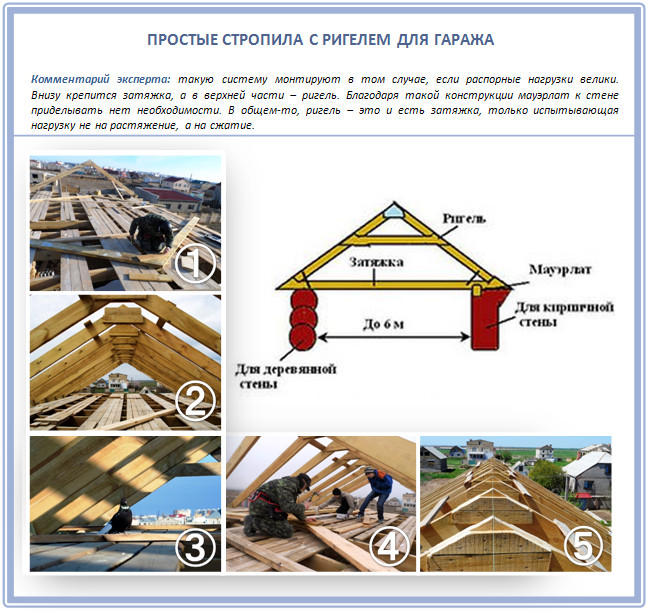

Простые стропила для гаража

Итак, всего несколько требований, чтобы крыша вашего гаража однажды не оказалась на крыше вашего авто:

  • Из пород дерева предпочтение отдайте сосне и ели – это лучше сорта для строительства крыши. Они обладают достаточной гибкостью и прочностью, легки в обработке и обходятся недорого.
  • Минимум влажности: чем меньше, тем лучше, чтобы потом не покрутило всю крышу. Если деревянная конструкция крыши будет закрыта гипсокартонными плитами, тогда влажность не должна превышать 20% (чтобы не задохнулось), а есть какая-то часть элементов будет на улице, тогда 23%. Помните, что только что срезанная древесина имеет влажность 30%, а это понижает ее качества на 60% ниже, чем у просушенных стропил до 20%.
  • Минимум изъянов: берите ту древесину, где поменьше трещин и сучков.
  • Хорошая обработка: обязательно пропитайте готовые стропила огне- и биозищатой.
  • Высокий сорт. Для строительства крыши подходит только первый сорт, хотя для небольшого гаража можно, конечно, сделать исключение и купить 2-й или 3-й сорт. Но тогда обязательно еще более тщательно обработайте стропила.
  • Цельному брусу предпочтите клееный – он более прочен и меньше деформируется. Конечно, обходится дороже. Тогда отталкивайтесь от того, насколько дорого стоит ваше авто, которое будет стоять в гараже – стоит ли оно затрат? Ведь по своим качествам клееная древесина 3-го сорта такая же, как цельная, но 1-го.

Если у вас есть возможность и время, закажите лучше готовую древесину, которая предназначена специально для стропил. В заводских условиях она сушится в закрытых камерах при высокой температуре, где дополнительно стерилизуется. В итоге в такой крыше никогда не заведутся ни плесень, ни грибки, и насекомые, чем обычно грешат стропильные системы малоотапливаемых гаражей.

Обрабатывают специальными пропитками такую древесину методом импрегнирования. По сути, бруски попросту погружают в нужную смесь. Вы можете повторить то же в домашних условиях – просто сделайте небольшую кратковременную ванну для будущих элементов вашей крыши.

У готовых приобретенных стропил для гаража обязательно проверьте качество импрегнирования: распилите доску пополам и посмотрите, насколько глубоко пропитка проникала в древесину. Классический вариант стропильных ног для гаража – сечение 7х15 см.

Металлические стропила: высокая практичность

Эти стропила, несомненно, намного крепче и долговечнее деревянных. В условиях постоянного перепада температур и сырости, которые нередко бывают в обычном гараже, такие стропила более живучи. Достаточно только их покрасить антикоррозийной краской – и в вашем гараже еще ваши правнуки будут ставить свои футуристические авто на магнитной подушке.

Но есть одно но, которое важно учитывать: любые изделия из металла – тяжелые. А потому легкими каркасными стенами здесь не обойтись – придется строить солидную коробку. И необходимо все точно просчитать: нагрузки, конструкцию и максимальные точки давления.

Идеально, если вы вообще сможете сделать весь гаража изначально как прочную герметичную железную коробку:

Металлическая стропильная система для гаража

Но вы можете также соединить ценные качества дерева и металла. Достаточно прочной и долговечной, например, получается крыша из арболита, в которой первым слоем идет армированная стяжка, а поервх устанавливаются деревянные стропила и профнастил:

Стропила на гараж под стяжку

Такая крыша, как говорится, уже на века.

Как построить односкатную крышу?

Односкатную крышу построить очень легко. Главная задача – сделать уклон, чтобы дождевая вода и снег безпрепятственно скатывались вниз и никуда не затекали.

Далее, обязательно нужно обеспечить надежную гидроизоляцию. Постоянная сырость в гараже не приносит пользы ни автомобилю, ни самой постройке. Вы наверняка не раз слышали этот неприятный запах в гаражах своих знакомых? Так знайте, что сырость не пахнет – это пахнет грибок. А если вы еще любите повозиться с машиной и в гараже проводите немало времени, позаботьтесь заранее о своем здоровье.

Односкатную крышу для гаража вы можете построить по двум проектам:

  • Установить два мауэрлата на стены и соединить их параллельными брусками. Очень просто и незатратно.
  • Заготовить несколько одинаковых прямоугольных треугольников с поперечным креплением. Для этого варианта вам не придется поднимать одну из несущих стен гаража, что тоже по-своему упрощает всю работу.

А угол уклона такой крыши вы рассчитаете легко: чем он больше, тем более крыша защищена от тяжелого снега, но и больше требуется расходных материалов. Чем меньше угол, тем более пологие скаты, больше скапливается снега, но меньше расхода той же древесины и большая сопротивляемость ветру. Еще этот параметр, конечно, зависит от выбранного вами кровельного материала: профлист и рубероид можно укладывать почти горизонтально, а вот почти все остальные покрытия требуют скаты не менее 45°.

Вот самый простой вариант гаража с односкатной крышей:

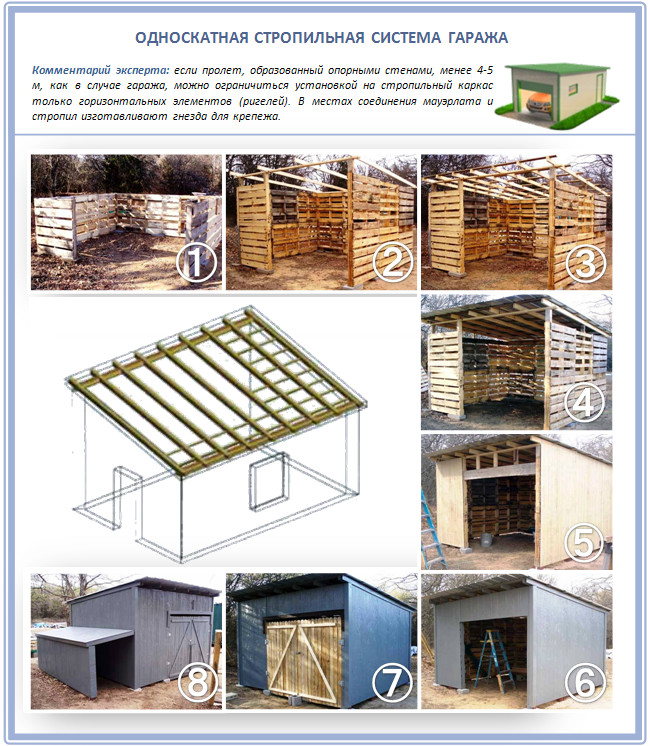

Односкатная крыша для гаража

А из профнастила и вовсе крышу можно делать практически плоской:

Как построить односкатную крышу для гаража

Устройство плоской крыши для гаража

Выбрали уклон? Материал? Тогда приступайте! Всего же для строительства крыши гаража вам нужно запастись такими материалами:

  • Доски 35-40 мм.
  • Брусья 50х50 для обрешетки.
  • Ветровые доски 25-30 мм для торцов.
  • Гидроизоляционная пленка.
  • Кровельный материал.
  • Топор, молоток, саморезы, острый нож, шуруповерт, бензопила и строительный степлер.

Итак, дальше все просто:

  • На обе несущие стены уложите брусья – мауэрлаты.
  • Обязательно проверьте их горизонтальность.
  • Закрепите мауэрлаты при помощи длинных гвоздей (200 мм) или металлических скоб.
  • При помощи металлических уголков или саморезов закрепите на мауэрлатах теперь стропила.

Но, если односкатная крыша у вашего гаража получится немаленькой и достаточно тяжелой, обязательно забетонируйте предварительно в стены стальные шпильки с резьбой или же скрученные проволоки. Это необходимое дополнительное крепление.

Как построить двускатную крышу?

Более сложная крыша для гаража – двускатная. В ней определенно есть смысл, если в вашем регионе частые снегопады – простую плоскую или даже односкатную снег способен продавить до пола. Но не волнуйтесь: вы справитесь и с такой постройкой. Самое главное – сделать стропильные фермы и установить их на крыше.

Двускатную крышу для гаража можно построить по самой простой схеме – сделали замкнутые треугольники из брусьев, укрепили их одним поперечным ригелем – вот и все! Минимум необходимой древесины, минимум усилий.

Вот подробные примеры:

Стропильная система гаража

Как сделать двускатную крышу на гараж

Такие замкнутые треугольники-фермы называются висячими стропилами. Причем висячие стропила не всегда бывают простыми – порой такие фермы приходится делать решетчатыми:

Решетчастые стропила для крыши гаража

Естественно, чем больше будет элементов в стропильной ферме, тем меньше она будет передавать нагрузку на стены гаража.

Так, в самой простой конструкции висячих стропил два стропила сходятся в коньке и сращиваются в полдерева, а нижние опираются на горизонтальный брус. Ригель же помогает стропилам не прогибаться:

Как сделать стропила с ригелем для гаража

Если же ширина пролета вашего гаража превышает 7-9 метров, тогда в конструкцию стропильной фермы вам уже нужно добавить бабку и закрепить ее в коньке и затяжке. Соединяются все эти элементы также врубкой и дополнительными металлическими элементами. А вот сложные фермы с бабками и подкосами уже нужны при перекрытии пролета до 10 метров. Это уже не гараж – настоящий амбар!

Поэтому, если для вас важна практичность, тогда сделайте для крыши вашего гаража такой “золотой” вариант:

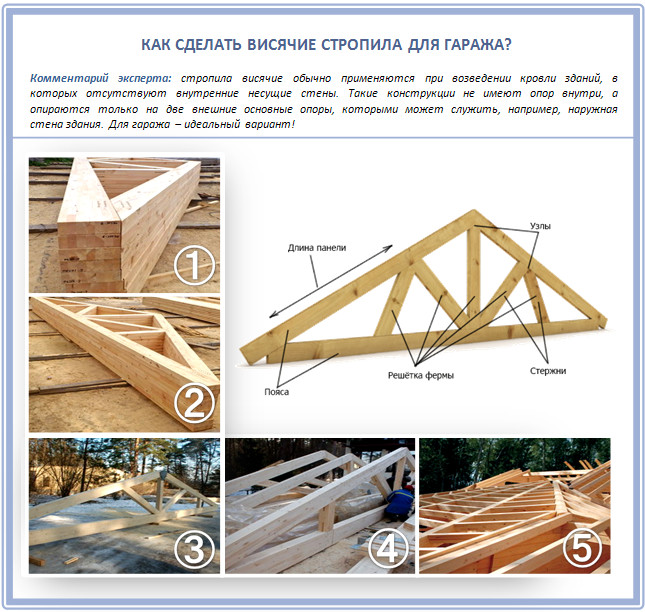

Как сделать стропильные фирмы для гаража?

А теперь поговорим о другом виде стропил – наслонных. Наслонные стропила делают в тех домах, где есть внутренние опорные стены. В итоге наслонные стропила упираются нижними концами в мауэрлат и, таким образом, передают распорное напряжение:

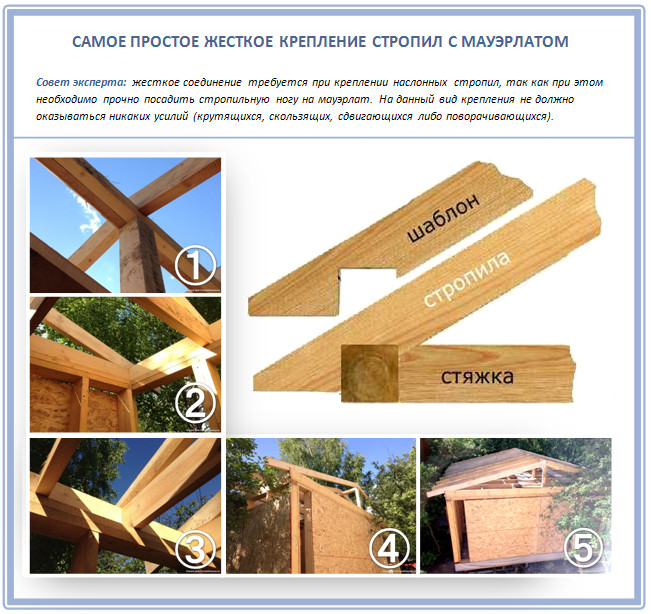

Крепление стропил к мауэрлату

Причем эти нагрузки серьезные, почему и стены должны быть массивными. И оптимальное решение – армированный пояс в верхней части стен, в который устанавливаются анкерные болты или толстые шпильки. Располагаясь строго вертикально, они хорошо крепят на себе брус. Шаг крепления – не реже, чем через 1,5 метров.

Что же касается типичного гаража, в нем крайне редко бывает внутренняя стена (тогда это уже гараж на два автомобиля), и уж тем более крепкие стены. А потому в этом случае речь может идти только о висячих стропилах, которые на практике встречаются реже, потому что требуют большего терпения. В чем конкретно? Вам необходимо будет изготовить готовые стропильные фермы, где будут сделаны точные и качественные узлы.

Получатся полноценные треугольники, которые уже не будут передавать на стены горизонтальные нагрузки. А потому вы со спокойной душой можете ставить такую крышу на здания с легкими стенами. Кроме того, висячие стропила замечательно ведут себя при больших пролетах.

Как построить крышу с потолком и чердачным пространством?

А теперь хорошо подумайте: вы действительно не будете использовать крышу гаража? Возможно, если стены уже стоят крепкие и надежные, есть смысл оборудовать мансарду? Например, под:

  • собственную мастерскую;
  • склад нужных и ненужных вещей;
  • летнюю комнату для гостей;
  • бильярдную;
  • мини-теплицу;
  • настоящую сауну.

Почему бы и нет? Многие на самом деле так поступают, а за границей и вовсе стараются использовать с пользой каждый горизонтальный и вертикальный метр:

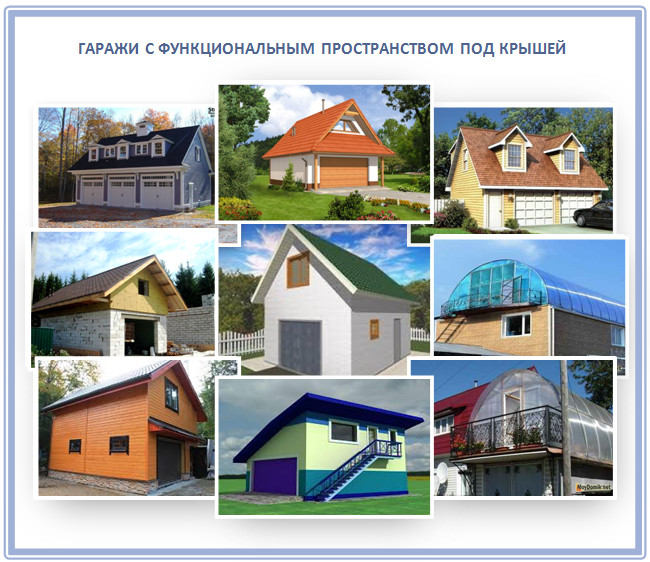

Жилое помещение на гараже

А потому мы вам советуем, если фундамент и стены вашего гаража изначально строились солидными и рассчитанными на немалую нагрузку – сделайте аттиковые стропила:

Аттиковые стропила для гаража

Далее, продумайте прочное перекрытие, по которому можно будет спокойно ходить и даже поставить не слишком тяжелую мебель:

Как сделать деревянный потолок в гараже?

И организуйте кровельный пирог по такому принципу (со стороны улицы): кровельное покрытие, гидроизоляция, теплоизоляция, пароизоляция, внутренняя обшивка. Тогда это помещение над гаражом вы будете использовать с ранней весны по позднюю осень, а летом в нем никогда не будет жарко.

Как построить сложную крышу?

И, наконец, если вы хотите, чтобы всякая хозяйственная утварь не оставалась рядом с гаражом под дождем, просто сделайте в стропилах одну ногу длиннее другой – и получится отличный навес:

Стропилы крыши гаража с навесом

Как видите, ничего сложного!
