Все узлы крепления балок на крыше — от мауэрлата до стропил

Если у дома деревянные перекрытия, балки играют одну из главных ролей в стропильной системе крыши. На них часто опираются стропила, а если дом большой — еще лежни, стойки и подкосы. При этом крепление балок на крыше — второй этап устройства стропильной системы, который следует сразу же после установки мауэрлата.

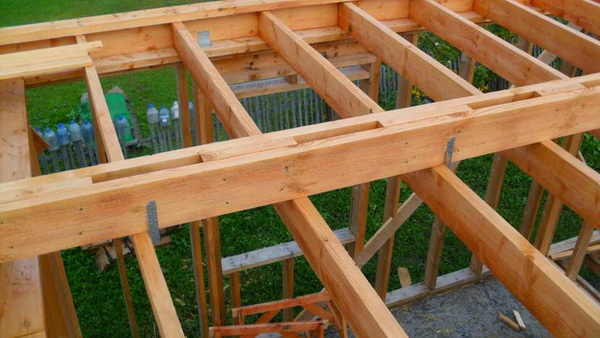

Крепление балок на крыше

В статье рассказываем о том, как правильно закрепить балки и как соединить их с другими элементами кровли.

Содержание

Крепление балок крыши к мауэрлату

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

Без запила

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

Крепление балок без запила

С запилом

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Крепление балок с запилом

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

С креплением на торце

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

Крепление балок с помощью подвесов

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

Укрепленное соединение «торец-пласть»

5 способов, как соединить стропила с балкой

В висячих стропильных системах часто именно балка перекрытия играет роль затяжки. Поэтому узел крепления стропил к балкам перекрытия — второй по распространенности. Существует больше десятка методов его оформления, но чаще всего используют пять из них.

Крепление стропильной ноги к балке типа «шип-паз»

Соединение «шип-паз» используется при устройстве стропильной системы даже не столетия, а тысячелетия. Это крайне надежный способ жесткого крепления стропильных ног к балкам перекрытия, но он же — самый трудоемкий.

Для такого соединения стропила с балкой сразу на двух элементах нужно сделать запилы:

  1. На стропильной ноге делают запилы, просто отрезая половину торцевой части доски под 90°. Если крыша крутая, то выпиливают один шип, если пологая — то два.
  2. На балке делают ответные запилы-пазы, которые должны повторять форму шипов. Причем запиливать балки под стропила нужно не глубже, чем на треть их высоты, а от края запилы должны отстоять не менее чем на 20 см.
Крепление стропил к балкам типа «шип-паз»

После соединения стропил с подстропильной балкой их дополнительно скрепляют с помощью гвоздевых (МЗП) или перфорированных пластин, уголков. Это предотвратит выход шипов из пазов при сильном ветре.

Крепление стропила к балке перекрытия на скобах

Кровельная скоба — надежный крепеж, который позволяет стянуть два элемента стропильной системы. Один ее конец забивают в верхнюю треть стропильной ноги, другой — примерно посередине балки. При этом скоба должна образовывать со стропилом угол, близкий к 90°.

Крепление стропил к балкам скобами

Скобы обычно забиваются с обеих сторон стропильной ноги. Для защиты от бокового сдвига стропило дополнительно фиксируют двумя гвоздями, забитыми по диагонали с противоположных сторон доски.

Установка стропил на балки с помощью пластин

Использование перфорированного крепежа или гвоздевых пластин — современный вид крепления балок и стропил. Это очень простой, а потому популярный метод соединения. Но при его использовании балки и стропильные ноги скрепляются минимум в двух местах:

  1. На стыке между балкой и стропилом. С двух сторон в этом месте ставится пластина так, чтобы стык проходил примерно посередине.
  2. Над мауэрлатом с помощью подкоса. Треугольник, который подкос образовывает вместе со стропильной ногой и балкой, обеспечивает надежное соединение элементов друг с другом. Фиксируется подкос тоже с помощью пластин.
Крепление стропил к балкам с помощью МЗП

В случаях, когда нагрузка на продольный сдвиг невелика, допустимо скреплять стропило и балку только в месте стыка. Например, если скат крыши достаточно крутой. Или если стропила связывает друг с другом не только балка, но и затяжка или косынка ближе к коньку. Но в этом случае необходимо использовать именно перфорированную пластину, а не металлозубчатую пластину (МЗП).

Установка подстропильных балок и стропил на болтах

Если стропила существенно больше балок, то стропила нельзя опирать на балки. Даже небольшого сдвига в сторону в такой ситуации будет достаточно для повреждения узла соединения, что со временем может привести к потере устойчивости всей конструкции. Поэтому в этом случае стропильные ноги ставят на мауэрлат и скрепляют с балкой болтовым соединением.

Установка подстропильных балок и стропил на болтах

При таком монтаже балок и стропил их боковой сдвиг невозможен. Сочетание болтового соединения с упором в виде мауэрлата также предотвращает продольный сдвиг стропильной ноги. Для дополнительной фиксации элементы можно соединить перфорированной или металлической лентой. Но это нужно, только если сечение балки совсем небольшое, а нагрузка на кровлю серьезная. В остальных случаях это будет лишним.

Комбинированные методы крепления стропил и балок

Не существует единственно правильного метода крепления стропил к балкам перекрытия. Поэтому все перечисленные в предыдущих разделах способы можно и нужно комбинировать — вместе они дадут более надежное соединение.

Комбинированные методы крепления стропил и балок

Например, соединение «шип-паз» хорошо сочетается с креплением с помощью скоб. С одной стороны, наличие скобы позволяет не делать глубокий запил. С другой — шип помогает снять часть нагрузки с точек входа скобы в древесину, что снижает вероятность растрескивания досок.

Соединение балок и лежней

В отличие от узла крепления балок и мауэрлата, в местах соединения балок и лежней:

  1. Никогда не делают запил. Лежень нужен для распределения нагрузки от стоек, поэтому его сечение нельзя уменьшать.
  2. Могут соединять торцы только двух лежней, если длина бруса недостаточна, чтобы перекрыть весь проем от стены до стены.

То есть для крепления балок к лежню на крыше подходит только одни способ: соединение с помощью перфорированных уголков. Желательно усиленных.

Установка стоек на балки крыши

Стойки к балкам крыши крепятся с помощью:

  • перфорированных или зубчатых пластин;
  • усиленных уголков;
  • специальных держателей-оголовков;
  • плоских уголков;
  • гвоздей.
Установка стоек на балки крыши

Для надежности могут использовать сразу несколько видов крепежа, но это, как правило, лишнее — усилие, которое давит на стойки, направлено вертикально вниз.

Подведем итоги

Балки — важная часть стропильной системы, если их используют в качестве несущего элемента, а не просто как опору для пола. В частности, в системах с висячими стропилами они часто играют роль затяжек, которые компенсируют распирающее усилие на стены.

Для крепления балок на крыше нужен мауэрлат. К нему они крепятся с запилом и без него, а также с помощью соединения «торец-пласть».

Как правильно крепить стропила к балкам:

  • с помощью соединения типа «шип-паз»;
  • скобами;
  • перфорированными и гвоздевыми пластинами;
  • болтами;
  • комбинированными методами.

С лежнями и стойками балки обычно соединяются уголками, МЗП или перфорированными пластинами.
