Расчет стропильной системы двухскатной крыши: подробные примеры + советы инженеров
Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.
Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.
Содержание
Что собой представляет двускатная стропильная система?
Итак, вот основные элементы такого каркаса:
- Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
- Коньковый брус.
- Наклонные балки и стропила.
- Вертикальные стойки.
- Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.
Ничего сложного – двускатная крыша как раз этим и радует:
Стандартная и ломаная двухскатная крыша
Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.
А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.
Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.
Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:
Как рассчитать двускатную стропильную систему?
Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.
Предлагаем для удобства разобраться с понятиями:
Рассчитываем угол наклона скатов
Теперь рассчитываем наклон скатов. Так, если ваш дом имеет стандартную ширину 6-8 м, тогда угол скатов 45° оставит для жилого пространства мансарды слишком мало места. Делайте 60° — это самый удачный вариант, хотя и обойдется вам дороже. Кроме того, уже с 45° наклона вы сможете использовать любые кровельные материалы.
Редко, но случается, когда двускатная крыша изначально планируется ассиметричной – хотя бы ради того, чтобы в чердачном пространстве было место для обустройства жилой мансарды. Но в любом случае угол наклона стандартной двускатной крыши высчитывайте исходя из ветровых и снеговых нагрузок вашего региона.
Но учитывайте, что с увеличением угла наклона скатов увеличится и расход материалов, хотя и эксплуатационные характеристики такой крыши тоже будут выше:
Строят также двускатные крыши с неравными углами скатов, чтобы выразить оригинальный дизайн. В ней много недостатков, а потому вы советуем вам спланировать все-таки симметричную крышу, в основании которой равнобедренные треугольники.
Определяемся с видом стропил
У двускатной крыши их всего два.
Висячие стропила
Отличительная особенность этого вида стропильной системы в том, что опора здесь идет только на боковые стены сооружения, т.е. стропила попросту висят. Этот процесс в строительстве считается негативным, т.к. подобное проектирование ведет к распирающей нагрузке крыши и со временем стены могут даже деформироваться. А с десятилетиями – даже перекоситься. Вот почему для более гармоничного и безопасного распределения нагрузки продумайте дополнительные и вспомогательные элементы – затяжки, бабки, укосы.
Но есть у висячей стропильной системы и свои преимущества:
- Монтажные работы такой крыши довольно просты.
- Нет сложных узлов и других элементов для надежности системы.
- У всей стропильной конструкции – высокая степень жесткости.
А еще висячие стропила не рекомендуются в регионах высокой ветровой нагрузки.
Наслонные стропила
Наслонная стропильная система характеризуется наличием внутренней опорной перегородки, которая располагается на одинаковом расстоянии от противоположных стен. На нее опирается вся кровля, а потому без наслонной системы не обойтись, если крыша будет иметь серьезный вес или размер.
Распределяем нагрузку стропил
А теперь важно максимально перераспределить нагрузку всех стропил на балки перекрытия. Если стропила нужно усилить, тогда добавьте в проект дополнительные накладки или большее, чем планировалось, сечение бруса.
Вес стропильной системы и кровельного покрытия
Рассчитываем все по таким таблицам:
В проекте также могут быть наклонные стойки, которые усиливают стропильную систему. Далее, ферму остроконечной крыши нужно будет усилить бабкой – центральной стойкой, которая соединит потолочную и коньковую балки.
Кроме того, важно, чтобы кровля могла легко переживать климатические диссонансы. Проще всего просчитывать и проектировать крыши в небольших странах, где по всей территории один и тот же климат. Вот почему у ирландцев принято строить одни конструкции, в жарких странах – другие, а шведов третьи. Просто в таких местностях веками складываются строительные традиции, которые на самом деле проверены на практике не одним поколением.
А вот в России такие традиции неоднозначны: где-то строят пологие низкие крыши и дома почти в земле, а где-то наоборот – высокие острые скаты у таких же высоких теремков. Дело в том, что климат в нашей стране разнообразен (естественно, из-за ее огромной территории), и в одних местностях пытаются справиться с тоннами снега, а в других – не дать шальному ветру сорвать все крыши в деревне. Поэтому все равно ориентируйтесь на опыт вашего региона и не принимайте слишком радикальных решений в просчете стропильной системы.

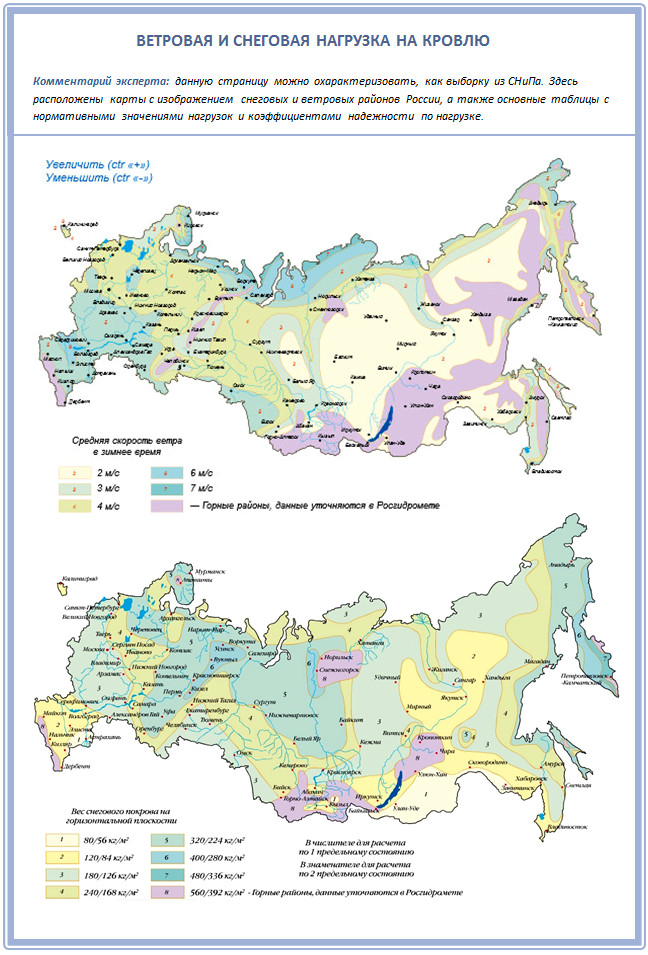

А узнать ветровую и снеговую нагрузку вашей местности не сложно при помощи таких карт:
Ветровая нагрузка
Итак, сила ветра оказывает боковое давление на крышу. Сталкиваясь с препятствием, ветер делится на два потока: вниз к фундаменту и вверх, под карниз. Если вы просчитаете все правильно, ваша крыша будет служить вам верой и правдой до самых правнуком, а если ошибетесь с расчетами – последствия будут печальными. Причем, если ветер срывает крышу в буквальном смысле этого слова, здесь не обойтись каким-нибудь небольшим ремонтом – придется строить заново всю стропильную систему.
Поэтому в строительном мире принято уделять особое внимание так называемому аэродинамическому коэффициенту крыши. Он зависит от ее угла наклона: чем круче, тем такая нагрузка будут больше и ветру будет легче опрокинуть кровлю. Чем ниже, тем сложнее, но здесь уже ветер будет действовать как подъемная сила, стремясь зацепить за карниз и сорвать, как шляпку гриба. А потому идеальная крыша для ветреных регионов – с небольшим углом наклона и минимальным карнизом. И уж точно не с висячими стропилами.
Другой опасный момент: в таких местностях ветер часто обрывает ветви у деревьев и разносит другие предметы. А чем выше кровля, тем больше вероятности, что с ней столкнется весь этот мусор. Пару царапин – и коррозия гарантирована. Поэтому от металлического покрытия тоже придется отказаться. Кроме того, если в вашей местности сильные ветра, мауэрлат укладывать близко к краю наружной стены не рекомендуется, чтобы порывы ветра не могли его сорвать.
Снеговая нагрузка
Снежный покров в зимние периоды на самом деле оказывает немалое давление на крышу. И чем севернее район, тем больше там таких осадков, и тем больше угроза пролома крыши, особенно при низком угле наклона. А потому проектировать и рассчитывать этот финишный элемент здания нужно осторожно, с учетом всех тонкостей и нюансов.
Особенно сложно продумать надежную крышу в тех районах, где периодическая смена температур – норма. Дело в том, что постоянное таяние снега, и его промерзание на следующий же день сказывается плохо на любом кровельном покрытии. В итоге деформируется вся стропильная система, разрушается гидроизоляции и утепление, а постоянные протечки кровли влекут за собой неприятную сырость и регулярные ремонты. У вас похожие погодные условия? Делайте ставку максимальную защищенность кровли!
Формула расчета угла наклона кровли в этом случае проста: чем выше уклон, тем меньше задерживается снег. В снежных регионах также забудьте о сложных формах крыши и многочисленности элементов. Рассчитывайте только простую конструкцию с высоким углом наклона, на которые обязательно нужно будет поставить снегодержатели (чтобы осадки не разрушили водосточную систему).
Современные программы для расчета двускатной крыши
Естественно, собственноручно начертить всю стропильную систему, как в официальной проектной документации, довольно сложно, если только у вас не образование архитектора. Но вполне достаточно обладать теми теоритическими знаниями, которые вам дает эта статья и хотя бы сделать наброску, чтобы можно было уже закупать строительный материал. И можно пойти еще одним путем – использовать современные 3D программы. С такими, как «Автокад» и «3D Max» разобраться будет сложно, но вот в «Аркон» все необходимые расчеты и эскизы сделать легко.
Также, если у вас все еще остались вопросы, на нашем сайте вы всегда найдете специальные онлайн-калькуляторы, которые быстро выполнят все необходимые расчеты.
