Дефлектор на трубу дымохода: обзор популярных конструкций и их особенностей

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Содержание

Для чего дымовой трубе нужен дефлектор?

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль. При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

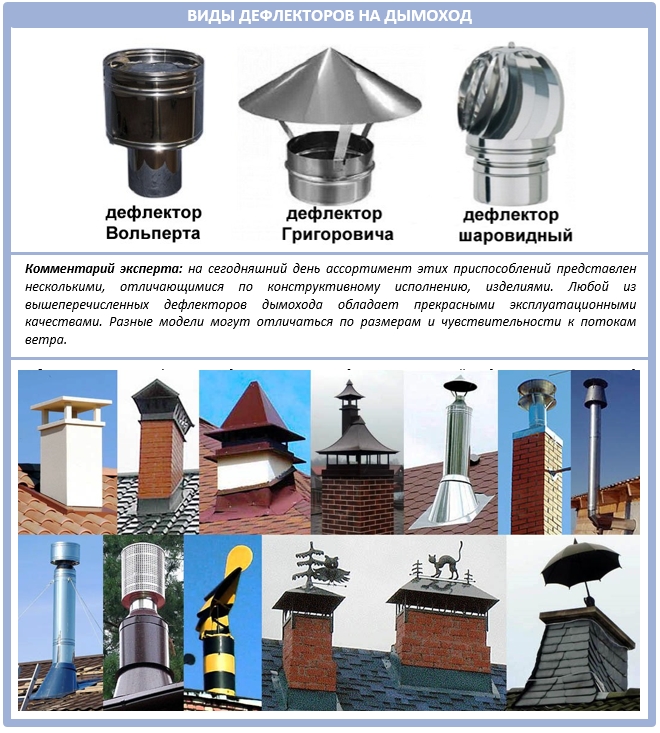

Современные дефлекторы на дымоходную трубу

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

  • внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
  • верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
  • зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
  • нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Принцип действия дымовых дефлекторов

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные названия больше условные, без четкой границы, но разница между ними – существенна, особенно в историческом плане.

Так, по принципу действия современные дымовые дымоходы бывают такими:

Принцип действия дымоходных дефлекторов

По своему устройству и принципу действия их делят на такие виды:

  1. Аэродинамический несовершенный дефлектор имеет внутренний карман – область, в которой иногда может скапливаться воздух или дым.
  2. Полный совершенный открытого кармана не имеет, но для ветра всегда открыт доступ в рабочее пространство дефлектора.
  3. Совершенный закрытый не имеет кармана и доступа для ветра. Из недостатков только выделим то, что трубы под такие дефлекторы желательно усилить. А вот как-то украсить или модифицировать закрытый дефлектор не получится, так как любые внешние приспособления будут влиять на его аэродинамику.

У каждого из этих видов – есть свои преимущества.  Например, совершенные закрытые дефлекторы обеспечивают более стабильную тягу при разных атмосферных условиях, которой достаточно для всех печей и котлов. Такие хорошо гасят динамическую нагрузку от ветра. Про вентиляционные дефлекторы существует такой миф: чем проще устройство, тем более оно надежно. Но просто – не всегда хорошо.

Например, при некоторых конструкциях под колпаком дефлектора иногда собирается застоявшийся воздух, и он мешает общее тяге, почему и приходится все усложнять. А еще «простые» дефлекторы неэффективны в безветренную погоду, если только не подключены к электрической сети.

Все эти виды реализованы в популярных конструкциях дефлекторов, которые мы сейчас рассмотрим внимательнее.

Дымники, или обычные колпаки

Классический дымник – это строгая по своей геометрической форме металлическая крышка, которую надевают прямо на дымоходную трубу. Но это не дефлектор, хотя с ним его часто путают! Хотя зачем нужен дефлектор, и почему вместо него не может стоять самый обычный колпак?

Дело в том, что, если в доме растопить печь или камин, а потом погасить огонь и лечь спать, и за ночь колпак может занести снегом, и жильцы отравятся продуктами горения. Поэтому в местности с сильными снегопадами к этому вопросу подходят по-другому.

Чаще всего дымник применяют для широкого кирпичного дымохода. Дымник защищает трубу сверху, но при этом все его четыре стороны по бокам остаются открытыми. Т.е. для самого дыма здесь преград нет, а вот дождь или снег прямо в трубу уже попадать не будет. Но, к сожалению, дымник редко делают декоративным.

Флюгарки во всех их проявлениях

А вот у флюгарки уже куда сложнее строение. По сути, это вращающаяся часть флюгера. Ее главная задача – обеспечить бесперебойный выход дыма из трубы в местности, где часто бывает сильный ветер.

Иногда флюгарку еще называют «флюгарок». Конструкция ее подвижная, а декоративная крышка открыта только с одной стороны. При помощи своего хвоста она поворачивается на ветру. Получается, она как бы закрывает собой дымоход от ветра и не позволяет ему попадать в середину дома, в чем и заключается ее уникальность.

Простые конструкции: модели Григоровича и Вольперта

Дефлектор Григоровича – самый простой по устройству. Его устанавливают на трубу, на специально клиновидную насадку. К слову, такую конструкцию вы вполне можете изготовить самостоятельно:

Как сделать дефлектор на дымоход своими руками

Турбодефлектор для газовых котлов

Ротационные турбины – это специальные механические устройства, которые наиболее эффективно задействуют энергию ветра для повышения тяги в трубе. Независимо от того, с какой стороны дует ветер, любая насадка вращается всегда только в одном направлении и представляет собой шар с вертикальными полосами-лопастями.

Состоит такой дефлектор из двух таких частей: верхняя вращается, а нижняя – стационарна. Именно нижнюю часть дефлектора крепят к вентиляционной трубе. А во внутренней оси установлен специальный подшипник, который и позволяет совершать обороты:

Как работает турбодефлетор на крыше?

Вот этот турбодефлектор в работе:

Дефлектор на трубу дымохода: обзор популярных конструкций и их особенностей

Дефлектор ЦАГИ, тщательно разработанный инженерами

У дефлектора ЦАГИ также есть свои плюсы и минусы. Например, он хорошо защищен от проникновения внутрь насекомых, мелких птиц и пыли, а потому служит долго.

Особенно хорош ЦАГИ тем, что противостоит обратной тяге даже при полном штиле и затягивание дыма назад здесь исключено даже для воздушных отводов большого сечения. Выглядит его конструкция вот как:

Дефлектор ЦАГИ для дымохода: устройство и типоразмеры

Дефлекторы-дымососы для тихой погоды

Дефлектор-дымосос – это электрический вентилятор, который термоустойчив и устанавливается прямо в дымоход. Его не стоит путать с каменными вентиляторами, это немного другое.

Для дымососов подходит электропитание от 10 до 220 вольт, смотря какую модель вы решили приобрести. Например, одна из самых популярных новинок рынка – гибрид Турбовента и вентилятора, который способен работать сразу в двух режимах: когда есть ветер – вращается самостоятельно, без подключения энергии, а когда тяги недостаточно – запускается двигатель. Просто и эффективно.

Открытый тарельчатый дефлектор

Тарельчатый дефлектор – это конструкция в виде тарелки, которая работает только при отсутствии достаточной силы ветра на электродвигателе. Такие дефлекторы по типу Астата придумали для вентиляции, но именно на их основе сегодня разрабатываются дымовые дефлекторы.

Рассмотрим также еще несколько видов дефлекторов:

  • Н-образная конструкция отлично подходит для местности с порывистым ветрами.
  • Еще один вид дефлектор «Шенард» – конструкция в виде звезды.
  • Отдельного внимания требует многоярусный дефлектор, главное преимущество которого в том, что он может задействовать ветровой поток, который идет снизу вверх.

Помните также о таком моменте, что все эти флюгарки и дефлекторы отлично ведут себя на вентиляционных трубах, но в случае с дымоходами – немного другая история. Каждый отдельный случай с такими приборами рассматривается всегда индивидуально, а именно тип печи и противопожарные требования.

Поэтому не ленитесь изучать техническую информацию, консультироваться с печниками и перестраховываться. Тогда все получится, и дрова в печи будут гореть ярко, а о токсичном дыме вообще не нужно будет задумываться.

А какой из самых популярных дымовых дефлекторов вы считаете наиболее практичным?
