Черепица ондулин: обзор характеристик, плюсы и минусы + особенности устройства такой кровли

Еврошифер, он же ондулин, – недорогая разновидность кровельного покрытия, внешне слегка напоминающая своего серого исторического предшественника. От обычного шифера относительно новый для нас вид кровли отличается легкостью и цветовым разнообразием.

Волнистые битумные листы привлекают декоративными качествами, не вызывают затруднений в раскрое и в креплении. К тому же черепица ондулин предельно проста в укладке, особенно, если самостоятельному кровельщику известны все технологические нюансы.

Содержание

Характеристики ондулина и сфера его применения

В изготовлении ондулина используются органические и неорганические волокна, формирующие в совокупности гомогенную смесь. Волокна плотно прессуют и пропитывают битумом, в результате получается материал с равными во всех точках физико-механическими свойствами.

Многослойность материала обеспечивает устойчивость к разнообразным механическим воздействиям. Волнистый рельеф усиливает эффект, формируя своеобразные ребра жесткости, которые противостоят давлению снежных залежей, града и прямонаправленных ливневых струй.

Особенности битумной черепицы ондулин

С внешней стороны волнистые листы покрывают полимерной защитно-декоративной оболочкой, придающей покрытию цвет и защищающей от агрессии УФ лучей. Настоящий ондулин долго не выгорает после укладки. Подделки не окрашивают составами со светостойкими компонентами, потому они выцветают через пару-тройку лет.

Поверхности еврошифера придана особая текстура, способствующая самостоятельному удалению осадков с покрытой им крыши. Снежные отложения, пыль и атмосферная грязь не задерживаются на битумной кровле с легкой шероховатостью и полимерной защитой.

Применяют ондулин как в новом строительстве, так и в восстановлении технических характеристик старых крыш. В ремонтных работах допустима укладка прямо на старый шифер или на установленную поверх изношенного покрытия обрешетку. Используется материал преимущественно в качестве кровли малоэтажных домов с крышами крутизной от 10º и более.

Область использования черепицы ондулин

Материал поставляется разными производителями. В целом технические данные продукции заводского изготовления мало чем отличаются от конкурирующих предложений. Как основной признак настоящего еврошифера принимается число волн в листе, которых должно быть ровнехонько 10, и однородность в срезе.

Специфика применения черепицы ондулин

Оценка преимуществ и недостатков

Как бы ни старались разработчики кровельных покрытий, достичь совершенства пока никому не удалось. В том числе инженерам, трудившимся над изобретением и модернизацией ондулина. Как и любая другая кровля, еврошифер наделен неоспоримыми достоинствами, но все-таки не лишен некоторых недостатков.

Задача покупателя заключается в трезвом сопоставлении плюсов с минусами черепицы ондулин, чтобы в итоге решить вопрос пригодности материала для кровли любимой загородной собственности.

Водоотталкивающие свойства еврошифера

Для начала перечислим плюсы еврошифера, это:

  • Минимальное влагопоглощение. Битумная пропитка, обогащенная полимерами, полностью заполняет все поры прессованного материала, лишая воду малейшей возможности проникнуть в его толщу и под него, в подкровельное пространство.
  • Высокая шумоизоляция. Созданный из множества волокон материал превосходно препятствует прохождению звуковых колебаний извне и изнутри постройки. Это качество крайне привлекательно для приверженцев обустроенных мансард.
  • Устойчивость к биологической и химической агрессии. Кровлю из еврошифера не повредит кислотный дождь, дым предприятий, не разъест плесневый грибок и гнилостные бактерии.
  • Технологичность. Ондулин без затруднений режут, крепят, при необходимости загибают материал в требующихся местах. Лист материала весит всего лишь 6 кг. С обустройством кровли европейским шифером запросто справится без помощников один человек.
  • Универсальность. Еврошифер используют в кровельных работах, независимо от климатической специфики объекта. Он отлично сопротивляется частым порывистым ветрам и держит снежные заносы.

Все же заметим, что битумный шифер – материал, безукоризненно подходящий для средних широт. В знойную погоду содержащийся в нем битум может расплавиться, а кровля деформироваться. В крепкие морозы листы становятся хрупкими.

Технологические возможности еврошифера

Немаловажное достоинство – безопасность материала по экологическим критериям. В процессе эксплуатации он не выделяет угрожающих окружению токсинов. Отслужившую кровлю без проблем утилизируют – достаточно просто сжечь.

Перечень недостатков короче, но к нему тоже следует присмотреться. К минусам причислена:

  • Недостаточная прочность. По показателям сопротивляемости битумный материал все же не сравнится с кровельной жестью и глиняной черепицей. Служит он меньше указанных соперников. При нарушении правил укладки ондулин может местами прогнуться или утратить волнистый рельеф.

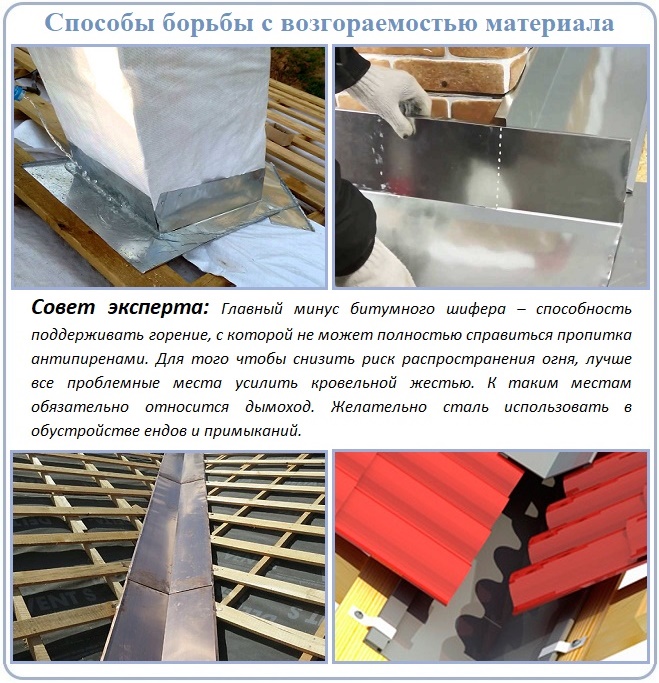

  • Горючесть. Волнистые битумные листы пропитывают антипиренами, но эти мероприятия не могут полностью исключить способность материала поддерживать зарождающийся огонь, хотя для возгорания еврошифера требуется долгое воздействие высоких температур.
  • Нестойкость цвета. В ходе эксплуатации яркая битумная кровля все же «полиняет». Потеря цвета свойственна даже оригинальной продукции, которая утратит яркость через 5 – 7 лет. Подделки выцветают гораздо быстрее.

Минусы волнистых битумных листов, конечно, перекрываются доступностью цены, кстати, объясняющей и оправдывающей небольшие эксплуатационные сроки.

Результат нарушения правил укладки ондулина

Никто из производителей не обещает, что сооруженная из еврошифера кровля простоит больше 15 лет. Это намного меньше, чем 50 лет профилированной кровельной стали и 100 лет керамики или натурального камня.

Отметим, что эксплуатационный срок и надежность кровли из ондулина во многом зависит от грамотного выполнения монтажа, со спецификой которого стоит ознакомиться как самостоятельным мастерам, так и тем, кто прибегает к услугам наемных строителей.

Минусы и плюсы покрытия ондулин

Технология укладки ондулина

Для устройства кровли из гибкого шифера выпускают особый крепеж, позволяющий четко фиксировать волнистые листы, угловые детали, предназначенные для оформления примыканий, элементы для конька и ендовы, изолирующие прокладки для обустройства края скатов.

Фирмы-производители черепицы ондулин

Главное, что к материалу прилагается пошаговое монтажное руководство от производителя материала, в котором рассмотрены все возможные варианты укладки и случаи, с которыми можно столкнуться при выполнении кровельных работ. Желающим уложить ондулин собственными руками следует досконально изучить инструктаж.

Крепеж и фасонные элементы для черепицы ондулин

Специфика сооружения обрешетки

Битумный шифер сложно отнести к разряду жестких покрытий, поэтому к устройству основания под него следует крайне ответственно отнестись. Устройство обрешетки под него определяется уклоном скатов:

  • Для конструкций крутизной от 15º и выше. Обрешетку устраивают из брусков со сторонами 40 или 50 мм. Решетины ставят через каждые 60 см, шаг уменьшают в регионах с обильным выпадением осадков до 45 см.
  • Для крыш с уклоном в диапазоне 10 — 15º. Стандартным шагом крепления решетин считается 45 см, в областях с характерными снежными залежами означенное расстояние между элементами обрешетки уменьшается.
  • Для навесов над пристройками и козырьками с уклоном 5 — 10º. Обрешетку собирают из доски, водостойкой фанеры или листов ОСП. При использовании доски ее укладывают с зазором между элементами, который может достигать 5 см.

В устройстве сплошной обрешетки над пологими скатами допускается применение необрезного теса, с которого перед укладкой необходимо удалить обзол. Все пиломатериалы перед сооружением обязательно обрабатываются антипиренами, т.к. им предстоит контактировать с небезопасным в отношении возгорания покрытием.

Устройство обрешетки под еврошифер

Сразу отметим, что от уклона скатов зависит величина нахлеста волнистых листов. На пологих конструкциях до 10º еврошифер укладывается с заходом следующего листа на предыдущий сбоку на две волны. Нахлест вышележащего ряда на нижний должен быть 30 см.

Кровлю на скатах выше 10º укладывают с нахлестом по одной волне сбоку и с заходом по 20 и 17 см поверху. Понятно, что чем круче конструкция, тем меньше нахлестка, потому что на таких крышах меньше задерживающихся осадков.

При устройстве обрешетки из бруска карнизные свесы, разжелобки и участки возле конькового прогона делают сплошными путем укладки доски, так как в этих областях наиболее вероятно провисание кровли под действием залежавшегося снега.

Обрешетку обычно делают со свесом несколько большим, чем требуется по проекту. Карнизные свесы устраивают посредством наращивания обрезков доски на стропила — кобылок. За счет выхода за пределы стропильной конструкции решетин по линиям фронтонов и кобылок, по сути, формируется форма и размер скатов.

Излишки по завершению сооружения основы обрезают, предварительно промерив диагонали и скорректировав форму скатов при необходимости. Поэтому решетины и кобылки изначально берут с некоторым запасом.

Корректировка формы и размера скатов

Планирование раскроя листов

Проект с раскладкой битумного шифера для сложных конструкций с множеством составных элементов принято делать с использованием компьютерных программ. Такую работу лучше заказать в проектном бюро, предварительно вызвав замерщика для получения действительно точных данных.

Раскладку материала для простой крыши без особых проблем можно сделать самостоятельно. Для этого потребуется по листку миллиметровки и кальки: на первой нужно будет вычертить элементы ондулина в подходящем масштабе, на втором – абрис ската с конструктивными деталями и сделанной обрешеткой.

Не забывайте, что вычерчивать листы на миллиметровке необходимо с учетом нахлесток – наложений листов материала по боковой и нижней линии. В расчете нахлестов учитываем уклон скатов.

Как спроектировать раскрой листов черепицы ондулин

Учтите, что по правилам укладки гибкого шифера ряды должны располагаться по принципу «рыбьей чешуи», т.е. со смешением боковых швов вышележащих рядов относительно швов нижележащих рядов.

Кальку с отмеченными на ней линиями ската наложим на миллиметровку с раскладкой листов еврошифера и двигаем ее до тех пор, пока не найдем оптимальный вариант с наибольшим числом неразрезанных листов. Следим, чтобы верхняя линия листов располагалась точно над решетиной.

При проектировании раскроя для обустройства вальмовых конструкций необходимо следить, чтобы верх угловых элементов шифера приходился на решетину. Если идеальной раскладки не получится, придется в проблемных местах укладывать дополнительные бруски и подтесывать их по форме скатов на месте.

Правила укладки черепицы ондулин

Для того чтобы обеспечить смещение продольных швов в простых прямоугольных скатах, рекомендуется каждый четный (или нечетный) ряд начинать с разрезанных напополам листов. Смещение требуется, чтобы исключить проникновение воды под кровлю в месте состыковки шиферных листов, да еще чтобы исключить точки, сложенные четырьмя слоями покрытия.

Ряды с разрезанными вдоль поперечной линии листами могут располагаться как у карнизной кромки, так и возле конька. Следует помнить и учитывать, что у кровли из еврошифера должен быть свободный свес, размер которого указывается производителем. Превышать его нельзя, чтобы край покрытия не прогибался под весом снега.

Разрезают европейский шифер по линиям впадин в волнистом рельефе. Режут обычной ножовкой с предназначенным для дерева полотном, которое нужно предварительно смазать маслом. Вместо ножовки подойдет циркульная электропила или электролобзик. Не стоит резать болгаркой – ее диски расплавят битумную пропитку.

Резка и раскрой черепицы ондулин

Процесс укладки волнистого покрытия

Укладка еврошифера производится по гидроизоляционному ковру. Материал для устройства гидроизоляции подбирают в зависимости от типа конструкции.

Для холодных крыш приобретают паропроницаемую мембрану, которая свободно пропустит формирующиеся внутри бытовые испарения, но не даст атмосферной воде проникнуть внутрь.

При устройстве утепленных кровельных конструкций с кровлей ондулином под утеплитель укладывается паронепроницаемая защита, а над теплоизоляцией располагают паропроницаемый материал.

Гидроизоляция под кровлю еврошифером

Укладку битумного шифера производят в направлении, противоположном преобладающим ветрам. Так как каждый последующий элемент перекрывает волной или двумя нижележащий предыдущий лис, то в результате укладки в указанном направлении воздушные потоки не будут портить кровлю, стремясь сорвать ондулин, а станут типа «гладить по шерсти».

По подготовленному основанию выполняется разметка с помощью мелованного шнурка и цветного карандаша. Сначала отмечают две точки крайних листов с обеих сторон конструкции, затем полученные точки соединяют линией, после:

  • Если необходимости в корректировке скатов нет, то от полученной линии точно проводятся следующие;
  • Если геометрия скатов не совсем точна, то лучше еще до укладки слегка изменить размечаемые линии, чуть сократив или увеличив нахлестку там, где это требуется.

Еще перед стартом монтажа нужно наметить кромку свободного свеса. Для этого в торец двух крайних стропилин забивают по гвоздю так, чтобы их шляпки обозначали крайние точки свободного свеса. К гвоздям крепят натянутый шпагат. На больших по протяженности скатах лучше забить не два гвоздя, а более.

Как отметить линию свободного свеса черепицы ондулин

Стартовый лист укладывается, согласно показаниям разметки. Уложенный элемент сразу фиксируется гвоздями. Заметим, что он будет служить направляющей для продолжения ряда и укладки следующего листа сверху, потому его надо с предельной точностью выровнять.

Использование ветровых планок, укладываемых на край карниза, избавляет от необходимости скрупулезно ровнять стартовый лист, но даже в этом случае проверять направления укладки штучной кровли все-таки постоянно нужно. Правда некоторые отклонения в геометрических данных конструкции будут замаскированы уголками.

Нюансы и порядок крепления

Крепеж, выпускаемый специально для определенной коллекции ондулина, устанавливают строго перпендикулярно обрешетке. Гвозди забивают исключительно через гребни волнистых листов с обязательным заглублением в деревянную основу.

Правила фиксации гибких волнистых кровельных листов

Фиксация гибкого шифера производится в четкой последовательности, которую не рекомендуется нарушать:

  • Сначала крепеж ставят по краям листа.
  • После фиксируется середина элемента.
  • Затем устанавливаются остальные точки крепления.

Сбивать последовательность категорически запрещено, иначе гибкие листы могут перекоситься. Нарушится пространственная геометрия волнистого элемента. Запрещено сильно заглублять гвозди и затягивать крепеж, потому что ондулин расплющится.

Если следовать указанной очередности, то случайно сильно заглубленный гвоздь практически никак не отразиться на геометрической форме волнистого покрытия.

В одну или две волны, уходящие под боковую нахлестку, крепеж не ставят, т.к. эти линии зафиксируются вместе с последующим листом. По аналогии и той же причине не производится фиксация вдоль верхней линии листа.

Если планируется установка ветрового уголка по фронтонному свесу, крепеж не ставят в крайнюю волну стартового листа, она закрепится потом в ходе фиксации этого фасонного элемента. Крепление фасонной детали выполняется к каждому бруску обрешетки через самое высокое место волны и полку уголка.

В случае отказа от использования ветрового уголка фиксация производится по той же схеме, но без фасонной детали. Гвозди ставят в каждую решетину сбоку, а к нижнему бруску прибивают через каждый гребень в самой низкой точке. В середине покрытие крепится так же —  через вершину волны к обрешетке.

Особенности крепления листов еврошифера

По подсчетам опытных кровельщиков, для фиксации одного битумного волнистого листа требуется 22 гвоздя, если бруски обрешетки монтировались с шагом 45 см. Желательно перед установкой точки крепления скрупулезно продумать место ее расположения.

Неправильно установленный гвоздь, конечно, можно удалить гвоздодером, но отверстие от него ощутимо снизит показатели герметичности кровли. Для создания опоры во время «выдергивания» необходимо запастись отрезком трубы, диаметр которой равен размеру гребня покрытия.

Соблюдать описанный выше монтажный алгоритм надо будет до тех пор, пока весь скат не покроется ондулином. Ясно, что сама процедура укладки немногим отличается от монтажа обычного шифера. Главное, выполнять действия четко и аккуратно.

Оформление свесов, карниза, разжелобков

В обустройстве фронтонного свеса необязательно использовать готовый уголок. Можно просто загнуть гибкий шифер на ветровую доску. При выборе такого метода нужно учесть, что его осуществление возможно лишь при плюсовой температуре, когда еврошифер становится мягким. За неимением хорошей погоды можно воспользоваться строительным феном.

Конструктивные узлы черепицы ондулин

Для формирования примыканий к стенам и выполненным из кирпича вентиляционным шахтам, зенитным фонарям, дымоходным трубам для ондулина выпускают фасонные элементы. Крепят их через гребни гибкого листа к обрешетке. Перед устройством примыканий они проклеиваются гидроизоляционной лентой, которая также производится для сооружения кровли из битумного шифера.

Вогнутые и выпуклые углы крыши оснащают угловыми фасонными деталями, у которых обе полки равны по ширине. Одна из полок заводится под покрытие, вторая выпускается поверх него, чтобы путь в подкровельное пространство стекающей по скатам дождевой воде был полностью перекрыт.

Вентиляцию под кровлей обеспечивают воздухопроницаемые прокладки, не препятствующие течению воздушных потоков, но защищающие от пыли, грязи, веток, насекомых, птиц. Они гарантируют полноценный вывод конденсата и атмосферной влаги в случае ее проникновения наружу.

Коньковые детали ставят по завершению кровли смежных скатов. На вальмовых крышах сначала обустраивают ребра вальм, потом монтируют элемент конькового хребта.

Полезное видео по теме

Видео-инструктаж по укладке еврошифера при новом строительстве:

Ценные рекомендации домашним мастерам, желающим самостоятельно сделать кровлю еврошифером:

Монтаж ондулина не вызовет затруднений у неопытных домашних мастеров. Особенно, если им знакомы все тонкости укладки и крепления материала. Красиво и грамотно обустроенная крыша прослужит владельцам больше обещанного производителем срока, если будут выполнены все технологические правила.
