Как крепить стропила крыши разной конструкции?

Возведение стропильной системы – целое искусство, требующее особого мастерства. Две одинаковые на первый взгляд крыши могут иметь абсолютно разный «скелет», и даже крепежные элементы внутри себя. И выбор способа соединения стропильных элементов между собой зависит от целого ряда факторов, среди которых личное предпочтение не играет роли. В ход идут топор, металлические пластины, гвозди и даже скобы – все для того, чтобы придать стропильной конструкции нужную жесткость, надежность и в то же время подвижность.

Все зависит от задач, которые стоят перед крышей, особенностей материала стен дома и климатических условий местности. А в чем преимущества и недостатки каждого из видов, мы сейчас расскажем.

Содержание

Врубка: технология, проверенная временем

Наиболее старый способ крепления стропил крыши — это врубка. Еще с давних времен, когда дома на Руси строились без единого гвоздя, стропила устанавливали именно так:

Как крепить стропила крыши разной конструкции?

Вот как это выглядит на практике:

Как крепить стропила крыши разной конструкции?

Еще хороший пример монтажа стропил при помощи врубки:

Как крепить стропила крыши разной конструкции?

Но стоит заметить, что у врубки есть существенный недостаток — неравномерное высыхание древесины. Причем в ширине такое стропило практически не уменьшается, всего на 0,01% а вот в длине — да. Серьезные испытания, не правда ли?

И особенно негативно это сказывается на узлах с угловым и перпендикулярным соединением стропил. В таких узлах появляются щели, из-за чего в какой-то степени деформируется вся стропильная система. Поэтому в этой технологии появились небольшие изменения: узлы стали изготавливать на разрезных кольцах и зубчатых шайбах.

Болты: надежная фиксация

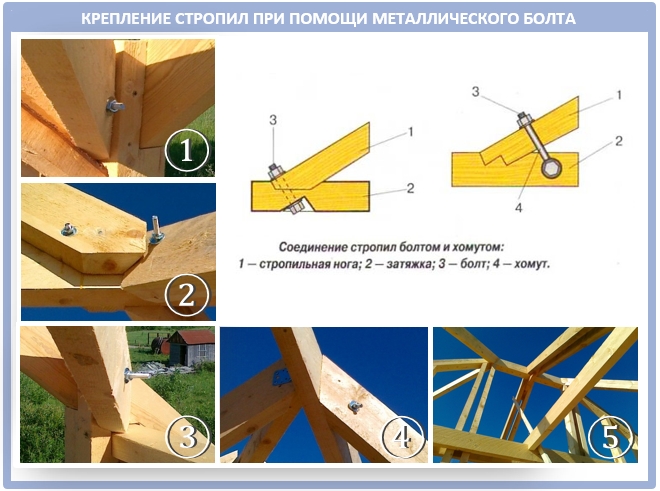

Одними из самых надежных для стропил считаются металлические болты:

Как крепить стропила крыши разной конструкции?

Так они выглядят на практике:

Как крепить стропила крыши разной конструкции?

Такие соединения стропил изготавливают следующим образом: ферму кладут на ровную поверхность и фиксируют струбцинами. Далее в местах укладки зубчатых шайб сверлят отверстия под болты — диаметром, превышающим диаметр болта на 1,5 мм. При этом важно держать сверло строго вертикально. К слову, первую готовую ферму используют в качестве шаблона для следующих.

Теперь между элементами фермы крепят зубчатые шайбы, и в просверленные отверстия вставляют шпильки из высокопрочной стали и шайбы 6 мм размерами 100 Х 100 мм. Именно такие размеры препятствуют смятию древесины. Кроме того, шпильки и болты из обычного металла не подходят, ведь при напряжении может сорваться резьба. Дальше двусторонние шайбы как бы запрессовываются в древесину:

Как крепить стропила крыши разной конструкции?

Если все сделано правильно, шайба работает на сжатие и растяжение. И после усушки древесины узел подтягивают еще раз. При этом сам болт будет нести 25% нагрузки, а шайба — до 75%.

По такой же схеме собирают фермы с узлами на разрезных кольцах. Сам разрез на кольце необходим для компенсации температурного расширения металла. И такое крепление деревянных стропил куда более надежное, чем у болта без шайбы и кольца, лучше срабатывает в условиях смены температур и обеспечивают куда большую площадь поверхности соединяемых деталей. В этом случае уже не нужна запрессовка кольца, т.к. его достаточно опустить в подготовленные канавки.

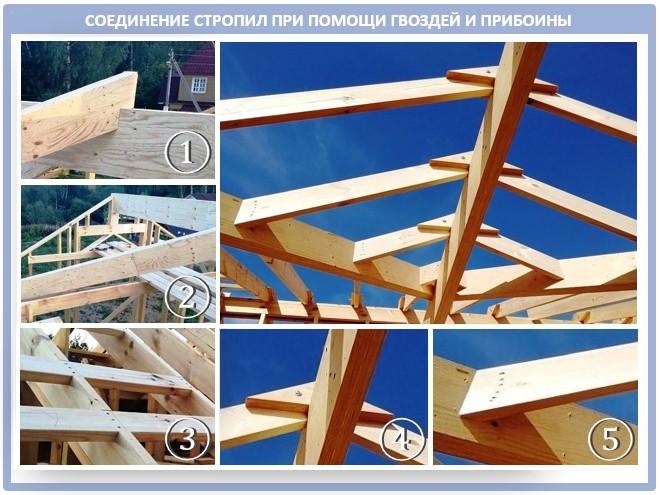

К слову, наряду с болтом применяется не только метод врубки, но и фиксация стропил при помощи боковых накладок с гвоздями.

Гвозди: просто и жестко

Довольно популярный и простой способ крепления стропил к стене — фиксация гвоздями. Нет ничего проще, чем взять доску и прибить ее к деревянной стене парой гвоздей. Причем сами гвозди вполне могут служить неким шарниром, если закрепить стропила только концом.

Но если использовать больше гвоздей и увеличить жесткость, то поворот уже будет невозможным. Только если нагрузка не станет превышать расчетную, иначе узел снова будет подвижным. Вот почему при таком способе крепления важно точно рассчитать нагрузку, иначе будут нарушены схемы узлов и разрушится вся система.

Сами гвозди нередко становятся дополнительным способом фиксации в сочетании с врубкой:

Как крепить стропила крыши разной конструкции?

Металлические накладки: вариант для ферм

Для стропильного каркаса хорошо подходят стальные перфорированный накладки с острыми элементами по всей площади. Это как раз то, на что крепят стропила чаще всего за рубежом. И главное преимущество такой привязки стропил в том, что здесь нет необходимости делать запил в стропилах и мауэрлате. А потому нетронутая древесина сохраняет свои высокие прочностные характеристики:

Как крепить стропила крыши разной конструкции?

Сегодня этот тип крепежа стропил к стене дома по праву считается самым надежным:

Как крепить стропила крыши разной конструкции?

Еще один вариант:

Как крепить стропила крыши разной конструкции?

По этому же принципу устроены металлические уголки:

Как крепить стропила крыши разной конструкции?

Деревянные чурки: забытые технологии

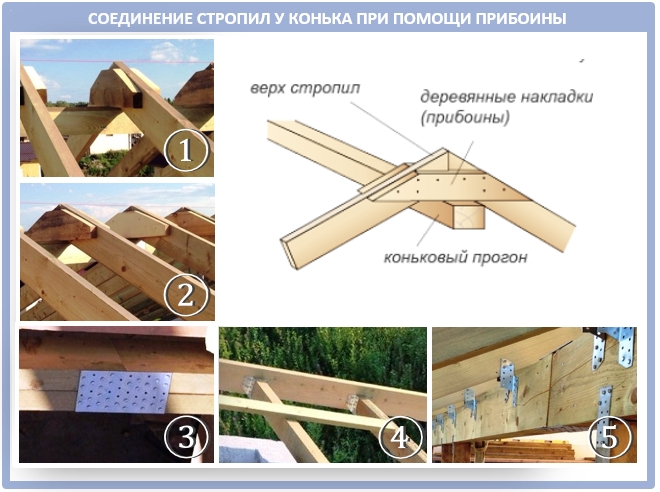

К слову, и до появления металлических пластин и уголков кровельщики находили, чем скрепить стропила между собой: это были деревянные чурки. Это бруски квадратного сечения, которые фиксируют между стропилами и мауэрлатом, чем значительно увеличивают жесткость стропильной конструкции:

Как крепить стропила крыши разной конструкции?

На практике она выглядит так:

Как крепить стропила крыши разной конструкции?

Причем встречается и вариант удвоенной прибоины:

Как крепить стропила крыши разной конструкции?

Проволока: надежная привязка

Теперь перейдем к тому, как стропила крепится к стене из бруса естественного уровня влажности? Дело в том, что деревянные конструкции подвержены изменениям уровня влажности и температуры, ввиду чего при постепенной усушке немного изменяется высота каждого бруса или бревна. И чем выше высота стен, тем больше степень ее усадки со временем. Т.е. в случае с односкатной крышей больше потеряет в высоте стена под коньком, и меньше та, что будет расположена ниже.

В таком случае стропилам важно обеспечить возможность небольшого поворота и при этом даже едва заметного сдвига вдоль стены. И уже достаточно давно для этой цели привязку стропил к стене делают при помощи отожженной проволоки. Ею верхнее бревно фиксируют к стропильной ноге.

Причем важно знать, как правильно крепить проволокой стропила на крыше разных форматов. Так, если речь идет о доме или бане солидного вида, скреплять стропила важно сразу с двух сторон. Если же уклон скатов небольшой, а сама кровля — низкая, тогда достаточно одной проволоки.

Скользящее крепление: для сруба и бревна

Когда возводят деревянные дома или бани, необходимы скользящие стропила. Они позволят сохранить стропильную систему целостной и ровной, когда стены будут неравномерно усаживаться в течение года.

Этот элемент конструкции отлично приспосабливается к деформации конструкции стен. Стропила крепятся к несущему брусу не жестко, благодаря чему предотвращается распирание стен. Ведь и бревно, и профилированный брус подвержены естественной усадке. Бывает, что и одна стена по окончанию усадки становится ниже другой, и при жестком креплении стропил друг к другу “поведет” всю крышу.

Само скользящее крепление стропил к стене представляет собой уголок с петлей и металлический кронштейн:

Как крепить стропила крыши разной конструкции?

Монтировать этот элемент нужно под углом 90 градусов к опоре, так можно обеспечить небольшую подвижность системы. В процессе усадки эти крепежи нужно будет два раза выводить в крайнее положение, чтобы установить стропила под правильным углом к стене дома.

Сами скользящие опоры делятся на такие виды: открытого типа и закрытого. Первые представляют собой изогнутую стальную пластину, у которой на концах есть по два или три отверстия. При этом длина хода подвижного элемента должна быть от 60 мм до 160 мм. В неподвижной части элемента обычно до пяти отверстий.

А вот закрытая подвижная конструкция — целостная, и уже не разбирается на части. У нее — форма уголка с держателем, на который надевают планку крепления. Выглядит это так:

Как крепить стропила крыши разной конструкции?

Но по-настоящему подвижное крепление сдвинется ощутимо только в случае максимальных нагрузок, что маловероятно для обычной стандартной крыши.

А какой способ крепления стропил вы считаете самым практичным?
