Стропила для двухскатной крыши своими руками: расчеты, установка, крепление, сборка

В строительстве своего дома мечты вы уже на финишной прямой, и пришло время разобраться с премудростями стропильной системы? Скажем так: вас ожидают приятные заботы: расчет угла, веса и запаса прочности стропил, договор со знакомым мастером или компанией, или же заготовка всего необходимого инструментария для самостоятельной плотницкой работы.

А, чтобы завтра все эти заботы не стали головной болью и вы не переживали о том, правильно ли делается тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте разберемся, как сделать качественные стропила для двускатной крыши своими руками так, чтобы было не хуже покупных.

Содержание

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила своими руками

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Как составить проект будущей крыши?

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Как рассчитать нагрузки на стропила Стропила своими руками

Постоянные и переменные нагрузки на крышу

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

Нагрузки на стропильную систему

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Таблица сечения стропил

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

banya015531 Как рассчитать прочность стропил

Усилительные элементы для стропил

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль. Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки. Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на видео:

Определяем тип крыши: холодная или теплая?

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись. Здесь уже будут минимум три уровня:

  1. Верхний или первый уровень стропил – около 200 мм.
  2. Средний всегда равняется по высоте вспомогательных стропил.
  3. Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

Определяем тип стропильной системы: наслонная или висячая?

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Комбинированная стропильная система

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Подбираем материал для стропил

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

  • Древесина. Массив, доски или клееный брус.
  • Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
  • Черный металл. Это двутавры и стальные швеллера.
  • Тяжелые железобетонные конструкции для промышленного строительства.

Сухая доска: экономичный вариант

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

Для крыши каркасного дома это действительно один из самых лучших вариантов!

Как сделать стропила для двускатной крыши

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым. Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им. Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!

Зато из обычной доски удобнее всего сращивать стропила по длине:

Сращивание стропил по длине

Прочный металл: противостояние сырости

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными — смотрите сами:

Металлические стропила для крыши

Брусья: преимущества качественной древесины

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

  • Влажность не более 18%, измеренная влагометром.
  • Трещины, которые не сквозные и не превышают половины длины доски.
  • На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

Обработка антисептиками и пропилентами

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой.

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению. Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются.

Делаем правильные надрезы на стропилах

А теперь переходим к практике. Первым делом вам обязательно нужно изготовить удобный шаблон, по которому вы сделаете ровные одинаковые стропила:

Шаблоны для подрезания стропил

И следуем таким инструкциям:

banya034920 Разметка стропил своими руками banya035818 Как подрезать стропило? Стропила своими руками Угол подреза стропил

С жестким креплением придется повозиться:

Крепление стропил к мауэрлату

Если же речь идет о подвижных узлах, тогда следуйте такому принципу:

Формы замков у стропил

На практике все на самом деле просто:

Как сделать срезы на стропилах?

Как вы видите, глаза боятся, а руки делают!

Как собрать стропильную систему?

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность — правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

  1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
  2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
  3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
  4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

Сращивание стропил

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

  • Внешней прямой скобы.
  • Металлической угловой пластины.
  • Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Соединение стропил гвоздями Как соединять стропила гвоздями?

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Как сделать стропила для двускатной крыши

Вот как им работать:

Металлические пластины для стропил

Более подробно:

Пресс для изготовления стропил Крепление стропил для двускатной крыши

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

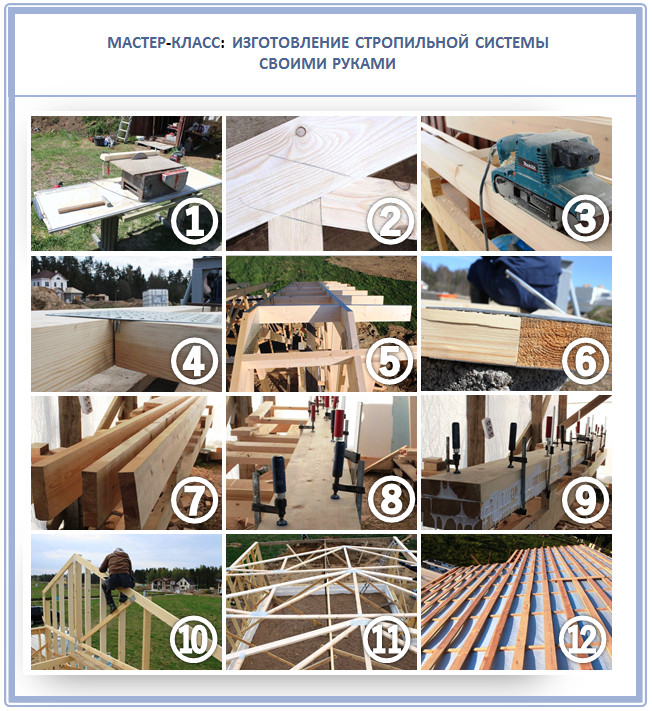

Изготовление стропил на крышу

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Подготовка стропил для двускатной крыши Коньковый прогон своими руками

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:
