Как правильно закрепить стропила: крепление к мауэрлату, перекрытию, к стене

Прочность крыши — это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это — целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Содержание

Как вы видите, все выполнимо своими руками:

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:

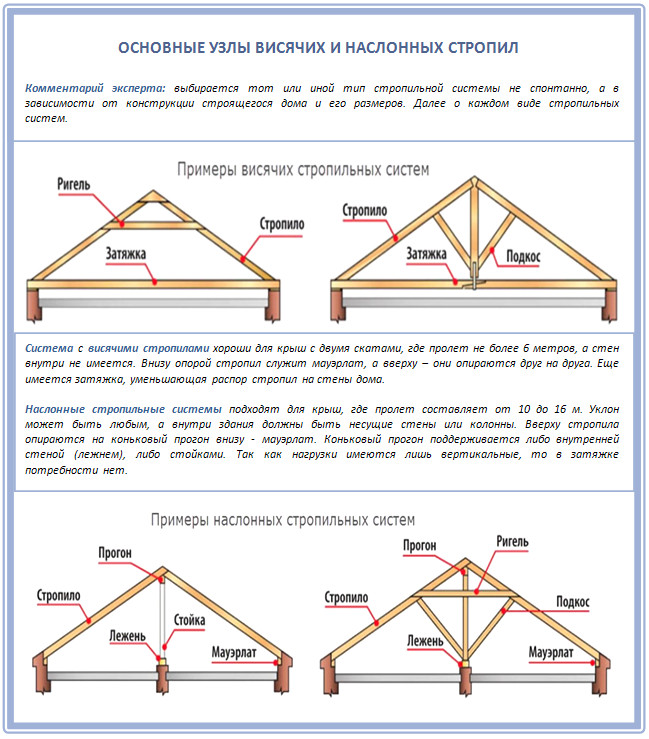

Висячие и наслонные стропильные системы

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Виды опорных узлов по уровню жесткости

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

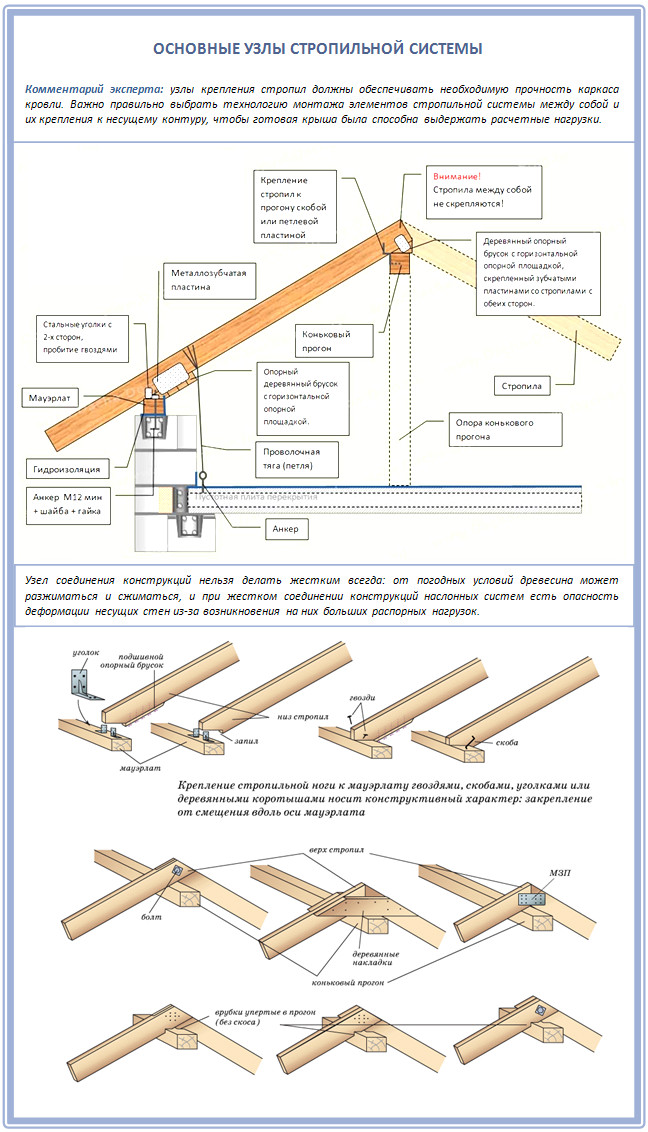

Основные узлы стропильной системы

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

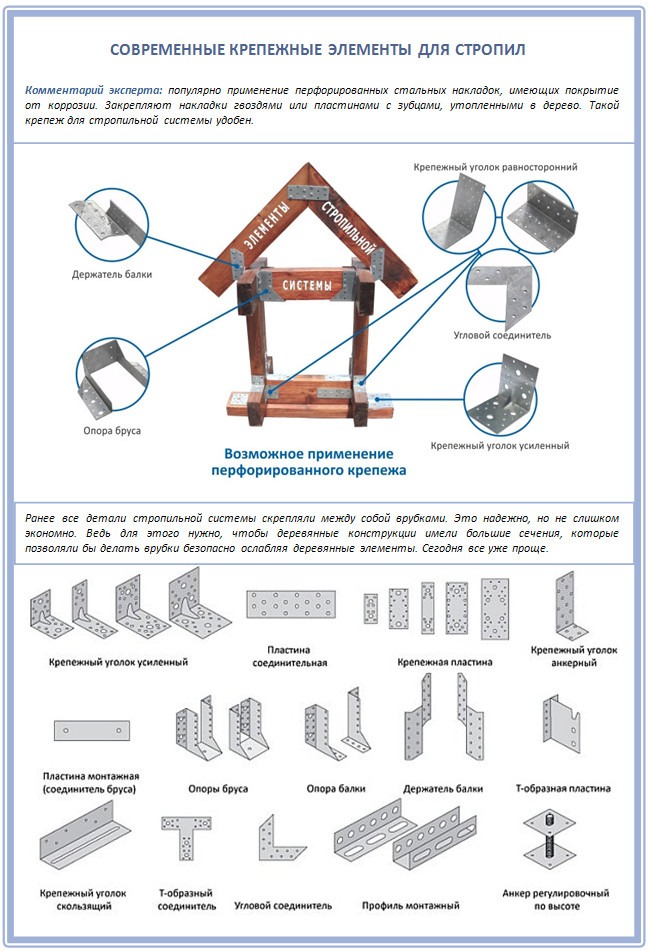

Крепежные элементы для стропил

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

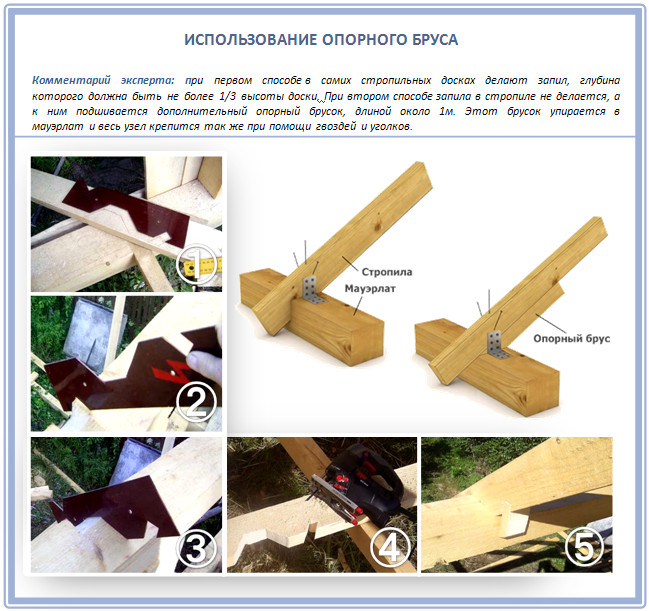

Опорный брус для стропил и мауэрлата

И еще так:

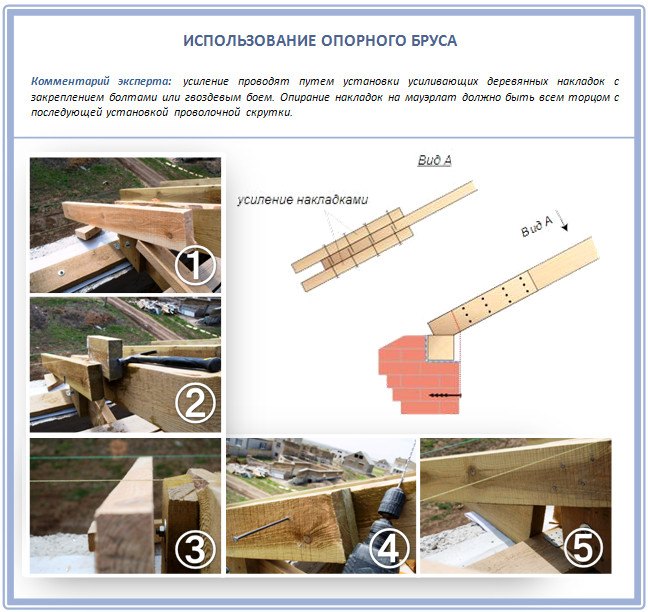

Усиление стропил на мауэрлате

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача — сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

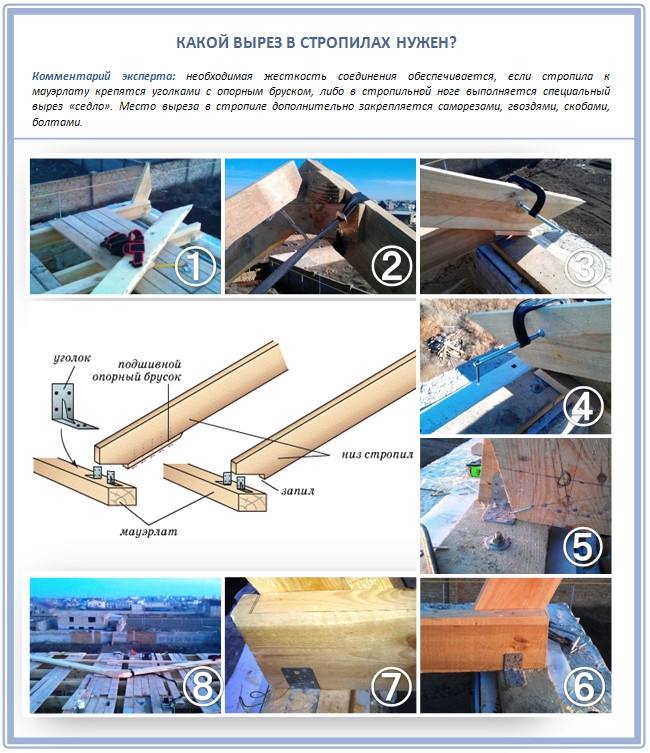

Вырез в стропилах для крепления с мауэрлатом

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

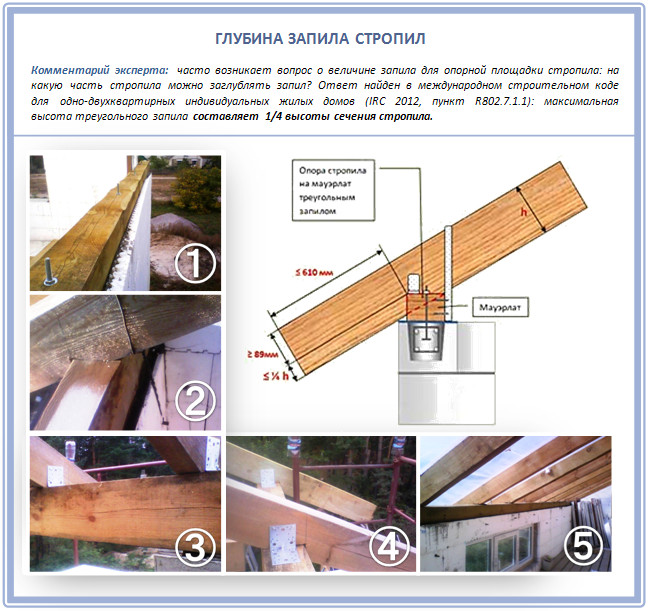

Какова глубина запила стропил?

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам — болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта — сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

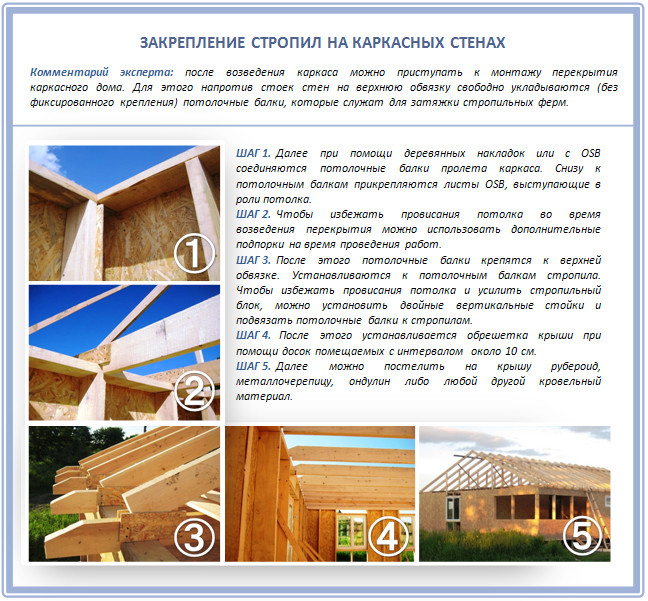

Закрепление стропил на каркасных стенах

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 — жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

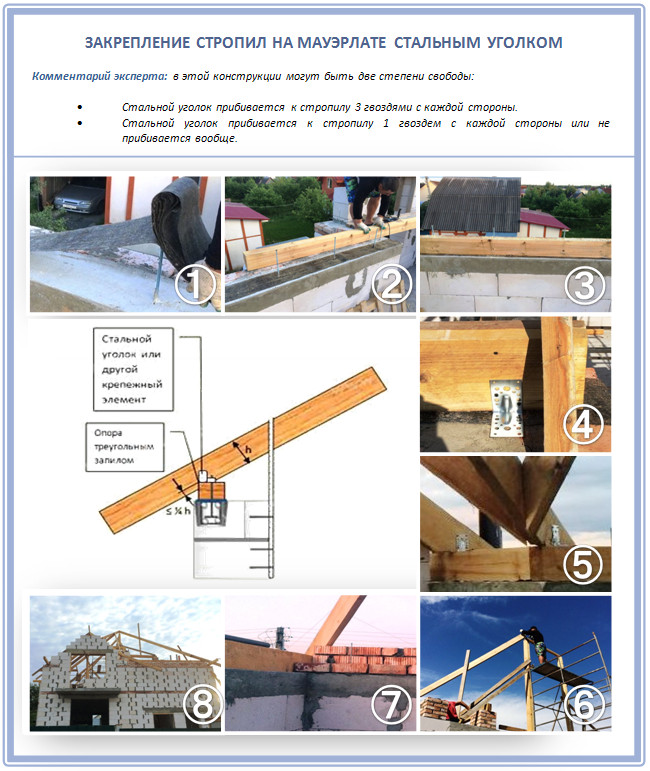

Крепление стропил к мауэрлату стальным уголком

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

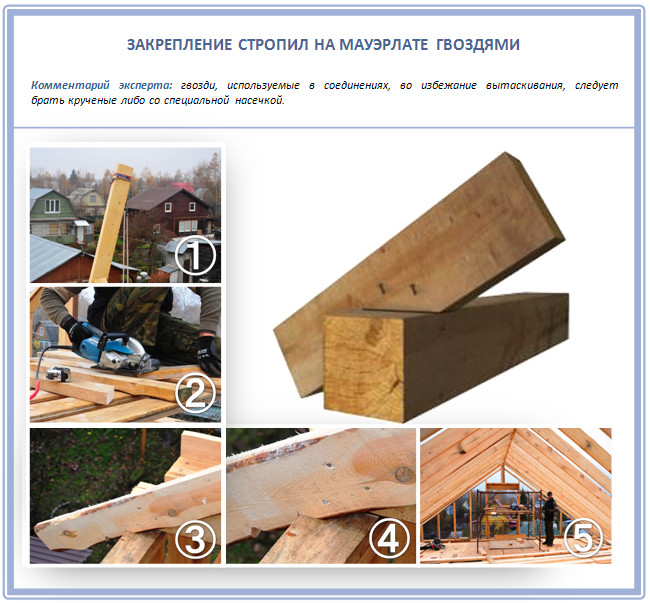

Закрепление мауэрлата гвоздями

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

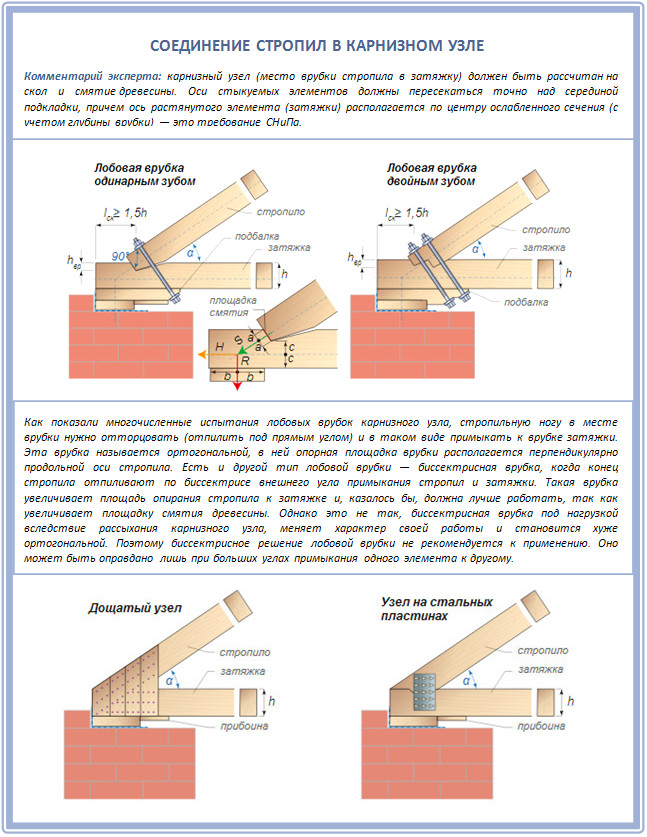

Виды крепления стропил к мауэрлату

Способ #2 — крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

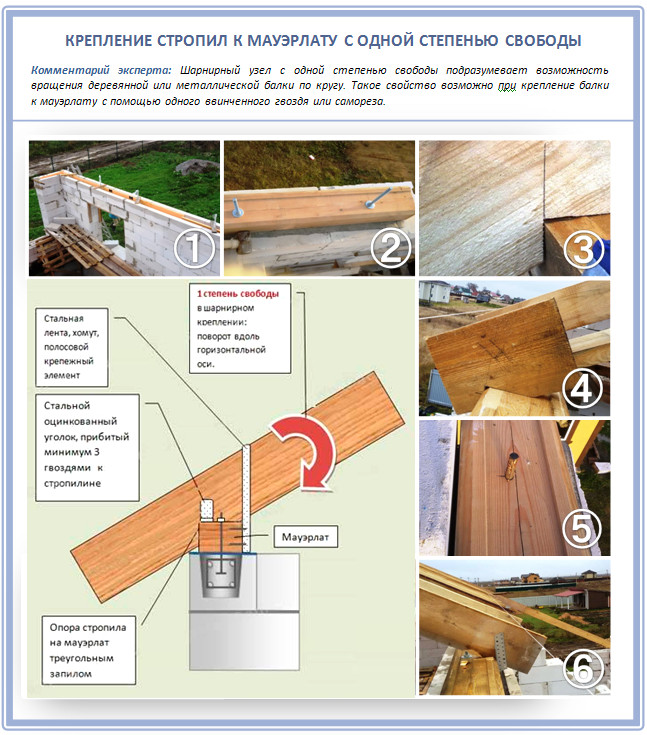

Крепление стропил к мауэрлату с одной степенью свободы

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

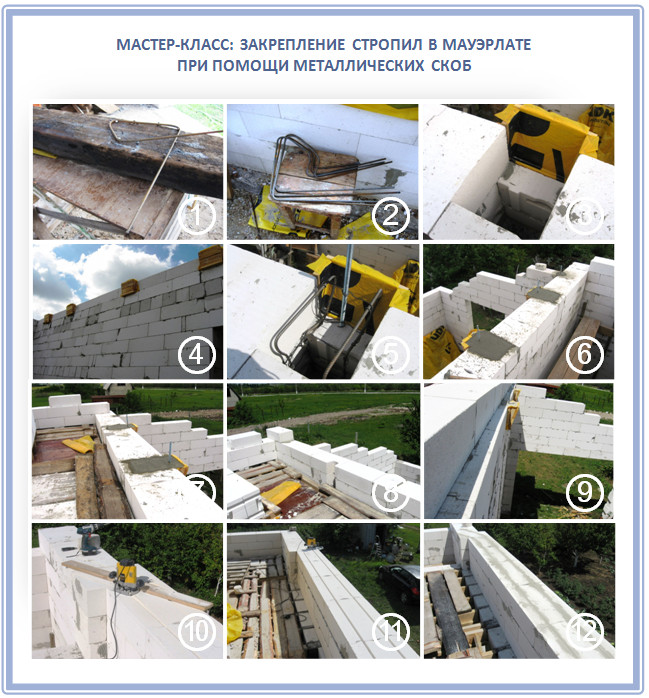

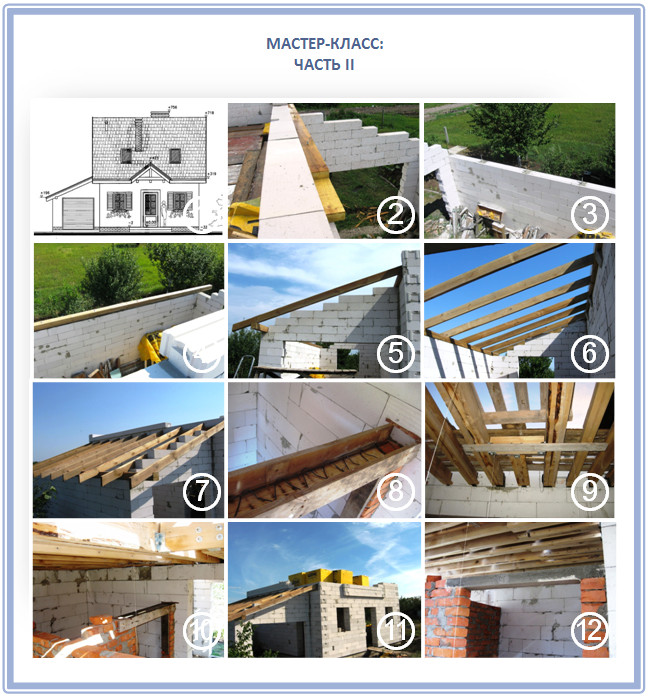

Как закрепить стропила в мауэрлате Как закрепить стропила в мауэрлате

Или еще вот отличный наглядный пример:

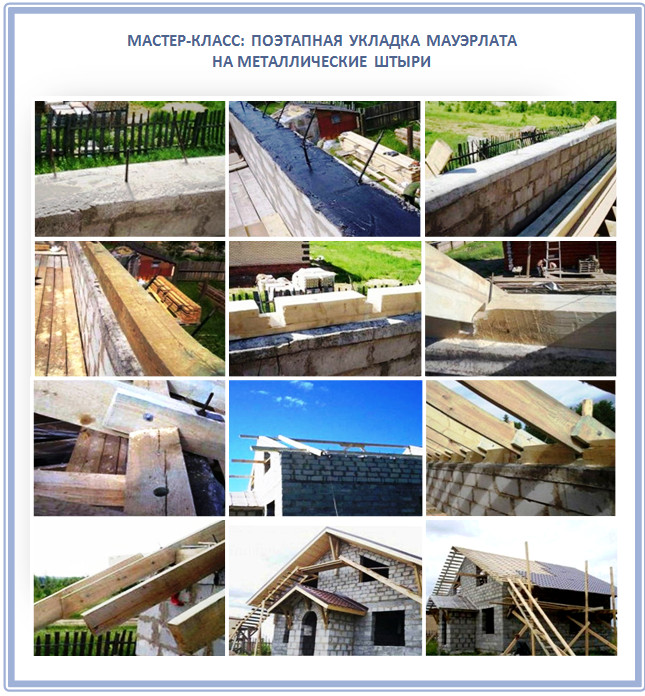

Укладка и закрепление мауэрлата

Способ #3 — скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

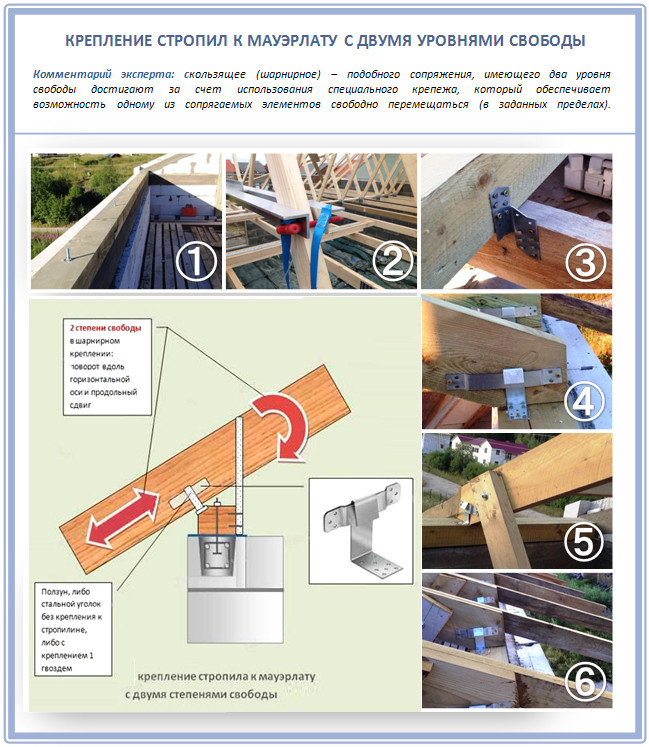

Крепление к мауэрлату с двумя степенями свободы

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 — крепление с большой степенью свободы

Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:

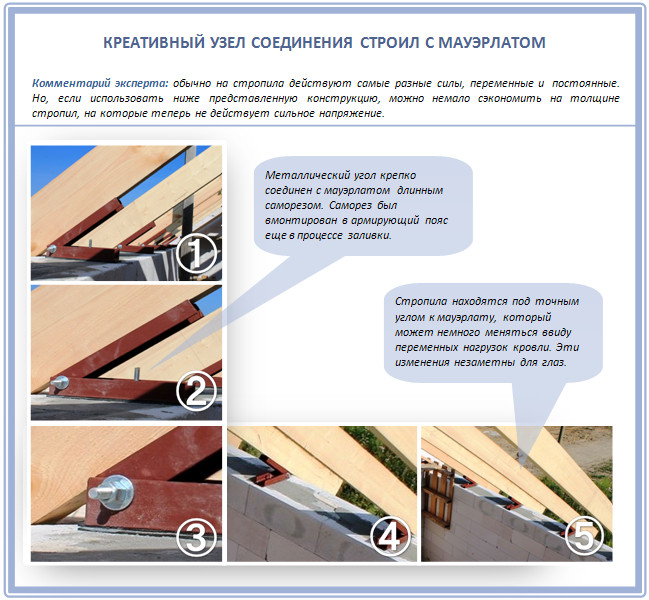

Подвижное крепление стропил к мауэрлату

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 — сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.
