Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Содержание

В чем сложность обустройства примыкания?

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

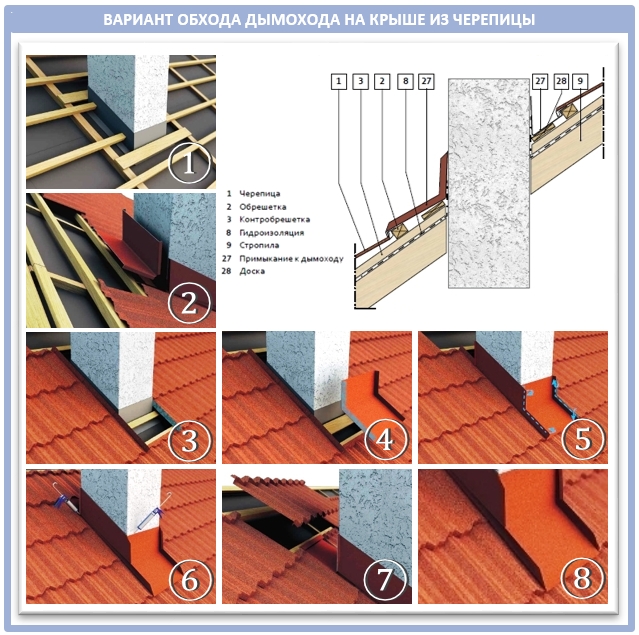

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Гидроизоляционные самоклеящиеся ленты: гибкий подход

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Часть 2:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Wakaflex: гидроизоляция на мастике

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок.

Далее:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите Вакафлекс к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Планки Вака: надежное примыкание

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Вот схема такого крепления:

Как установить планку примыкания для дымоходаКак защитить кирпичный дымоход металлическим фактором

Изготовление металлического фартука своими рукамиКак самостоятельно обрезать планку примыкания для печной трубы

Как установить планки примыкания?Герметик для дымохода

Как закрепить фартук для дымохода саморезамиКакие доборные элементы нужны для крыши?

Монтаж фартука для дымоходаУкладка кровли из профнастила

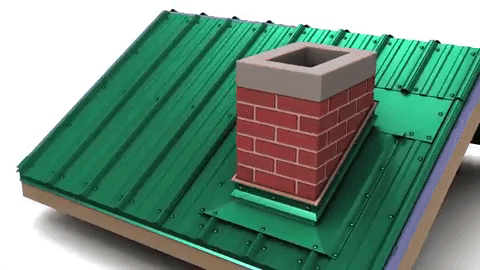

Кровля из профнастила с кирпичным дымоходом



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Мягкая проходка: для круглых дымоходов

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок.

Здесь нужна мягкая проходка:

Как вывести дымоход на крышу?Как сделать отверстие в крыше для дымохода?

Установка дымохода на крыше домаКак вставить дымоход на крышу дома?

Как закрыть дымохода от дождя?Монтаж дымохода на крыше из профнастила

Обход керамического дымохода: видео и фотоКак обойти дымоход на крыши из битумной черепицы

Как обойти металлический дымоход на крышеКак обойти дымоход своими руками

Как загерметизировать стык кровли с дымоходом?Как герметизировать дымоход на крыше?

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!
