Чердачный люк: виды, проектирование, примеры обустройства

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Содержание

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

  • Теплоизоляция.
  • Паробарьер для жилых помещений дома.
  • Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
  • Доступ к чердаку, а именно вход для него.
  • Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

Как сделать открывающийся люк на чердак?

А вот здесь уже вам понадобятся специальные крепления:

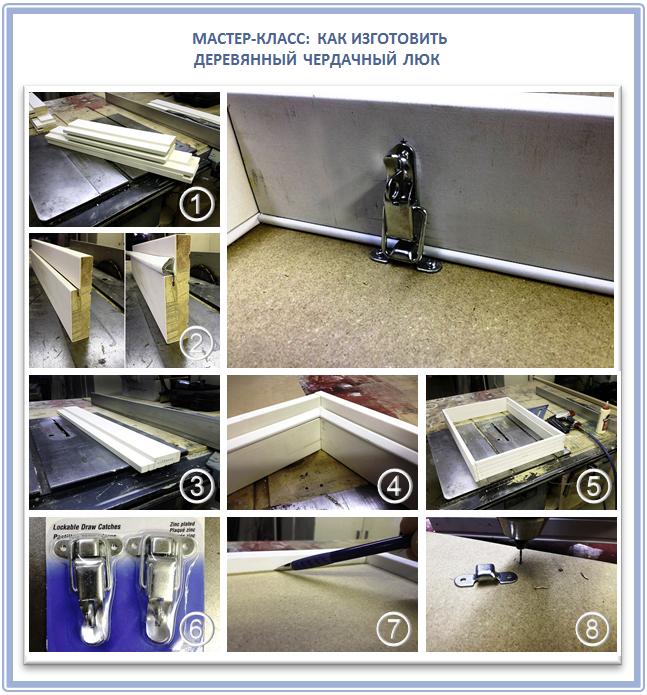

Какое крепление нужно для чердачного люка?

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как сделать крышку для чердачного люка

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

  • Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
  • Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
  • Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
  • Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
  • Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
  • Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
  • Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать чердачный люк в потолке?

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

  • Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
  • Шаг 2. А теперь установите домкратные стойки.
  • Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
  • Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
  • Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
  • Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

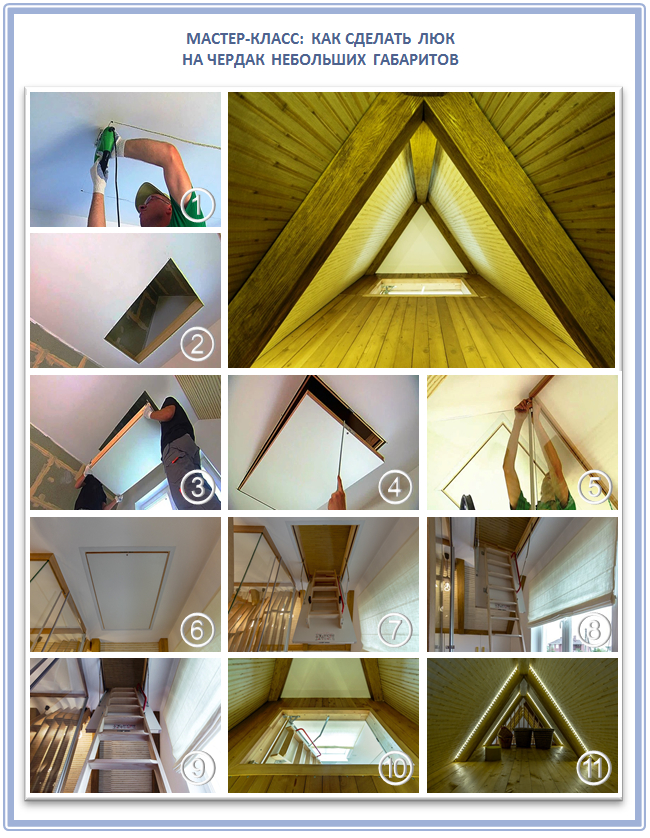

Как изготовить и установить люк самостоятельно? Как сделать малозаметный люк для чердака?

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

  • Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
  • Шаг 2. На них крепим потолочный алюминиевый профиль.
  • Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
  • Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
  • Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
  • Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

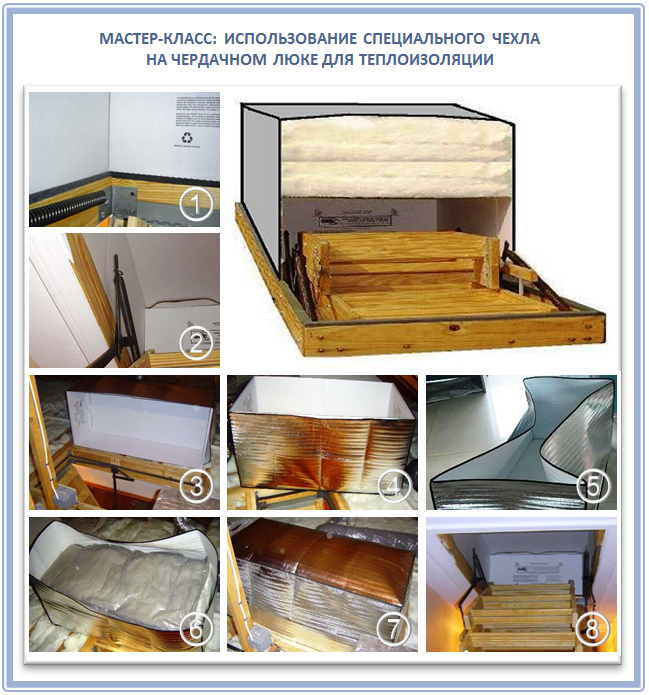

Утепленный люк на чердак своими руками

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

  • Шаг 1. Делаем замер проема чердачного люка.
  • Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
  • Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
  • Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
  • Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
  • Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
  • Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
  • Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

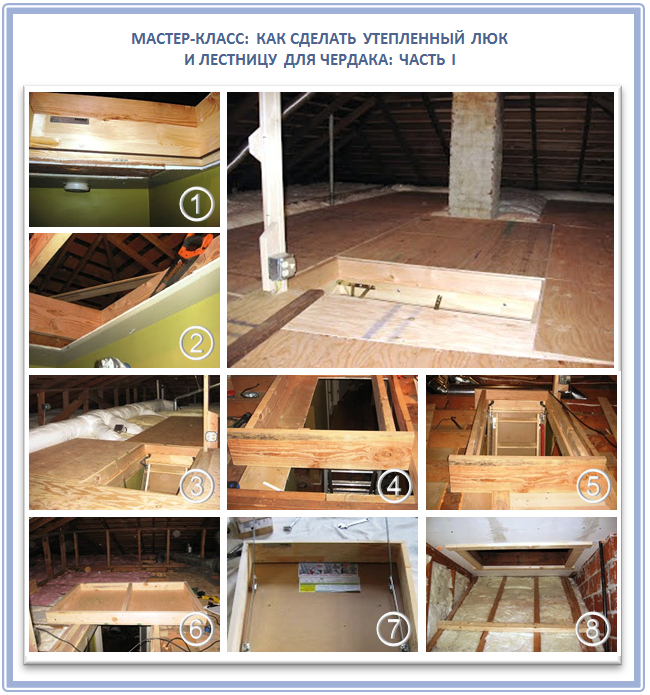

Утепляем люк на чердак

Замечательным получается также чердачный люк, утепленный пенопластом:

Как сделать люк на чердак

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Cамостоятельна установка готового люка Как сделать утеплённый люк на чердак

Или вот такой комбинированный вариант:

Как сделать чердачный люк: работы по монтажу

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

Люк на чердак своими руками

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.
