Обрешетка под мягкую кровлю: однослойная и двухслойная сплошные конструкции

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

Содержание

Какая обрешетка подходит для мягкой кровли?

Если углубиться в термины, то обрешетки могут быть разреженными и сплошными.

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Материалы для сплошной обрешетки

Виды сплошной обрешетки

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

  1. Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
  2. Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Монтаж однослойной сплошной обрешетки

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 – обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Сплошная однослойная обрешетка из досок

Требования к доскам для сплошной обрешетки:

  • Доски должны быть гладкие, без сучков.
  • Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
  • Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
  • Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 – обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Сплошная однослойная обрешетка из ОСП или фанеры

Требования для щитовых материалов:

  • Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
  • Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
  • Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Размещение листов фанеры или ОСП на стропилах крыши

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Двойная сплошная обрешетка из досок

Требования для материалов:

  • Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
  • Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
  • Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

  • Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
  • Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Схема сплошной комбинированной обрешетки из ОСП/ФСФ и досок

Требования к материалам:

  • Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
  • Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
  • Фанера или ОСП-3: толщина 9-12 мм.
  • Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

  • При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
  • Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
  • Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

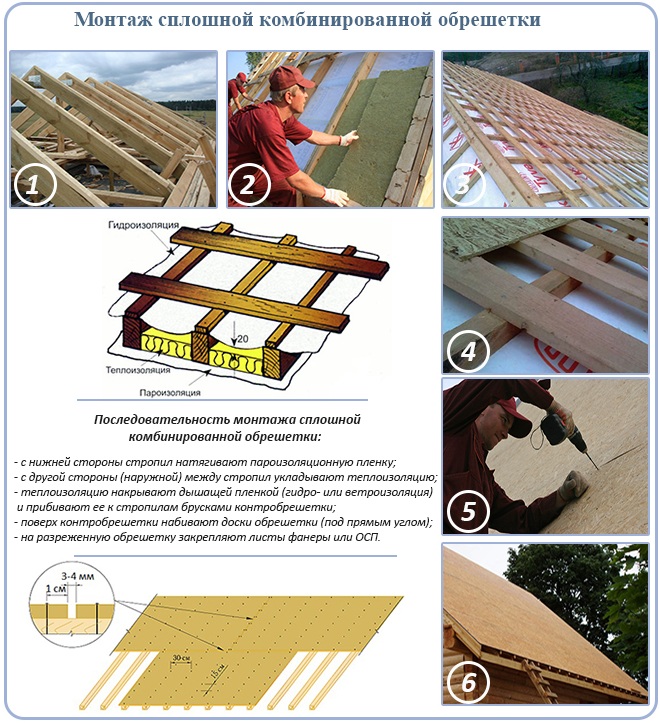

Монтаж сплошной комбинированной обрешетки

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Проверка конструкции на наличие ошибок

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

  • Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
  • Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
  • Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
  • Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
  • Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.
