Обрешетка под металлочерепицу: расчет, выбор шага, изготовление и правила монтажа

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Содержание

Устройство крыши из металлочерепицы

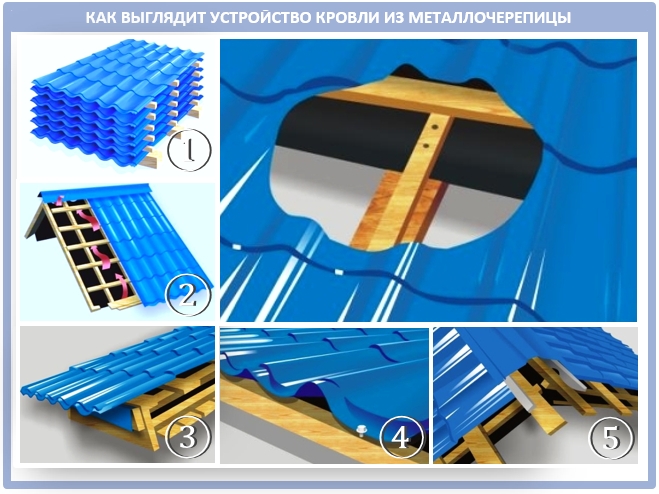

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Какая должна быть обрешетка под металлочерепицу?

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

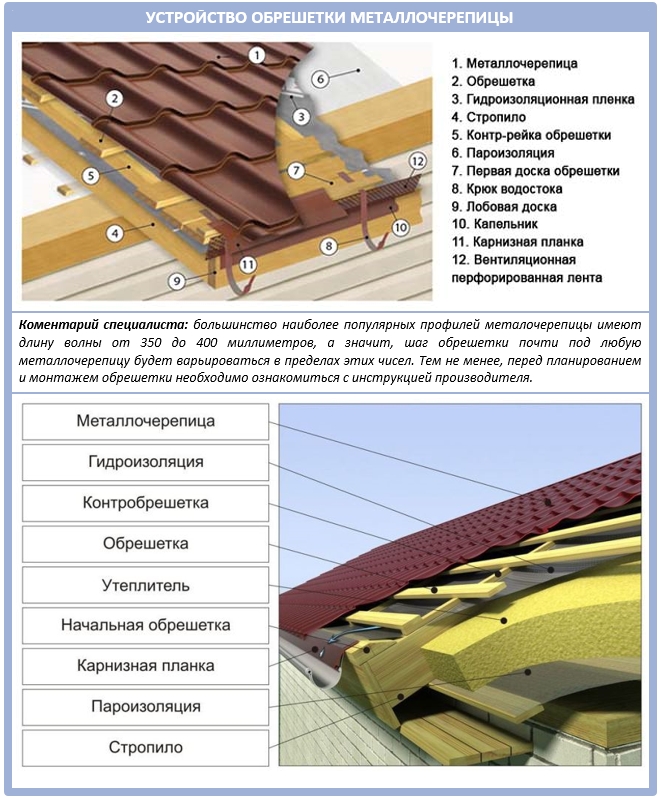

Устройство крыши из металлочерепицы: кровельный пирог

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

Какая обрешетка лучше под металлочерепицу: деревянная или металлическая?

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

Проектирование и расчет количества листов

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

Как правильно рассчитать длину листов металлочерепицы?

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Как подготовить крышу к укладке обрешетки?

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Монтаж контробрешетки для металлочерепицы

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Как попадать саморезами в обрешетку?

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Как расположить первую доску обрешетки

Как правильно уложить первую обрешетину?

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Пошаговое устройство обрешетки под металлочерепицу

Располагайте все последующие бруски необходимо с шагом, равным размеру поперечной волны. Это будет зависеть от того, какой марке металлочерепицы вы отдали предпочтение. Так, для особых профилей с шагом поперечной волны 400 мм расстояние по осям между первой и второй решетиной уже составляет 330 мм, затем 400 мм.

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Как уложить обрешетку для металлочерепицы своими руками

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

Монтаж модульной металлочерепицы: шаг за шагом

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Процесс монтажа металлочерепицы на деревянную обрешетку

Если говорить проще, высоту поперечной доски обрешетки подбирают так, чтобы обрезанный лист металлочерепицы не смог прогнуться при нагрузке. И только у конька настилают двойную обрешетку, чтобы было удобно крепить коньковые элементы. Доски в этом месте должны быть расположены на расстоянии 5 мм друг от друга.

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

Как самостоятельно сделать обрешетку под металлическую черепицу?

И, наконец, если вы планируете установить фронтонные свесы, тогда на эту длину необходимо сделать горизонтальные доски обрешетки. По их концам устанавливают усиливающий брусок от конька до карниза. По нему крепят торцевую доску и соединительные бруски, и по ним же делают подшивку свеса. Крепить эту доску нужно на уровне верхнего гребня кровли.

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

Обрешетка под металлочерепицу из досок

После того, как будут уложены все листы металлочерепицы, у вас образуется единое покрытие, в котором каждый лист будет соединяться с другими выпуклостями своего профиля. На такую крышу приятно смотреть, ведь любые неровности и перекосы всегда заметны для глаз.

В этом и содержится ответ на вопрос, почему у одних крыша из металлочерепицы теряет свой вид уже в первые 5 лет, огорчает протечками и другими проблемами, а у других выглядит, как новая, даже в самом жестком климате. Действительно, весь секрет – в обрешетке, а это уже говорит о том, что уложить такое кровельное покрытие правильно вы сможете самостоятельно! Главное создать ровное и устойчивое основание, на котором такие хрупкие листы будут зафиксированы максимально надежно.

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?
