Личный опыт устройства вальмовой четырехскатной крыши из металлочерепицы

Решая, каким материалом покрыть крышу своего строящегося дома, я выбрал металлочерепицу. На выбор повлияло несколько аспектов, среди которых решающими стали долговечность и высокие эстетические качества покрытия. Так как технология монтажа металлочерепицы показалась мне несложной, за работу я решил взяться сам, взяв двух товарищей на подсобку. На данный момент кровля уже готова. Сейчас хочу поделиться практическим опытом покрытия кровли металочерепицей. Думаю, он будет полезен тем, кому только предстоит это увлекательное мероприятие.

Исходные данные: готовая стропильная система вальмовой четырехскатной кровли с уклоном скатов в 30°. Чердак будет холодным, поэтому в планах кровельный пирог без утепления. Финишное покрытие кровли – финская металлочерепица Scandinavia.

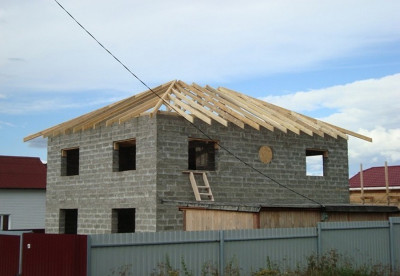

Стропильная система крыши
Стропильная система крыши до начала кровельных работ

Итак, начнем.

Содержание

Шаг 1. Закрепление гидроизоляционной пленки

Первый этап кровельных работ – укладка гидроизоляционной пленки поверх стропил. Ее главное предназначение заключается в изоляции подкровельного пространства от конденсата, который так или иначе будет образовываться под металлом. Без пленки капли влаги будут беспрепятственно стекать на пол и стены чердака. Или, что еще хуже, попадут в кровельный утеплитель (это актуально для теплых чердаков или мансард). При использовании качественной пленки, капли конденсата будут скапливаться на ней, а затем – стекать в водосточные желоба и выветриваться через вентиляционные зазоры в коньке.

Я решил в качестве гидроизоляции использовать дышащую мембрану Tyvek, ее мы укладывали справа-налево, начиная от карниза. При этом были испробованы несколько вариантов последовательности монтажа. Вначале мы действовали следующим образом: раскатывали рулон изоляции и по ходу крепили ее к стропилам. Это показалось удобным, но первый же лист, уложенный таким образом, оказался перекошен по отношению к карнизу. Пришлось все переделывать. Тогда мы поменяли стратегию и вначале закрепляли степлером края листа мембраны, а затем – фиксировали ее к каждой стропилине. В этом случае мембрана укладывается более ровно, без перекосов.

Следует знать, что пленку (любую, не только Tyvek) нельзя плотно натягивать на стропила, нужно оставлять небольшой провис. Как мне объяснили знающие люди, это делается для того, чтобы конденсату было проще стекать по пленке, а также для термокомпенсаций (зимой плотно натянутая пленка сжимается и может треснуть).

Допускать разрывов в гидроизоляционном полотне нельзя! Иначе в нем не будет никакого смысла: капли конденсата найдут дорожку на выход из пленки и будут просачиваться на чердак. Поэтому соседние листы рекомендовано стыковать с перехлестом в 10-15 см. Желательно также проклеить стыки строительным скотчем, что мы и сделали.

Мембрану уложили, доводя лист до конька, не обрезая. Соответственно, коньковые отверстия, необходимые для вентиляции, оказались перекрытыми пленкой. Но, так как Tyvek – материал дышащий, воздухообмену это не помешает. По-другому действуют, если используется не дышащая мембрана, а пароизоляция. Такую пленку не доводят до вершины конька на 7-10 см с каждой стороны, то есть режут лист до этого уровня.

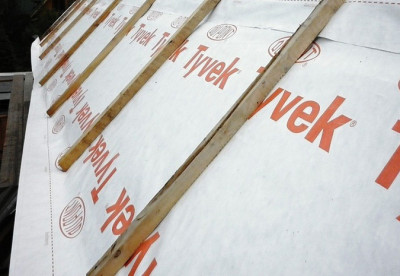

Гидроизоляционная мембрана на крыше
Мембрана Tyvek укладывается поверх стропил и прижимается рейками контробрешетки

Шаг 2. Устройство контробрешетки

Задача следующего шага – организация вентиляционного зазора между пленкой и кровельным покрытием, путем устройства контробрешетки. Если проигнорировать этот аспект и уложить металлочерепицу непосредственно на гидроизоляцию, капли конденсата будут задерживаться на пленке и застревать под рейками обрешетки. А это, в свою очередь, рано или поздно приведет к гниению древесины. Не дело! Чтобы этого не произошло, изоляционную пленку дополнительно прижимают сверху брусками контробрешетки, которые набивают вдоль каждой стропилины (в нашем случае они расположены с шагом 825 мм).

Для контробрешетки мы использовали бруски, сечением 50х50 мм. В результате получился зазор в 50 мм, он позволит каплям конденсата свободно стекать по пленке, не задерживаясь на ней. Плюс дополнительное проветривание. Меньше, чем 50 мм зазор делать не рекомендуется. Больше – разрешено, но не целесообразно по расходу реек.

Шаг 3. Устройство обрешетки

Под металлочерепицу монтируют обычную шаговую обрешетку из досок или брусков. Для этих целей я приобрел доски с сечением 100х25 мм. По рекомендациям производителей металлочерепицы, первая доска обрешетки от карниза (по периметру крыши) должна быть выше остальных (рядовых досок) на 10-15 мм. Такой подъем требуется, чтобы нижние волны первого ряда металлочерепицы не просели вдоль карниза после фиксации саморезами. Кроме этого, на первую, карнизную доску, приходится основная нагрузка от снеговых осадков, она должна быть самой мощной. В нашем случае ее сечение – 100х40 мм.

Первую доску обрешетки мы закрепили ровно по стропилам. Следующую – на расстоянии 250 мм от первой. Последующие доски были выставлены с соблюдением шага 350 мм. Таким же образом смонтирована обрешетка на всех скатах.

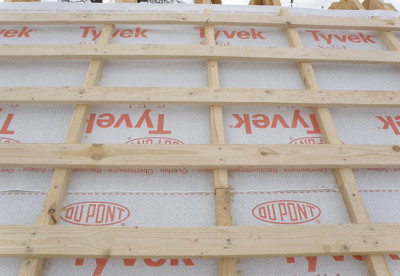

Смонтированные рейки обрешетки
Рейки обрешетки монтируют на кровлю с шагом волны выбранной металлочерепицы

Для формирования очертания карниза, мы прибили к торцам стропил лобовую доску, сечением 200х50 мм. Затем поверх первой доски обрешетки зафиксировали карнизную планку, служащую для защиты древесины от брызг.

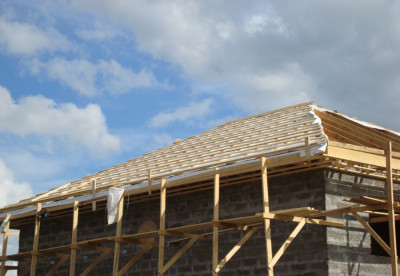

Сформированный контур карниза
Сформированный контур карниза

Шаг 4. Монтаж металлочерепицы

Закончив с подготовкой, мы приступили к самому главному – подъему и монтажу листов металлочерепицы на крыше. Для подъема пригодились две шестиметровые доски, установленные к стене плашмя. Предварительно их «рабочая» поверхность была остругана для улучшения скольжения металлочерепицы и предотвращения появление царапин на ней.

Монтаж металлочерепицы велся справо-налево, с перекрытием каждым последующим листом 1 волны предыдущего листа.

Первый ряд листов мы закрепили с выносом относительно первой доски обрешетки на 50 мм. Для крепежа использовали кровельные саморезы с гибкой прокладкой. Вдоль карниза и в местах нахлестов саморезы вкручивали в каждую волну, а в штатных местах (по рейкам обрешетки) – через волну. Таким образом, расход саморезов составил не меньше 6 шт. на 1м2 покрытия.

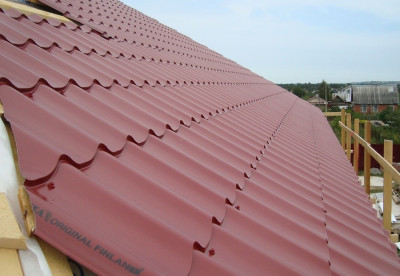

Металлочерепица на кровле
Металлочерепица монтируется на обрешетку с помощью кровельных саморезов

В процессе крепления саморезы можно вкручивать только в прогиб волны металлочерепицы. Рекомендованное место крепежа находится на 10-15 мм ниже штамповки («ступеньки») черепицы, по центру от гребней соседних волн. В этом случае шляпка самореза будет находиться в тени от возвышения «ступеньки» и это сделает ее почти незаметной. Также для маскировки кровельные саморезы окрашивают в различные цвета, под тон черепицы.

Штатные места для крепежа саморезов изменяются для первого ряда листов, возле карниза. К первой доске обрешетки (карнизной доске) лист металлочерепицы закрепляют выше «ступеньки» профиля, но так же в прогиб волны.

Важный момент: вкручивать саморез в рейку обрешетки до предела нельзя. Резиновая прокладка должна быть слегка сжата, но не деформирована по толщине. Саморезы располагают строго перпендикулярно обрешетке. Если был допущен уклон, крепление получится непрочным.

Для подрезки листов мы использовали электроножницы по металлу. Применять болгарку и иные абразивные инструменты для этих целей ни в коем случае нельзя. И вот почему: в месте среза будет повреждена оцинковка и полимерное покрытие, начнется коррозия, соответственно такой материал прослужит очень и очень ограниченное время. Даже производители металлочерепицы делают акцент на том, что дают гарантию только на тот раскроенный материал, рез которого осуществлялся ножницами по металлу.

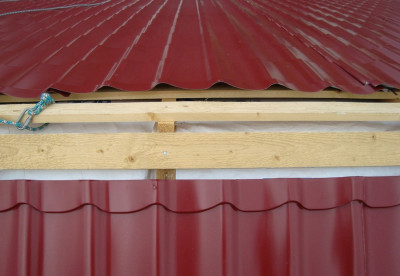

Конек на кровле из металлочерепицы
Металлочерепицу не доводят до конька, оставляя небольшой зазор

Шаг 5. Формирование свесов и конька

На момент окончания укладки металлочерепицы, каркас свесов уже был полностью готов, оставалось только обшить их перфорированным сайдингом. Этот материал имеет отверстия на поверхности, которые дадут возможность проветривать подкровельное пространство и предотвратят скопление конденсата.

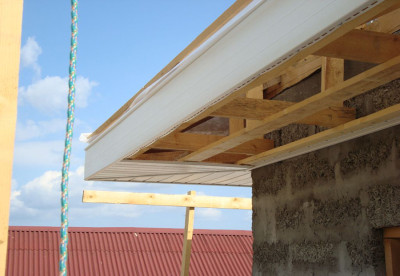

Обшивка свесов перфорированным сайдингом
Обшивка свесов перфорированным сайдингом (софитами) позволит качественно проветривать подкровельное пространство

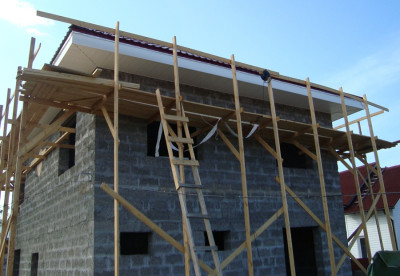

Софиты из перфорированного сайдинга
Свесы, зашитые софитами — вид снизу

Коньковые планки закрепили на коньках кровли. Отверстия под коньком ничем не перекрывались (кроме дышащей мембраны). Любой плотный барьер, будь-то монтажная пена или уплотнитель, будут служить препятствием свободному выходу влажных паров через конек кровли. Соответственно, будут созданы условия для конденсации влаги под кровлей, на чердаке. Нам этого не нужно, поэтому коньковые зазоры были оставлены открытыми.

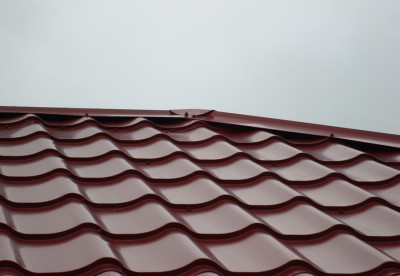

Монтаж конька для кровли из металлочерепицы
Конек, перекрывающий стык скатов крыши

Шаг 6. Установка водосливного желоба

Для создания системы водослива мною были выбран металлический желоб. От пластикового, более дешевого, я отказался, ввиду его ненадежности. Во всяком случае, я решил, что такой желоб может не выдержать слой тающего снега весной и переломиться под его массой.

Желоб устанавливается на металлические кронштейны-крюки. Существует два вида этих крепежных элементов. Одни из них длинные, крепятся к стропилам, расположенным под обрешеткой. Другие – короткие, устанавливаются на лобовую доску. Мы использовали крюки второго типа, закрепив их по периметру кровли к лобовой доске с шагом 700 мм. На них навесили два стыкованных водосливных желоба для слива воды в разные стороны.

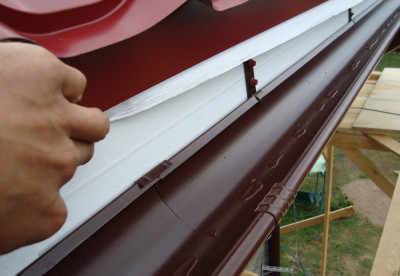

Водосливный желоб на кронштейнах
Закрепленные крючки и смонтированный на них водосливный желоб

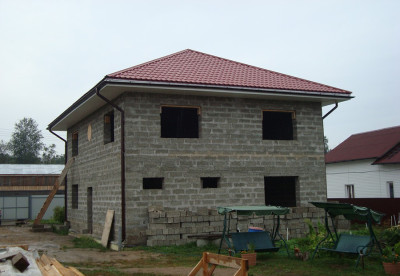

Готовая кровля из металлочерепицы
Вот такая получилась кровля из металлочерепицы!

На этом кровельные работы можно считать оконченными. На данный момент крыша выдержала несколько ливней, град и весеннее таяние снега – протечек нет, чердак сухой. Надеюсь, что мой опыт пригодиться тем, кто планирует строить крышу из металлочерепицы своими руками или хочет проконтролировать работу нанятой бригады кровельщиков.

Владимир
