Личный опыт строительства стропильной системы: воплощение теории на практике

Наверное, возведение конструкции кровли – наиболее ответственный и сложный этап в строительстве всего дома. Нужно все измерить, подогнать, подпилить – мороки уйма. И любая ошибка может стоить дорого. С такими мыслями я начал стройку своего дома из глиняного кирпича. Изначально планировал стены выгнать самостоятельно, а крышу перепоручить профессионалам.

Но потом, когда стены уже стояли, а лишних денег на кровельщиков не предвиделось, я решил поменять свою точку зрения. Обложился литературой, почитал информацию в интернете, некоторые вопросы уточнил у спецов и, на основе полученных знаний, вывел стропильную систему самостоятельно. Сейчас попробую изложить последовательность своих действий.

Содержание

Этап #1 — проект кровли

Настоящего проекта, то есть чертежей с размерами, я не делал. Это нужно, в первую очередь, для сложных крыш. У меня же домик достаточно скромный, одноэтажный, с двускатной кровлей треугольной формы. Скаты одинаковые по размеру и наклону – 40°. Самый простой вариант, который вполне можно делать сразу по месту. Особенность стропильной системы — выносные свесы фронтонов, которые будут выполнены при помощи аутригеров.

Для справки: стропильная система в дальнейшем будет обшиваться ОСБ под мягкую черепицу. Хотя, в принципе, эта информация не имеет особенного значения. Конструкция кровли не зависит от финишного покрытия.

С чего начну рассказ по возведению стропильной системы? Я подумал начать с того самого момента, когда последний кирпич был заложен на планируемую высоту стен.

Этап #2 — заливка армопояса

Армопояс – это железобетонная лента, заливаемая прямо по верхнему ряду кирпичей, по периметру дома. Служит для связки кирпичной (или иной) кладки в одно целое и берет на себя нагрузку от кровельной конструкции. В общем, вещь важная, не даст развалиться вашему дому, например, при сейсмических нагрузках. Армопояс также дает возможность закрепить на нем мауэрлат. А это, в свою очередь, опора для стропильной системы.

Бетон для армопояса будет заливаться в опалубку, которую я сколотил из досок. Внутреннюю сторону закрыл пленкой, чтобы бетон не просачивался и легче было впоследствии снимать опалубку. С обеих сторон получившегося «кармашка» (с одной стороны стена, с другой – деревянная опалубка) я прикрутил планки, стянул их шпильками. Это нужно для удерживания бетона в заданной форме, чтобы стенки опалубки не выгнулись под его массой.

Кирпич у меня пустотелый, поэтому вниз, на кладку, я уложил разрезанную на ленты фасадную сетку для предотвращения протекания бетона в пустоты.

Теперь можно приступать к армированию. Внутри образованного ленточного пространства я связал арматурный каркас, используя для этого рифленую арматуру и проволоку.

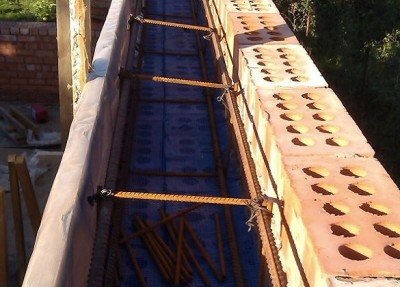

Пространственный каркас из арматуры
Пространственный каркас из арматуры усиливает прочность пояса под мауэрлат

Для крепления мауэрлата было решено использовать шпильки диаметром 10 мм. Каждую шпильку я обрезал, немного загибал конец и привязывал проволокой к каркасу. Верхушки обматывал пленкой, чтобы не запачкать в бетоне. По такому принципу расставил шпильки с шагом в 1 м. Поверх шпилек будет заливаться бетон для армопояса, но верхние концы их останутся свободными. На них наденуться доски мауэрлата. Поэтому функция шпилек очень важна. Хорошее крепление не позволит кровельной конструкции сорваться и улететь даже при очень сильном ветре.

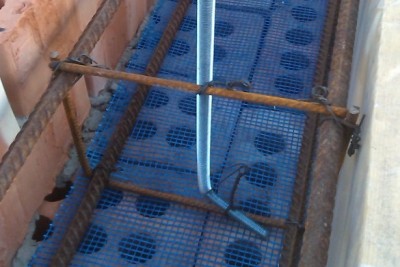

Крепление шпильки к каркасу
Для закрепления шпильки к каркасу используется проволока

После армирования проводилась заливка армопояса. За 8 часов все было залито, благо китайская бетономешалка отработала без сбоев, а щебень, песок и цемент были подвезены к месту ее установки. Все-таки порядок на рабочем месте – дело первичной важности!

Сверху свежий бетон я накрыл пленкой, чтобы предотвратить появление трещин в результате быстрого твердения. Твердеть бетон должен при высокой влажности. Есть два варианта решения проблемы. Первый – во время сушки смачивать поверхность бетона водой. Второй – накрыть пленкой. Я выбрал более легкий путь с использованием пленки.

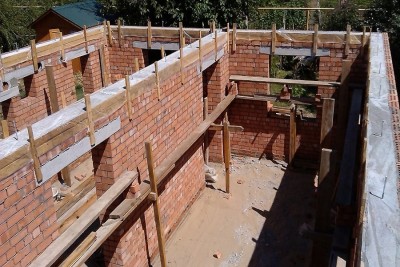

Бетонный армопояс под мауэрлат
Армопояс залит бетоном и накрыт пленкой

Этап #3 — устройство мауэрлата

Через 5 дней, когда бетон затвердел и пленка была снята, я приступил к устройству мауэрлата.  Решил составить его по высоте из 2 досок 200х50 мм. Чтобы надеть доски на шпильки, изначально пришлось сделать на них отметки и сверлом высверлить отверстия. Сверло использовал спиральное, по дереву. Шпильки у меня 10 мм, сверло купил 14 мм.

Вначале на армопояс уложил ленты рубероида, чтобы мауэрлат не соприкасался с бетоном. Затем доски с отверстиями надел на шпильки, сверху стянул их гайками с шайбами.

Когда мауэрлат был закончен, я убрал накладки и доски опалубки. Они больше не нужны.

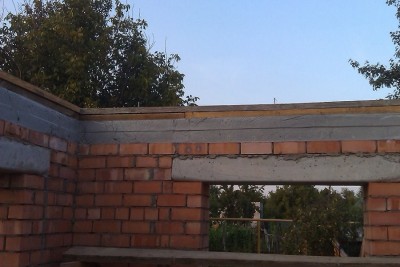

Доски мауэрлата надеты на шпильки и стянуты гайками
Доски мауэрлата надеты на шпильки и стянуты гайками

Этап #4 — установка конька

После монтажа мауэрлата пришло время закреплять коньковый прогон. Пришлось уложить между стен часть балок перекрытия и кинуть по ним доски, чтобы можно было ходить и не бояться свалиться в бездну (то есть на первый этаж).

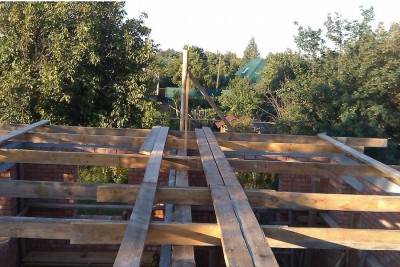

По балкам перекрытия уложены доски
По балкам перекрытия уложены доски для перемещения во время работ

Поднять и сразу закрепить весь конек в сборе можно только краном, его, к сожалению, не было. Пришлось приспосабливаться и крепить все поочередно. Коньковый прогон по плану у меня состоит из двух срощенных досок, поддерживаемых стойками.

Вначале я выставил две крайние стойки для одной части конька (то есть одной доски), сразу же закрепил их уголками наживую. Выровнял по уровню, поставил укосины. После этого можно было убирать уголки и крепить стойки к балкам намертво, пробивая их наискось гвоздями. Сверху я установил доску конька. Соединил ее со стойками с помощью деревянных накладок и саморезов. Таким же образом поставил крайние стойки для второй части конькового прогона. Две доски конька соединил нахлестом, крепление – саморезы.

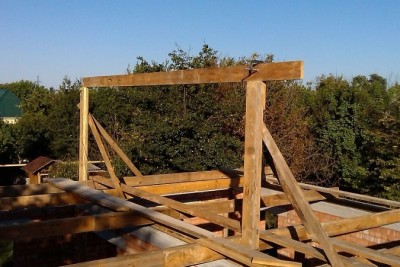

Установка стоек и доски конькового прогона
Установка стоек и доски конькового прогона

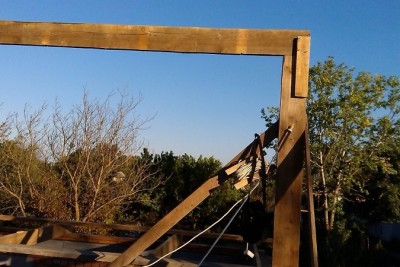

Соединение доски конькового прогона со стойкой
Соединение доски конькового прогона со стойкой

Затем установил и закрепил все стойки под конек. Набил вертикальные накладки для соединении конька со стойками.

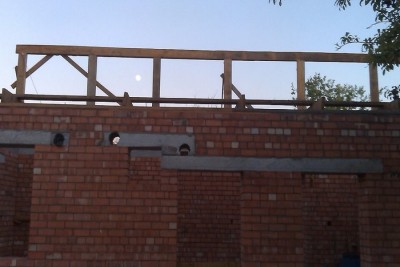

Установка стоек под конек
Закрепление промежуточных стоек под коньковый прогон

Этап #5 — монтаж стропильных ног

Пришло время привязывать коньковый прогон к мауэрлату, то есть выставлять стропила из досок. Ширина досок, которые мне удалось приобрести на лесопилке, варьировалась от 190 мм до 205 мм. Мне нужно было 200 мм. Чтобы нивелировать эти неточности в стропильной системе, а также облегчить обрезку краев стропил, я соорудил шаблон из досок. Затем подставлял шаблон к верхней плоскости стропилины и спиливал край. Нижние врубки потом вырезались по факту, таким образом компенсировалась разная ширина стропил.

Стропила опираются одновременно на конек и доски мауэрлата посредством врубок. По идее, можно обойтись и без врубок, закрепляя стропила на уголки. Но, по моему мнению, такое крепление более чем ненадежно. Один винт выпадет из крепления уголков и что тогда? Стропила разъедутся, а с ними перекосится и вся крыша. Причем деформация крыши – это не только некрасиво, вполне возможно, что она приведет к обрушению элементов стропильной системы. В общем, такая перспектива меня не устроила и я решил все делать по уму, чтобы дом был, в первую очередь, безопасным. И посвятил день вырезанию врубок.

На каждой стропилине отметил места врубок. Вырезы можно делать многими инструментами, с этим проблем быть не должно. Я использовал паркетку (дисковую пилу) с вылетом 75 мм. Сначала делал пилой два надреза, а то, что оставалось после этого в углу, выбирал стамеской. Для этой работы обязательно нужна острая стамеска, иначе придется помучаться. Хороший инструмент, наоборот, принесет только удовольствие от процесса и результата работы.

Когда стропила были приведены в надлежащий вид, я приступил к их монтажу. Вначале выставил фронтонные стропила, затем – все остальные. Укладывал стропила врубками на конек и мауэрлат (в местах соединений должно быть плотное прилегание), а потом закреплял их уголками и саморезами.

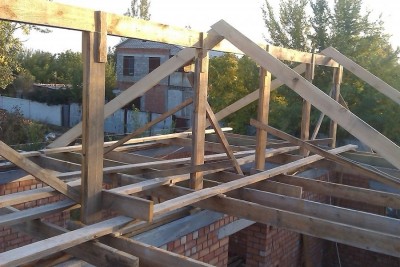

Установка стропил
Стропила были выставлены внахлест между собой и закреплены саморезами

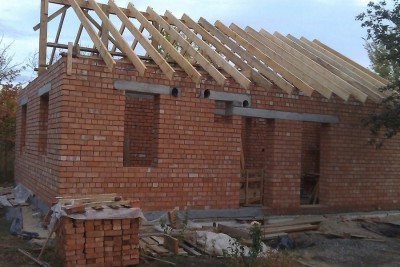

Стропила опираются на мауэрлат и коньковый прогон
Стропила опираются на мауэрлат и коньковый прогон

Этап #6 — выполнение свесов

Последний этап – свесы фронтонов. Их я решил сделать выносными, шириной 60 см, в стиле «шале». Пришлось сооружать выносной каркас с аутригерами (консольными прогонами).

Так как с выносами работать со стороны дома оказалось совсем неудобно, я смастерил некое подобие лесов. И уже с них осуществлял дальнейший монтаж.

Вначале я положил плашмя доски 200х50 мм по фронтонам. Поставил под них опоры – скошенные доски такого же сечения с шагом 60 мм, можно сказать сформировал таким образом фронтон.

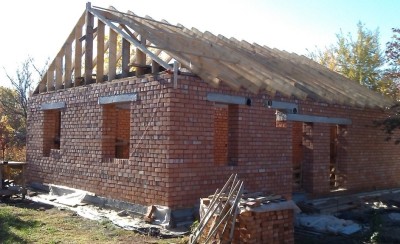

Начало формирования фронтонных свесов
Начало формирования фронтонных свесов

Закрепил свес над коньком (доску, выступающую за фронтон на ширину свеса – 60 см). Поднял и закрепил фронтонные доски по бокам свесов. Поперек смонтировал доски аутригеров. Установил лобовые (карнизные) доски 200х50 мм по длине скатов.

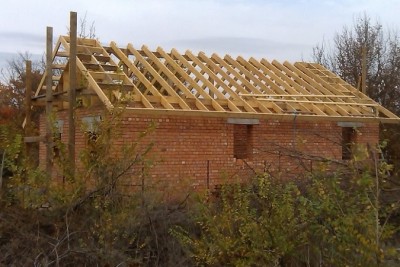

Стропильная система с широкими фронтонными свесами
Стропильная система с широкими фронтонными свесами

Теперь стропильная система полностью готова к кровельным работам. Далее пойдет обрешетка, обшивка ОСБ и, как финишное покрытие, — укладка битумной черепицы.

Так сделал я, думаю, что у вас, при желании, получится не хуже. Впрочем, я не считаю свою конструкцию единственно возможной. Любая задача, особенно строительного плана, имеет несколько вариантов решения. И это – только один из способов сооружения стропильной системы. Наверное, один из самых простых и, как следствие, самых надежных.
