Поликарбонат с замковым соединением: плюсы и минусы, варианты применения

В свое время поликарбонат с замковым соединением совершил настоящий прорыв на мировом строительном рынке. Стали появляться теплые прозрачные административные и жилые здания. Ведь поликарбонат – это действительно прочный и качественный материал, а возможность модульного соединения позволила его использовать в строительном деле с максимальной эффективностью. Присматриваетесь к нему, чтобы соорудить эффектную беседку или навес над бассейном? Мы расскажем вам о преимуществах и недостатках этого материала, видах замка и особенностях монтажа.

Содержание

Зарубежный и российский рынки замкового поликарбоната

Итак, несмотря на прорыв, именно на отечественном рынке замковый поликарбонат еще долго оставался чем-то дорогим и малопопулярным. Но в своё время ситуацию значительно изменил Казанский завод «СафПласт», который выпустил продукцию с креплением нового поколения Novattro prof.

Причем наладить такое производство было непросто. Импортный товар был недоступен по цене, и порой покупатели, узнав, сколько стоит поликарбонат с замком, нередко сразу отказывались от идеи оригинального строительства. Потому «СафПласт» взялся за изготовление собственного оборудования для пяти видов замков.

Замки разрабатывались с учетом физико-химических особенностей материала и российской климатической зоны. Их уникальность состоит в том, что при соединении панелей обеспечивается по-настоящему долговечная герметичность. Отсутствие дополнительного крепежа также избавляет светопрозрачные конструкции от мостиков холода, что особенно важно для теплиц:

Замковые панели от Novattro prof

Благодаря отечественному производству, цена на замковый поликарбонат стала куда доступнее по сравнению с зарубежными аналогами, и по всей стране начали стали строить беседки, павильоны, зимние сады и светлые офисы с применением этого материала.


Замковый сотовый поликарбонат настолько теплый, что при толщине 40 мм он способен заменить собой 2,5 слоя кирпичной кладки. Его коэффициент теплопроводности 1,1 Вт/кв.м℃. В случае с фасадным остеклением такой поликарбонат сохраняет на 53% больше тепла, чем двухкамерные стеклопакеты:

Фасадные панели из поликарбоната

Преимущества и недостатки замковых панелей

Главное преимущество замкового соединения панелей состоит в том, что у такого поликарбонатного изделия намного выше технические и эксплуатационные характеристики:

Преимущества замкового поликарбоната

Второй плюс – монтаж, который намного проще, чем у стандартных панелей.

Благодаря замку решается одна из главных проблем поликарбоната – это разгерметизация и деформация листов, которая происходит со временем из-за ошибок в технологии крепления. А ошибки эти нередки. При тепловом линейном расширении поликарбонат сжимается или расширяется в районе крепежа. Поэтому крепление поликарбоната должно иметь определенное свободное пространство для компенсации этих движений. Иначе такие места будут деформироваться, чего никогда не происходит при модульном замковом соединении. Панели в нем свободно двигаются, а потому конструкция не теряет своей герметичности.

Еще один весомый плюс – экономия на обрешетке. Для замковых панелей необходимы только горизонтальные направляющие, благодаря которым получается неплохо сэкономить на материале основания. Панели крепят между собой при помощи замка, а к самой опоре – анкерами. Анкер внутри замка прижимает листы к несущему каркасу, но не слишком жестко. При этом не нужен герметик или клей для обработки таких стыков.

Стоит отметить, что прозрачный поликарбонат от этого производителя изготовлен по всем требованиям ГОСТ. Это говорит о качественном оборудовании на заводе, проверенном сырье и строгом соблюдении технологий. «СафПласт» работает на итальянских линиях известной компании OMIPA с 50-летней историей. Вот почему продукция отечественного производителя имеет нужный предел прочности на растяжение, малый удельный вес и хорошее сопротивление теплопередаче. Потребителей радует легкость монтажа и возможность производить все работы без привлечения строительных бригад и даже контроля специалиста.


Конечно, поликарбонат с замковым соединением будет немного дороже, чем обычный, но в плане герметичности он надежнее. Например, такую крышу часто сравнивают с фальцевой или кровлей из профнастила.

Поэтому, если вы решили сделать кровлю прозрачной – лучше перекрыть ее поликарбонатом с замком, чем обычными панелями. Для стен герметичность не так критична, но крыша всегда подвергается наибольшему давлению снега и воздействию дождевой воды. Кроме того, невидимые швы сделают стильной крышу любой беседки. А что касается цвета, недавно был выпущен сотовый и монолитный поликарбонат терракотового оттенка. Он отлично подходит для крыши террас и небольших садовых построек.

И, наконец, замок позволяет устанавливать листы правильно, с минимальным риском ошибки и практически одним сплошным покрытием, а это – еще один большой плюс для долговечности будущей постройки.

Виды замков и соединений панелей

«СафПласт» выпускает специальную модульную систему – Rodeca. Это сотовый поликарбонат с замком и полным комплектом всех необходимых крепежей и комплектующих элементов:

Что такое поликарбонатный замок?

Главное отличие этой системы – малая ширина панелей. Так, стандартный лист обычно имеет размеры 2100 мм, а модульные листы – всего 500 и 600 мм. Эти панели крепят к прогонам при помощи анкеров. Те вставляют в готовое место замка, и при этом нет необходимости заранее просверливать отверстие.

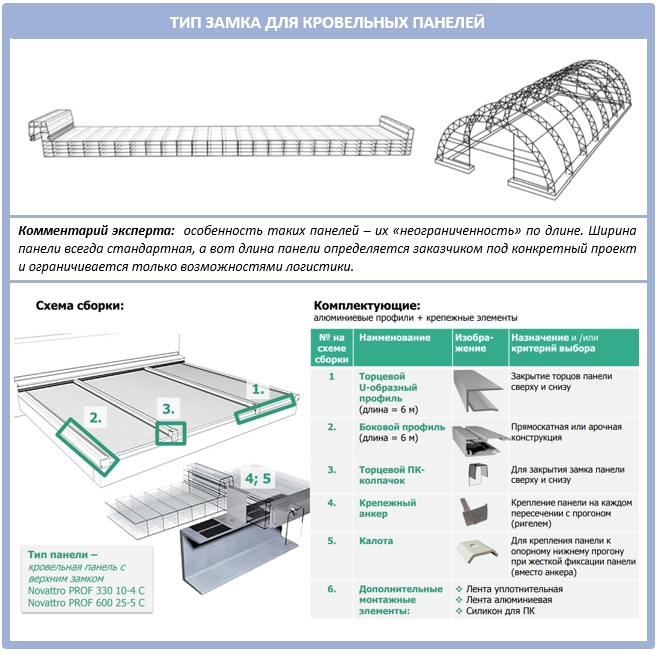

Типы замка для кровельных панелей


Вот другой вид замка, для которого необходим U-коннектор:

U-коннектор для поликарбонатных панелей

Современный рынок представляет поликарбонат с замковым креплением двух типов: кровельные – с верхним замком и фасадные – с замком внутренним, еще называемым «губой». У кровельных панелей верхний замок защищает покрытие от протечек по типу замков фальцевых кровель, которые славятся своей абсолютной герметичностью. Здесь реализован похожий принцип.

Замковый поликарбонат для прямого ската

Установка поликарбоната с таким замком возможна не только на прямых скатах, но и на арочных. Минимальный радиус их изгиба – 3 метра. При этом они обладают светопрозрачностью в 75%:

Замковый поликарбонат для арочного ската

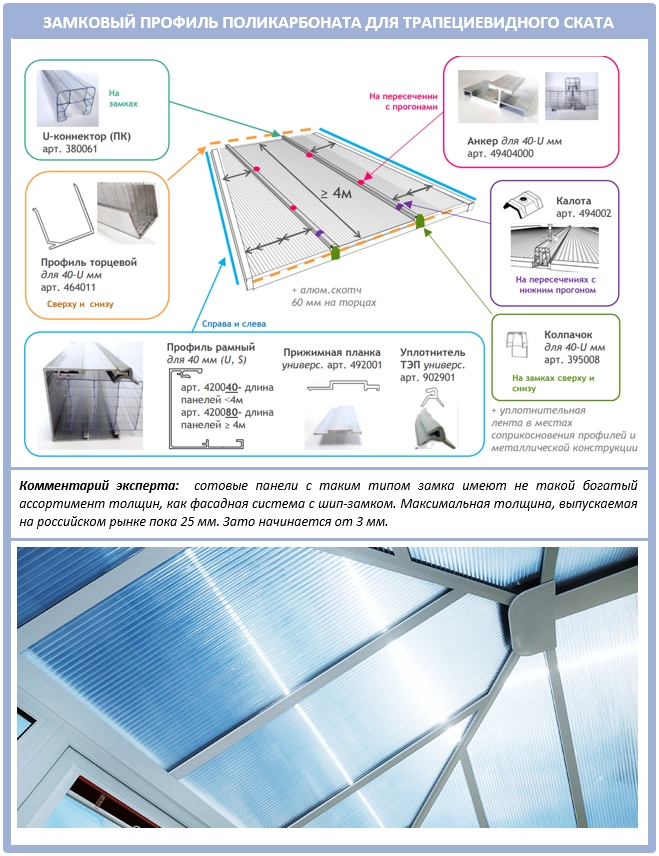

А для более сложных трапециевидных скатов панели подрезают по бокам, но замки все равно остаются расположенными параллельно друг другу:

Поликарбонат с замком для трапециевидного ската

Технические характеристики и параметры листов

Поликарбонат с замком обладает теми же характеристиками, что и обычный поликарбонатный лист. У него высокая светопрозрачность, энергоэффективность и многокамерная структура. Толщина панелей колеблется от 10 до 40 мм.

Для арочной и скатной кровли подходят панели Rodeca с верхним замком размерами 10 и 25 мм. Единственное требование – крыши и навесы из поликарбоната должны иметь уклон не менее 5 градусов.

У кровельной панели толщиной в 10 мм – Н-образная структура. Она разделена 4 перегородками, имеет ширину 330 мм. Такой размер хорошо подходит для средней климатической зоны России. Даже при перепаде температур от -30 °С до +30 °С панель будет расширяться всего по 0,65 мм в обе стороны. Сам замок предусматривает такое расширение и сохраняет герметичность:

Верхние панели поликарбоната с замком

Для фасадов зимнего сада, веранды или закрытой беседки больше подойдет замковая панель с толщиной 16 мм. Благодаря внутреннему замку получается визуально бесшовная прозрачная стена, которая будет служить от 14 до 20 лет.

Таким образом, навесы из замкового поликарбоната имеют сравнительно небольшую цену для столь долговечного и практичного материала, но обладают при этом намного большими преимуществами перед классическими панелями из поликарбоната и стеклом.

Монтаж поликарбоната при помощи замков и профилей

Многие, кто видят поликарбонатные панели впервые, сомневаются, что такие на вид хрупкие замки способны выдержать серьезную нагрузку. Кажется, что достаточно немного надавить и соединение сломается. Но так только кажется. На самом деле подобные листы можно многократно монтировать и демонтировать без потери качества.

Novattro PROF специально выпускает линейку DIY для домашнего домостроения. Давайте рассмотрим, как работать с этим материалом:

  • Шаг 1. Чтобы панели поликарбоната не терлись о деревянное или металлическое основание, на него рекомендуется предварительное уложить уплотнительные ленты. Главное, чтобы они не содержали в своем составе ПВХ.
  • Шаг 2. Перед установкой первой панели отрежьте первый замок. Когда торцы панелей будут закрыты алюминиевым скотчем, в них нужно сделать отверстия в каждой ячейке для стока конденсата.
  • Шаг 3. Выберите профиль, которым закроете боковую часть отрезанной панели.
  • Шаг 4. Теперь снимите защитную пленку с внутренней стороны панели.
  • Шаг 5. Вставьте панель в профиль, уложите на конструкцию и закрепите сам профиль на основании. Оставьте небольшое пространство в отверстии для теплового расширения анкера.
  • Шаг 6. Теперь установите крепежный анкер. Первый саморез не докручивайте до конца. После этого закрепите второй саморез до упора, и дожмите первый.
  • Шаг 7. Снимите защитную пленку с внешней стороны панели.
  • Шаг 8. Теперь уложите вторую панель, снимите верхнюю пленку. Защелкните замок и повторите все предыдущие шаги.
  • Шаг 9. Последнюю панель также закройте боковым профилем и закрепите его термошайбами.
  • Шаг 10. Верхнюю часть панелей оставьте незафиксированной, чтобы обеспечить тепловое расширение.
  • Шаг 10. Внизу, прямо поверх алюминиевого скотча, на торцы наденьте торцевой профиль. На каждом из профилей делают по три отверстия для дренажа конденсата. Если панели имеют толщину 10 мм, подойдут легкие поликарбонатные профили, если толще – лучше использовать алюминиевые.
  • Шаг 11. Закрепите профили мелкими саморезами.

Если такая кровля будет примыкать к стене, тогда в угол нужно установить специальный нащельник с прямым углом.

А вы уже представили себе, что можно построить из красивого замкового поликарбоната у себя в саду?
