Установка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

Если вы сейчас подошли вплотную к вопросу выбора конструкции стропильной системы, первым делом вам нужно решить, как именно вы будете передавать нагрузку от крыши – к дому. Например, в классической схеме устройства стропильной системы стропила равномерно опирают концами на стены или мауэрлат, по всему периметру или с двух сторон, смотря какая форма скатов. Но нередко сегодня стропила крепят прямо на балки перекрытия чердака, а не на мауэрлат, и у такой технологии есть свои ценные преимущества.

А как правильно установить стропила крыши на балки перекрытия, какие существуют технические решения и как выполнять такие узлы крепления – мы сейчас расскажем.

Содержание

Когда стропила выгодно опирать на балки?

Конечно, строительство крыши с мауэрлатом более понятно и логично, т.к. такой способ практикуется уже очень давно и изучен, а вот опирание стропил на балки вам нужно изучить, и так много полезной информации, как предоставляет наш сайт, вы не найдете нигде.

Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:

  • у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;
  • на старом доме заново перестраивается крыша, а лежень уже старый;
  • стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;
  • для того, кто строит дом, этот метод сам по себе кажется более приемлемым.

А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:

Стропильная система с опиранием стропил на балки

Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.

Как создать надежное основание для стропил?

Первый шаг, который вам нужно сделать – построить прочное основание для таких стропил. Например, если у балок перекрытия нет никакой подпорки (хотя бы в виде промежуточной стены дома), тогда стропильные фермы на ней нужно организовывать только по принципу висячих. Если же опора есть, стропила можно смело опирать прямо на балку без каких-либо вспомогательных элементов.

Говоря простым языком, если балка в чердачном перекрытии установлена надежно и имеет свои опоры, то на нее можно установить и стропила, а если всего этого нет, тогда стропила есть смысл крепко соединить с самими балками и подвесить как единую систему.  В противном случае перед строительством крыши вам нужно подпереть балки изнутри помещения, для чего существует три разных строительных способа:

  • Самая простая классическая подпорка состоит из затяжки, одной подбалки и подкосов. Затяжка подвешивается посередине. Такие подвесные системы применяются сегодня чаще всего при больших пролетах.
  • Двойная подпорка состоит из затяжки, подвесок, двух подкосов и ригеля, который служит распоркой между досками.
  • Существует даже тройная подпорка, которая представляет собой отдельные три подвесные системы, или одну двойную подвесную систему и одну простую. Это уже сложная стропильная система.

Вот как выглядят такие системы:

Как подпереть балки и установить на них стропила?

Идеально, если вы также сможете рассчитать такие балки на прогиб и растяжение, насколько они готовы удерживать на себе всю крышу. Для этого существуют специальные онлайн-калькуляторы и формулы, хотя также будет достаточно для собственного спокойствия пригласить опытного плотника.

Способы соединения стропил с балками

Итак, у вас есть два основных пути:

  1. Установить сначала балки перекрытия, вмонтировав их в стены, тем самым создав наслонную стропильную систему.
  2. Собрать стропильные фермы на земле и поднять на крышу готовыми, при этом нижняя затяжка ферм будет одновременно служить опорой-балкой для будущего чердачного перекрытия.

В каждом из этих способов есть свои плюсы-минусы, но способы крепления используются разные – для ферм обычно идет крепление металлическими или деревяннымми пластинами, а для сборки на крыше – скалывание и врубка на шип.

Висячие стропила: затяжка и балка в одной роли

Если речь идет о небольшом строительном объекте, как гараж, баня или бытовка, то достаточно просто изготовить стропильные фермы на земле, и уже потом поднять их на стены постройки, закрепив на специальных штырях мауэрлата. Здесь балки перекрытия – неотъемлемая часть самих ферм, и этот тот самый случай, когда затяжка в ферме служит также опорой чердачного перекрытия.

А вот как это реализуется на практике:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

А вот о вариантах, когда стропила именно опираются на балки перекрытия, а не создают с ними единую систему, мы разберемся сейчас детальнее.

Наслонные стропила: опора на балки в нескольких точках

Вот современный мастер-класс строительства классической крыши для мансарды, в которой стропила опирают на балки перекрытия прямо на крыше, а не строят фермы на земле:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

Здесь балки перекрытия – уже не часть единой стропильной фермы, а самостоятельный элемент, на который опирается вся стропильная система. Причем опирание происходит не только по бокам балки, но и по всей ее длине.

Как установить стропильные ноги на балки перекрытия?

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Соединение стропила с балкой без врубки

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

  • Шаг 1. Возьмите строительный угольник и приложите его к доске.
  • Шаг 2. Отметьте место реза на верхушке стропила.
  • Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Узлы опор стропил на балки перекрытия своими руками

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

Как сделать на стропилах надрез под нужным углом?

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

Виды врубки стропильной ноги в балку перекрытия

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая,  вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:

Виды соединений стропила с балкой перекрытия

Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.

В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.

И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.

Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Опирание стропил на балки перекрытия в вальмовой крыше

Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.

Виды крепежных элементов для узловых соединения с балкой

Давайте рассмотрим способы соединения стропила с балкой перекрытия:

Узлы соединения стропила с балкой перекрытия

Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:

  • Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.
  • Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.
  • Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.
  • Шаг 4. Теперь выстрелите сквозное отверстие для болта.
  • Шаг 5. Наденьте болт и зафиксируйте узел гайкой.

Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:

Установка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

А вот пример изготовления деревянного крепежа для такого же узла:

Врезание стропил в балки перекрытия

По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.

Дополнительная конструкция «стул» для подпорки стропил на балках

Порой установка стропил на балки перекрытия представляет собой достаточно сложную затею, в которой сами балки на все 100% служат опорой для всей крыши, и важно все это провернуть максимально грамотно.

Для того, чтобы сама стропильная а практике оказалась достаточно прочной и надежной, в качестве опорных элементов используется так называемый «стул». Это те стропильные детали, которая связывают между собой все элементы, и в разрезе действительно все это выглядит, как четыре ножки табуретки:

Виды конструкций крыши со стропилами на балках

По сути,  «стул» – это подкосы, которые поддерживают прогон на всю его высоту. Т.е. такой  «стул» обычно содержит в себе вертикальные стойки, наклонные стойки и короткие подкосы. Своим нижним концом стойки стул врубается в нижний пояс стропильной системы или лежит перпендикулярно, либо сразу же – в балки перекрытия. Такие стулья также есть разных видов, в зависимости от того, опираются они на прогоны-балки или прямо на стропила.

Вот хороший пример из этой серии:

А вот это уже пример необычной конструкции стропильной системы, в которой сами стропила опираются на балки перекрытия на вдоль, а поперек, и хороша видна структура так называемых стульев-подпорок:

Устройство сложной стропильной системы с опиранием ног на балки

Комбинированная система: чередуем опирающиеся стропила

Сегодня практикуется и такой вариант крыши, которая состоит из несколько особо прочных ферм, расположенных на расстоянии 3-5 метра друг от друга, и промежуток между ними заполняют строительными парами.

Говоря простым языком, на крыше устанавливают несколько мощных главных ферм, две или три, и они на себе удерживают весь прогон. А уже в пространстве между главными фермами на такие прогоны опираются обычные стропила, по более простой схеме.

Т.е. здесь на балки перекрытия опираются далеко не все стропила, а лишь некоторые, а остальные опираются на мауэрлат. Таким образом замечательно распределяется вся нагрузка! И концепция такой системы проста: главные фермы делаются по схеме висячих стропил, а второстепенные стропильные ноги – по принципу наслонных, опираясь при этом уже только на лежень:

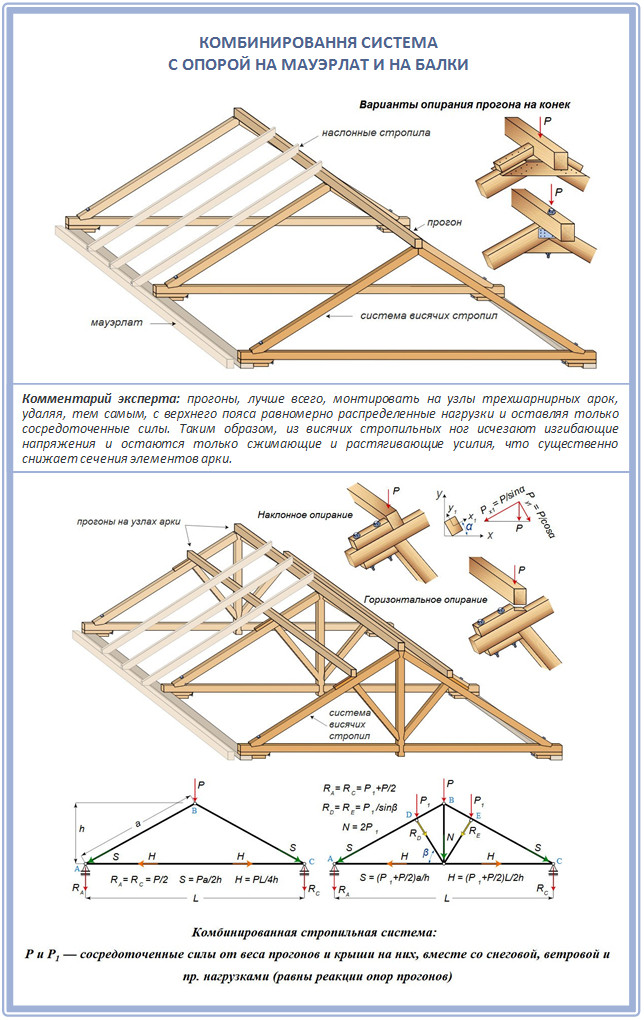

Комбинированная стропильная система: схема, иллюстрация

По сути, весь секрет такой комбинированной системы в том, что здесь прямо на треугольные шарнирные арки укладываются наслонные стропила. Таким хитрым путем из висячих стропил полностью исчезают изгибающие напряжения, и остаются только растягивающие. А это говорит о том, что здесь можно существенно уменьшить сечение стропильных элементов. Другими словами – сэкономить!

Как вы уже наверняка догадались, в вашем случае способ опирания стропил на балки перекрытия будет зависеть от того, какой объект вы строите: гараж, баню, дачный домик или целый загородный комплекс. В любом случае все эти методы проверены, активно применяются сегодня на практике и заслуживают внимания не меньше, чем более привычное использование классического мауэрлата.
